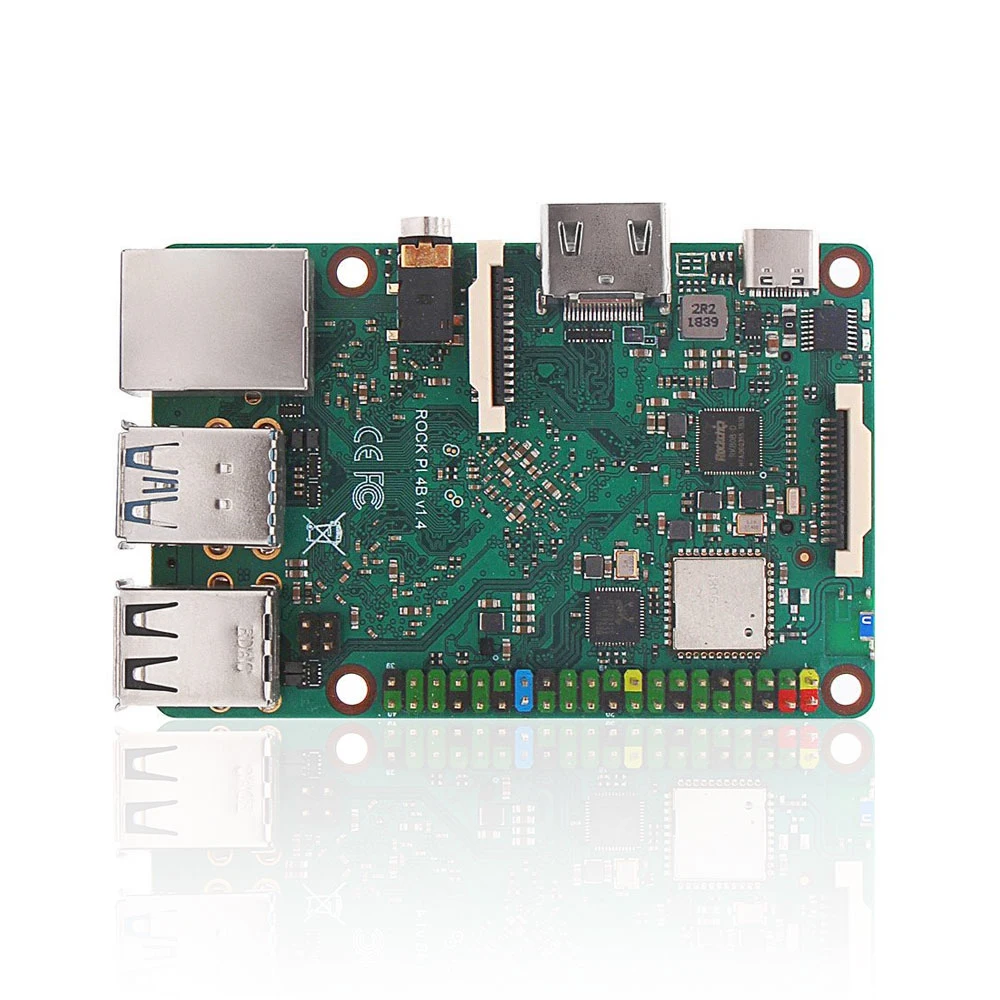

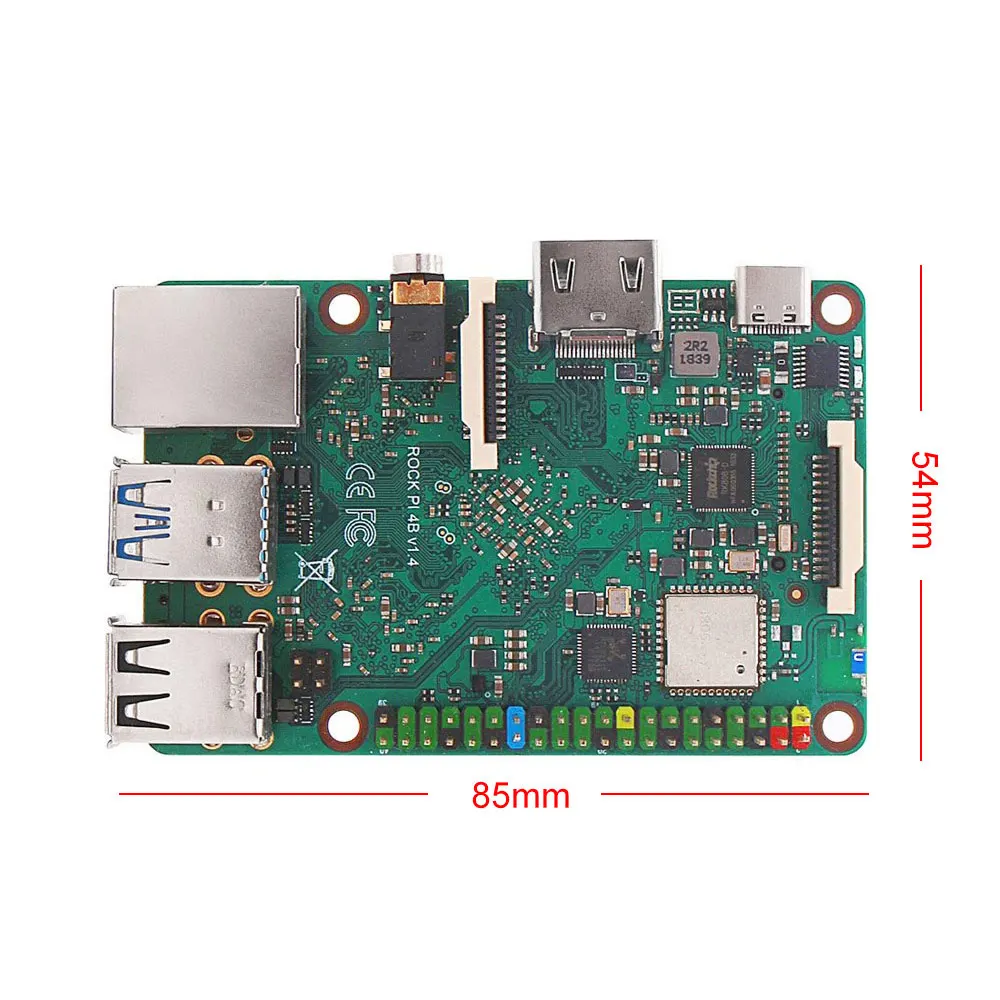

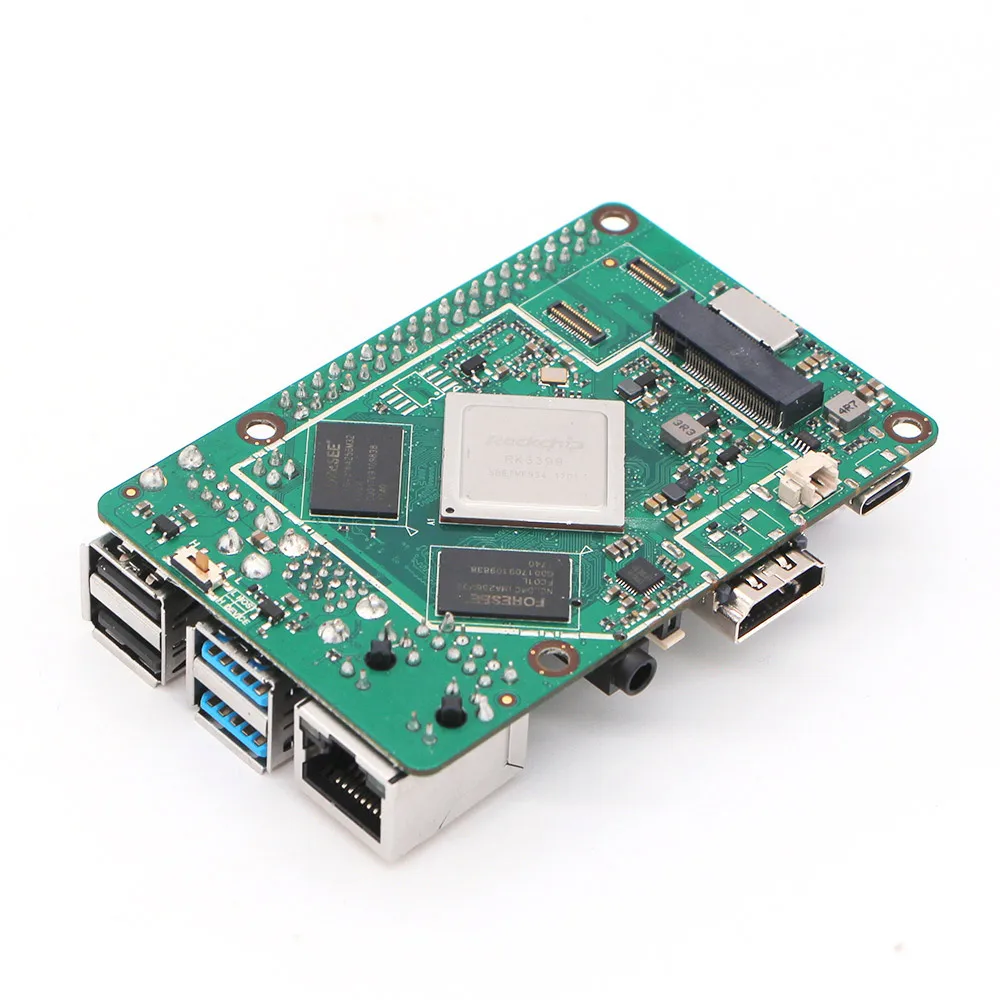

Rockpi 4B V1.4 Rockchip RK3399 Cortex шестиядерный SBC/одноплатный компьютер совместимый с

Rockpi 4B V1.4 Rockchip RK3399 Cortex шестиядерный SBC/одноплатный компьютер совместимый с

ROCK PI-это одноплатный компьютер (SBC) с ультра-малым форм-фактором, который обеспечивает первоклассную производительность, используя выдающуюся механическую совместимость. ROCK PI предлагает создателям, IoT энтузиастам, любителям ПК, DIY энтузиастам и другим надежным и чрезвычайно способным платформой для создания и воплощения своих идей в реальность.

Это документы для ROCK Pi 4, написанные командой Radxa с вкладом в сообщество.
ROCK Pi 4-это Rockchip RK3399 based SBC (одноплатный компьютер) от Radxa. Он может запускать android или некоторые дистрибутивы Linux. Рок-н-Pi 4 имеет шесть ядер процессор ARM, Стабильная и надежная работа 64bit двухканальный 3200 МБ/с. LPDDR4, до 4K @ 60 HDMI, MIPI DSI, MIPI CSI, 3,5 мм jack с микрофоном, 802,11 ac WI-FI, Bluetooth 5,0, USB Порты и разъёмы, GbE LAN, 40-контактный цвет расширительный разъем, Часы реального времени. Кроме того, ROCK Pi 4 поддерживает питание USB PD и QC.
ROCK Pi 4 поставляется в двух моделях: модели A и модели B, каждая модель имеет 1 Гб, 2 Гб или 4 Гб оперативной памяти.

Первоклассная производительность
ROCK Pi имеет современный и мощный шестиядерный процессор на основе ARM, RK3399 внутри, он предлагает значительно улучшенную производительность по сравнению с другими популярными панелями SBC. Все модели оснащены LPDDR4 3200 Мб/с оперативной памятью и дополнительными высокопроизводительными модулями eMMC, повышают эффективность всех приложений.

Создание дружественных, подключение IoT

Рок-н-Pi особенности чайник чистые вариантов расширения, в том числе 40-контактный GPIO интерфейс, которые позволяют для взаимодействовать с целым рядом входных сигналов от кнопки, переключатели, датчики, светодиоды, и многое другое.
ROCK Pi также оснащен Gbit LAN для сети, с выделенной шиной и контроллером, он работает без задержки при тяжелых Нагрузочных сетевых приложениях. На борту 802,11 ac Wi-Fi предлагает 2,4G & 5G WLAN подключения. Благодаря Bluetooth 5,0 ROCK Pi улучшена скорость Bluetooth и увеличен диапазон.
ROCK Pi также имеет один хост USB 3,0 и один порт USB 3,0 OTG, каждый 5 Гбит/с, работает независимо. USB 3,0 OTG может работать как USB устройство, например, Android ADB или USB гаджеты. Для переключения режимов OTG предусмотрен аппаратный переключатель.

Возможности AI

ROCK Pi поддерживает основной стек AI с ускорением GPU. Более того, специальный аппаратный ускоритель NPU, следующий для ROCK Pi, ускорит комплексный алгоритм машинного обучения и уменьшит мощность.
Промышленный стандартный разъем MIPI CSI позволяет легко подключать exsit камеры к ROCK Pi и ROCK Pi также поддерживает промышленный стандарт MIPI DSI для ЖК-дисплея и сенсорного экрана. Благодаря аппаратному ускоренному алгоритму, он отлично подходит для приложений компьютерного видения, робототехники и многого другого.

Что вам нужно

Необходимо

1. Основная плата ROCK Pi 4

• ROCK Pi 4 модель A или Модель B

2. Один из носков для хранения ниже:

• Карта мкм, больше 8 Гб.

• EMMC модуль, больше 8 ГБ с eMMC к converter SD конвертерная плата.

3. Источник питания

• ROCK Pi 4 питается от порта Type-C и имеет широкий диапазон входного напряжения, от 9 В до 21 В. Pi поддерживает USB Type-C PD 2,0 с 9V/2A, 12V/2A, 15V/2A и 20V/2A. Кроме того, Pi поддерживает QC 3,0/2,0 с 9V/2A и 12V/1.5A.

• Кабель Type-C, который вы используете, должен поддерживать передачу данных. Мы называем это usb-кабель для зарядки данных Type-C.

4. USB клавиатура и мышь

• С четырьмя USB-A разъемами ROCK Pi 4 может быть оснащен полноразмерной клавиатурой и мышью.

5. Монитор и HDMI кабель

• ROCK Pi 4 оснащен Полноразмерным разъемом HDMI. Рекомендуется использовать монитор HDMI.

• Hdmi-дисплей EDID используется для определения наилучшего разрешения дисплея. На мониторах и телевизорах, поддерживающих 1080p (или 4K), будет выбрано это разрешение. Если 1080p не поддерживается, будет использоваться следующее Доступное разрешение, сообщенное EDID. Этот выбранный режим будет работать с большинством, но не со всеми мониторами/телевизорами.

6. Последовательный кабель USB-TTL

• ROCK Pi 4 экспортирует специальную последовательную консоль, которая может получить доступ к сообщению отладки низкого уровня.

7. Usb-кабель A-Male A

• Если вы хотите написать изображение на ROCK Pi 4 из порта USB OTG или использовать команды fastboot/adb, вам нужен usb-кабель A-Male A для подключения ROCK Pi 4 и ПК.

Опционально

1. Считыватель карт μSD

• Для мигания изображения на карту μSD или модуль eMMC.

2. USB тип A для типа A

• Это необходимо для команд fastboot/adb.

3. Последовательный кабель USB-TTL

• Это необходимо для последовательной консоли.

4. Кабель Ethernet

• ROCK Pi 4 поддерживает доступ в Интернет через Wi-Fi или Ethernet.

• Кабель Ethernet используется для подключения ROCK Pi 4 к локальной сети и Интернету.

5. Модуль камеры

• ROCK Pi 4 поддерживает функцию камеры.

6. ЖК-модуль

• ROCK Pi 4 поддерживает функцию ЖК-дисплея.

7. Аудио кабель

• Аудио может быть через динамик или наушники с помощью стандартного 3,5 мм jack.

Производительность

Производительность процессора

ROCK Pi оснащен рычажным SoC RK3399 и оснащен шестью ядрами для повышения производительности многониточного аппликатора

Производительность графического процессора

Графический процессор ROCK Pi основан на графическом процессоре mali-t86omp4. Он предлагает 4 ядра и 6 часов omhz. По сравнению с процессором SBC ROCK Pi предлагает более высокую производительность GPU

Производительность IO

ROCK Pi поставляется с несколькими вариантами хранения и обеспечивает превосходную производительность чтения и записи на внешних накопителях, что позволяет быстрее считывать и записывать. Это улучшает рабочий процесс, копирование, резервное копирование и общее использование fle.

Сравнение версий

Загрузка

Общий

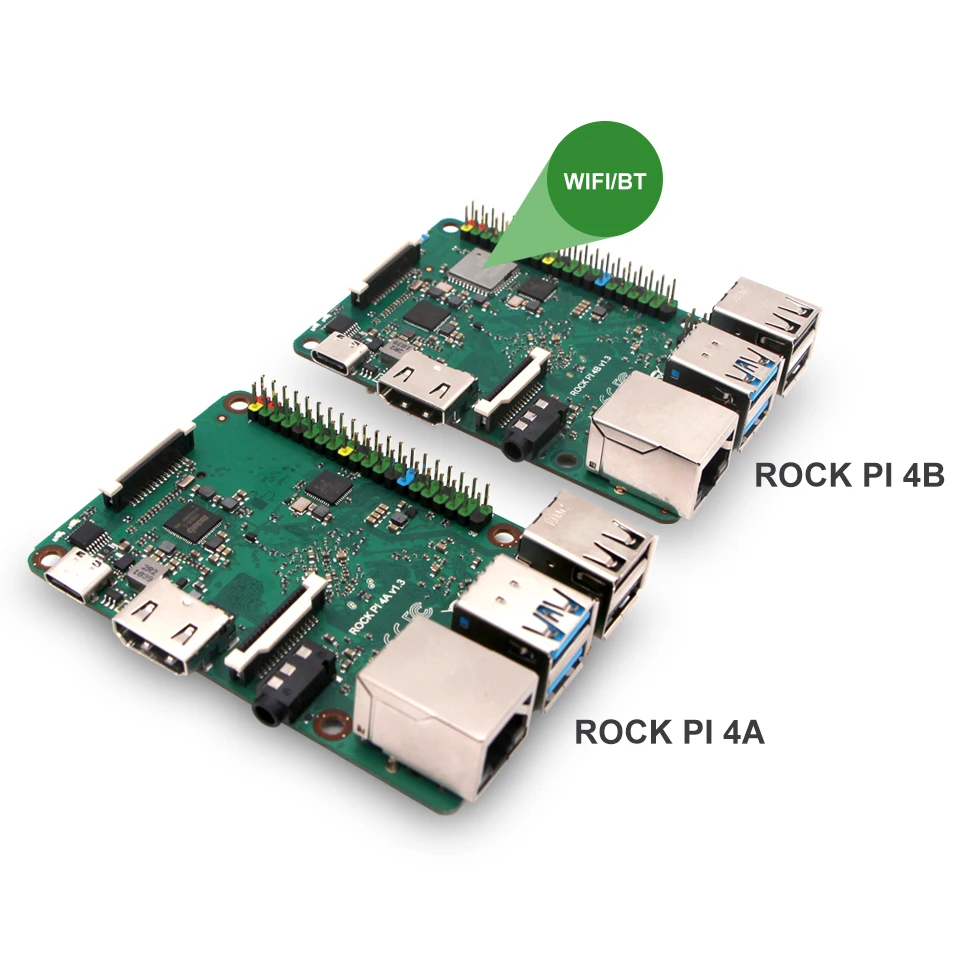

• В чем разница между моделью A и моделью B?

Модель B имеет заголовок PoE, 802.11ac wifi, bt 5,0, в то время как модель A не имеет. Форм-фактор совместим.

Оборудование

• Как установить M.2 SSD?

Мы создали расширенную плату M.2 для установки SSD M.2 поверх ROCK Pi4. Выглядит так. Смотрите фото здесь и здесь.

• Что поддерживает SSD M.2?

SSD поставляется в различных форм-факторах, перечисленных ниже

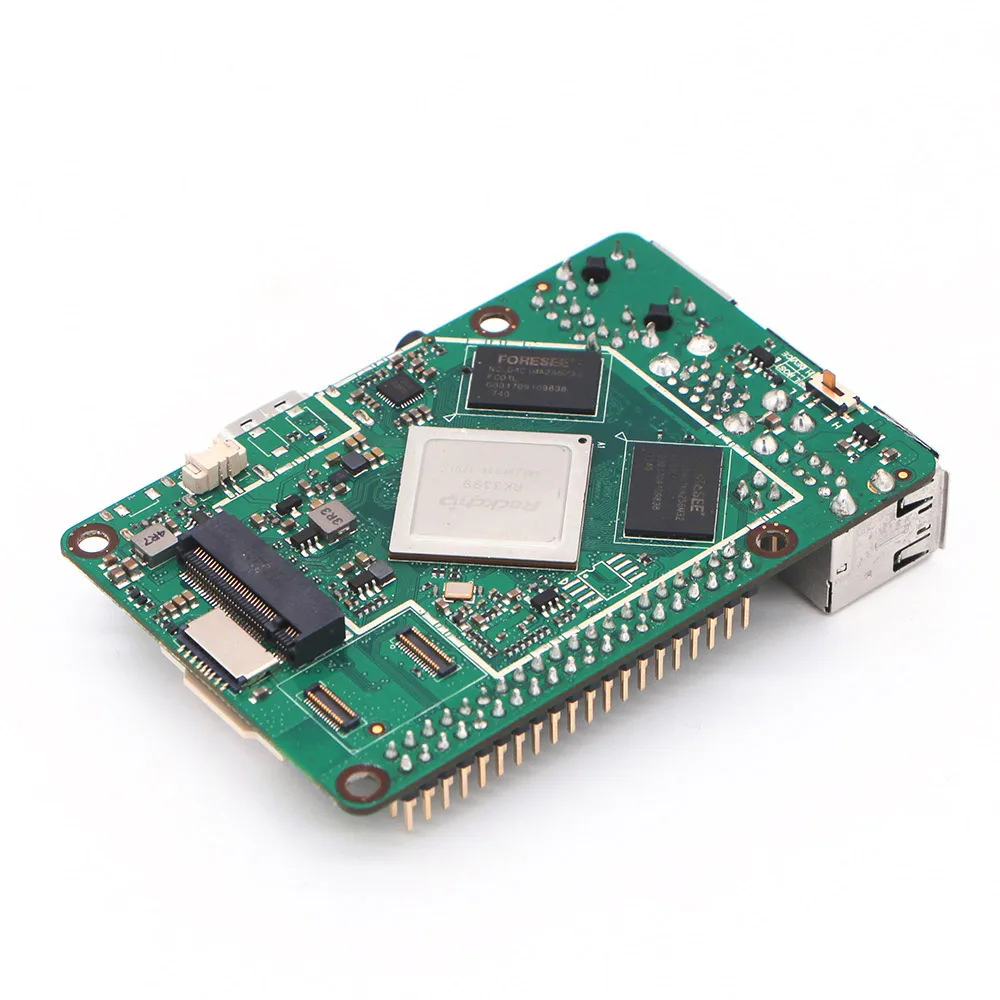

ROCK Pi 4 выставляет M.2 M Соединитель в форме ключа, он совместим с NVMe или PCIe AHCI протоколом. SATA протокол SSD не поддерживается. До сих пор мы тестировали:

-Известный рабочий-

• Серия Samsung EVO (М ключ, NVMe), Хорошо работает на ROCK Pi 4, быстрая скорость

• KingSpec NVMe M.2 2280 (М ключ, NVMe), Хорошо работает

• MaxMemory NVMe M.2 128G (B & M ключ, NVMe), Хорошо работает

• Western Digital WD Black 500 Гб M.2 2280 (Модель WDS500G2X0C, NVMe), Хорошо работает на Debian Stretch

• Western Digital WD Blue WDS500G1B0C

• Sabrent Rocket NVMe PCIe M.2 2280 ssd 256 ГБ, отлично работает в Ubuntu 18.04.2 сервер

• Intel 660P SSD

• Kingston KC1000 NVMe

• Интегральная 120 ГБ M.2 2280 PCIE NVME INSSD120GM280N

-Известные проблемы-

• Asgard 256GB (M key, NVMe) -форматирование не работает с некоторыми FSs, производительность быстро разлагается, форматирование через USB и использование на NVMe, кажется, работает, но надежность сомнительна.

-Известный не работает-

• HP EX900 (B & M ключ, NVMe), Ошибка обнаружения на ROCK Pi 4, работает с ПК.

• WD Green M.2 2280 SSD 250 ГБ, обнаружен для форматирования на usb3, но не может считывать/записывать на SSD с MKFS.

• Как решить проблему тепловой платы?

Мы сделали гигантский радиатор внизу. Вы можете проверить Изображение 1 и 2.

• Можно ли использовать камеру Raspberry Pi?

Да. В настоящее время поддерживается Raspberry Pi V2 camera, IMX219, 800Mp. Работает с Debian и Android. Обратите внимание, что камера поддерживается только в версии планшета Android.

• Могу ли я использовать дисплей Raspberry Pi?

Да. Сенсорный и ЖК-дисплей работают на ROCK Pi 4. Debian и Android. Как и камера, сенсорный экран поддерживается только в версии планшета Android.

• Могу ли я использовать Raspberry Pi PoE HAT для ROCK Pi model B?

Нет. Официальная шляпа Raspberry Pi PoE не является механической совместимой с ROCK Pi 4 model B, кроме того, официальная шляпа Raspberry Pi PoE не может обеспечить достаточную мощность для ROCK Pi 4. Мы планируем выпустить собственную шляпу PoE и сделать ее совместимой с Raspberry Pi 3B +.

• Является GPIO на 40pin header 1,8 V или 3,3 V

GPIO является 3,3 V level

• Есть ли I2S на 40pin header?

Сигнал I2S-12/35/36/38/40 контактов заголовка, который является таким же, как и плата Tinker. Он должен быть совместим с Raspberry Pi, но мы на самом деле не тестировали и DAC HAT.

• Могу ли я включить модель RockPi 4 B, используя только порт USB 3,0 OTG?

Нет. Потому что с питанием USB 3,0 OTG от ПК или источника питания, мощность может быть недостаточно (напряжение составляет всего 5 В, поэтому нам нужен высокий ток для удовлетворения спроса на электроэнергию, не все USB type A предназначены для большого тока), и это рискованно При прошивке от USB3 OTG. Поэтому мы просто не разрабатываем эту функцию. Вот почему мы поддерживаем USB PD или QC на ROCK Pi 4, это может увеличить напряжение, так что ток меньше или с тем же током, но получить больше энергии.

• Сколько мА я могу получить от USB 3 и 2 порта USB для зарядки вручную или с помощью устройства 2,5 "диск?

Верхний USB3.0 OTG имеет один выделенный лимит тока, который составляет 1.45A. Остальные хост USB 3,0 и два хоста USB 2,0 совместно используют ограничение тока 3A.

ОС

• Могу ли я запустить Windows на ROCK Pi 4?

Нет.

• Какой Android verison работает на ROCK Pi? Могу ли я установить приложения Google Play?

В настоящее время ROCK Pi 4 имеет два изображения на базе android 7,1, изображение интерфейса Android TV и изображение интерфейса планшета Android. Поддержка Google Play Store. Планшет Android поддерживает сенсорный экран, камеру и HDMI. Версия Android TV поддерживает HDMI. Более Новый Android 9 работает в настоящее время.

• Могу ли я установить Android на USB 3 или M.2 SSD?

В настоящее время Android работает только на eMMC и microSD-карте. Запуск на USB3 или NVMe SSD немного затрудняет некоторые, так как ЦП не может загрузить USB/NVME непосредственно для загрузки. Поэтому мы должны поместить внешний загрузчик в SPI flash или eMMC или microSD карту для загрузки изображения в USB 3 или NVMe SSD. ROCK Pi 4 имеет SPI flash на борту, но в настоящее время не устанавливается по умолчанию. Мы все еще рассматриваем это, так как если программа в SPI flash повреждена, это будет проблемой для некоторых пользователей, так как SPI flash не является съемной. Мы будем работать на Android, работающем на USB 3 или NVMe SSD.

• Поддерживаете ли вы Armbian?

Теперь у нас есть предварительный выпуск изображения Armbian, вы можете загрузить его с Rockpi4/Загрузок
