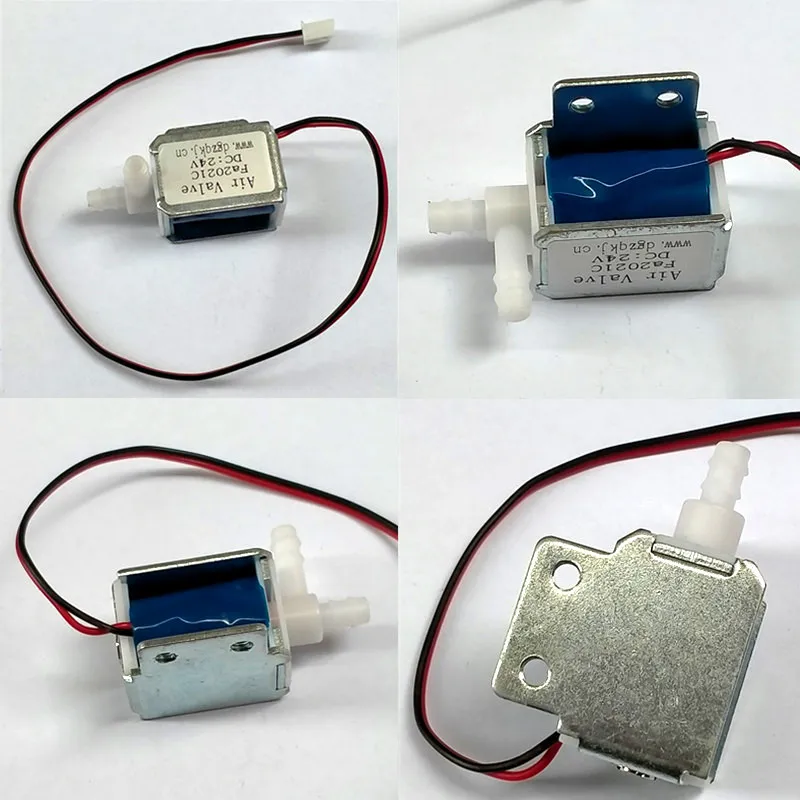

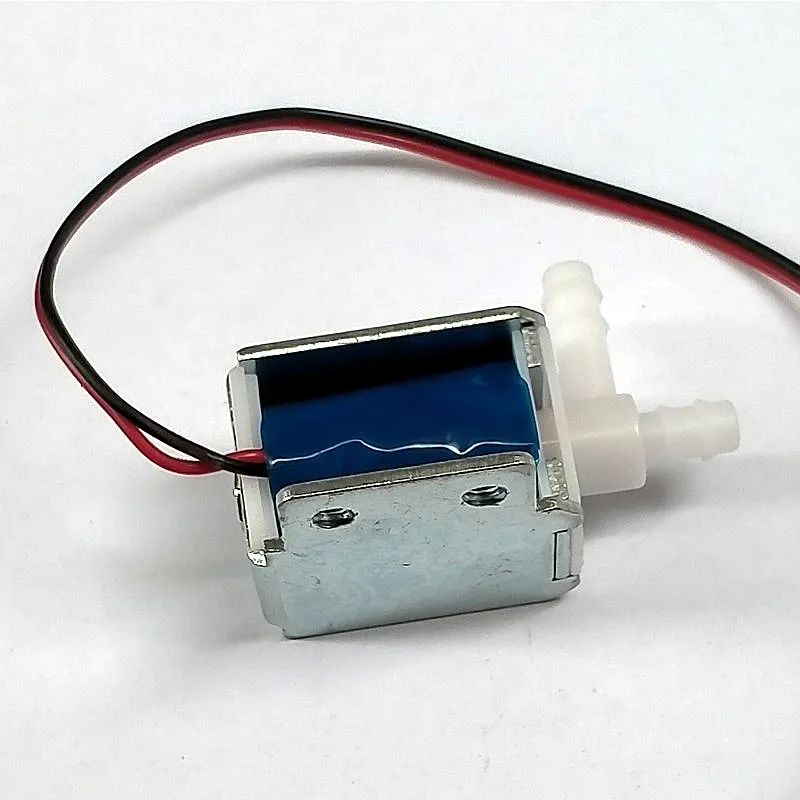

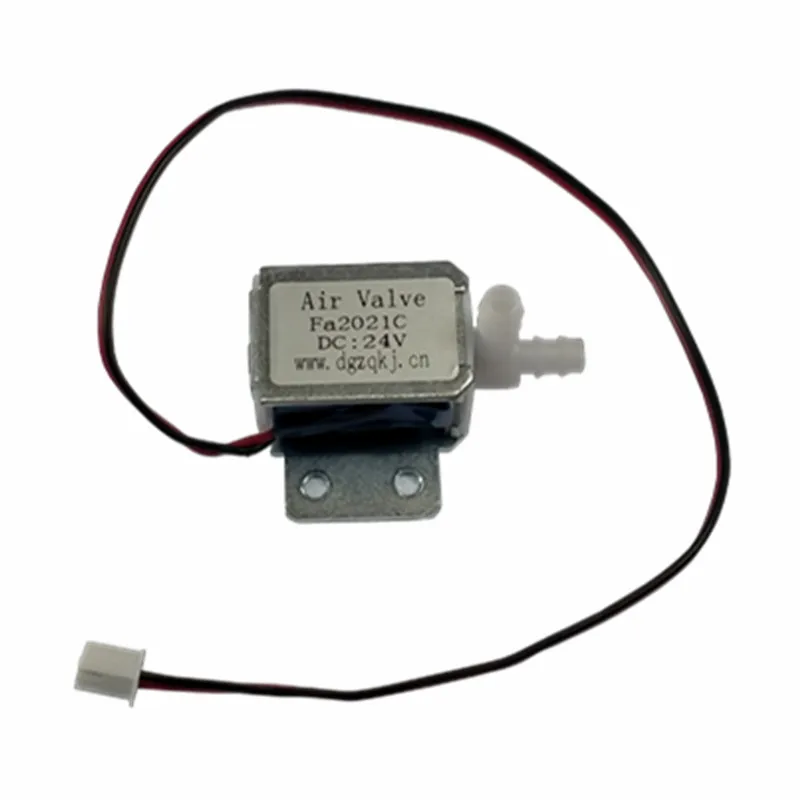

Микро нормально закрытый электромагнитный клапан DC 12V 24V микро воздушный |

Номинальное напряжение

Постоянный ток 6 в

12В

24 В постоянного тока

Диапазон напряжения

DC4.8V-7.2V

DC10.8V-13.2V

DC21.6V-26.4V

Номинальный ток

500 ± 10% мА

240 ± 10% мА

130 ± 10% мА

Скорость спуска

<5S (отмененная Временная форма от 600 мм рт. Ст. До 15 мм рт. Ст. При емкости 500 см3)

Диапазон давления

0-600 мм рт. Ст.

Герметичность

<5 мм рт. Ст./мин (снижение давления с 600 мм рт. Ст. При емкости 500 см3)

Сопротивление изоляции

> 50 мОм Мин (постоянный ток 500 В)

Класс изоляции

А

Жизнь

Более 100000 раз

Рабочая жидкость

Воздушный

Диапазон рабочих температур

0 °C-55 °C

Мощность

<2 Вт

Спецификация продукта

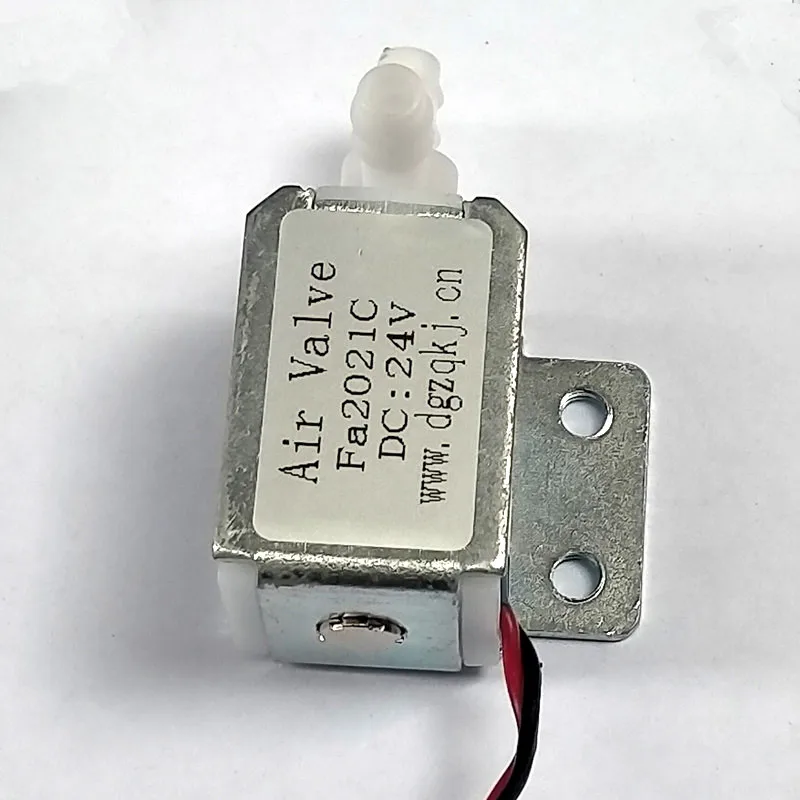

1. Применение: Данная спецификация применяется к соленоидным клапанам Fa2021C 6,0 В, 12,0 в, 24,0 в.

2. Условия испытания:

2-1 стандартом испытания окружающей среды является температура окружающей среды 20 ℃ и относительная влажность 65% RH. Если Никаких споров не возникло, тест может быть выполнен при следующих обстоятельствах: температура окружающей среды 5-45 ℃ и относительная влажность воздуха 30 ~ 80% RH.

2-2 положения: горизонтальный

2-3 нагрузка: воздух 600 мм рт. Ст.

3. Узор: нормально закрытый

3-4 класс утеплителя: A

3-5 утечка: давление от 0 до 600 мм рт. Ст. В баке объемом 500 куб. См. Затем удерживайте 30 секунд. После измерения значения сброшенного давления, которое должно быть менее 5 мм рт. Ст./мин

3-6 Скорость выхлопа: при объёме 500 куб. См для выхлопа давления от 600 мм рт. Ст. До 15 мм рт. Ст. Требуется менее 5 секунд

3-7 Диэлектрическая прочность: необходимо протестировать между катушкой и наружными ментальные части при применении AC600V в течение 1 секунды. (ток ≤ 0.5mA)

3-8 натяжение свинца: подвешивание статической нагрузки 0,5 кг на клемму клапана не вызовет повреждения клапана.

4. Проверка надежности:

4-1 срок службы: Включение питания на 1 секунду и выключение на 2 секунды как один цикл; Выполнение этого действия более 30000 цикла. После действия, осмотрев изделие по тесту 3-5,3-6 и выяснив, хорошо выполняет.

4-2 Испытание при низкой температуре окружающей среды: при температуре 0 ℃ в течение 5 часов, затем осмотр клапана с помощью теста 3-6,3-7 и выяснение, что он по-прежнему работает хорошо.

4-3 испытание при высокой температуре окружающей среды: при температуре 50 ℃ в течение 5 часов, затем осмотр клапана тестом 3-5,3-6 и выяснение, что он по-прежнему работает хорошо.

5. Другие:

5-1 испытание на падение: Основная Производительность и структура не подлежат деформации после следующего испытания; При стандартных условиях упаковки, затем сбрасывание ее спереди, сбоку, И края части от высоты 50 см до Бетонного Пола.

5-2 необычных теста: при включении питания с номинальным напряжением нет возгорания и курения в течение 8 часов непрерывно.
