PSG9080 80 мгц цифровое управление DDS программируемый двухканальный генератор Siganl
История изменения цены
*Текущая стоимость 15 072,02 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-28-2026 | 17936.98 руб. | 18833.20 руб. | 18384.5 руб. |
| Feb-28-2026 | 17785.83 руб. | 18674.40 руб. | 18229.5 руб. |
| Jan-28-2026 | 14921.80 руб. | 15667.11 руб. | 15294 руб. |
| Dec-28-2025 | 17484.89 руб. | 18358.99 руб. | 17921 руб. |
| Nov-28-2025 | 15223.17 руб. | 15984.45 руб. | 15603.5 руб. |
| Oct-28-2025 | 17182.72 руб. | 18041.78 руб. | 17611.5 руб. |
| Sep-28-2025 | 17031.49 руб. | 17883.28 руб. | 17457 руб. |
| Aug-28-2025 | 16881.94 руб. | 17725.71 руб. | 17303 руб. |
| Jul-28-2025 | 16730.84 руб. | 17567.86 руб. | 17148.5 руб. |
Описание товара

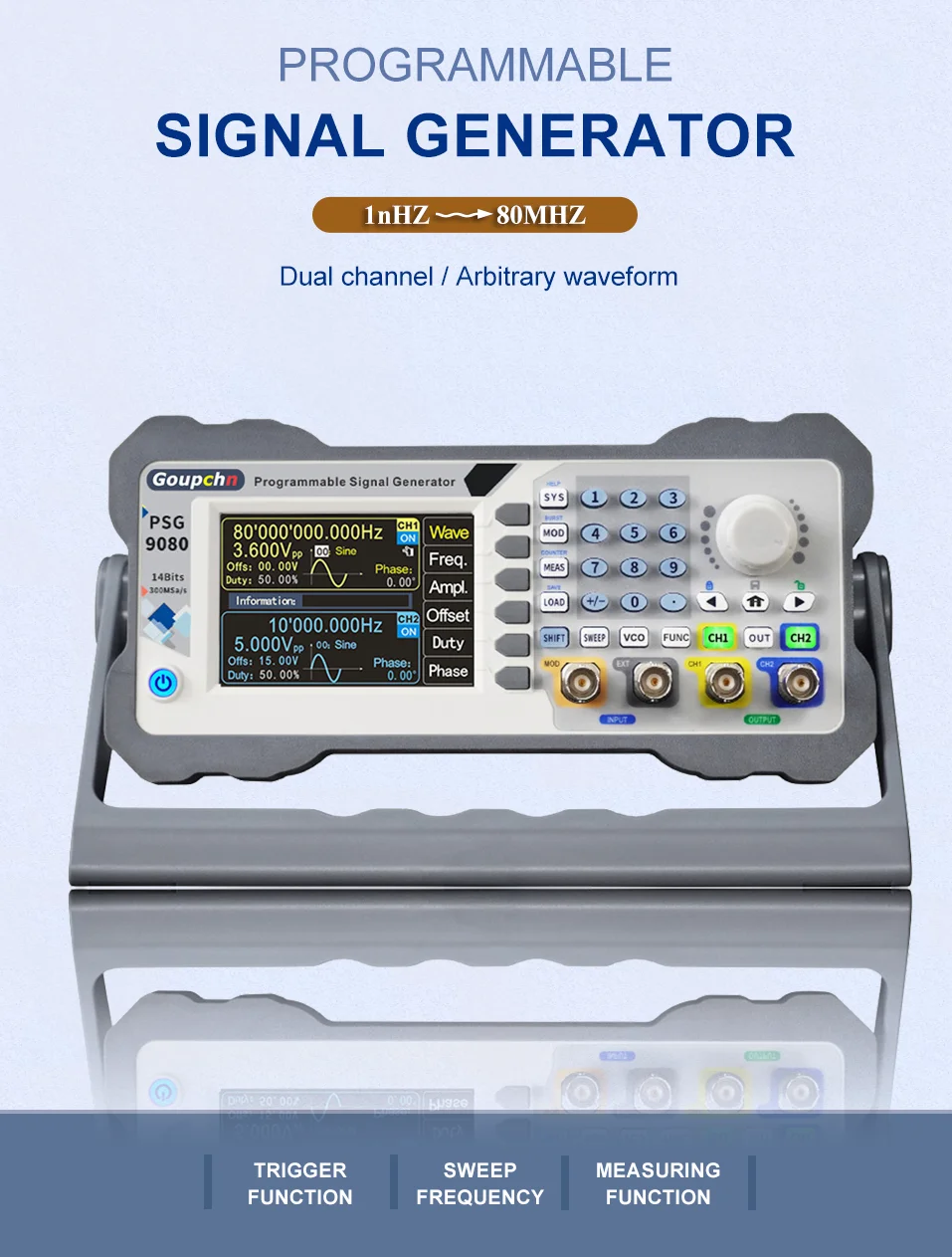

PSG908080 МГцПрограммируемый генератор сигналов произвольной формы двухканальный функциональный генератор 300Msa/s
PSG9080-это программируемая функция/генератор сигналов произвольной волны. Он может выводить синусоидальную волну, квадратную волну, треугольную волну, импульсную волну, произвольную волну и т. д. Частотный диапазон прибора до 80 МГц, с модуляцией, частотной разверткой, частотой измерения сигнала и функциями программирования и т. д. Он может одновременно отображать Выходные сигналы, амплитуду, фазу, Рабочий цикл и частота. Эта серия имеет отличные амплитудно-частотные характеристики, многофункциональные, высокопроизводительные, экономичные, портативные и другие характеристики обеспечивают новые варианты для образования, исследований и разработок, производства, тестирования и других отраслей промышленности.

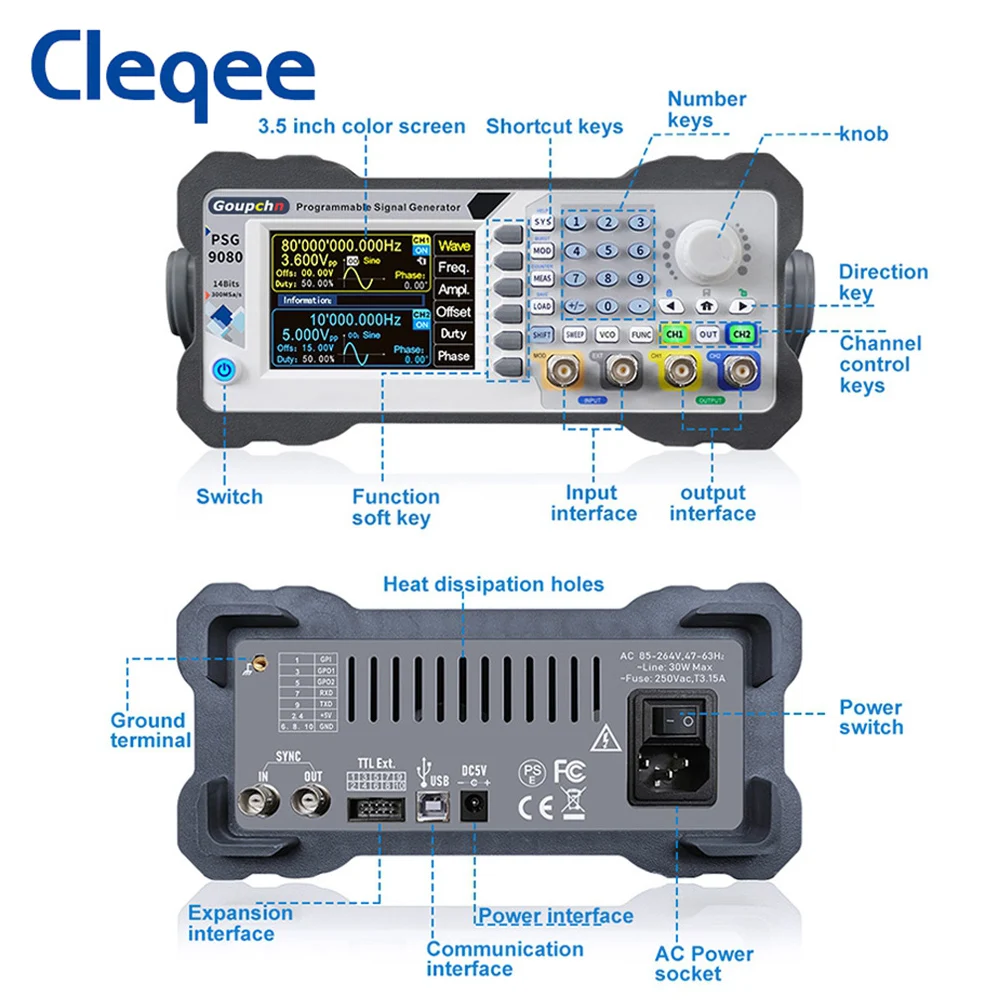

Этот инструмент имеет изысканный внешний вид и оснащен 3,5-дюймовым цветным ЖК-экраном с высоким разрешением для получения нового визуального опыта.
Характеристики модуляции
Тип модуляции: AM,FM,PM,ASK,FSK,PSK,PWM

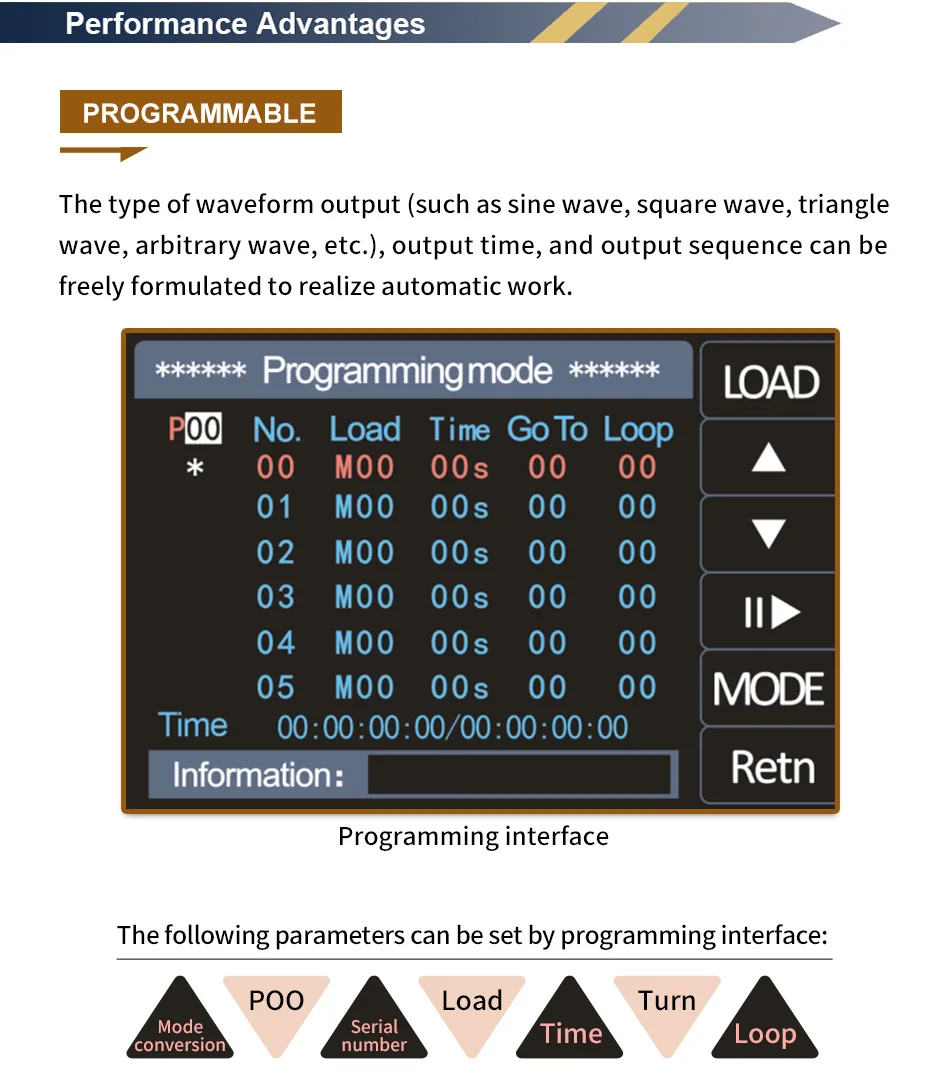

►Программируемый выход: Тип выходного сигнала (например, Синусоидальная волна, прямоугольная волна, треугольная волна, произвольная волна и т. д.), время выхода и выходная последовательность могут быть свободно разработаны для реализации автоматической работы.

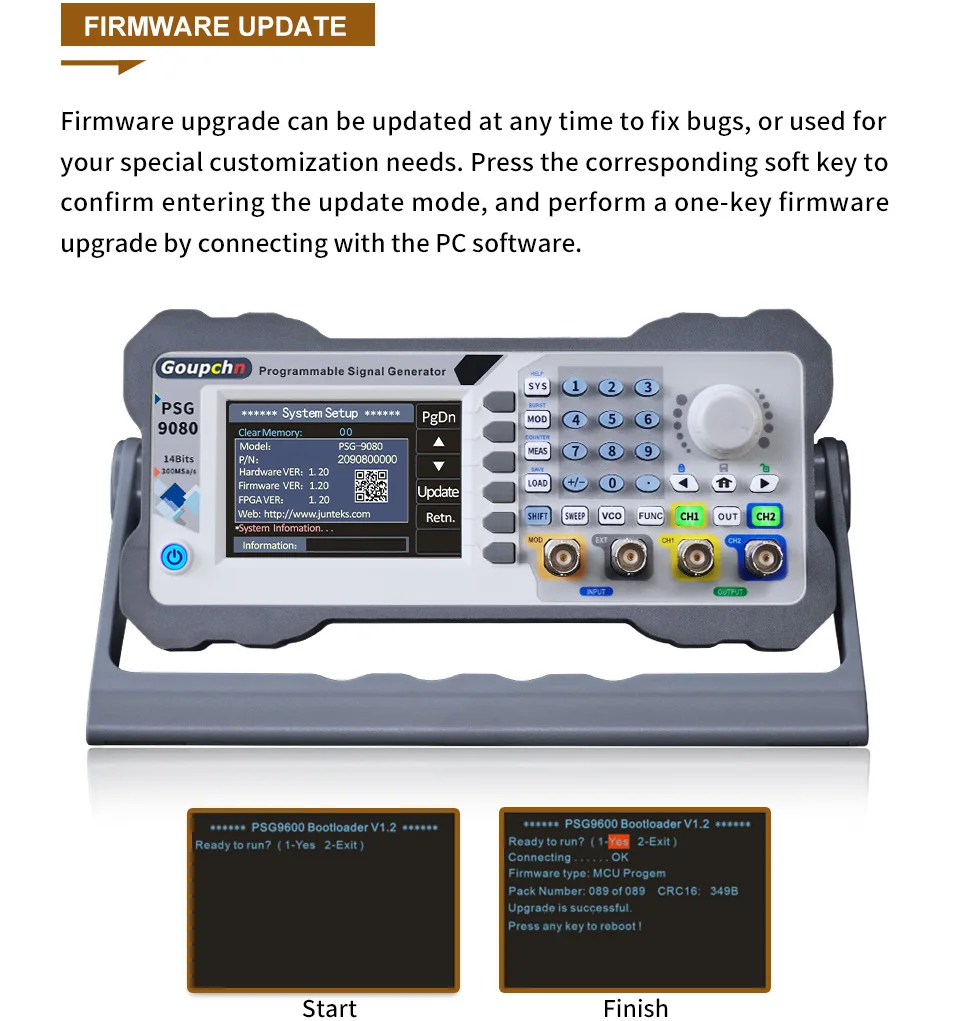

►Обновление прошивки в режиме реального времени: обновление прошивки может быть обновлено в любое время, чтобы исправить ошибки или использовать для ваших особых потребностей в настройке. Нажмите соответствующую мягкую клавишу, чтобы подтвердить вход в режим обновления, и выполните обновление однокнопочной прошивки путем подключения к программному обеспечению ПК.
►Регулировка напряжения: частота, амплитуда и рабочий цикл выхода могут управляться внешним аналоговым сигналом напряжения для достижения регулируемой напряжением частоты подметания, амплитуды подметания и цикла подметания, которые широко используются в промышленной отладке.

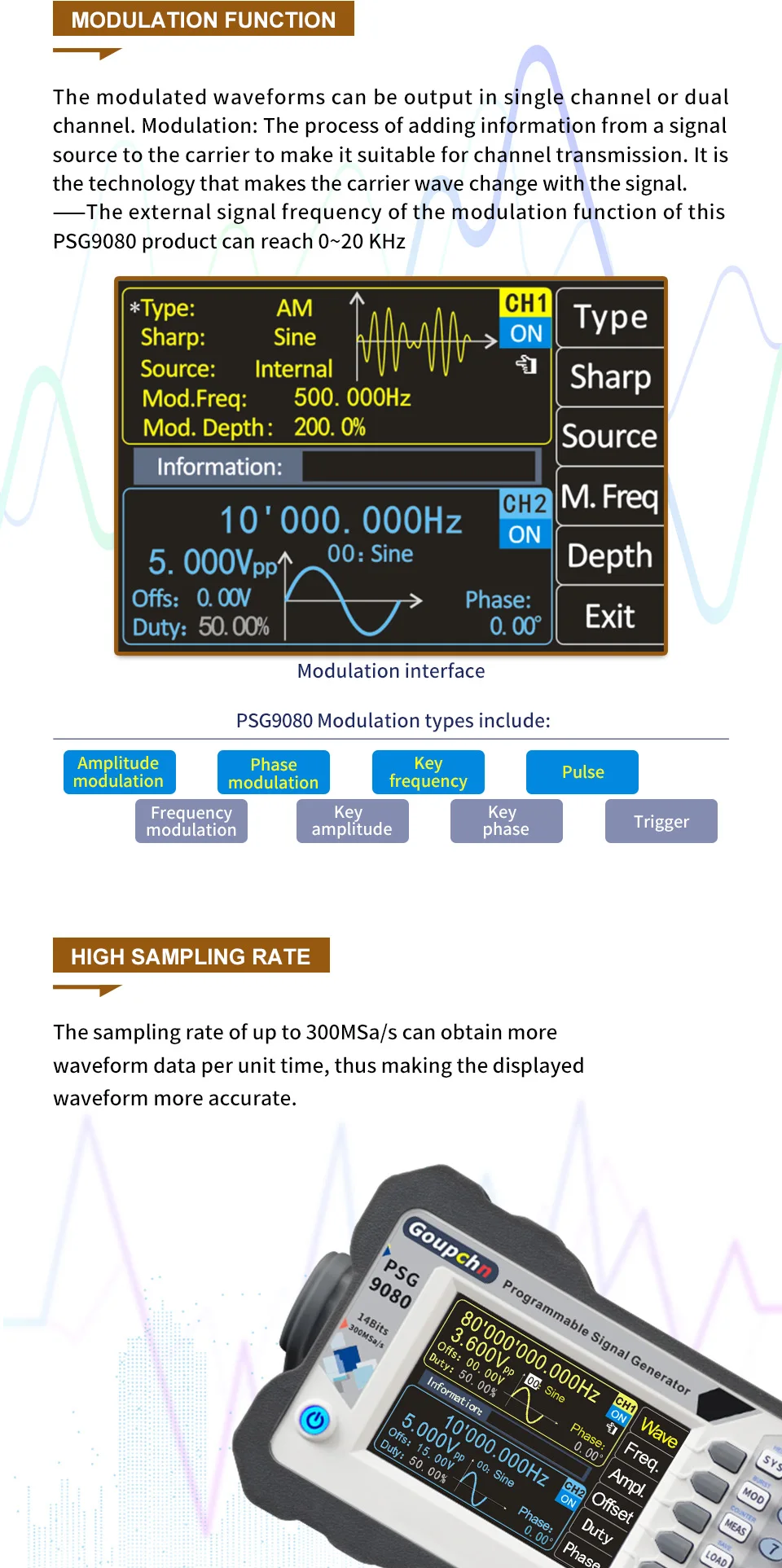

►Функция модуляции: модулированные формы сигнала могут быть выходными в одноканальном или двухканальном. Модуляция: процесс добавления информации от источника сигнала к носителю, чтобы сделать его подходящим для передачи канала. Это технология, которая делает волну носителя меняться с сигналом.
►Высокая Частота дискретизации: частота дискретизации до 300MSa/s может получать больше данных о волновой форме в единицу времени, тем самым делая отображаемую форму волны более точной.
►Личный Цвет: для того, чтобы удовлетворить индивидуальные потребности клиентов, предоставляются четыре цветовые схемы для системы. Вы можете использовать цифровые клавиши и ручку для выбора желаемого цвета системы, нажмите мягкую клавишу сохранения, чтобы сохранить выбранный цвет
►Эквивалентная производительность двухканальный выход: одинаковые или различные функциональные сигналы или сигналы произвольной формы могут быть выходными одновременно; Все параметры могут быть настроены независимо, разница в фазах между двумя каналами постоянно регулируется от 0 до 359,9 градусов; Частота сигнала может быть до 80 МГц, И выходной сигнал может быть в пределах 1 МГц до 25Vpp.
►Функция всплеска: Синусоидальная волна, квадратная волна, зубная волна или произвольная волна могут быть использованы для генерирования сигналов всплеска, количество периодов непрерывно регулируется между 1-1000000000
►Ширину импульса можно отрегулировать точно: ширина импульса и время импульсного периода импульсной волны цифровой и точной регулировки, что позволяет точно установить широкий диапазон импульсных сигналов без выхода дрожания.
►Можно рисовать произвольные формы сигнала: Программное обеспечение ПК и протокол связи предоставляются бесплатно, произвольные формы сигнала могут быть нарисованы с помощью программного обеспечения ПК; Использование протокола связи может быть вторичным программированием развития; все функции инструмента могут управляться программным обеспечением ПК (инструмент также может быть завершен все операции без подключения к компьютеру.)
|
МOdel |
PSG9080 |
|||
|
CHannels |
2 |
|||
|
Диапазон частот синусоидальной волны |
1NГц-80 МГц |
|||
|
Частота дискретизации |
300MSa/S |
|||
|
Характеристики формы волны |
||||
|
Длина волны |
8192 точек/каналов |
|||
|
Вертикальное разрешение формы волны |
14 бит |
|||
|
Тип формы волны |
Синусоидальная волна, квадратная волна, импульсная волна (рабочий цикл, ширина импульса и время цикла можно точно установить), треугольная волна, восходящаяПила-зубВолна, падениеПила-зубВолна, КМОП волна, уровень постоянного тока, половина волны, полная волна, положительная шаг волна,IОбратный шаг Волна, экстенциальный подъем, экстенциальное падение, Lorentz импульсная волна,Мути-звукВолна, случайный шум, трапециевидная импульсная волна, раковина импульсная волна, Амплитудная модуляционная Форма волны, частотная модуляционная Форма волны и 99 групп пользовательского определенияВолновые формы. |
|||
|
Частотные характеристики |
||||
|
Диапазон частот синусоидальной волны |
1NГц-80 МГц |
|||
|
Частотный диапазон квадратных волн |
1NГц-30 МГц |
|||
|
Частотный диапазон треугольной волны |
1NГц-50 МГц |
|||
|
Частотный диапазон импульсной волны |
1NГц-30 МГц |
|||
|
TTL цифровой волновой Частотный диапазон |
1NГц-20 МГц |
|||
|
Частотный диапазон произвольной волны |
1NГц-50 МГц |
|||
|
Диапазон регулировки ширины импульса |
5NS~4S |
|||
|
Диапазон регулировки импульсного периода |
10NS~40S |
|||
|
Минимальное разрешение частоты |
1NГц |
|||
|
Точность частоты |
±5Ppm От 0 до 50 ℃ |
|||
|
Стабильность частоты |
±3Ppm За 1 Год |
|||
|
Синусоидальная волновая спектральная Чистота |
||||
|
Полное гармоническое искажение |
≤0.5%(@1КГц,5Vpp) |
|||
|
Характеристики сигнала |
||||
|
Квадратная волна |
||||
|
Время подъема/падения |
≤10NS |
|||
|
Overshoot |
≤10% |
|||
|
Асимметрия |
≤0.1% |
|||
|
Пандус и треугольная волна |
||||
|
Нелинейность |
≤1%(Менее чем1 МГц) |
|||
|
Асимметрия |
≤1%(Менее чем1 МГц) |
|||
|
|
||||
|
Импульсная волна |
||||
|
Ширина импульса |
5NS~4S |
|||
|
ПульсПериод |
10NS~40S |
|||
|
Рабочий цикл |
0.01%-99.99% |
|||
|
Поднимающийся/падающий край |
≤10NS |
|||
|
Overshoot |
≤10% |
|||
|
Произвольная волна |
||||
|
Длина волны |
8192 точек(8K точек) |
|||
|
Вертикальное разрешение |
14 бит |
|||
|
Минимальный рост/время осени |
≤10NS |
|||
|
Overshoot |
≤10% |
|||
|
Произвольный волновой номер нелетучего хранения |
99 |
|||
|
|
||||
|
Характеристики выхода |
||||
|
Амплитуда |
||||
|
Амплитудный диапазон |
FRequency≤ 1 МГц |
1 МГц≤FТребования<11 МГц |
11 МГц≤FТребования<60 МГц |
60 МГц≤FТребования<80 МГц |
|
|
2МВПП~25Vpp |
2МВПП~10Vpp |
2МВПП~5Vpp |
2МВПП~3.6Vpp |
|
Разрешение амплитуды |
1МВПП |
|||
|
Амплитудная стабильность |
±1%±1 МВПП(@1 КГц,>10 МВПП) |
|||
|
Амплитудная плоскостность |
±1%(0.1дб)<10 МГц ±2%(0.2дб)<10 МГц~50 МГц ±10%(0.9дб)<50 МГц~70 МГц ±20%(1,9 дБ)<70 МГц~80 МГц |
|||
|
|
||||
|
Смещение постоянного тока |
||||
|
Диапазон регулировки смещения |
-9,99 в-12,00 в |
|||
|
Офсетное разрешение |
0,01 В |
|||
|
|
||||
|
Фазовые характеристики |
||||
|
Диапазон регулировки фазы |
0-359,99 |
|||
|
Разрешение фазы |
0,01 |
|||
|
|
||||
|
Сигнал на выходе |
||||
|
Выходное сопротивление |
50 Ом (Типичный) |
|||
|
ПRotection |
Защита от короткого замыкания |
|||
|
Характеристики модуляции |
||||
|
Тип модуляции |
AM,FM,PM,Спросить,ФСК,ПСК,ШИМ, взрыв |
|||
|
|
||||
|
AM |
||||
|
Несущая волна |
Синусоидальная волна, квадратная волна,Пила-зубВолна, произвольная волна (за исключением постоянного тока) |
|||
|
Источник модуляции |
Внутри/ОUtside |
|||
|
Модулированная волна |
Синусоидальная волна, квадратная волна,Пила-зубВолна, шум, произвольная волна |
|||
|
Глубина модуляции |
От 0% до 200% |
|||
|
Частота модуляции |
От 1 МГц до 1 МГц |
|||
|
FM |
||||
|
Несущая волна |
Синусоидальная волна, квадратная волна,Пила-зубВолна, произвольная волна (за исключением постоянного тока) |
|||
|
Источник модуляции |
Внутренний/EXternal |
|||
|
Модулированная волна |
Синусоидальная волна, квадратная волна,Пила-зубВолна, шум, произвольная волна |
|||
|
Частота модуляции |
От 1 МГц до 1 МГц |
|||
|
Отклонение частоты |
От 0,1 Гц до 10 кГц |
|||
|
PM |
||||
|
Несущая волна |
Синусоидальная волна, квадратная волна,Пила-зубВолна, произвольная волна (за исключением постоянного тока) |
|||
|
Источник модуляции |
Внутренний/EXternal |
|||
|
Модулированная волна |
Синусоидальная волна, квадратная волна,Пила-зубВолна, шум, произвольная волна |
|||
|
Фазовое отклонение |
От 0 до 360 ° |
|||
|
Частота модуляции |
От 1 МГц до 1 МГц |
|||
|
Спросить |
||||
|
Несущая волна |
Синусоидальная волна, sqUare wave,Пила-зубВолна, произвольнаяВолна (за исключением постоянного тока) |
|||
|
Источник модуляции |
Внутренний/EXternal |
|||
|
ППолярность |
Положительный и отрицательный |
|||
|
RAte |
От 1 МГц до 1 МГц |
|||
|
Задать амплитуду |
От 0% до 200% |
|
|
ФСК |
||
|
Несущая волна |
Синусоидальная волна, квадратная волна,Зуб пилыВолна, произвольная волна (за исключением постоянного тока) |
|
|
Источник модуляции |
Внутренний/EXternal |
|
|
Модулированная волна |
50% импульсная волна рабочего цикла |
|
|
ППолярность |
Положительный и отрицательный |
|
|
Ставка |
От 1 МГц до 1 МГц |
|
|
Скачкообразные частоты |
От 0,1 Гц до 80 МГц |
|
|
|
||
|
ПСК |
||
|
Несущая волна |
Синусоидальная волна, квадратная волна,Зуб пилыВолна, произвольная волна (за исключением постоянного тока) |
|
|
Источник модуляции |
Внутренний/EXternal |
|
|
ППолярность |
Положительный и отрицательный |
|
|
RAte |
От 1 МГц до 1 МГц |
|
|
Фаза PSK |
От 0 до 360 ° |
|
|
ШИМ |
||
|
Несущая волна |
Импульсная волна |
|
|
Волна инверсия |
Регулярный и обратный |
|
|
Период пульса |
0.01uS до 40S |
|
|
Ширина импульса |
0.001uS до 4S |
|
|
|
||
|
Взрыв |
||
|
Холостой ход |
Нулевое положение, положительный максимум, отрицательный максимум |
|
|
Метод |
Одиночный, автоматический |
|
|
Источник запуска |
Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC) |
|
|
Импульсный номер |
1-1000000000 |
|
|
Функция измерения и подсчета |
||
|
Режим измерения |
||
|
Функция измерения |
Частота, положительная и отрицательная ширина импульса, период, рабочий цикл |
|
|
Метод соединения |
DC, AC |
|
|
Время ворот |
0,001 S-10,000 S |
|
|
Режим измерения |
Низкая частота, высокая частота |
|
|
Диапазон измерения частоты |
1 Гц~100 МГц |
|
|
Амплитудный диапазон входного сигнала |
2Vpp~20Vpp |
|
|
Измерение периода |
10 нс~4S |
|
|
Ширина импульса |
4S |
|
|
Диапазон измерения рабочего цикла |
0.01%~99.99% |
|
|
Режим подсчета |
||
|
Диапазон подсчета |
0-4294967295 |
|
|
Метод соединения |
Соединение постоянного и переменного тока |
|
|
Режим подсчета |
Руководство по эксплуатации |
|
|
|
||
|
Входные Характеристики внешней модуляции |
||
|
Амплитудный диапазон входного сигнала |
0~3Vpp |
|
|
Частотный диапазон входного сигнала |
Постоянный ток~20 кГц |
|
|
Характеристики сканирования |
||
|
Канал развертки |
CH1 или CH2 |
|
|
Несущая волна |
Синусоидальная волна, квадратная волна,Пила-зубВолна, произвольная волна (за исключением постоянного тока) |
|
|
РазверткаФункция |
Частота развертки, амплитуда развертки, обязанность развертки |
|
|
SПлакатьМодE |
Линейный, логарифмический |
|
|
Направление развертки |
Увеличение, уменьшение, Круглый ход |
|
|
Частота начала/конца |
В соответствии с верхней и нижней границами соответствующей частоты перевозчика |
|
|
Амплитуда начала/конца |
В соответствии с верхней и нижней границами соответствующей амплитуды перевозчика |
|
|
Старт/конец рабочего цикла |
В соответствии с верхней и нижней границами соответствующего цикла несущей обязанности |
|
|
РазверткаВремя |
0,01 с-640S |
|
|
|
||
|
Характеристики контроля напряжения |
||
|
Канал управления напряжением |
CH1 или CH2 |
|
|
Несущая волна |
Синусоидальная волна, квадратная волна,Пила-зубВолна, произвольная волна (за исключением постоянного тока) |
|
|
НапряжениеCФункция ontrol |
Частотный контроль, контроль амплитуды и контроль рабочего цикла |
|
|
SПлакатьМОД |
Линейный, логарифмический |
|
|
Частота начала/конца |
В соответствии с верхней и нижней границами соответствующей частоты перевозчика |
|
|
Амплитуда начала/конца |
В соответствии с верхней и нижней границами соответствующей амплитуды перевозчика |
|
|
Начало/конец рабочего цикла |
В соответствии с верхней и нижней границами соответствующего цикла несущей обязанности |
|
|
Диапазон напряжения управления напряжением |
0V-5V ,Начальную точку и конечную точку можно установить произвольно |
|
|
|
||
|
Особенности программирования |
||
|
Режим программирования |
Ввод в эксплуатацию, общий |
|
|
Хранение |
P00-P19 |
|
|
Номер программирования |
00-99 |
|
|
Время программирования |
Время программирования с одним серийным номером 0-99S |
|
|
Общие спецификации подсчета |
||
|
DIsplay |
||
|
Экран |
3,5-дюймовый TFT цветной ЖК-дисплей |
|
|
Разрешение |
320*480 |
|
|
CЦвет |
64K истинный цвет |
|
|
МагазинИ нагрузка |
||
|
Количество |
100 групп |
|
|
Расположение |
От 00 до 99 (По умолчанию загружается информация о месте хранения 00) |
|
|
|
||
|
INterface |
||
|
Метод интерфейса |
УSB к последовательному интерфейсу |
|
|
Удлинительные порты |
Последовательный порт с режимом уровня TTL, удобный для вторичного развития |
|
|
Скорость связи |
Стандарт 115200BPS |
|
|
Протокол |
Использование Команды liНе, протокол открыт |
|
|
|
||
|
ПБлок питания |
||
|
Мощность переменного тока |
Напряжение питания |
85 в-264 в,47-63 Гц |
|
|
Энергопотребление |
Менее чем 30 Вт |
|
|
FИспользование |
250 В переменного тока,T3.15A |
|
Питание постоянного тока |
VТок/ток |
DC5V±0,5 В 3A |
|
|
||
|
Окружающая среда |
||
|
TEmperature |
0 ~ 40 ℃ |
|
|
Влажность |
Влажность: <80% |
|
|
Информация о продукте Ссылка для скачивания |
|
|
PSG9080 операционное видео |
//www.youtube.com/watch?v=mBVYoYjNlKo |
|
PSG9080Пользователь MАнуал |
Http:/68.168.132.244/PSG9080_EN_manual.pdf |
|
PSG9080 ПК программное обеспечение/протокол связи |
Http:/68.168.132.244/PSG9080_EN_Setup.zip |

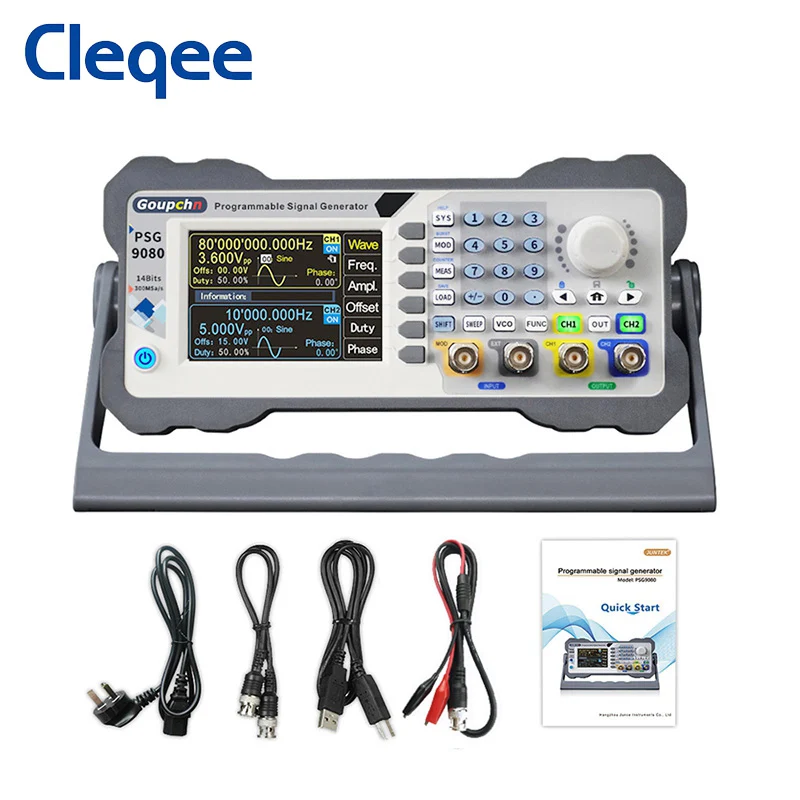

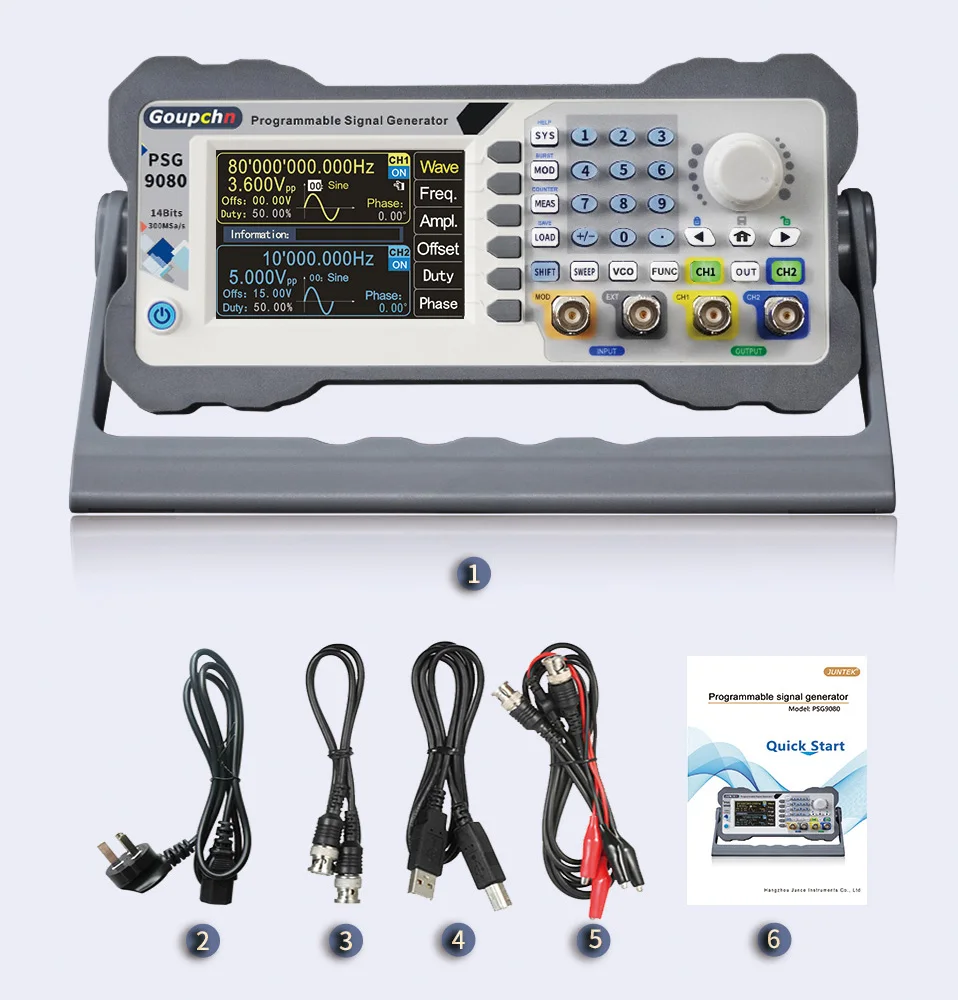

1. Генератор сигналов
2. Кабель питания
3.BNC штекер тестового свинца
4. Usb-кабель для передачи данных
5.BNC на зажимы типа крокодил
6. Быстрый запуск
Смотрите так же другие товары:
