Портативный цифровой мини осциллограф с цветным ЖК дисплеем 2 4 дюйма TFT полоса

Портативный цифровой мини осциллограф с цветным ЖК дисплеем 2 4 дюйма TFT полоса

Это своего рода качественный осциллограф, ARM + FPGA + ADC architecture, с пропускной способностью 120 м и частотой дискретизации 500 м, более стабильный и с более высокими значениями. Широкое применение на mcu отладки, ремонт автомобилей, Ремонт бытовой техники, DIY электронных соревнований, отладки питания, инвертор и т. Д. Вы можете попробовать.

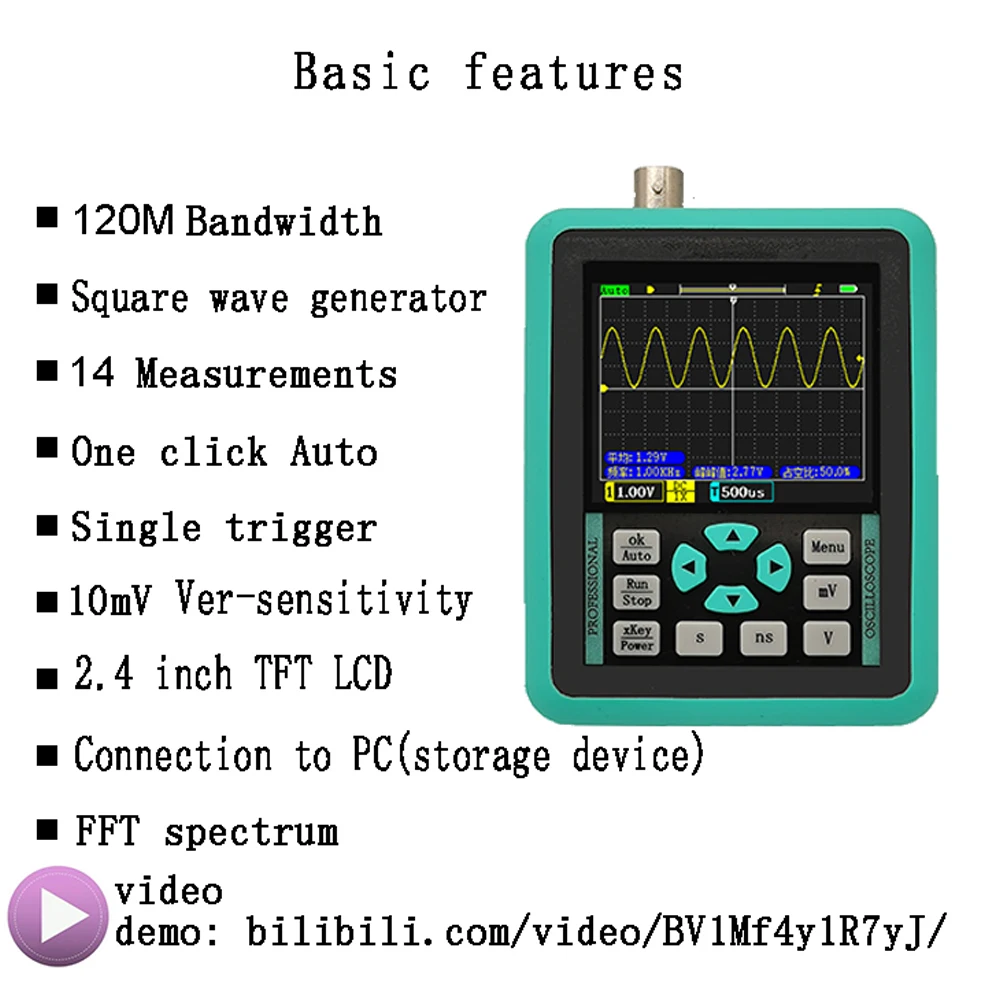

Особенности:
Оснащен цветным TFT ЖК-дисплеем с разрешением 320*240, с яркими цветами и высокой контрастностью, вы можете четко видеть данные.
ARM + FPGA + ADC architecture, с пропускной способностью 120 м и частотой дискретизации 500 м, более стабильной и с более высокими осадками.

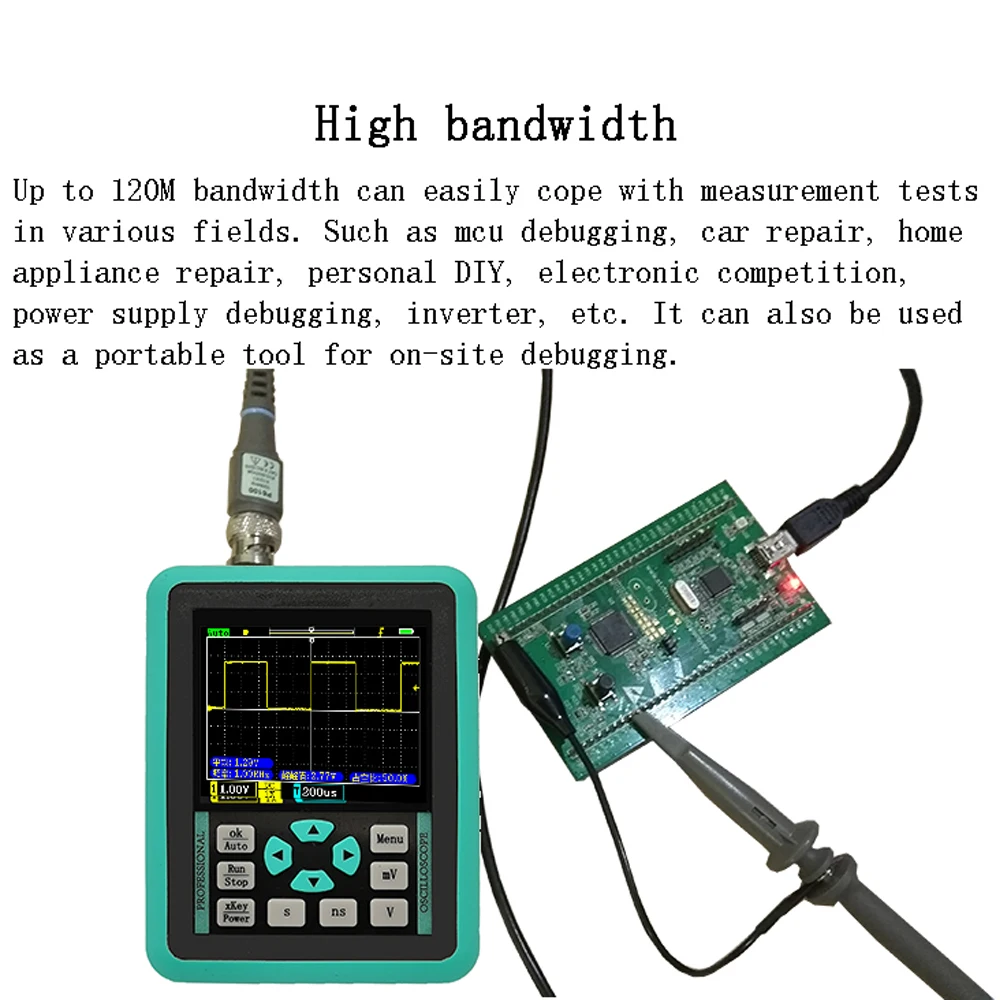

Высокая пропускная способность: полоса пропускания до 120 м может легко справиться с измерительными тестами в различных областях.
Squarewave генератор: сверху осциллографа выходы поддерживают регулируемым squarewave 3V амплитуда, частота-Регулировка-диапазон 0-2 МГц, точность определения его местонахождения составляет до 0,1 Гц. Рабочий цикл-Регулировка-диапазон 1%-99%. Может использоваться для калибровки новых зондов, МОП-накопителей, замены кристаллов и т. д.
FFT: FFT используется для преобразования сигналов временной области в частотную область и широко используется в гармоническом анализа и других областях. Поддержка трех режимов отображения: логарифмического, линейного и музыкального спектра.
Справочная форма сигнала: Блокировка формы тока на экране, и нормально обновленная форма сигнала не будет зависеть. Эталонные формы сигнала полезны для одноканальных осциллографов. С эталонными волноводами вы можете легко сравнить формы сигналов двух каналов.

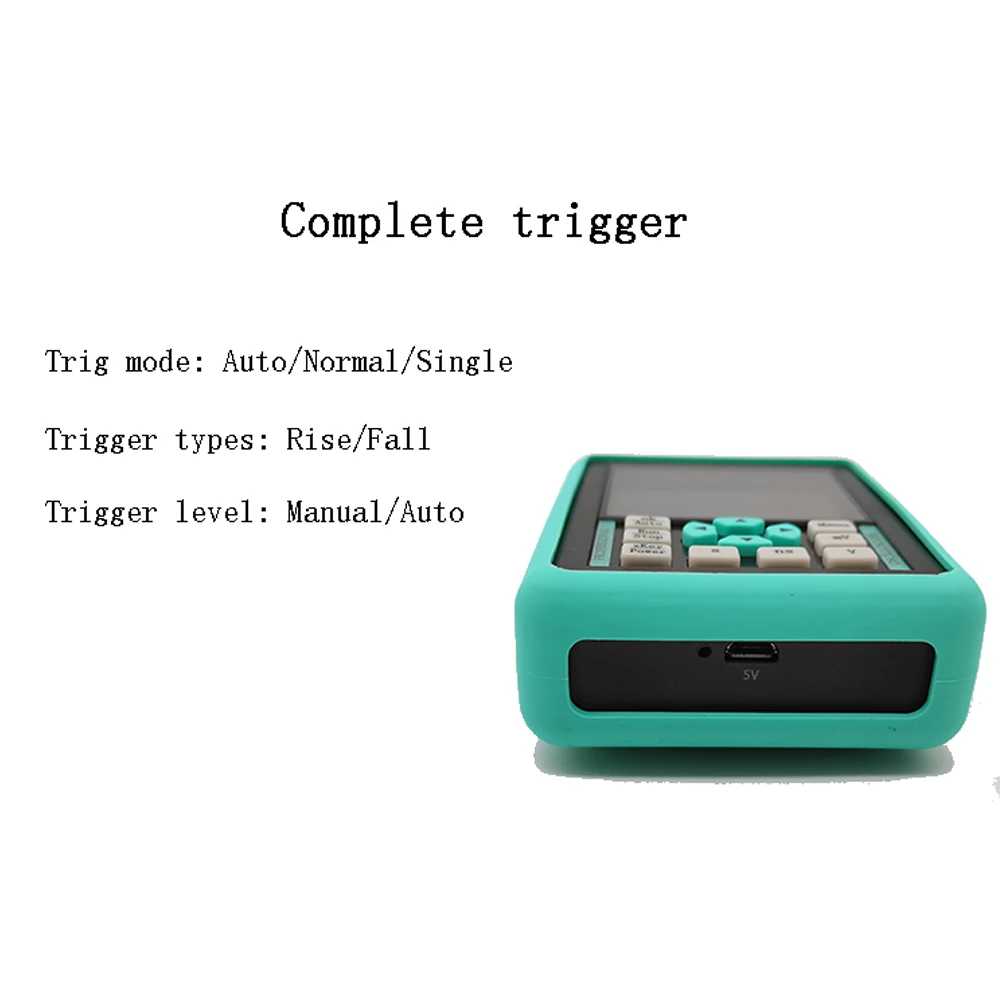

Полный триггер: Режим триггера: автоматический/Нормальный/одиночный; Тип триггера: подъем/падение, уровень триггера: Руководство/Авто
Вид/сохранение формы волны: один щелчок, чтобы сохранить форму экрана, введите страницу предварительного просмотра формы волны, нажмите на эскиз для наблюдения за полным экраном, и может быть сохранен до 250 форм волны. Нежелательные формы сигнала могут быть удалены.

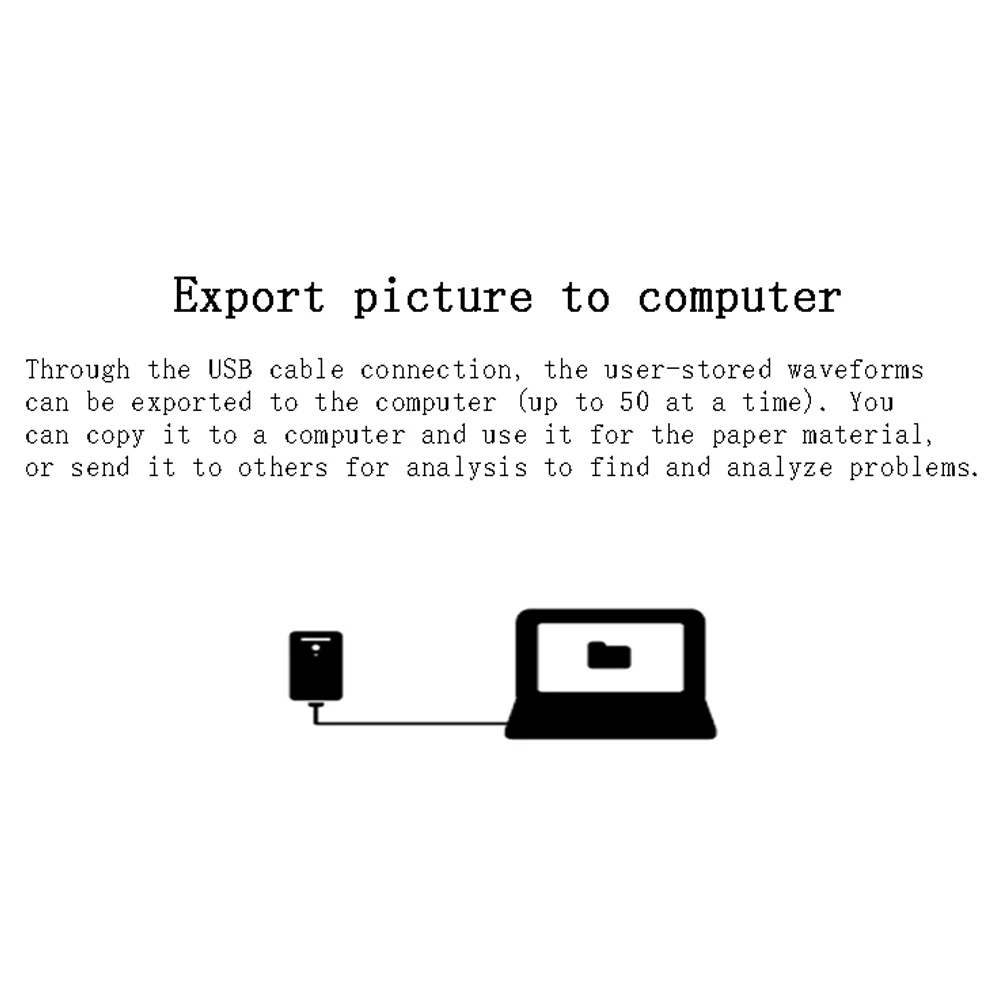

Экспорт изображения на компьютер: через usb-кабель можно экспортировать на компьютер (до 50 за раз). Вы можете скопировать его на компьютер и использовать его для бумажного материала или отправить его другим для анализа, чтобы найти и проанализировать проблемы.
Детальный анализ: после остановки, вы можете перемещать форму волны влево и вправо, чтобы найти место, в котором вы заинтересованы, и расширить (отрегулировать базу времени) для наблюдения за деталями и анализа причины проблемы.
Мощность питания: Встроенная перезаряжаемая литиевая батарея, 3,7 V, 3000mAh большой caparity, полностью заряжено может обеспечить длительное время работы.
Компактный размер: легкий и портативный, также может использоваться в качестве портативного инструмента для отладки на месте.
Широкое применение: подходит для mcu отладки, ремонта автомобилей, ремонта бытовой техники, DIY электронной конкуренции, отладки питания, инвертора и т. Д.

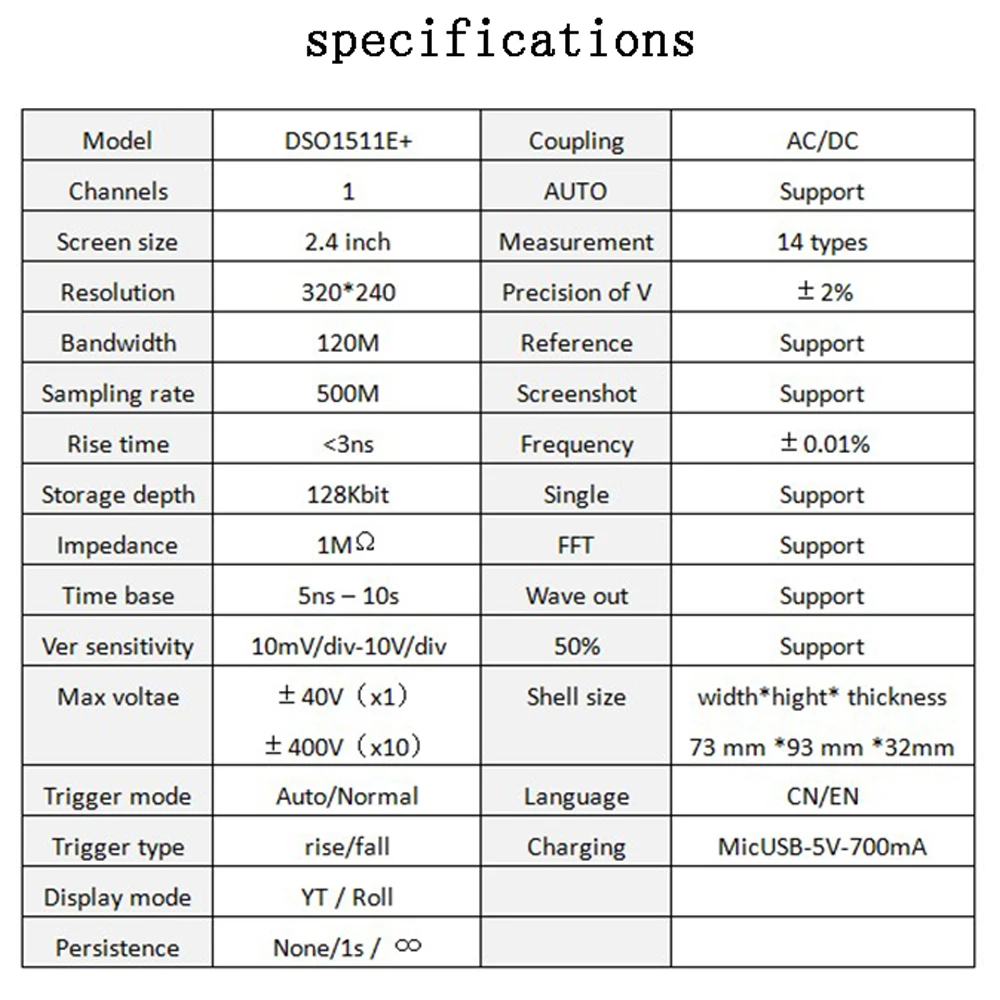

Характеристики:
Название: осциллограф
Модель: DS01511E +
Материал: АБС-пластик
Аппаратное решение: ARM + FPGA + ADC
Батарея: 1 * Встроенная перезаряжаемая литиевая батарея Батарея, 3,7 V, 3000mAh(В комплекте)
Экран: 2,4 дюймов TFT ЖК-дисплей
Канал: 1
Разрешение: 320*240
Полоса пропускания: 120 МГц
Частота дискретизации: 500 м
Время подъема: <3ns
Глубина хранения: 128 кбит
Сопротивление: 1MΩ
База времени: 5ns-10s
Вертикальная чувствительность: 10 мВ/div-10V/Див
Максимальное напряжение: ± 40 В (x1);± 400 В (x10)
Режим запуска: автоматический/Обычный/одиночный
Тип триггера: подъем/падение
Режим отображения: YT/Roll
Стойкость: Нет/1s/∞
Муфта: AC/DC
Измерение формы волны: 14 типов
Параметры измерения: ± 2%
Справочная форма сигнала: Поддержка
Квадратный генератор: Поддержка
Скриншот: Поддержка
Экспорт изображений USB: Поддержка
Сигнал: поддержка
Частота: ± 0.01%
FFT: Поддержка
Язык: CN/EN
Заряд: micUSB 5V, 700mA
Размер изделия: 73*93*32 мм/2,87*3,66*1,26 дюйма
Размер посылка: 200*140*40 мм/7,87*5,51*1,57 дюйма
Вес посылка: 360 г/12,70 унций

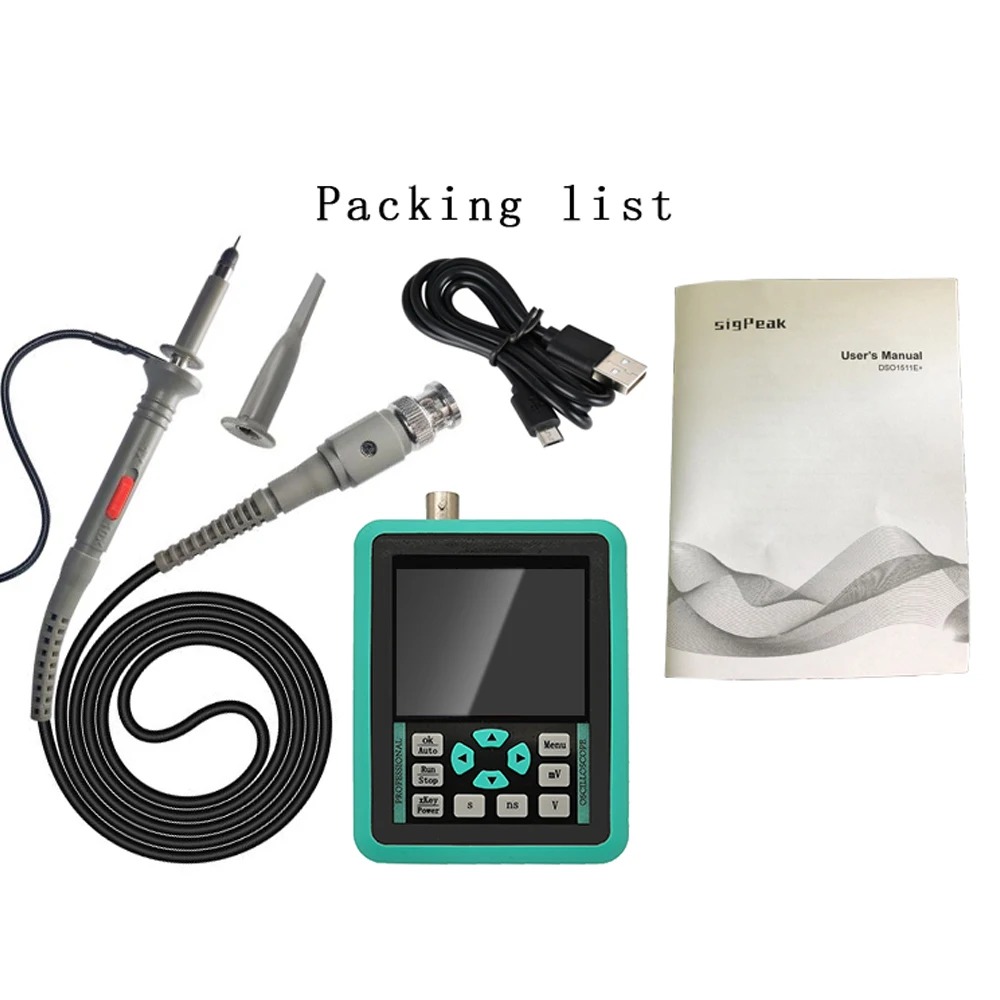

Упаковочный лист:
1 * осциллограф
1 * зонд
1 * кабель
1 * Руководство
