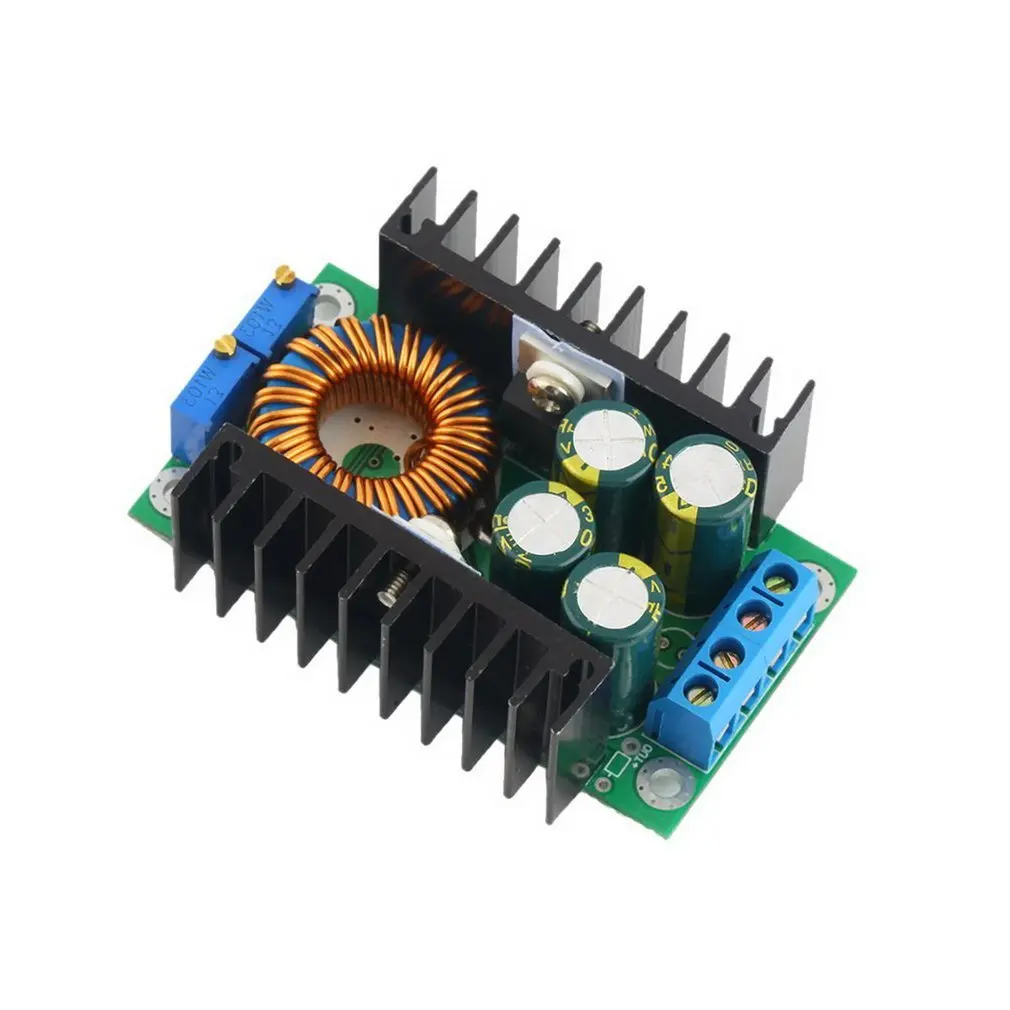

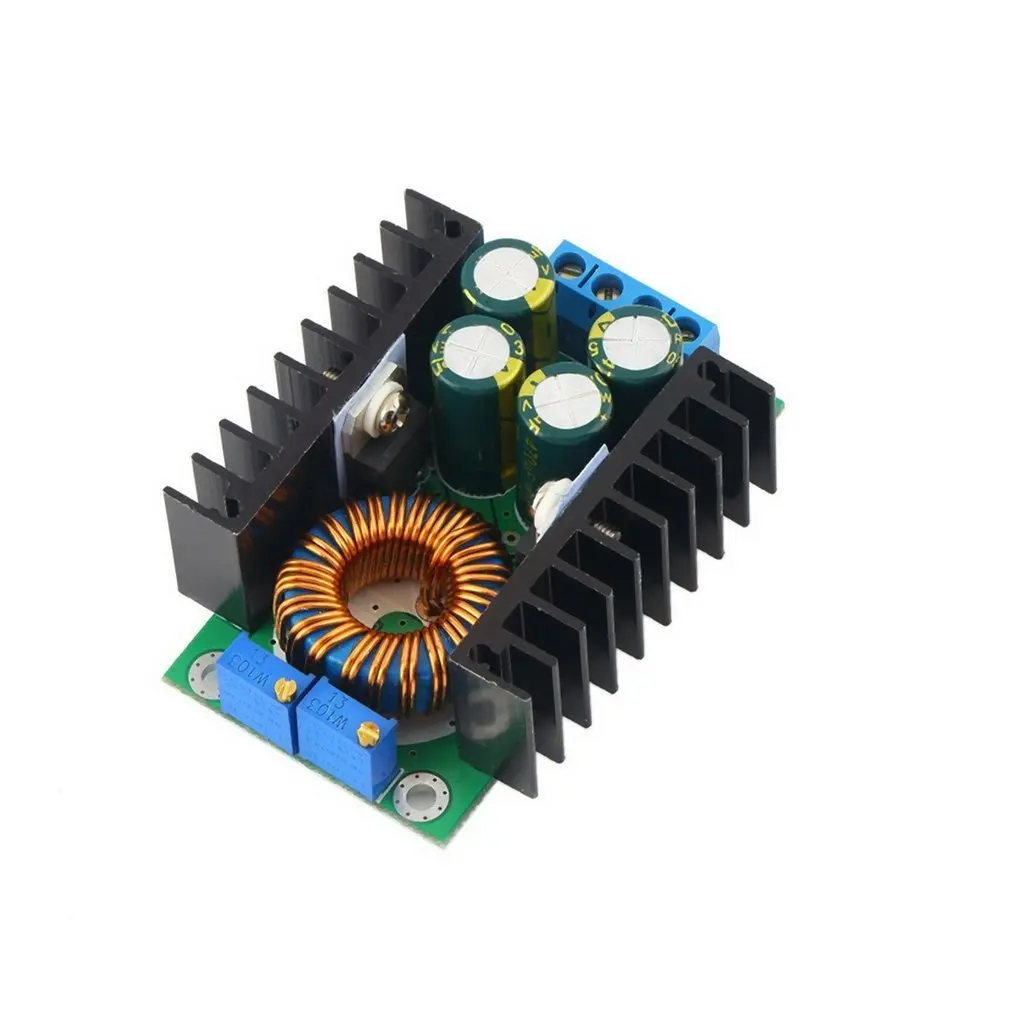

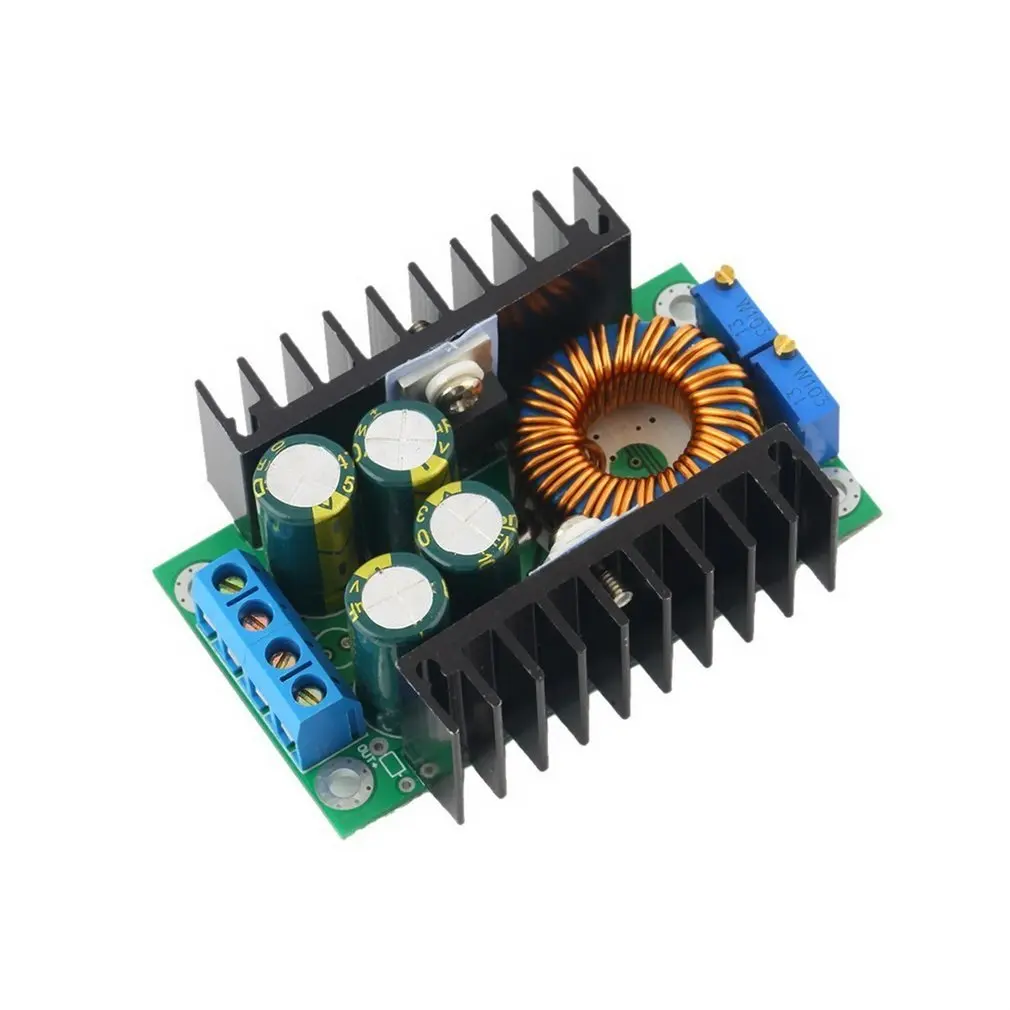

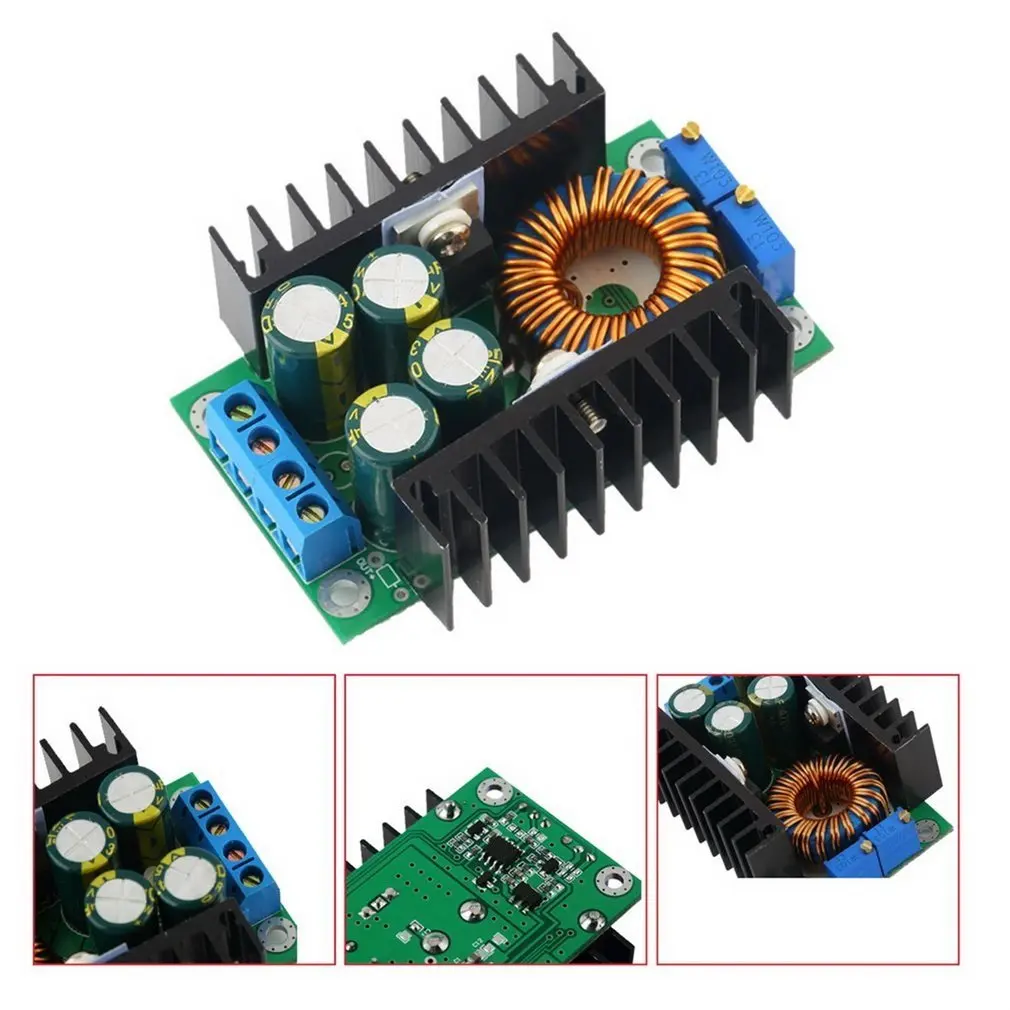

Профессиональный DC-DC CC CV понижающий преобразователь модуль питания 8-40 В до 1 25-36 в

Профессиональный DC-DC CC CV понижающий преобразователь модуль питания 8-40 В до 1 25-36 в

Особенности:
Постоянный ток лампы поворота в 0,1 раза превышает текущее значение (используется для определения того, полностью ли заряжен аккумулятор при зарядке).
Изготовлено из специального эталонного IC и высокоточного токочувствительного резистора, что обеспечивает более стабильный постоянный ток (при 20 ° c до 100 ° c постоянного тока 1A, температура дрейфа менее 1%). Особенно подходит для светодиодный-драйвера.
Высокий выходной ток, максимальный выходной ток может достигать 8А.
Четыре высокочастотные емкости, могут снизить выходную пульсацию, повысить стабилизацию работы.


Описание:
Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль
Входное напряжение: 8-40 В постоянного тока
Выходное напряжение: постоянный ток 1,25-36 в постоянно регулируется
Выходной ток: 0-8 А (если температура силовой трубки превышает 65 градусов, добавьте охлаждающий вентилятор)
Ток лампы поворота: значение постоянного тока * (0,1), поверните ток лампы и связь с постоянным значением, например, значение постоянного тока-3A, поверните ток лампы в постоянный ток 0,1 раза (0.1x 3A = 0.3A).
Низкое давление: 1 в
Выходная мощность: Максимальная мощность составляет около 300 Вт
Эффективность преобразования: до 95%
Рабочая частота: 180 кГц
Выходная пульсация: полоса пропускания 20 м
Вход 24В выход 12В 5А пульсация около 50мв (без шума)
Функция защиты от короткого замыкания на выходе: Да, постоянный ток
Входная обратная полярность защитная функция: нет
Выход предотвращает обратное напряжение: нет
Проводка: терминал
Ток без нагрузки: типичный 20мА (24В переключатель 12В)
Регулирование нагрузки: ± 1% (постоянный)
Регулирование напряжения: ± 1%
Скорость динамического отклика: 5% 200uS
Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр (CV), закрытый для входного напряжения, используется для регулирования напряжения, потенциометр (CC), закрытый для выходного напряжения, используется для регулирования тока (CC)
Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (обратите внимание на фактическое использование температуры силовой трубки, высокотемпературное нагревание, пожалуйста)
Индикатор: двойной цветной индикатор, индикатор зарядки-красный, зеленый светильник-полностью заряженный (без нагрузки-зеленый)


Характеристики:

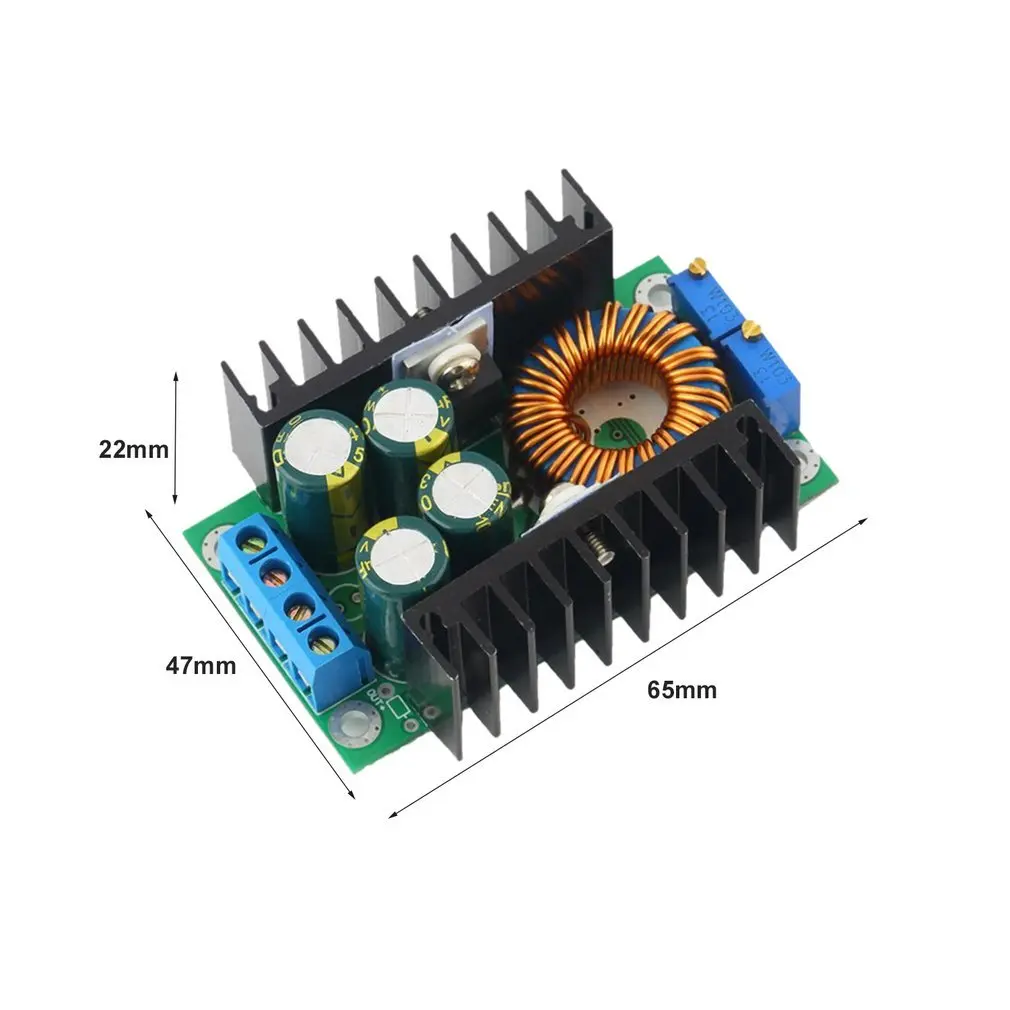

Размер (прибл.): 65x47x22 мм (Д x Ш x В)
Цвет: разноцветный

Зарядка аккумулятора
1. Убедитесь, что батарея поплавковое напряжение и зарядный ток, которые вам нужны, а также входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и настройте выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10A для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы сделать выходной ток до ожидаемого значения тока зарядки.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.
5. Подключен к батарее, попробуйте зарядить.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.)
Светодиодный привод постоянного тока
1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя вам нужно.
2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до примерно 5 В.
3. Используйте мультиметр в шкале тока 10A для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального светодиодный напряжения.
5. Подключение светодиодный, тест.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается светодиодный.)


Посылка включает в себя:
1 x модуль преобразователя DC buck 8A (XL4016)
