Анализатор векторного сопротивления N2201SS RF антенна SWR тестер 137 5 2700 МГц

Анализатор векторного сопротивления N2201SS RF антенна SWR тестер 137 5 2700 МГц

Этот продукт представляет собой портативный антенный тестер, импеданс радиочастотного устройства и импенданс платы. Компактный размер и легко носить с собой, идеально подходит для использования на открытом воздухе и на большой высоте. С одноточечным измерением, функцией сканирования, измерением мощности, информацией о системе, измерением и функцией калибровки. Высокое разрешение, с функцией калибровки, точным измерением и экономичным. Вы можете попробовать.

Особенности:

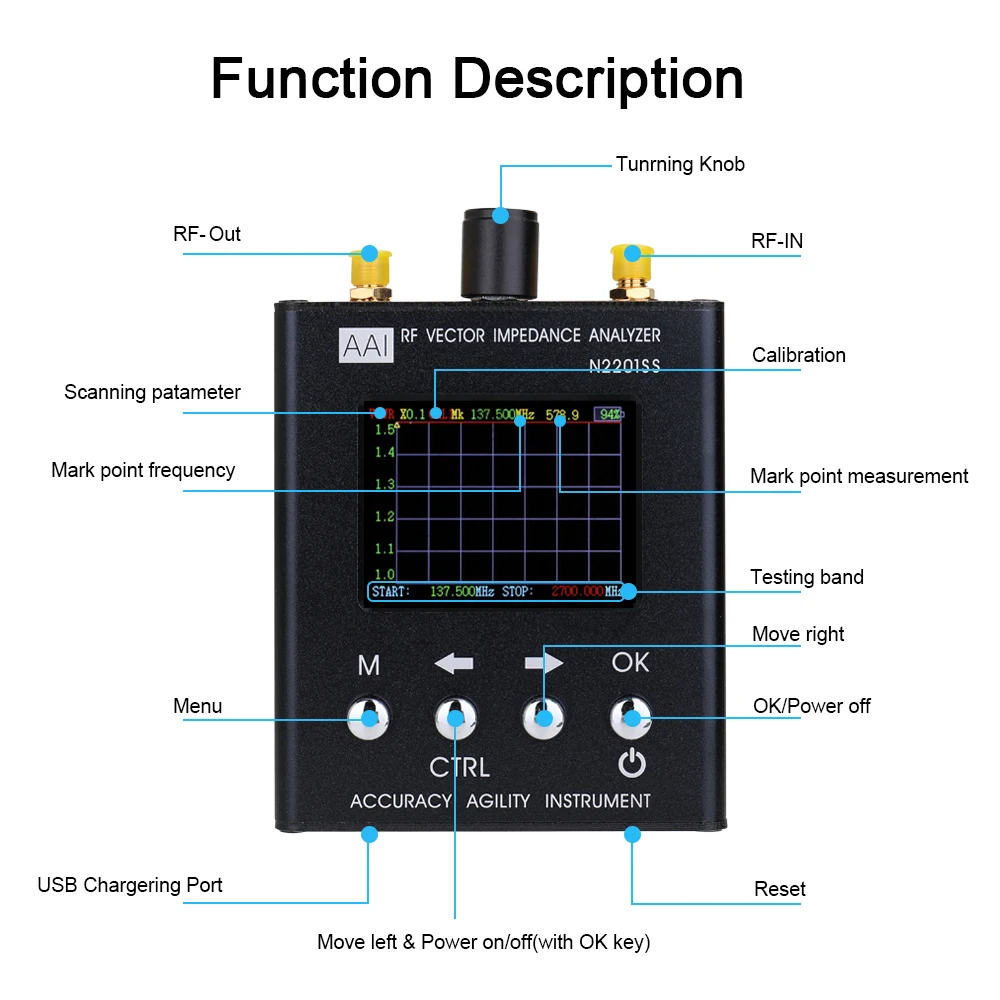

Основные функции этого инструмента: измерение одной точки, функция сканирования, измерение мощности, Системная информация, измерение и калибровка.
Загрузка по умолчанию в одноточечный интерфейс измерения.
Высокое разрешение, с функцией калибровки, точным измерением и экономичным.
Он предназначен для тестирования устройств с малой мощностью и микро-питанием.
Если вы используете его на большой мощности машины, вам нужно дополнительное устройство или аттенюатор.
Встроенный 4,2 V, 2000 мАч полимерный литий клеток, Время непрерывной работы более 4 часов.
Примечание: для удобства пользователя, каждый раз опции калибровки автоматически изменятся на калибровку пользователя.
Между тем, чтобы обеспечить целостность калибровки, процесс калибровки, функция автоматического отключения выходит из строя, Последовательная загрузка.

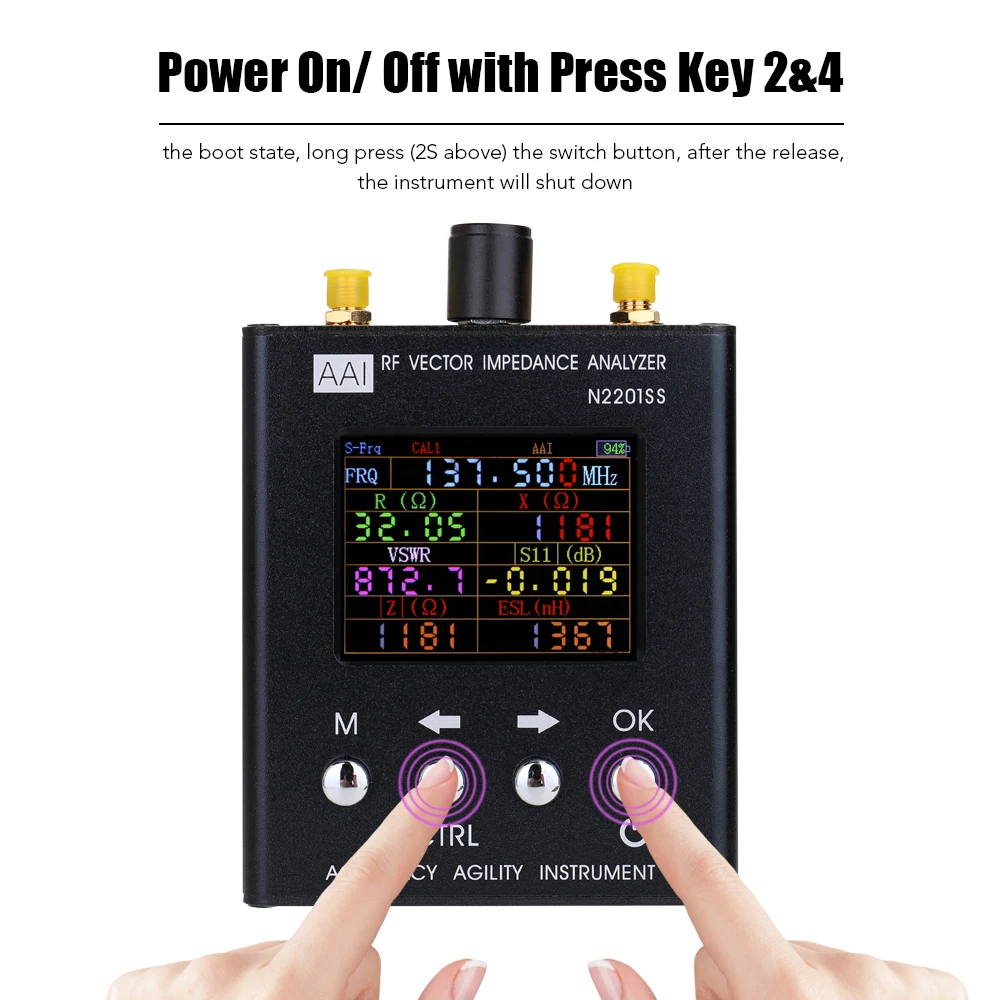

Запуск и завершение работы:
Удерживайте нажатой клавишу CTRL, чтобы включить кнопку включения.
Состояние загрузки, нажмите (2S выше) кнопку переключения, после освобождения инструмент отключится.

Рекомендуется использовать:
Чтобы обеспечить точность измерений и калибровки, предварительно Нагрейте прибор не менее 15 минут.
Попробуйте использовать высококачественный RF кабель и разъемы.
Калиброванный кабель, помеченный далее, может не потребоваться калибровки и прямого использования.
Процесс тестирования кабеля влияет на точность измерения, рекомендуется, по возможности, не выбирать слишком длинный Тестовый Кабель.
Перед измерением и калибровкой убедитесь, что вы не находитесь в сильном беспроводном сигнале, чтобы избежать помех, вызванных неточными измерениями.
Если измерения импеданса сами по себе не поймут, вы можете обратиться к инструкциям и обучающим инструкциям векторного сетевого анализатора.
Этот инструмент эквивалентен однопортовому векторному сетевому анализу.

Характеристики:
Название: анализатор антенны
Частота: от 137,5 МГц до 2700 МГц
Интервал: 1 кГц
Дисплей: 2,4 дюймов TFT, пикселей 320 × 240(QVGA)
Батарея: 1 * полимерный литий клеток, 4,2 V, 2000mAH, 7.4Wh (все указанные аккумуляторы входят в комплект поставки)
Мощность рассеивания по уровню поверхности: <1,5 W
Ток зарядки: 400 мА

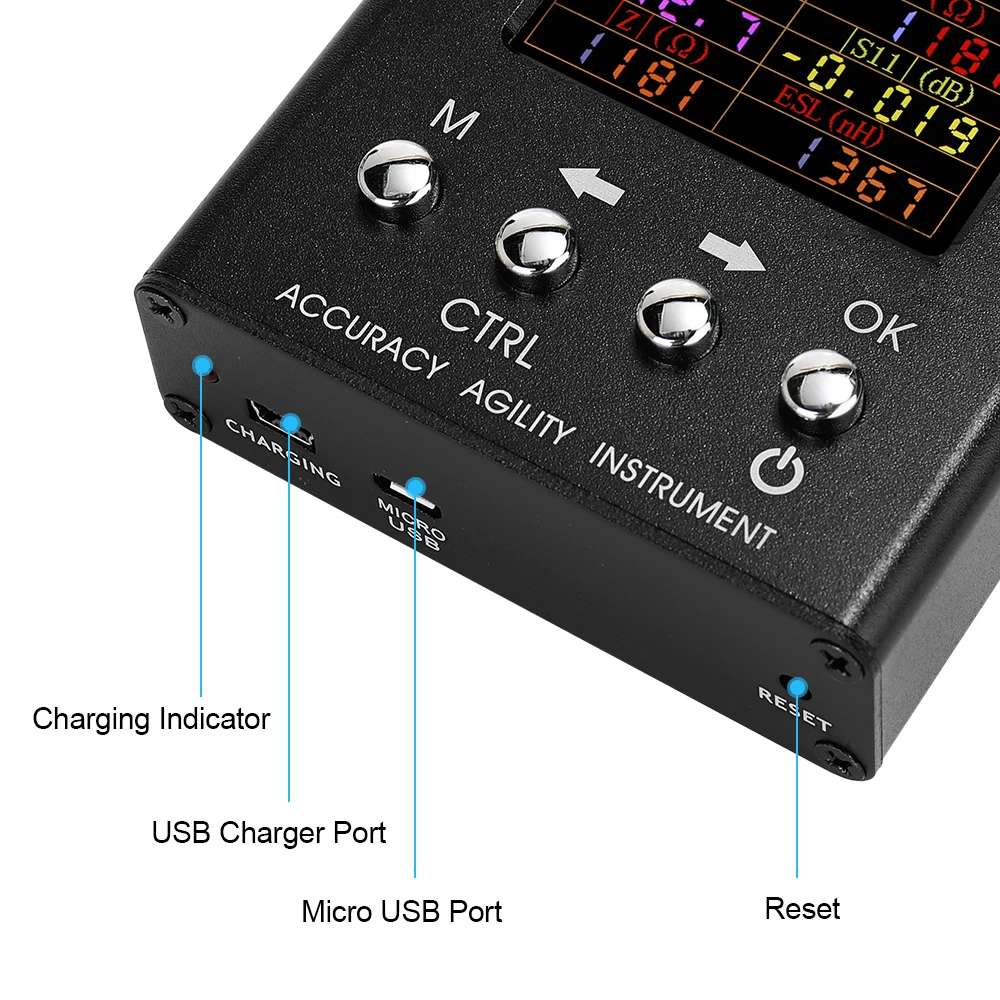

Порт зарядки: Mini USB; Micro USB (только для зарядки)
Автоматическое выключение питания: регулируется (обычно включено, от 5 минут до 60 мин опционально)
Измерения: сопротивление/reactance/VSWR/s11
Коэффициент разрешения: 4 биты эффективных цифр
Точность частоты: ± 10ppm

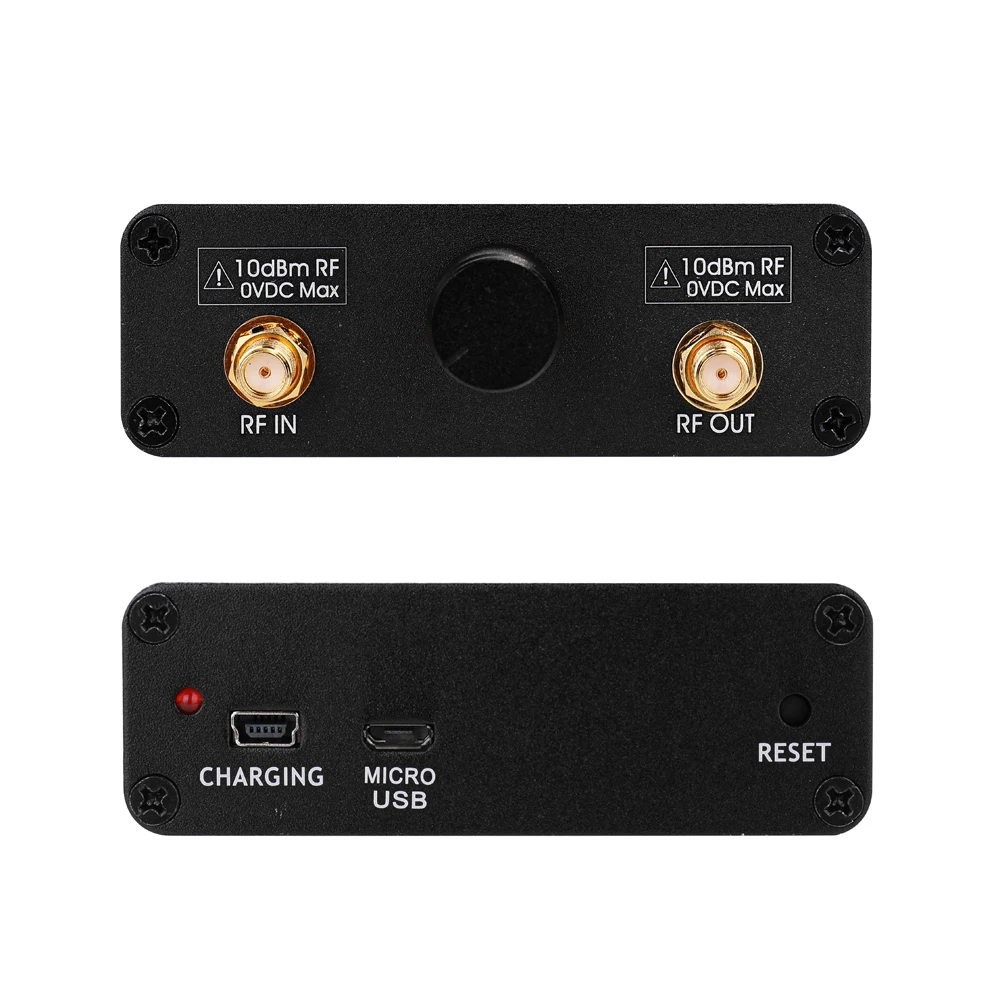

Разъем RF: SMA-K
Точки сканирования: 280

Уровень выхода RF:
Частотный диапазон; Уровень:
137,5 МГц-2000 МГц;-11,5дбм
2000 МГц-2300 МГц; -6dBm
2300 МГц-2700 МГц; -8dBm

Рабочая температура: 5 ℃-40 ℃
Атмосферное давление: 860hPa-1060hPa
Диапазон частот: 137,5 МГц-2700 МГц
Измеритель мощности Максимальная мощность: 8 дБм
Измеритель мощности Минимальная мощность: -20dBm

Ошибка счетчика мощности:
Условия тестирования; Ошибка:
0dBm-8dBm; ± 1dBm
-10dBm-0dBm; ± 1.5dBm
-20dBm-10dBm; ± 2dBm

Диапазон измерения:
Сопротивление: 0.1Ω-1000Ω (абсолютное значение сопротивления)
SWR: от 1,000 до 65
S11 (дБ): от 0 до-60 дБ

Ошибка (измерение одной точки):
Сопротивление:
Z<200ohm, частота <1,3 GHz, 1,3 GHz, абсолютное значение
Z>200 Ом, частота> 1,3 ГГц, 1,3 ГГц,
S11 (дБ/°): 0,1 дБ/5 °(0dB в 10dB); 1 дБ/10 °(-10dB в 20dB); 5 дБ/20 ° (от-20 дБ до-40 дБ)
КСВН по уровню поверхности: <2 ± 0,15; >2, эффективное чтение * 10% ± 0,1

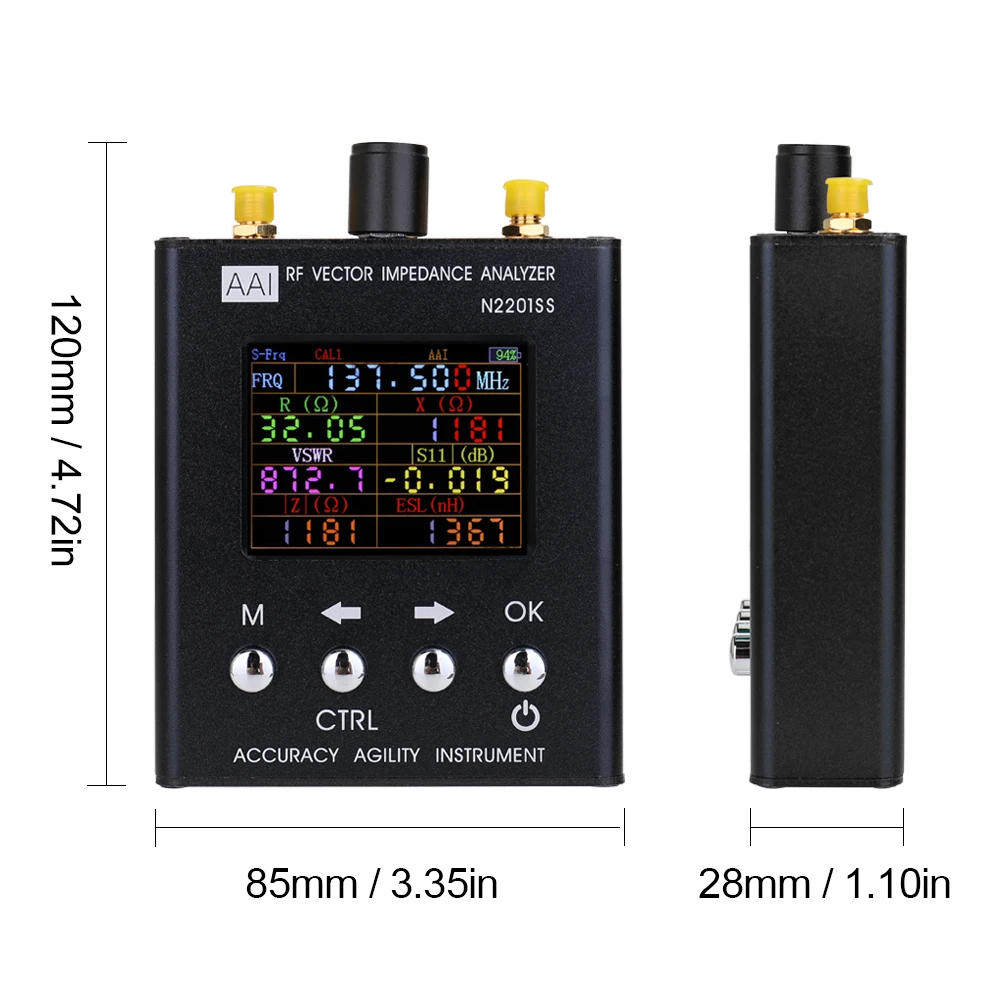

Размер изделия: 120*85*28 мм/4,72*3,35*1,10 дюймов
Вес изделия: 291 г/10,26 унция
Размер посылка: 200*130*50 мм/7,87*5,12 * 1.97in
Вес посылка: 300 г/10,58 унций

Упаковочный лист:
1 * анализатор антенны
1 * USB кабель
1 * руководство на английском языке

Доставка:

1. Мы гарантируем отправку товара в течение 24-72 часов после подтверждения оплаты, за исключением праздничных дней.
2. Мы отправляем по Почта Китая, HKpost EMS,DHL,Fedex, в соответствии с вашим выбором при размещении заказов.
3. Если вы не получили товар через 45 дней, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы решить проблему.
4. Мы не несем ответственности за задержки, связанные с таможней, ввозными пошлинами, налогами или другими таможенными сборами.

Гарантия:

1. Все товары имеют 1 год гарантии. Если ваша покупка не соответствует товарному качеству, пригодности для целей или соответствия описанию, мы можем убедиться, что ваши проблемы решены.
2. Для неправильно отгруженных товаров, пожалуйста, свяжитесь с нами в течение 48 часов после доставки. Мы организуем доставку правильных товаров или вернем все ваши платежи.
3. Для дефектных или неисправных продуктов, пожалуйста, сделайте фотографии или видео, мы отправим или вернем деньги после подтверждения.
