Характеристики

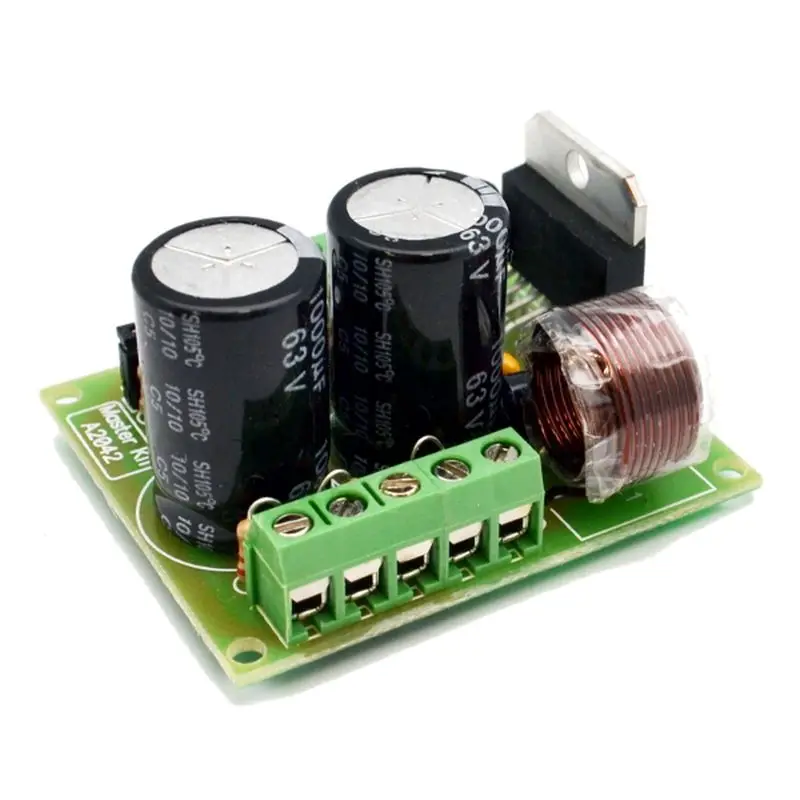

Усилитель НЧ 140 Вт моно (TDA7293). BM2042 Мастер Кит |
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-28-2026 | 0.8 руб. | 0.6 руб. | 0 руб. |
| Feb-28-2026 | 0.66 руб. | 0.40 руб. | 0 руб. |
| Jan-28-2026 | 0.18 руб. | 0.16 руб. | 0 руб. |
| Dec-28-2025 | 0.95 руб. | 0.12 руб. | 0 руб. |
| Nov-28-2025 | 0.93 руб. | 0.0 руб. | 0 руб. |
| Oct-28-2025 | 0.35 руб. | 0.47 руб. | 0 руб. |
| Sep-28-2025 | 0.76 руб. | 0.75 руб. | 0 руб. |
| Aug-28-2025 | 0.40 руб. | 0.78 руб. | 0 руб. |
| Jul-28-2025 | 0.83 руб. | 0.83 руб. | 0 руб. |
Описание товара
Отличное решение для домашнего усилителя!
Мощный одноканальный усилитель НЧ. Имеет малые габариты, минимальное число внешних пассивных элементов обвязки, широкий диапазон питающих напряжений и сопротивлений нагрузки.
Технические характеристикиВходное сопротивление
22 кОм
Коэффициент усиления
30 dbi
Коэффициент гармоник
10%
Номинальная выходная мощность, на канал
140 Вт
Сопротивление нагрузки
4...16 Ом
Напряжение питания двуполярное
12…50 В
Выходной ток максимальный
10 А
Полоса частот
20…20000 Гц
Длина
47 мм
Ширина
55 мм
Питание
постоянное, двуполярное
Количество каналов усиления
1
Вес
73
ИнструкцииИнструкция
ОсобенностиМалые габариты
Малое число внешних пассивных элементов обвязки
Широкий диапазон питающих напряжений
Широкий диапазон сопротивлений нагрузки
Принцип работыУНЧ выполнен на интегральной микросхеме TDA7293. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления и возможность параллельного включения нескольких ИМС для работы с низкоомной нагрузкой (менее 4 Ом). Управление режимом работы ИМС осуществляется при помощи переключателя SW1. Для включения УНЧ SW1 необходимо замкнуть. Переключатель SW2 предусмотрен для технологических целей. Для нормальной работы усилителя SW2 должен находиться в положении 2-3. Напряжение питания подается на контакты Х3 (+), Х6 (-) и Х7 (общий). Источник сигнала подключается к Х1 (+) и Х2 (общий). Нагрузка подключается к Х4 (+) и Х5 (общий).
Конструкция устройстваКонструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2,5 мм. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для “мягкого” включения УНЧ. Микросхему усилителя необходимо установить на теплоотвод (в комплект набора не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.
Рекомендации по совместному применениюДля построения сабвуфера хорошо зарекомендовали себя активный фильтр для сабвуфера BM2115 и блок обработки сигнала для сабвуферного канала NM2117.
Схемы
Схема
Вариант питания 1
Вариант питания 2
НастройкаПравильно собранный УНЧ не требует настройки.
Техническое обслуживаниеПри достаточно низком уровне входного сигнала необходимо использовать предусилитель BM2118.
Вопросы и ответы как запитать усилитель от аккумулятораНужен DC/DС преобразователь с двухполярным напряжением на выходе. По другому не получится. Такого преобразователя в нашем каталоге нет.
