Характеристики
Высоковольтный дифференциальный зонд и изогнутый тестер ICTP9511 IV обычно
История изменения цены
*Текущая стоимость 15 184,12 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-28-2026 | 18069.20 руб. | 18972.55 руб. | 18520.5 руб. |
| Feb-28-2026 | 17917.47 руб. | 18813.42 руб. | 18365 руб. |
| Jan-28-2026 | 15032.99 руб. | 15784.15 руб. | 15408 руб. |
| Dec-28-2025 | 17613.31 руб. | 18494.65 руб. | 18053.5 руб. |
| Nov-28-2025 | 15336.94 руб. | 16103.56 руб. | 15719.5 руб. |
| Oct-28-2025 | 17310.34 руб. | 18176.29 руб. | 17743 руб. |
| Sep-28-2025 | 17158.48 руб. | 18016.83 руб. | 17587 руб. |
| Aug-28-2025 | 17006.66 руб. | 17856.22 руб. | 17431 руб. |
| Jul-28-2025 | 16854.6 руб. | 17697.57 руб. | 17275.5 руб. |
Описание товара
Краткое введение

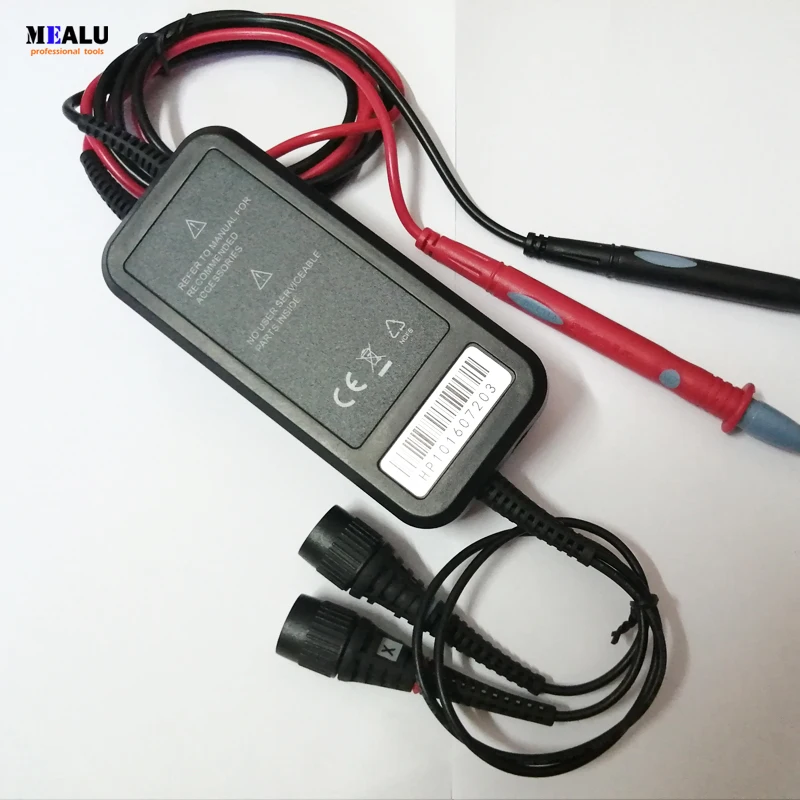

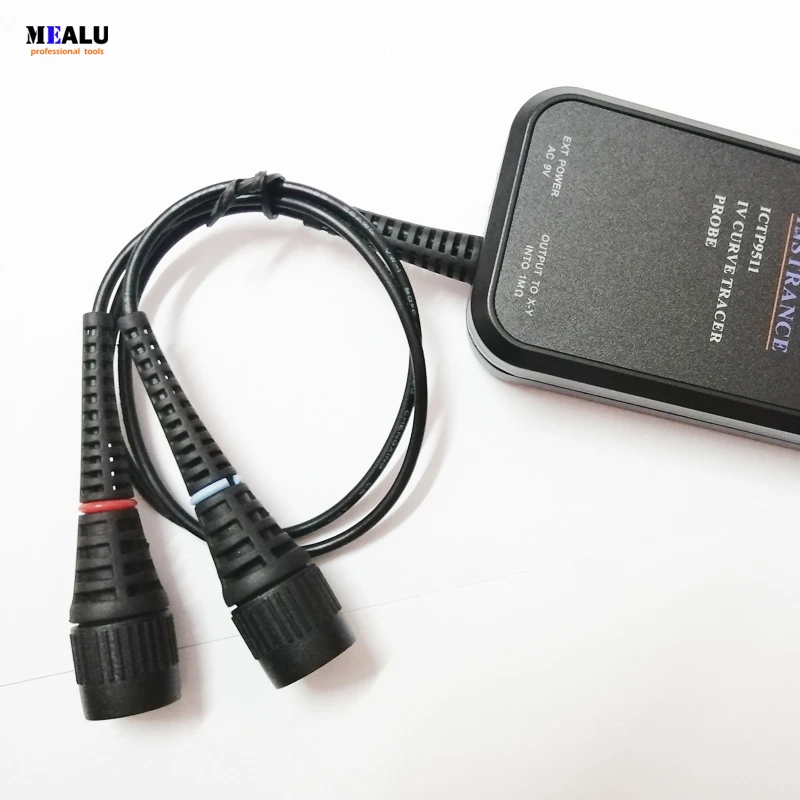

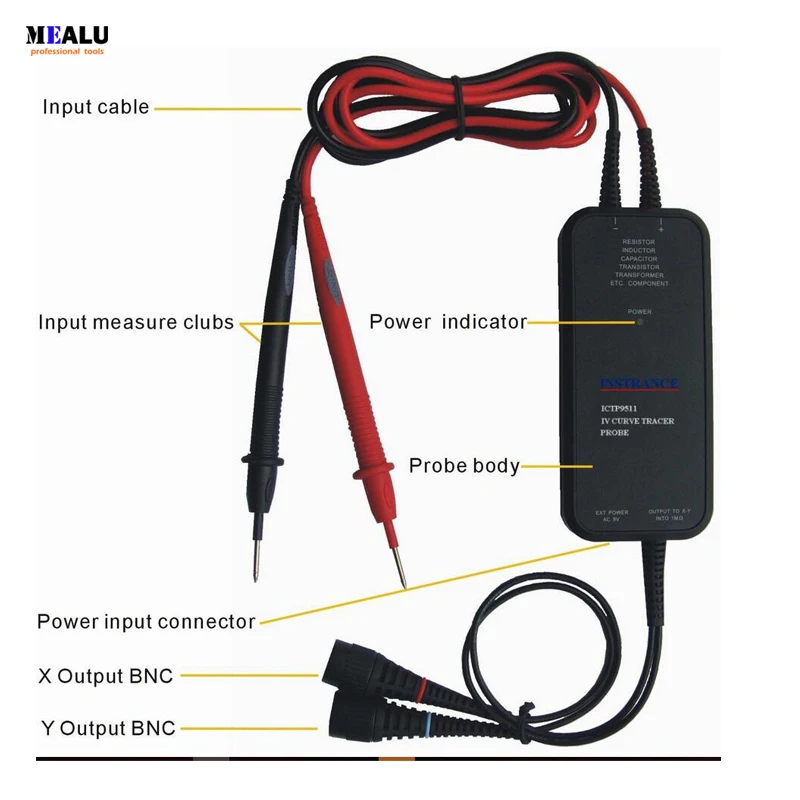

ICTP9511 IV curve tracer probe обычно используется с осциллографом. Отображение кривой I-V измеряемого объекта на экране осциллографа для измерения или анализа сопротивления, индуктора, конденсатора, транзистора, трансформатора и т. Д. Также может использоваться для анализа различных параметров цепи.
Если вы хотите проверить или отремонтировать PCBA или неправильный инструмент, сравнение с золотой доской может быть очень умным подходом в повседневной практике. Когда вы можете использовать его мастерски, эффективность будет намного выше, чем многометровый и рутинный зонд.
Возможно, самое превосходное в том, что ICTP9511 может быть использован, в то время как объект PCBA или инструмент не может быть позволен зарядить или включить. На самом деле, мы часто сталкиваемся с этими условиями. Например, если неправильный инструмент включен, ошибки могут увеличивать и увеличивать потери.
Он может использоваться в следующих местах, как правило:
- Проверьте комбинацию компонентов и компонентов
- Проверьте трансформатор или Катушки Двигателя
- Проверка и ремонт PCBA
- Проверка и ремонт электронных инструментов
- Измерение и анализ параметров цепи
- Базовый Электронный эксперимент
Основные характеристики
|
Электрическая спецификация |
|
|
Выход адаптера переменного тока |
AC9V 100mA |
|
Вход адаптера переменного тока |
AC220V 50 ~ 60 Гц |
|
Стандартная Механическая Спецификация |
|
|
Длина входного кабеля |
Приблизительно 100 см |
|
Длина выходного кабеля |
Около 50 см |
|
Корпус зонда |
120 × 55 × 24 (мм) |
|
Вес |
300 г |
|
Спецификация окружающей среды |
|
|
Рабочая температура |
0 ~ 40 ℃ |
|
Хранение температуры |
-10 ~ 45 ℃ |
|
Рабочая влажность |
85% RH |
|
Хранение влажности |
90% RH |
|
Рабочая высота |
3000 м |
|
Хранение высоты |
12000 м |
Пример I-V трассировки кривой для некоторых компонентов:

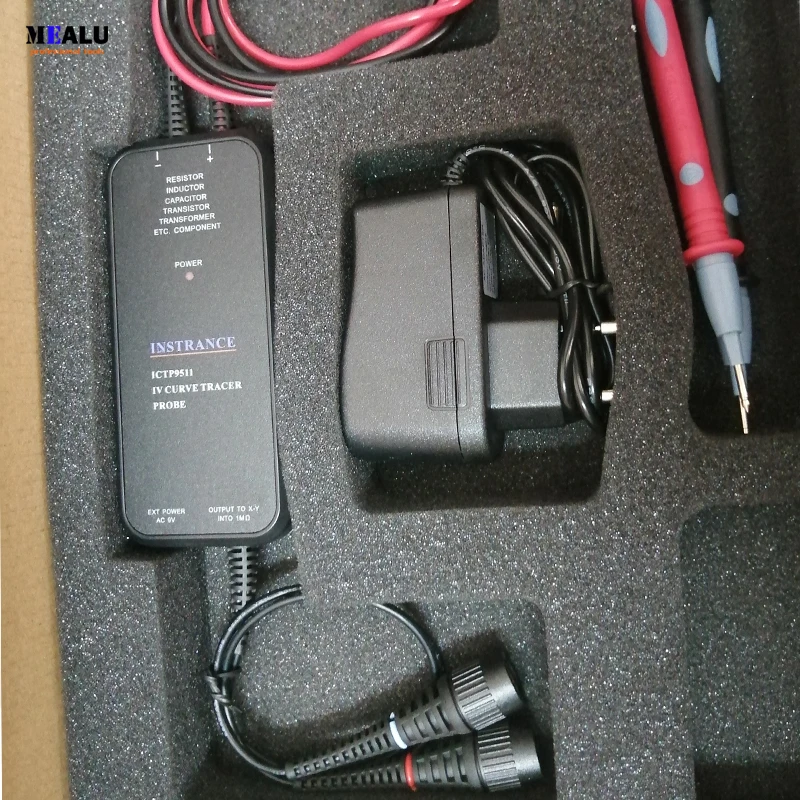

Упаковочный лист:
- 1 шт. зонд ICTP9511
- 1 шт. руководство по эксплуатации
- 1 шт. адаптер переменного тока
Подготовка к использованию
Перед подключением адаптера переменного тока к электрической розетке Проверьте напряжение линии. Напряжение линии должно совпадать со следующим списком. Если используется неправильное напряжение линии, это повредит продукт и адаптер переменного тока.
|
Входное напряжение адаптера переменного тока |
Частота |
|
AC220V |
50 ~ 60 Гц |
ВойнаNIng:Используйте только адаптер переменного тока, указанный для этого продукта
Избегайте травм и предотвращайте повреждение этого продукта.
Краткое введение

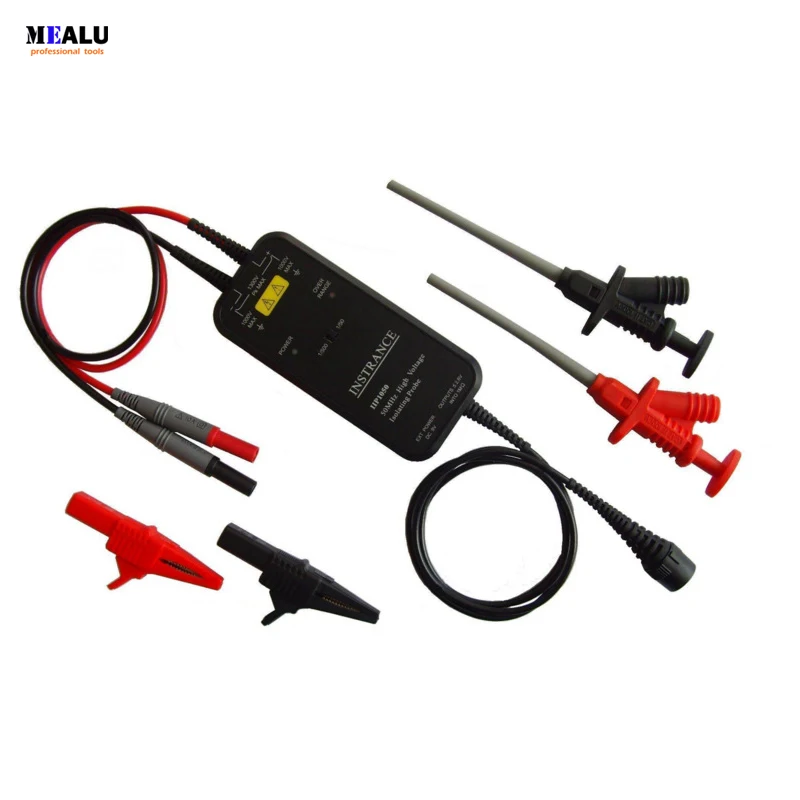

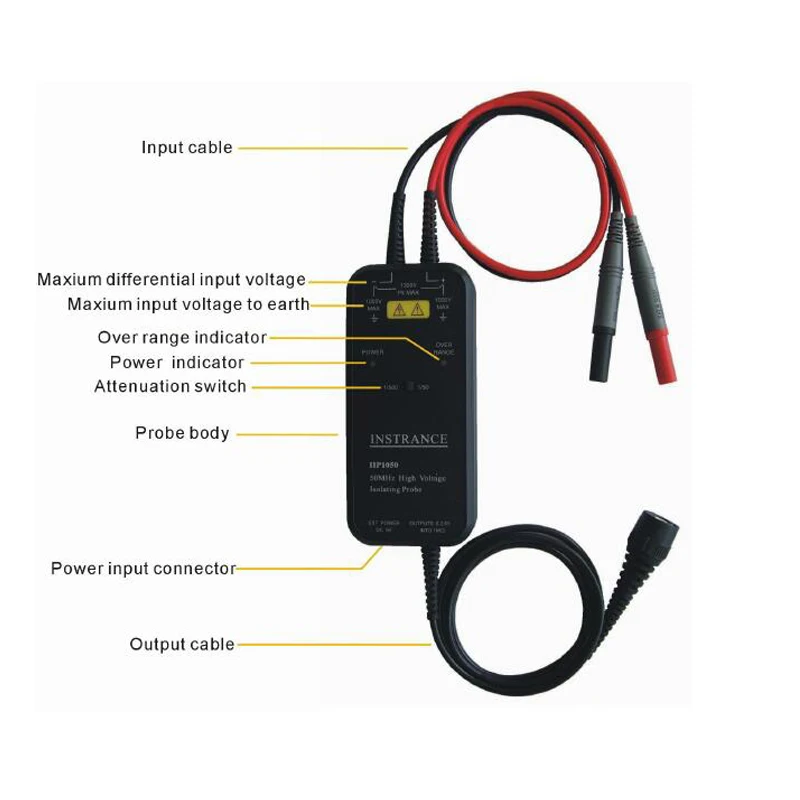

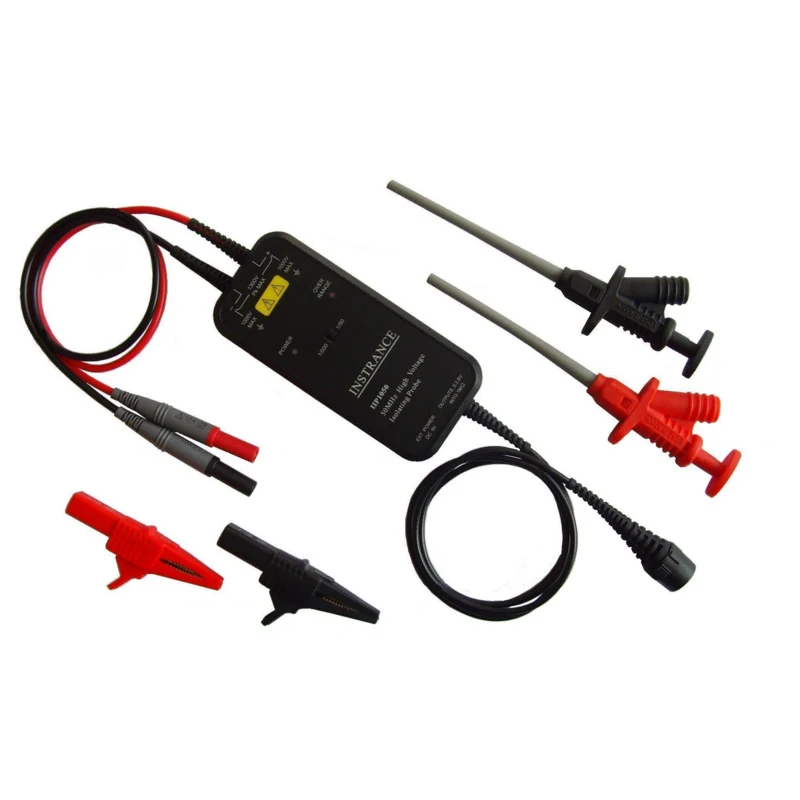

IIP1000 серия высоковольтный изолирующий зонд применяет дифференциальный входной режим. Он используется в месте, где необходимо измерять высокое напряжение или изолировать от земли, как правило.
IIP1000 серия высоковольтный изолирующий зонд поставляет два диапазона затухания 1/50 и 1/500 для выбора. Максимальное измеряемое дифференциальное напряжение составляет 130 в (постоянный ток + Пик переменного тока) и 1300 в (постоянный ток + Пик переменного тока) соответственно.
IIP1000 серия высоковольтный изолирующий зонд имеет функцию сигнализации по дальности действия. Это означает, что светодиодный индикатор красного цвета.
IIP1000 серия высоковольтный изолирующий зонд небольшой и надежный. Он имеет очень высокую стабильность, надежность и точность.
Он может использоваться в следующих местах, как правило:
- Измерение без подключения к земле
- Измерение высокого напряжения или сильного электричества
- Переключатель-режим питания дизайн
- Конструкция преобразования мощности переменного тока
- Инвертор и UPS
- Конструкция преобразователя
- Электронный дизайн балласта
- Дизайн электромотора
- Дизайн дисплея CRT
- Электрический и электронный эксперимент
|
Характеристики |
|||
|
Модель |
IIP1025 |
IIP1050 |
IIP1100 |
|
Полоса пропускания (-3 дБ) |
25 МГц |
50 МГц |
100 МГц |
|
Время подъема |
14ns |
7ns |
3.5ns |
|
Точность постоянного тока |
± 2% |
||
|
Соотношение |
1/50,1/500 |
||
|
Входное сопротивление |
Один конец к GND:4MΩ Между 2 входными концами: 8 мΩ |
||
|
Входная емкость |
Один конец к GND:7pF Между 2 входными концами: 3,5 PF |
||
|
Максимальное дифференциальное входное напряжение |
1/50: 130 в (постоянный ток + Пик переменного тока) 1/500: 1300 в (постоянный ток + Пик переменного тока) |
||
|
Максимальное входное напряжение в обычном режиме |
1000Vrms,CATⅡ 600Vrms,CATⅢ |
||
|
Шум |
1/50: ≤ 1,5 mVrms 1/500: ≤ 1mVrms |
||
|
Линейность |
± 1% |
||
|
Время задержки |
20ns ± 1ns |
||
|
CMRR |
DC: ≥ 80 дБ 100 кГц: ≥ 60 дБ 1 МГц: ≥ 50 дБ |
||
|
Перенапряжение сигнала тревоги |
1/50: 140 В ± 4 в (постоянный ток + Пик переменного тока) 1/500: 1400 В ± 4 0 В (постоянный ток + Пик переменного тока) |
||
|
Выход адаптера переменного тока |
DC9V,1000mA |
||
|
Вход адаптера переменного тока |
AC100 ~ 240 В, 50 ~ 60 Гц |
||
|
Механическая Спецификация |
|||
|
Длина входного кабеля |
IIP1025/IIP1050:60 см; IIP1100:30 см | ||
|
Длина выходного кабеля |
90 см |
||
|
Зажимы для аллигатора |
85 × 40 × 13 (мм) |
||
| Зажимы для клещей |
160 × 45 × 13 (мм) |
||
|
Корпус зонда |
120 × 55 × 24 (мм) |
||
|
Вес |
160 г |
||
|
Экологические характеристики |
|||
|
Рабочая температура |
0 ~ 40 ℃ |
||
|
Температура хранения |
-10 ~ 45 ℃ |
||
|
Рабочая влажность |
85% RH |
||
|
Humidty для хранения |
90% RH |
||
|
Рабочая высота |
3000 м |
||
|
Высота хранения |
12000 м |
||

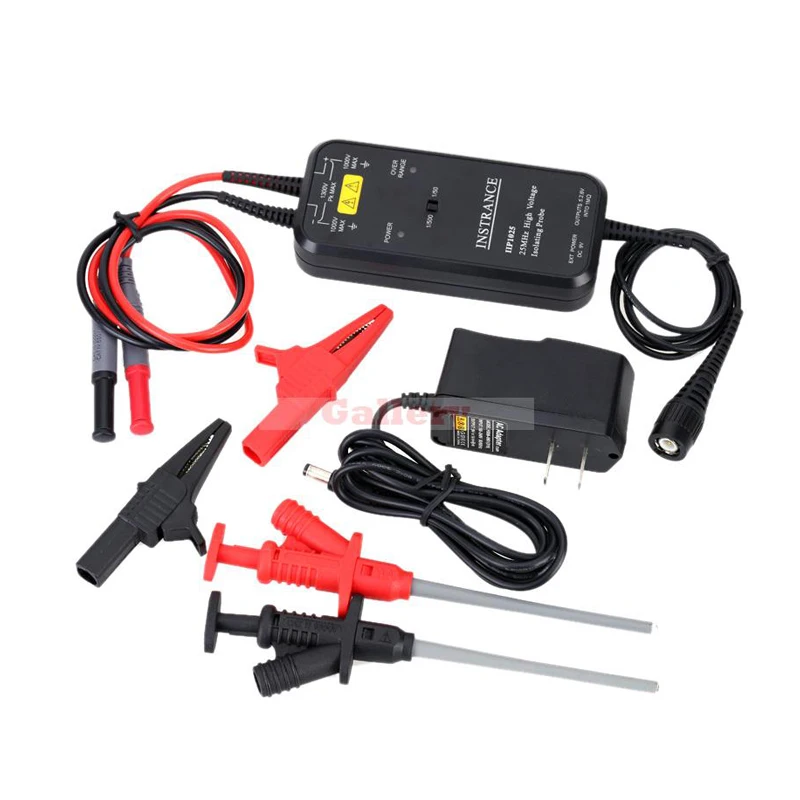

Упаковочный лист:
- 1 шт высоковольтный изолирующий зонд
- 1 шт. руководство по эксплуатации
- 1 шт. адаптер переменного тока (США или ЕС)
- 1 шт. красный зажим аллигатора
- 1 шт. черный зажим аллигатора
- 1 шт. красный зажим
- 1 шт. черный зажим клещи
