DC 5V ID карты декодер rfid-считыватель модуль 125 кГц TK4100 RF UART ввода-вывода Выход доска

DC 5V ID карты декодер rfid-считыватель модуль 125 кГц TK4100 RF UART ввода-вывода Выход доска

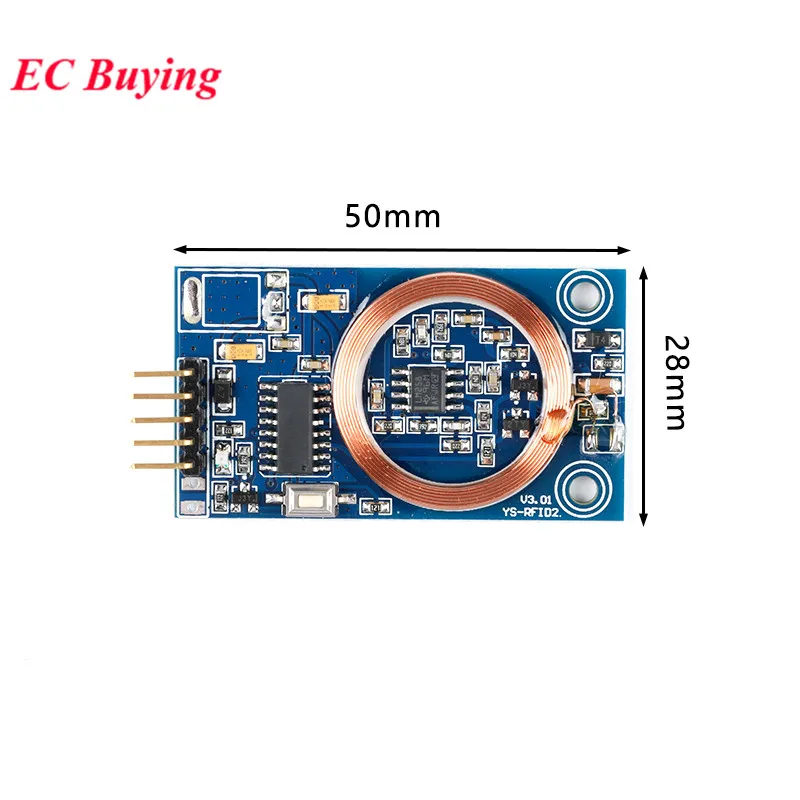

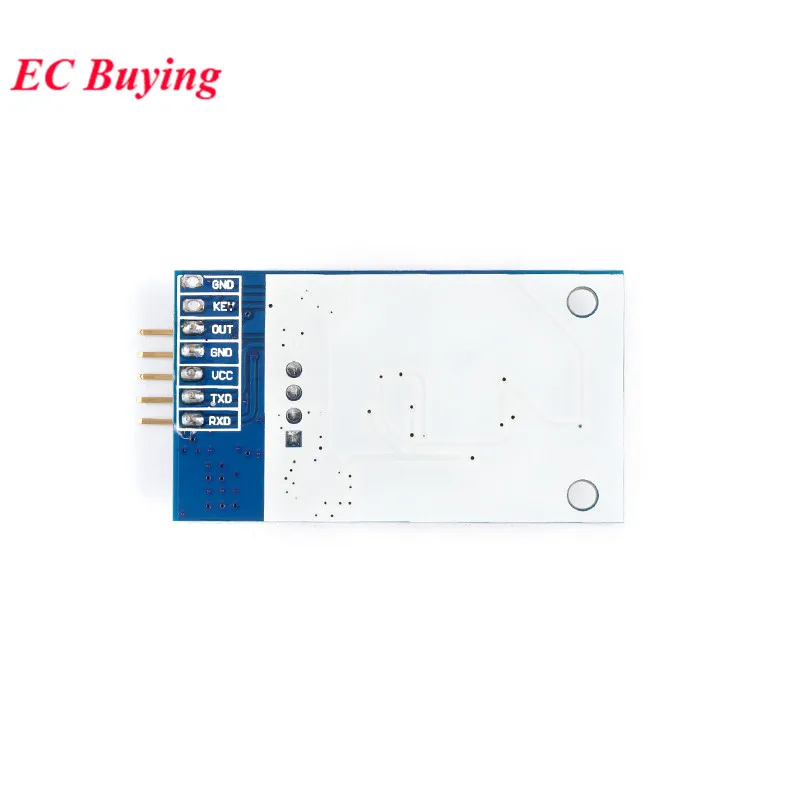

Введение продукта: Этот продукт является модулем декодирования ID-карты. После обнаружения ID карты, мы будем активно панель расшифровки жидкокристаллического дисплея и выход 10 номер карты. Он также имеет выходной порт, который может выводить высокие и низкие уровни, которые могут отвечать требованиям общих удостоверений личности, таких как чтение, удаление и регистрация. Карта работы! Параметры продукта: Размер изделия: 5x2.9x0.5cm Напряжение питания: 5 В постоянного тока Рабочий ток: 26 мА Ток после индукционной карты: 20 мА Расстояние срабатывания: измерить расстояние между большой карты составляет 1-2,3 см. (Типичное значение выше, чем 1,5 см, могут быть выполнены по индивидуальному заказу для больших расстояниях с диагональю экрана 3-6 см) Выход напряжение: около 4,3 вольт постоянного тока (в тех случаях, когда 5V источника питания) Тип Поддержки: Поддержка чтения ID карты, ID карты доступа, VIP Брелок ID карты номер Скорость передачи данных: поддерживает 4 дополнительных скорости передачи данных, 4800, 9600, 57600, 115200bps Номер карты памяти: в общей сложности могут храниться номера карт 0-34, в общей сложности 35 ID-карт Интерфейс: 1 TTL последовательный порт, 1 выходной порт Поддержка чипа ID карты Модель: 125K TK4100 Рабочая температура: от-20 ℃ до 70 ℃ Принцип работы: после того, как модуль определяет ID карты, это активно Декодирует и подаёт 10 номер карты. Если порт IO зарегистрированной карты также выдает высокий уровень Описание интерфейса: RXD: TTL последовательный порт приема TXD: TTL последовательный порт отправки VCC: 5 В блок питания положительный GND: 5 в источник питания отрицательный Выход: выходной порт, когда карта записана, он выводит s высокий уровень, когда он близок к датчику, и возвращается на низкий уровень после ухода. Ключ: удерживайте нажатие перед включением, а затем включите питание, снимите все записи карт Инструкции по использованию: Протокол последовательной связи 1. Метод декодирования ID карты: Идентификационная карта декодируется и выводится сразу же после приближения, и Серийный порт выводит номер карты один раз. Персонажа формат: "номер карты: xxXXXXXXXx @" (номер карты 10 номер карты стоимость доставки согласно фактической идентификационной Карты) 2. Метод удаления и регистрации карты последовательного порта (1) Удалите все карты, и формат полученного персонажа последовательного порта: «удалить карту: все @» ------- ответ «удалить все заполненные» (2) Чтобы удалить карту, формат полученного персонажа последовательного порта: «удалить карту: карта O0 @»-ответ «карта 0 удалить полностью» (3) при регистрации определенной Карты Формат персонажа последовательного порта приема: «зарегистрированная карта: карта 00 @» --- ответ «Старт регистрации карты», Светильник индикатора продолжает мигать и ожидает приближения карты, после завершения регистрации --- ответ «Регистрация завершена» (если карта 1 имеет карту, она будет перезаписана) (4) узнать о всех картах, формат последовательного порта, полученного символов: "карточка запроса: все @" ----- Формат ответа на все номера карт: Номер карты 0: xxxxxxxx @ Номер карты 2: xxxxxxxx @ 3. Метод настройки скорости передачи данных последовательного порта: (1) Формат приема последовательного порта: "установить скорость передачи данных: xxxx @" Скорость передачи данных: 4800, 9600, 57600, 115200. Если вы хотите установить скорость передачи данных до 960O, отправьте: «Установите скорость передачи данных: 9600 @» Примечание: регистрация может быть зарегистрирована только в соответствии с заказом. Если серийный номер был зарегистрирован, он может быть повторно зарегистрирован. Если серийный номер не был зарегистрирован, регистрация будет организована в соответствии с заказом, и регистрация не может быть пропущена. -То же самое верно для удаления. Если есть 10 карт, если первая карта удалена, осталось 9 карт, а Оригинальная карта 2 становится картой 1 Поддерживающее программное обеспечение для настройки Описание: Это программное обеспечение является общим помощником последовательного порта. Используйте rs, чтобы подключить USB к TTL и подключить модуль к компьютеру для использования этого программного обеспечения. Для клиентов, которые более хорошо владеют MCU serial assistant, вы также можете использовать функцию трансивера последовательного ассистента для реализации настроек, И вам не обязательно нужно использовать программное обеспечение, предоставленное этим магазином. В то же время клиентам, которые подключены к микрокомпьютеру с одним чипом, не нужно использовать это программное обеспечение и может быть непосредственно управляется микрокомпьютером с одним чипом. Использование с компьютером: 1. Подключите USB к TTL к модулю считывания удостоверений личности и подключите его к компьютеру 2. Откройте «RFID2 модуль настройки программного обеспечения», выберите соответствующий com-порт и откройте последовательный порт 3. В это время вы можете добавить регистрационную карту и удалить карту в соответствии с вашими потребностями. Использование с MCU: 1. Сначала напишите программу протокола последовательной связи MCU, соответствующий модулю считывания ID-карт. Например, микрокомпьютер с одним чипом может отправить регистрационную карту и удалить светильник карты в модуль считывателя удостоверений личности, И может получить и оценить текущий номер карты и другие операции через последовательный порт. (Можно комбинировать с помощником последовательного порта для отладки) 2. Подключите микрокомпьютер с одним чипом и модуль считывания ID карт, а затем вы можете выполнить команду последовательного порта трансивера в соответствии с ситуацией микрокомпьютера с одним чипом. Сделать. Если микроконтроллер сначала записывает идентификационный номер карты, в следующий раз, когда идентификационная карта будет обнаружена снова, микроконтроллер определит, является ли она текущей. Записанный номер карты, если да, выполните соответствующие операции. (Например, чтобы открыть дверь и включить свет и т. д.)
