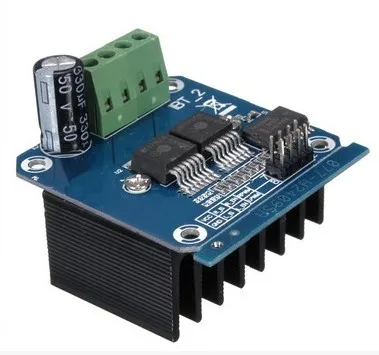

Высокая Мощность смарт-двигатель автомобиля приводной модуль BTS7960 43A

Высокая Мощность смарт-двигатель автомобиля приводной модуль BTS7960 43A

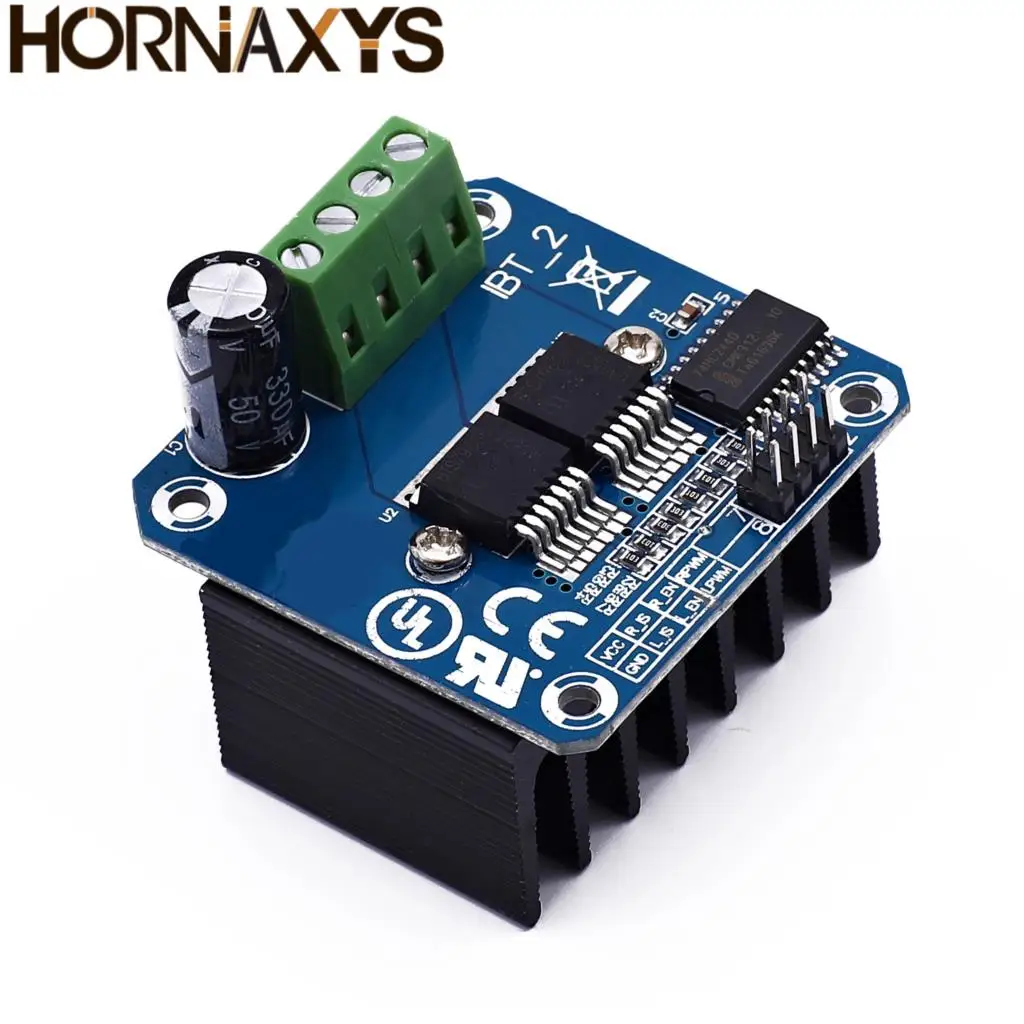

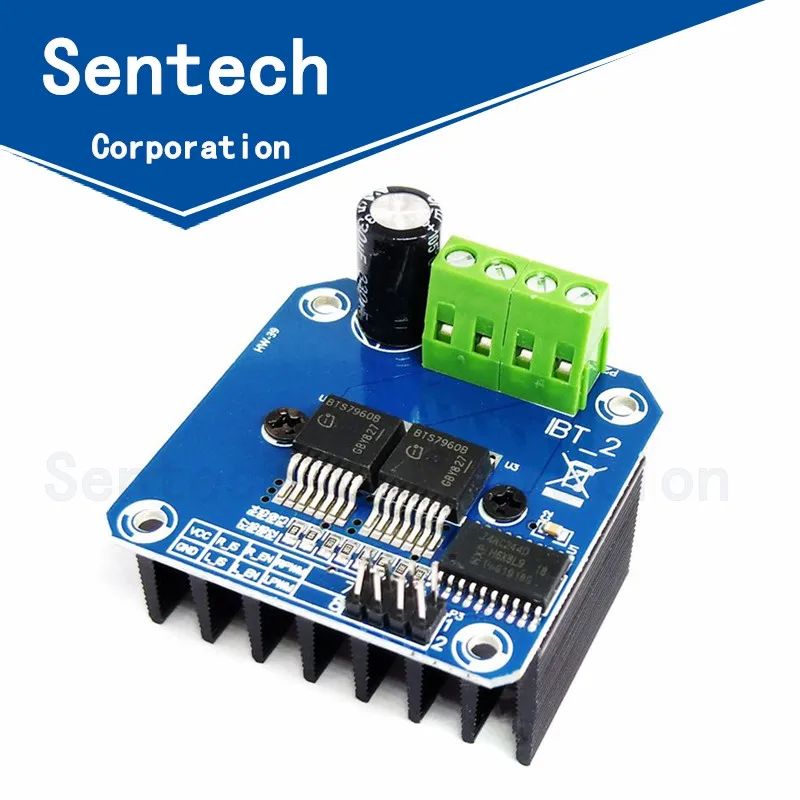

Skype: техническое описание запроса wingxine и демонстрационное видео. Обзор модуля драйвера двигателя высокой мощности BTS7960B H-bridge 43A: В этом драйвере используются чипы Infineon BTS7960, состав которых состоит из высокомощного модуля драйвера H-bridge с тепловой защитой от перегрузки по току. Двойная схема BTS7960 H-bridge driver, с сильным приводом и торможением, эффективно изолирующая микроконтроллер и драйвер двигателя! Высокое напряжение 43A Особенности: Двойной мостовой драйвер BTS7960 с большим током (43 а) H; 5 в изоляция с микроконтроллером и эффективная защита микроконтроллера; 5 В индикатор питания на плате; Индикатор напряжения выходного конца драйвера двигателя; Может паять радиатор;     Просто нужно четыре линии от MCU до модуля драйвера (GND. 5 В. PWM1. PWM2); Источник питания с изоляционным чипом 5 В (подходит для MCU 5 В); Размер: 4*5*1,2 см; Возможность движения задним ходом двигателя вперед, две частоты входного сигнала ШИМ до 25 кГц; Два тепловых потока проходят через выход сигнала ошибки; Изолированный чип питания 5 В (может быть совместно с MCU 5 В), также можно использовать встроенный источник питания 5 В; Напряжение питания от 5,5 В до 27 в;
