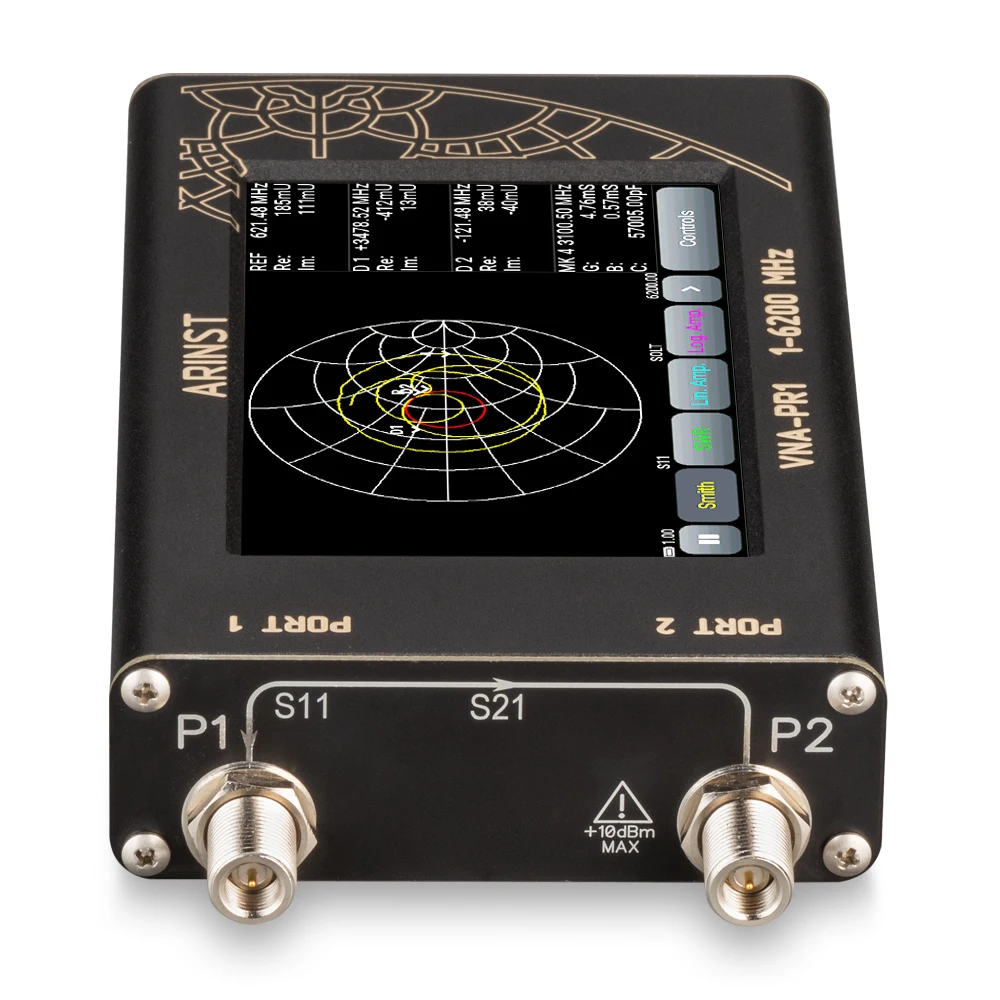

Портативный двухпортовый векторный сетевой анализатор ARINST VNA-PR1 предназначен для измерения соответствия характеристик пассивных и активных радиоустройств (антенны, кабели, фильтры, аттенюаторы, усилители), проверьте целостность высокочастотных кабелей, измерьте их параметры и другие радиолюбительские измерения.

Устройство измеряет параметры S11 и S21, соотношение волн постоянного напряжения (VSWR), сопротивление, поглощение, фазу, время задержки группы (GD), потери и расстояние до повреждения кабеля.

Вы можете скачать инструкции herewww.Флуоресцентный

Для кого?

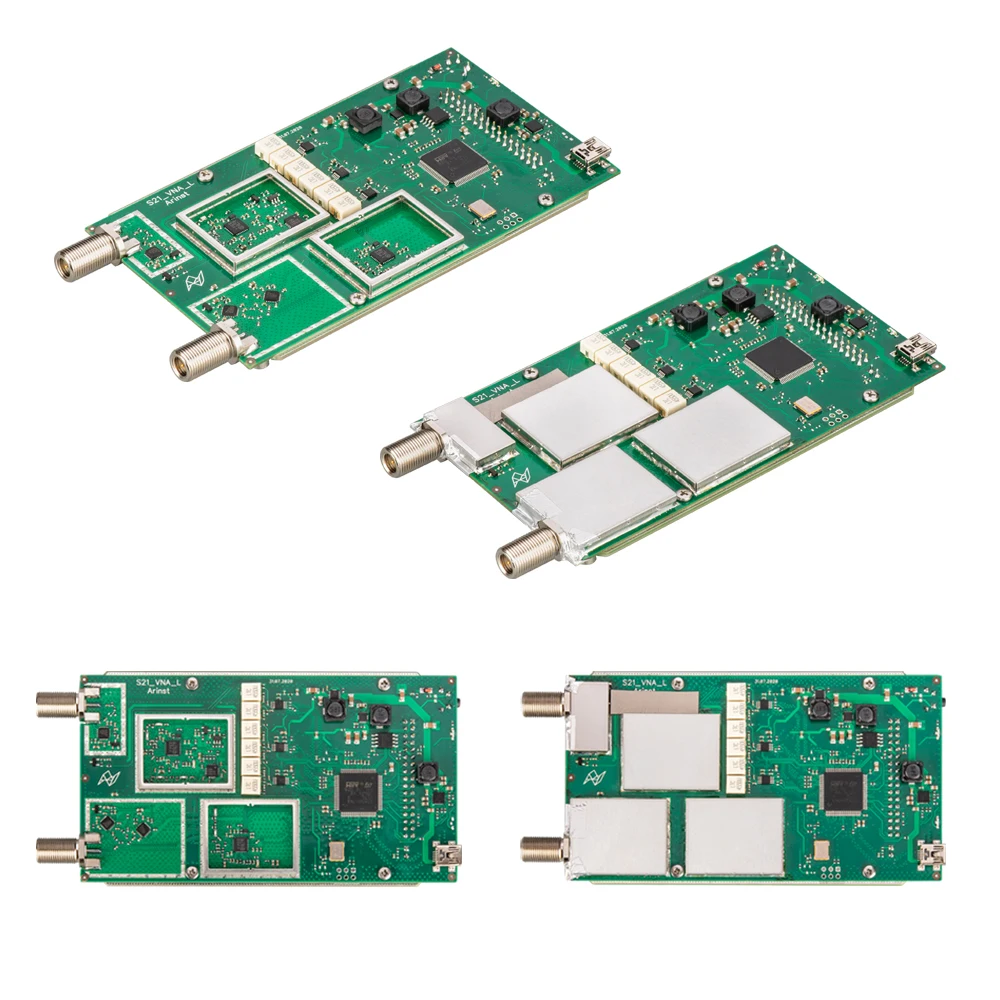

Анализатор ARINST VNA-PR1 сделан в прочном алюминиевом корпусе в виде мобильного устройства с автономным источником питания и предназначен в первую очередь для работы непосредственно на месте, так как он характеризуется низким энергопотреблением с низким весом и компактным размером. Анализатор будет особенно полезен для телекоммуникационных компаний, которые устанавливают и поддерживают антенны, усиливают Сотовую связь и т. Д. Он может использоваться сервисными центрами и ремонтными командами для выполнения RF анализа кабелей и антенн на месте во время ввода в эксплуатацию или ремонтных работ. Кроме того, устройство идеально подходит для мастерских, радиолюбителей, образовательных учреждений и лабораторий.

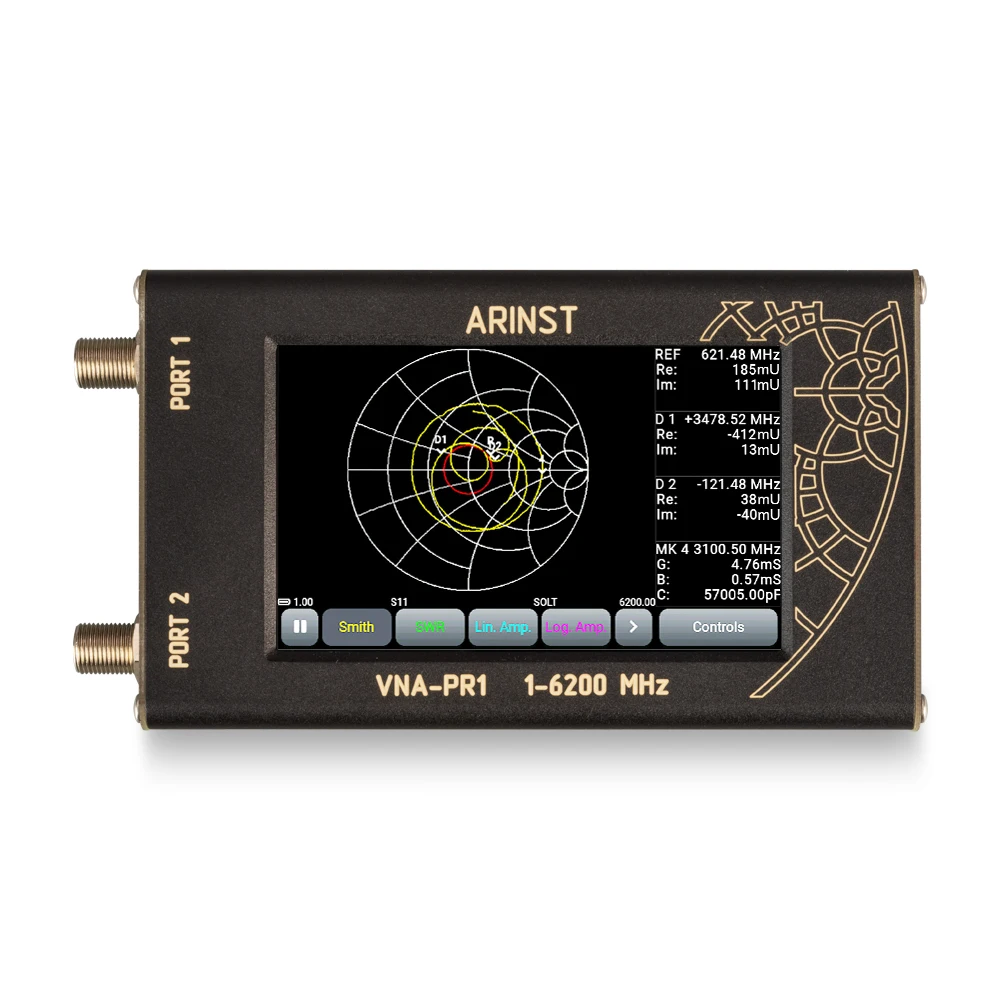

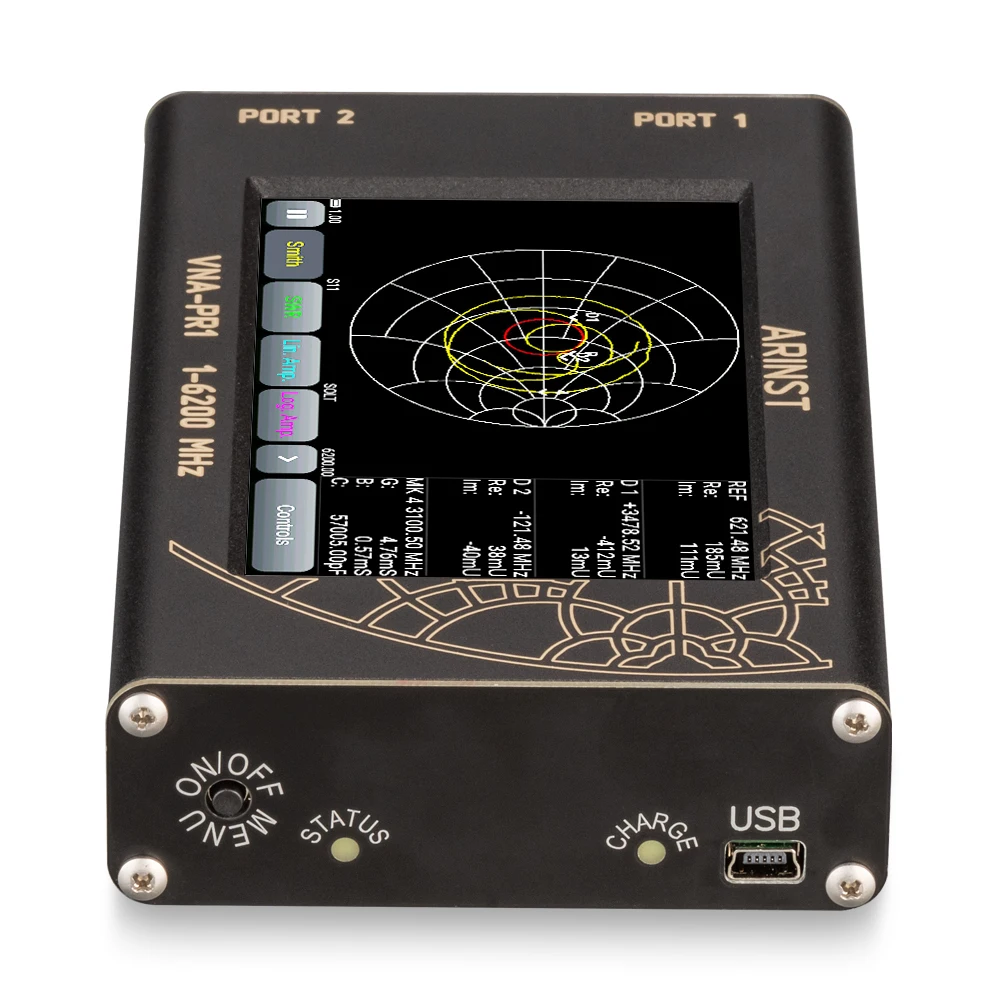

Аппарат оснащен 4-х цвет резистивный сенсорный экран для отображения результатов измерений и управления устройством.

Например, с помощью устройства вы можете выполнить следующую работу:

• Выполните соответствие сопротивления с помощью схемы Smith

• Измерьте коэффициент стоящей волны

• Измерьте частотную реакцию активных устройств

• Измерьте затухание в кабеле

• Измерьте расстояние, чтобы повредить кабель или его длину

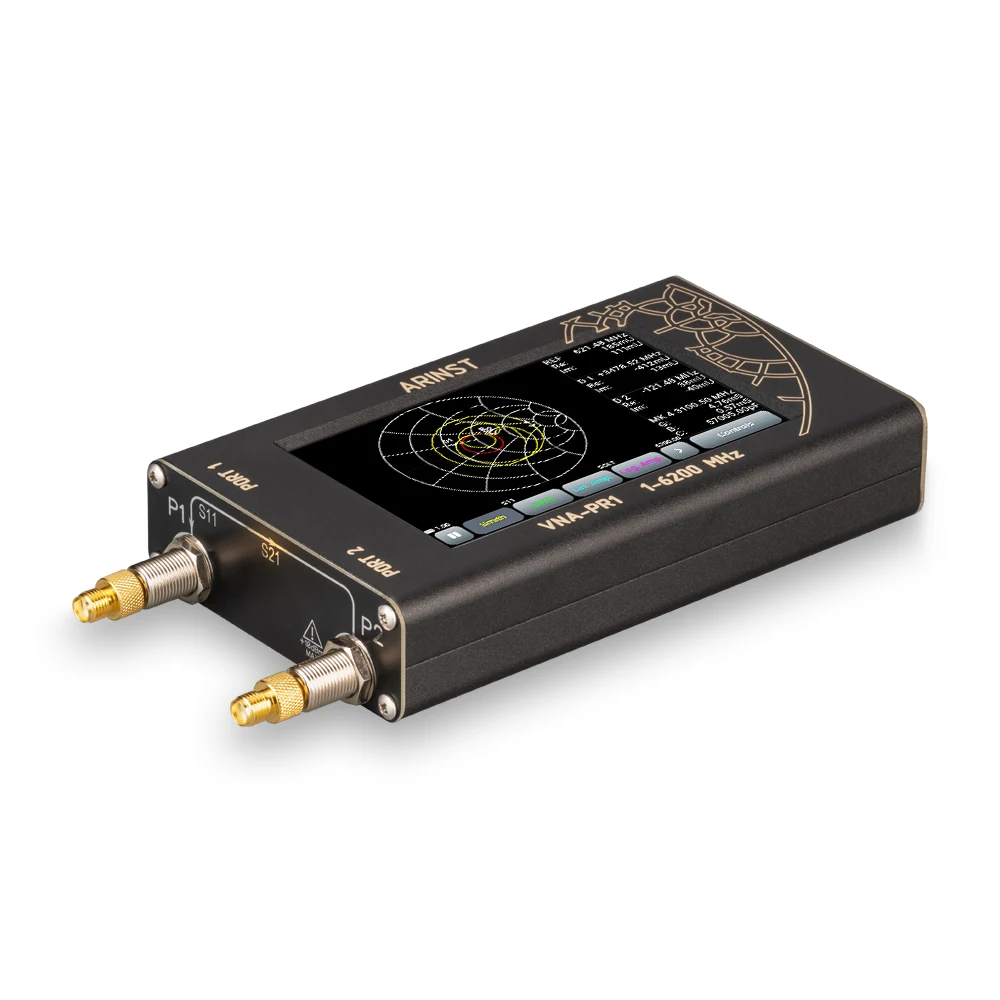

Преимущества ARINST VNA-PR1

• 4-дюймовый цветной сенсорный экран позволяет быстро настроить параметры сканирования и отображение результатов измерений

• Простой и интуитивно понятный экранный интерфейс устройства

• Широкий диапазон рабочих частот: от 1 до 6200 МГц

• Высокая скорость сканирования-1000 точек/с

• Низкая ошибка коэффициента отражения измерения: 0,25 дБ и 0,7 ° на всем диапазоне частот

• Регулировка выходной мощности генератора сигнала зонда

• Возможность отображения до четырех независимых маркеров на всех графиках, что позволяет точно оценить измеренный параметр

• Отображение практически всех возможных интерпретаций коэффициента отражения

• Сохранение 32 пользовательских пресетов и 32 результатов измерений-следов

• Настройка пороговой линии SWR для карт Smith, Polar, SWR и Log. Amp (в режиме измерения S11)

• Возможность измерения расстояния для повреждения и потери кабеля

• Возможность компенсации электрической длины кабеля

• Сдвиг амплитудной шкалы при измерении частотной реакции активных устройств и аттенюаторов

• Малый вес и Размеры: 400 грамм с «карманом» размеры 150 × 81 × 27 мм

• Интеллектуальная система для определения максимального зарядного тока в зависимости от источника питания

• Встроенный 5000 mAh батареей обеспечивают длительную точность до 2,5 часов автономной работы

Характеристики ARINST VNA-PR1 1-6200:

• Диапазон рабочих частот1-6200 МГц

• Входные разъемыSMA (женский)

• Разрешение частоты для частот 1-100 МГц100 Гц

• Разрешение частоты для частот 100-6200 МГц10 кГц

• Максимальное количество точек сканирования1000

• Скорость сканирования1000 точек/с

• Динамический диапазон S21 (BW = 250 Гц) для частот 1-1,5 МГц> Тип 60 дБ. 70

• Динамический диапазон S21 (BW = 250 Гц) для частот 1,5-4500 МГц> 80 дБ тип. 90

• Динамический диапазон S21 (BW = 250 Гц) для частот 4500-6200 МГц> 70 дБ тип. 75

• Направленность моста не регулируется по всему диапазону> 12 дБ

• Направленность эффективная {1} (после полной однопортовой калибровки)> 55 дБ

• Входное волновое соотношение<2

• Погрешность измерения фазы {1}<0,7 °

• Погрешность измерений {1}<0,25 дБ

• Разрешение для определения расстояния до повреждения {2}(C x VF) / 2S m

• Максимальная длина измеренного кабеля {3}, когда VF = 13000 м

• Компенсация электрической длины кабеля, когда VF = 1± 3 м

• Максимальное входное напряжение постоянного тока25 в

• Максимальная входная мощность, поставляемая в порты+ 10 дБм

• Максимальная мощность зондирующего сигнала {4}< -5 дБм

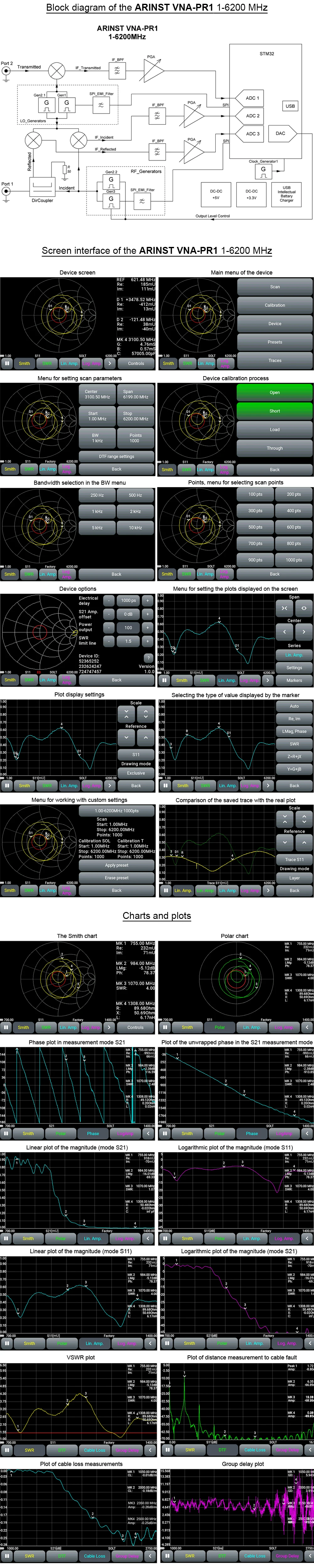

• Отображенные диаграммы:Диаграмма Смита; Полярная диаграмма; Фаза коэффициента отражения S11 и коэффициент передачи S21; Величина S11 и S21; Логарифмическая величина S11 и S21; SWR; Расстояние до отказа; Потеря кабеля, групповая задержка.

• Количество настроек пользователя для запоминания32

• Количество следов для запоминания32

• Диапазон рабочих температур0. .. + 40 ° С

• Диагональ экрана4"

• Тип экранаСенсорный, резистивный

• Разрешение экрана800 х 480

• Максимальное потребление тока, при зарядке аккумулятора≤ 2 А5

• Максимальное потребление тока, при работе от аккумулятора~ 1 A

• Максимальное потребление тока, при использовании USB с зарядкой батареи {6}≤ 2 А5

• Емкость аккумулятора5000 мАч

• Время непрерывной работы батареи {7}2,5 h

• Время зарядки аккумулятора {5}~ 3,5 h

• Габаритные размеры (Д × Ш × В)150 × 81 × 27 мм

• Вес0,4 кг

{2} где C-это светильник скорости m/s; vf-фактор скорости (отношение скорости распространения электромагнитных волн в кабеле к скорости распространения электромагнитных волн в вакууме), принимает значения от 0,1 до 1 (в зависимости от того, кабель); Невысокий массивный каблук, автоматическому сканированию Частотный диапазон (Гц).

{3} зависит от количества затухания в кабеле и является пределом индикации на дисплее.

{4} с возможностью уменьшения.

{5} при подключении устройства к зарядному устройству с выходным током не менее 3 А.

{6} если ваш компьютер имеет ограничение на максимальный ток, поставляемый к usb-порту, устройство автоматически ограничит максимальный зарядный ток в соответствии с текущей спецификации USB.

{7} при температуре окружающей среды 20 ± 5 °C после полной зарядки аккумулятора.

Оборудование:

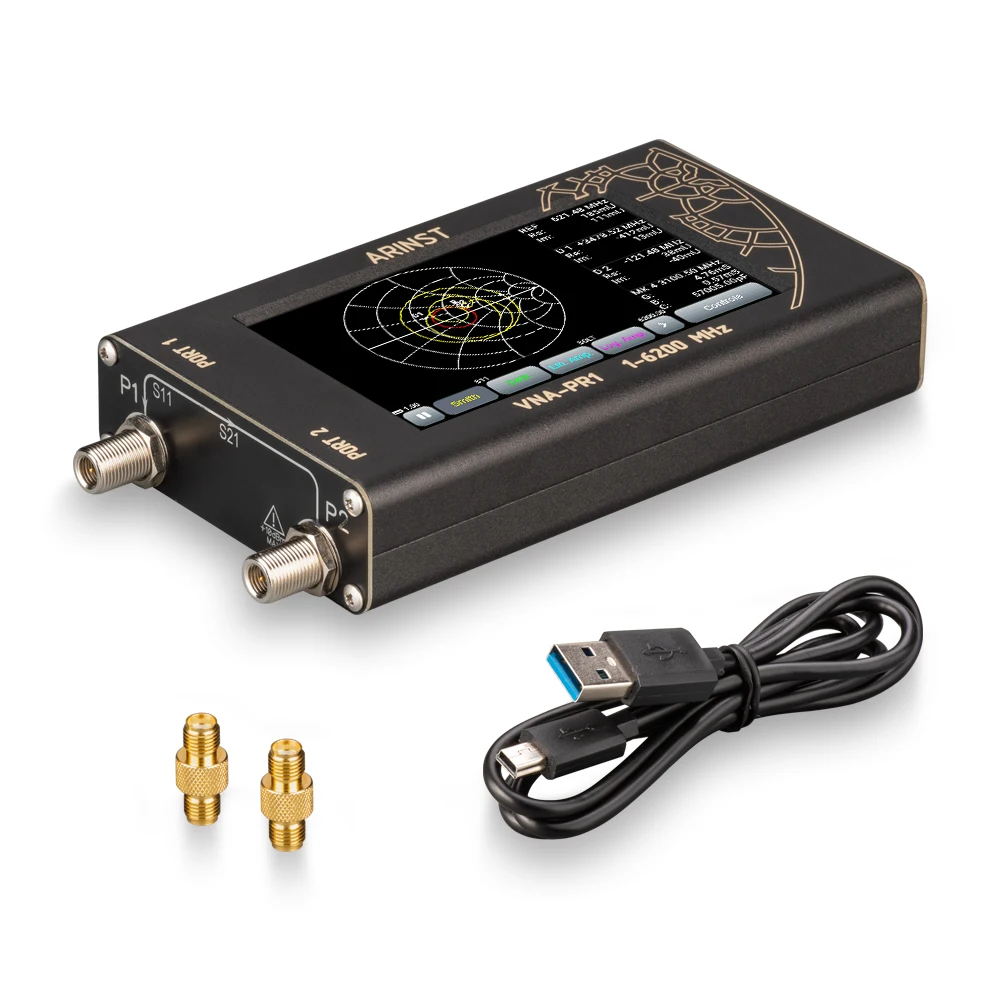

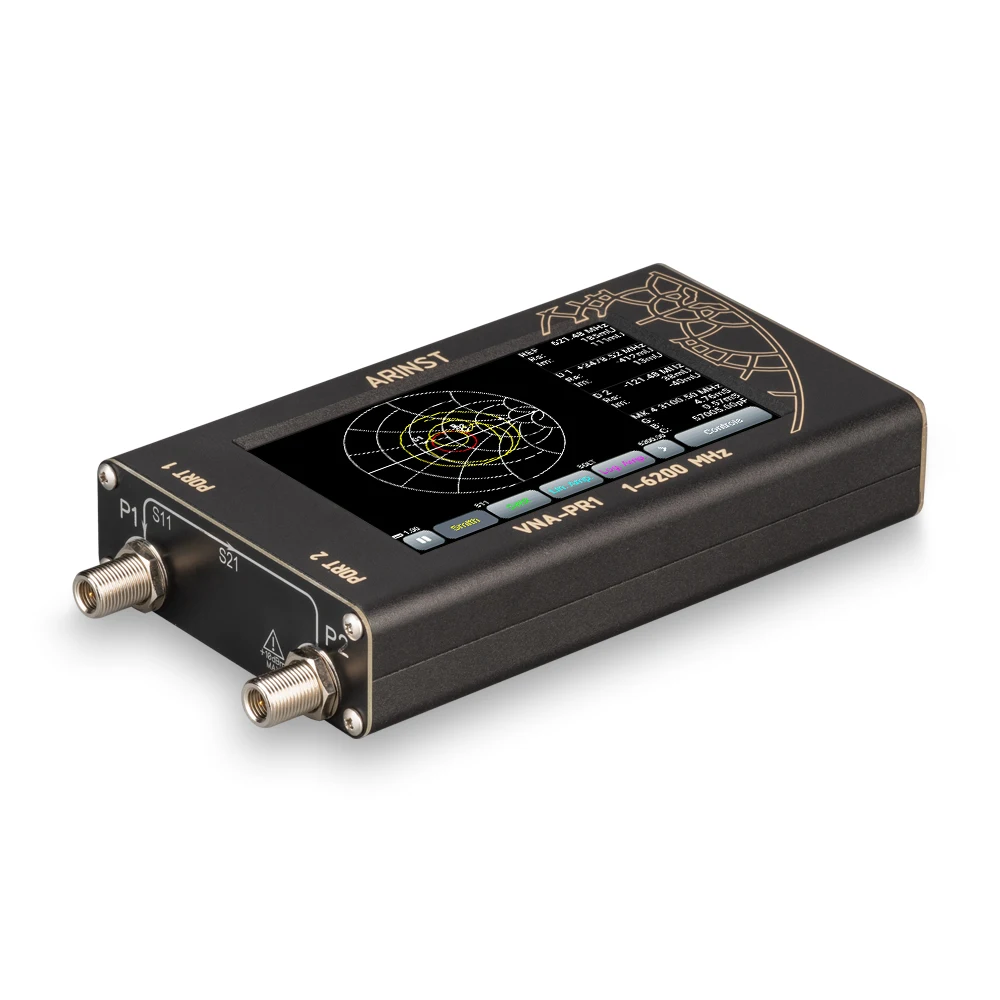

• Устройство

• Соединительный кабель с разъемом USB

• Адаптер SMA(female)-SMA(female) для защиты разъемов от износа

• Посылка

Официальный сайт: www.arinst.net

Дополнительная информация:

• Устройство не является профессиональным измерительным прибором и предназначено для радиолюбителей.

• При необходимости мы можем разобрать устройство так, чтобы он легче прошел таможню. Для сборки требуется только отвертка.

Возможные виды доставки:

1. Бесплатная доставка по обычной почте с номером отслеживания. Срок доставки от 11 до 23 рабочих дней.

2. Доставка через DHL. Стоимость доставки указана в таблице ниже. Время доставки от 2 до 7 рабочих дней в зависимости от страны. Например, время доставки в США составляет до 4 рабочих дней.

3. Чтобы упростить оплату таможенных пошлин, мы можем указать низкую цену товаров.
