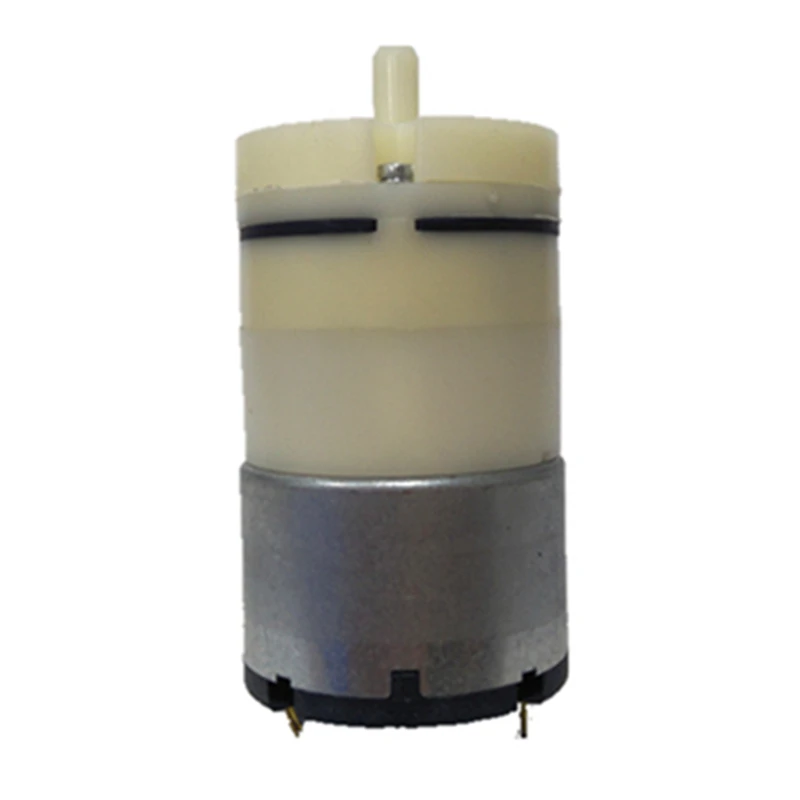

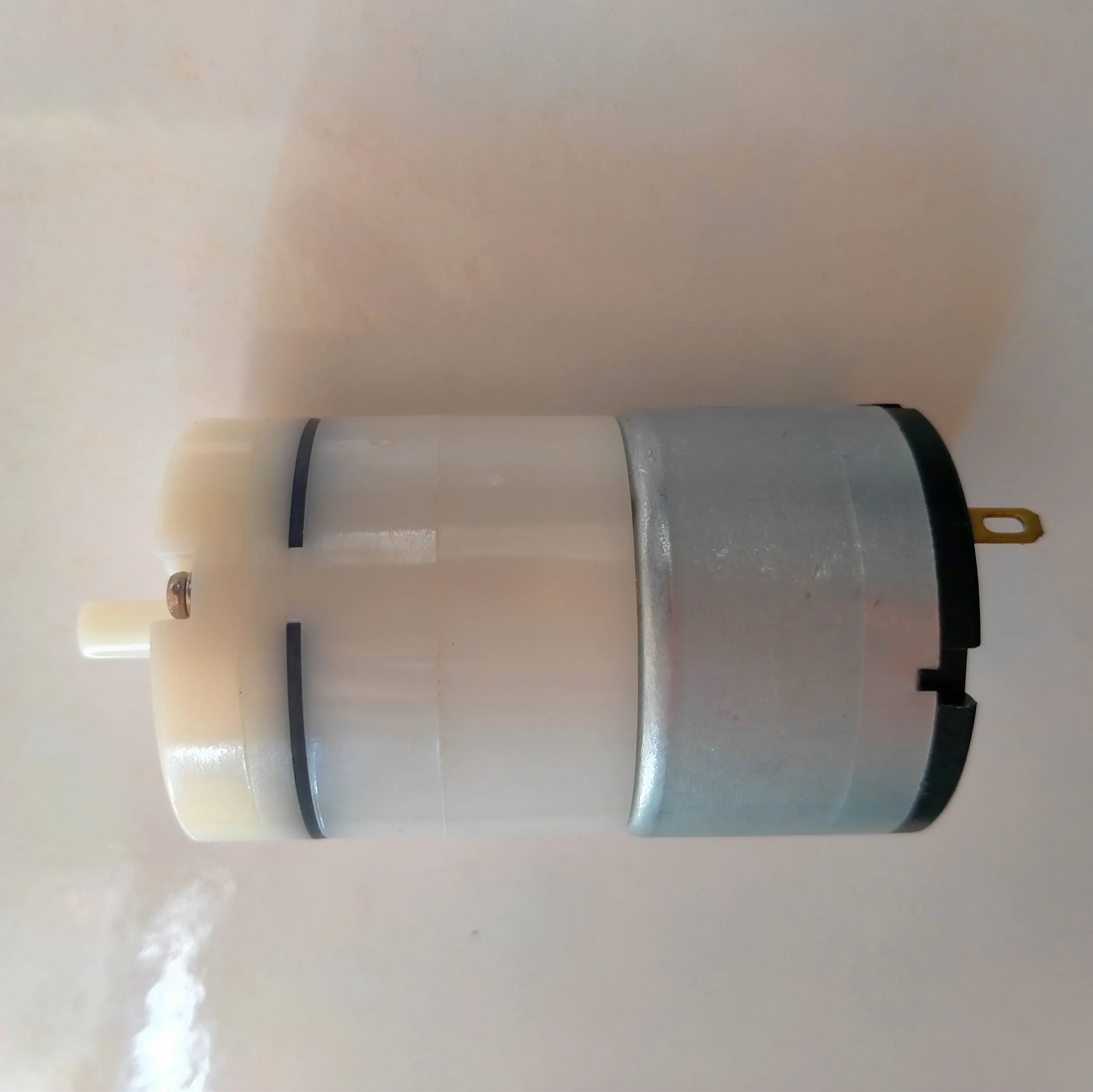

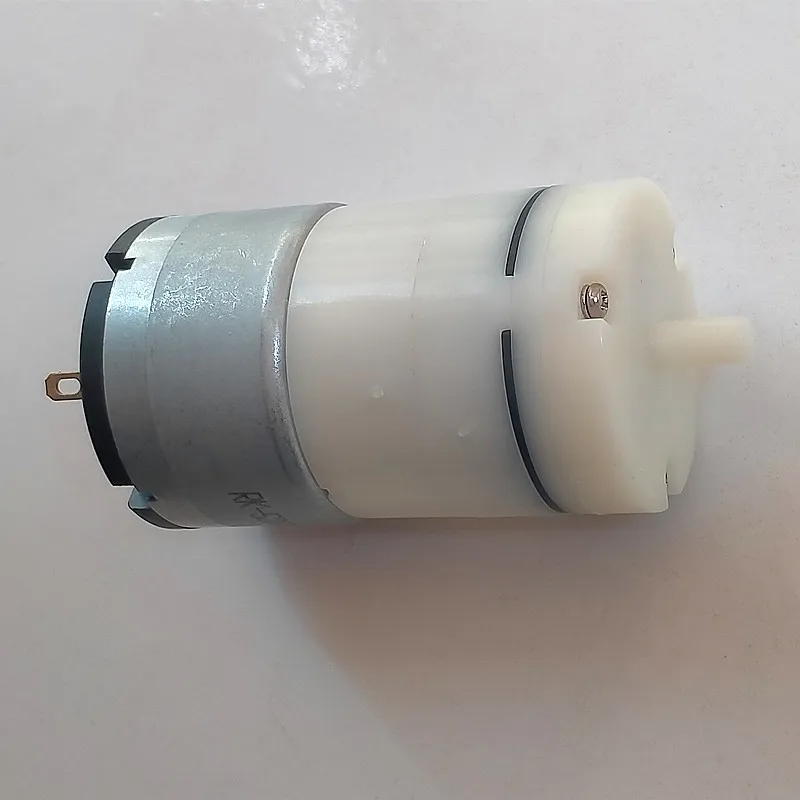

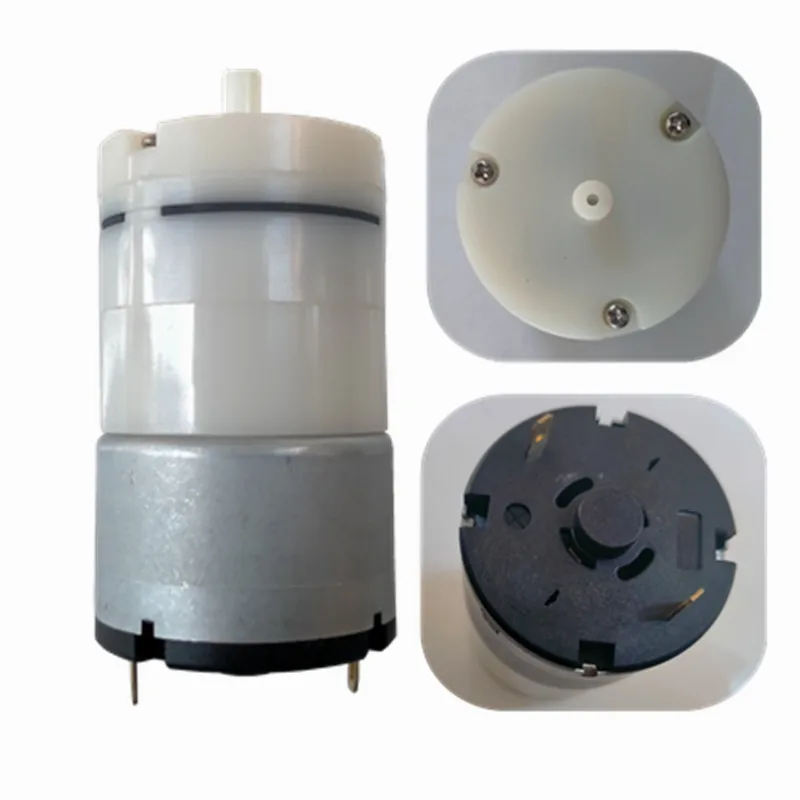

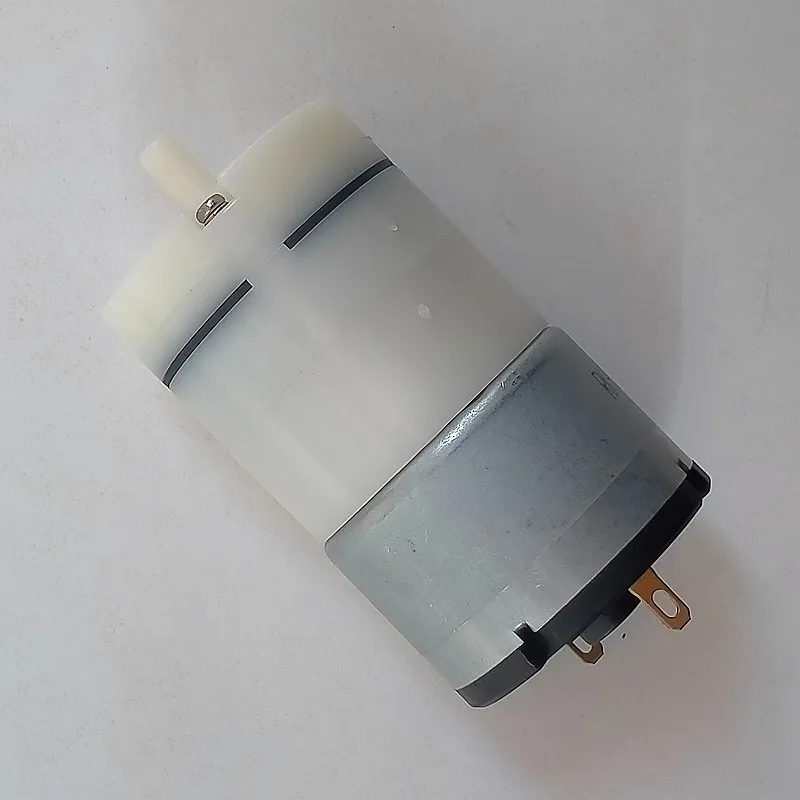

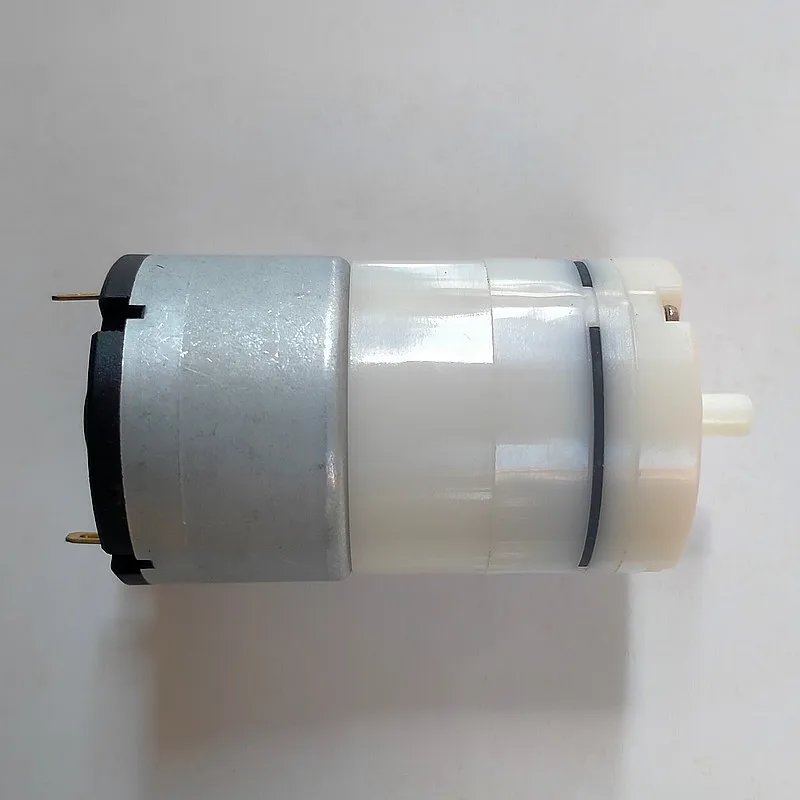

Микро воздушный насос 3.5L поток микро бустер 520 мини | Обустройство дома

Номинальное напряжение

DC 6,0 В

Постоянный ток 12,0 в

Постоянный ток 24,0 в

Волтагеранж

DC4.8V-7.2V

DC10.8V-13.2V

DC21.6V-26.4V

Ток нагрузки

<550 мА

<400 мА

<200 мА

Мощность

<3 Вт

<3 Вт

<3 Вт

Прессуранж

0 ~ 900 мм рт. Ст. (0 ~ 120 кПа)

Поток

≥ 3,5 л/мин

Шум

Подложка корпуса насоса-губка толщиной 5 см, помещается на шумомер 30 см, номинальное напряжение под давлением НАДУВА от 0 до 420 мм рт. Ст. Измеряемое значение меньше 60 дБ

Жизнь

Прокачка 10 секунд, на 5 секунд для цикла, тест на 30000 циклов, диапазон пониженной производительности в пределах 15%.

Рабочая жидкость

Воздушный

Диапазон рабочих температур

0 °C-55 °C

Вес нетто изделия

68 г

Спецификация продукта

1. Применение:

Спецификации применяются ZR520-01PM DC 6,0 V DC12.0V DC: 24,0 V использование.

2. Условия испытания:

2-1 стандартом испытания окружающей среды является температура окружающей среды 20 ℃ и относительная влажность 65% RH. Если Никаких споров не возникло, тест может быть выполнен при следующих обстоятельствах: температура окружающей среды 5-45 ℃ и относительная влажность 30 ~ 80% RH.

2-2 положения: горизонтальный

Нагрузка 2-3: Положительное давление воздуха ≥ 900 мм рт. Ст.

3. Функция:

Номинальное напряжение 3-1

Постоянный ток 6,0 В

Постоянный ток 12,0 в

24 В постоянного тока

24 В постоянного тока

Рабочее напряжение 3-2

DC4.8V-7.2V

DC10.8V-13.2V

DC21.6V-26.4V

DC21.6V-26.4V

Ток нагрузки 3-3

<550 мА

<400 мА

<200 мА

<200 мА

В контейнере объемом 500 мл максимальный ток меньше, чем ток нагрузки, в то время как воздушный насос работает с номинальным напряжением.

Шум 3-4: подложка корпуса насоса толщиной 5 см, помещается на шумомер 30 см, номинальное напряжение под давлением надувания от 0 до 420 мм рт. Ст. Измеренное значение меньше 60 дБ

Расход 3-5: ≥ 3,5 л/мин

3-6 Максимальное давление: в номинальном напряжении напряжение вызывает давление надувания от 0 для остановки усилителя наивысшего значения давления больше 900 мм рт. Ст.

Диапазон рабочих температур 3-7: температура должна быть от 5 ℃ до 50 ℃, а влажность должна быть от 30% до 80% RH для работы насоса.

3-8 Диапазон температуры сохранения: температура должна быть между отрицательными 20 ℃и положительными 60 ℃, а влажность должна быть между 30% и 85% RH, чтобы поддерживать насос в хорошем состоянии.

4. Проверка надежности:

4-1 низкотемпературная Характеристика: помещение насоса в температуру при отрицательном 20 ℃ на 72 часа; затем выньте его и положите в комнатную температуру при 20 ℃ ± 5 ℃ на два часа. При таких обстоятельствах необходимо пройти тест 3-3 3-4 3-5 3-6 и выяснить, что насос по-прежнему работает хорошо.

4-2 высокотемпературная Характеристика: Установка насоса в температуру при 60 ℃ на 72 часа; затем выньте его и поставьте в комнатную температуру при 20 ℃ ± 5 ℃ на два часа. При таких обстоятельствах необходимо пройти тест 3-3 3-4 3-5 3-6 и выяснить, что насос по-прежнему работает хорошо.

4-3 высокая температура и высокая влажность: Установка насоса в течение двух часов при температуре 60 ℃ и 20 ℃ ± 5 ℃. При таких обстоятельствах необходимо пройти тест 3-3 3-4 3-5 3-6 и выяснить, что насос по-прежнему работает хорошо.

Тест на низкую температуру окружающей среды 4-4: измерение после 5 часов пренебрежения и отсутствие отклонений после теста в 5 ℃.

4-5 высокотемпературный тест окружающей среды: измерение после 5 часов пренебрежения и отсутствие отклонений после теста в 50 ℃.

4-6 тест на срок службы: в емкости 100 мл, откачка 10 секунд, на 5 секунд для цикла, тест на 30000 циклов, И протестировано в точке 3-3 3-4 3-5 3-6, диапазон низких производительностей в пределах 15%

5. Другие

5-1 испытание на падение: основные характеристики и конструкция не подлежат деформации после следующего испытания: при стандартных условиях упаковки сбрасывание ее спереди, сбоку, И края часть от 50 см высоты до Бетонного Пола.

5-2 необычных теста: при включении питания с номинальным напряжением 8 часов непрерывно не возникает ощущение возгорания и курения.

5-3 моторная клемма: Нет аномалий при подвешивании статики весом 0,5 кг в параллельном направлении клемм. Клеммы должны быть паяльником температуры 380 ℃, требования к выполнению работы за 2 секунды.

5-4 Внешний вид: внешний вид клапана не должен содержать трещин и примесей
