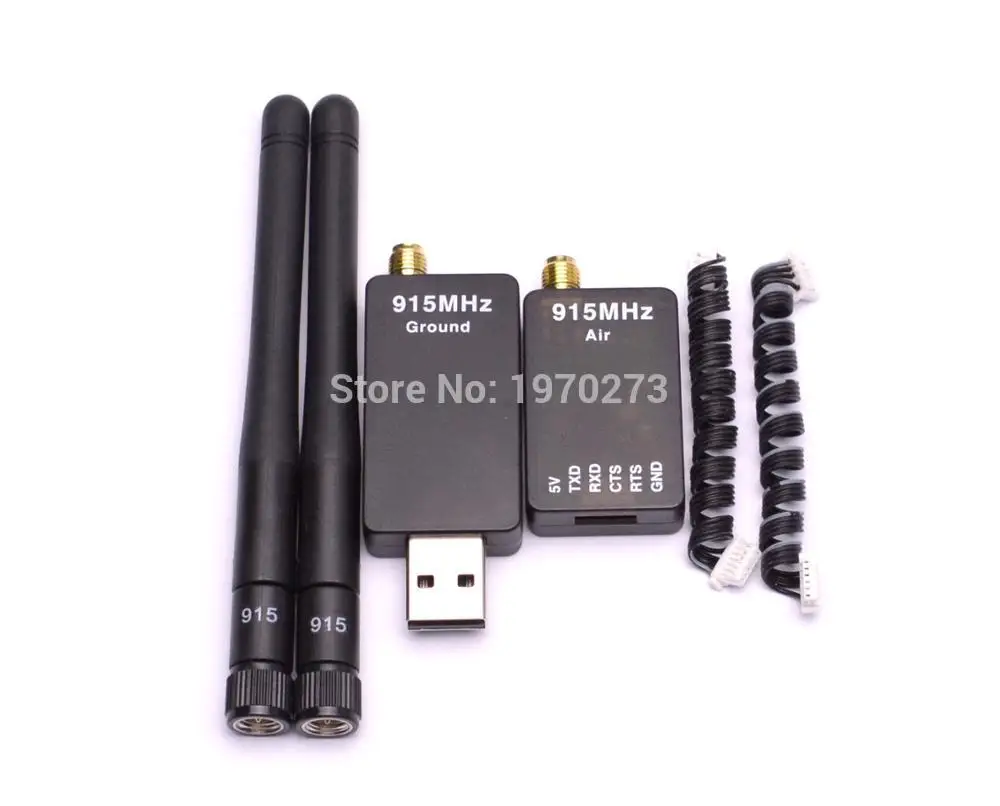

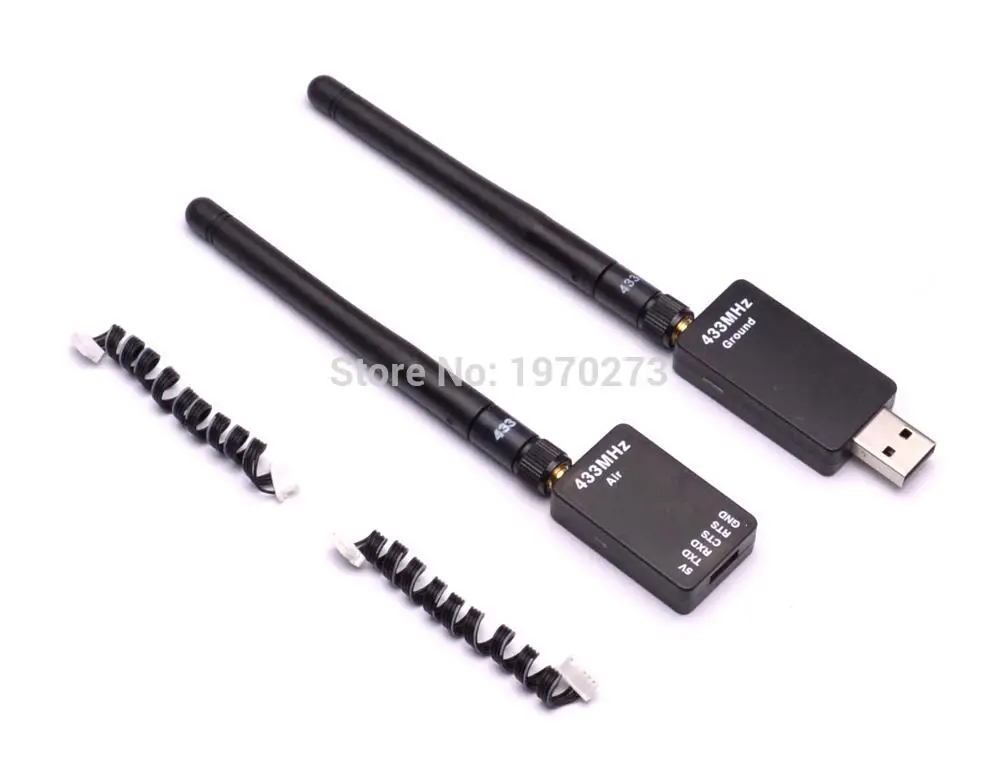

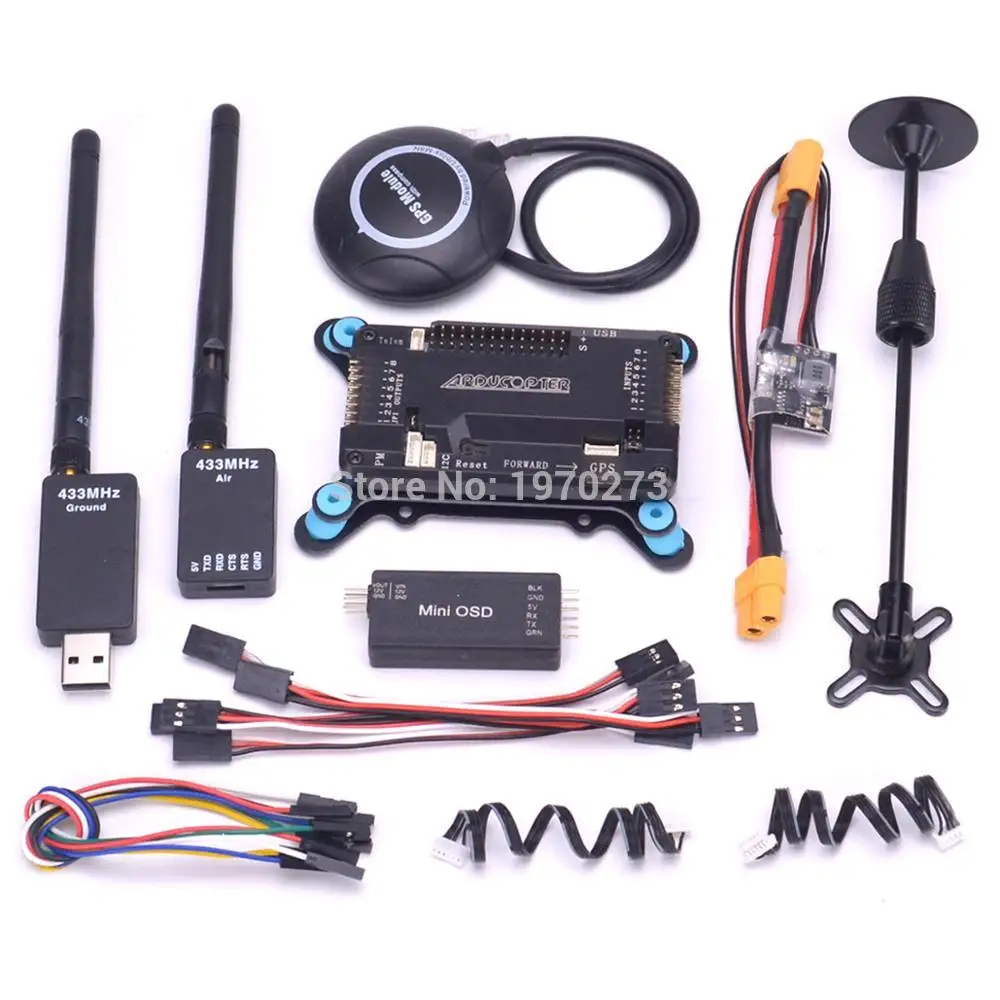

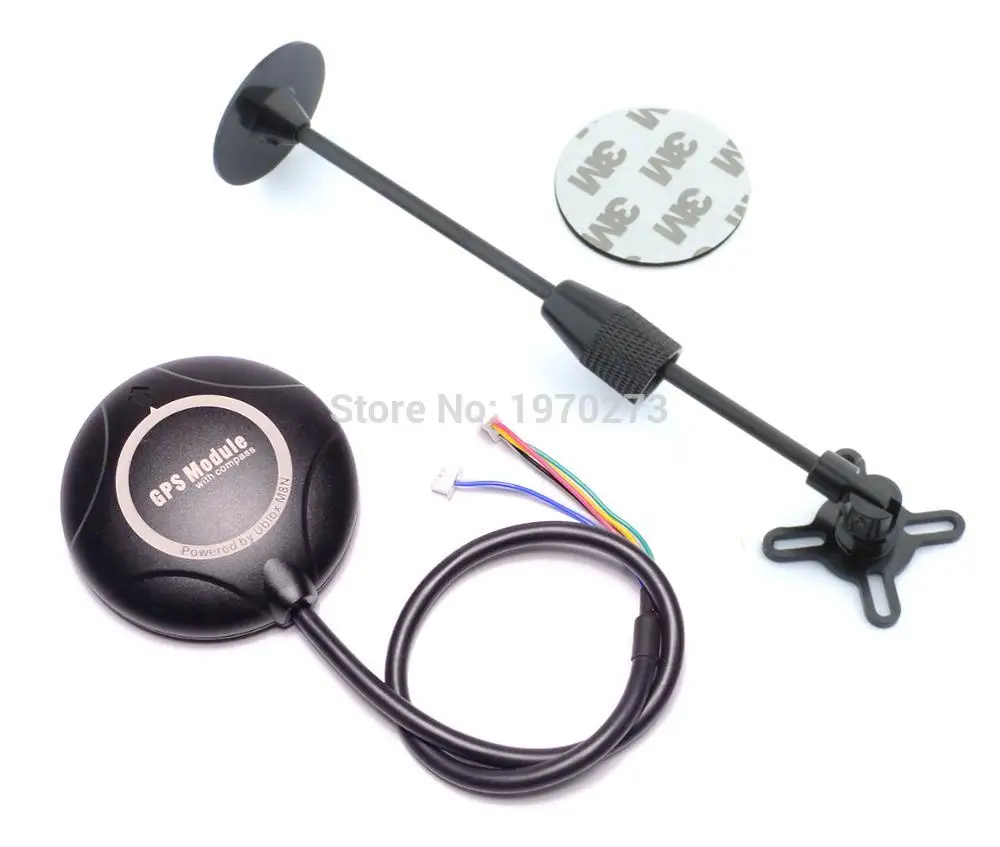

Плата контроллера полета APM2.8 APM 2.8 M8N GPS с демпфером модуль питания компаса OSD 433/915

---

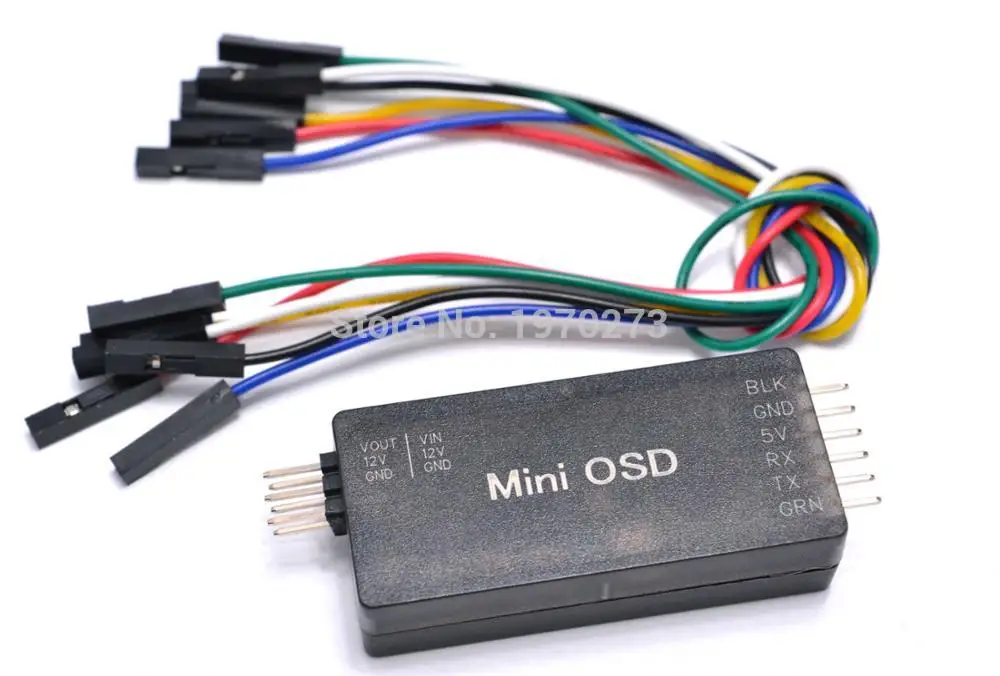

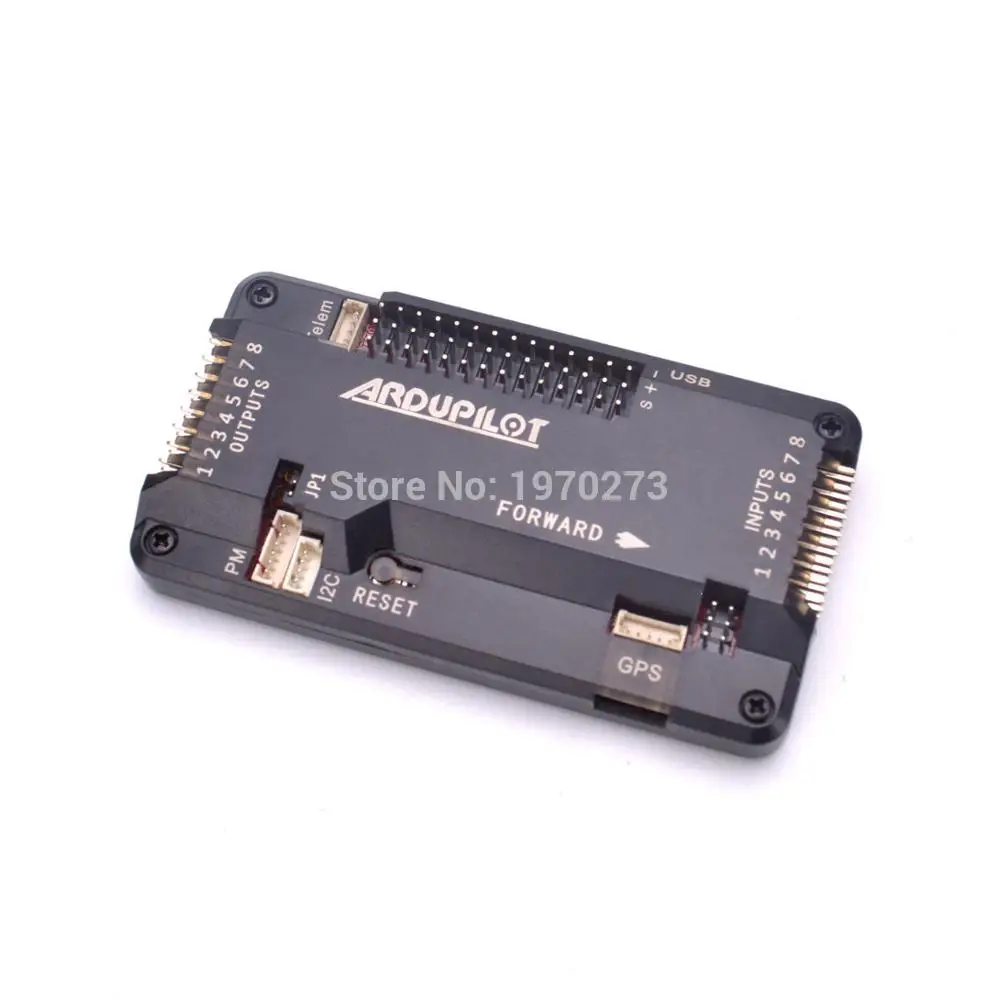

Описание контроллера полета APM V2.8: -Эта версия устраняет 1,0 мм 6P SM06B GPS интерфейс версии V2.52 старой версии, и изменить его в DF13-4P внешний компас I2C. -Установите интерфейс DF13-5P GPS с внешним интерфейсом компаса, удобным для подключения GPS и экстернакомпаса. -Интерфейс V2.52 I2C изменяется на многофункциональный интерфейс MUX -Модифицированная версия добавила изоляционный резистор, когда OSD интерфейс используется с телеметрией, интерфейсы эффективно избегаются -V2.52 версия 3,5 в источник питания принимает IPS79133, 6 в Выдерживает напряжение, выходной ток 100 мА, необходимо поставить питание для шести IC, немного недостаточная способность источника питания, легко сжигается. В новой версии используется LP2985-3.3 США, 16 В Выдерживает напряжение, более надежный, устраняет возможность плохого гироскопа Контроллер полета APM V2.8.0 -Игла: staight -Источник питания: LP2985-3.3 -Максимальное напряжение: 16 В -Добавить 47 мкФ танталовый конденсатор -Порт: MUX (UART0, UART2, mnnI2 и OSD являются необязательными, OSD-это дефолтный выход) Джемпер на выбор: -Встроенный компас: вставьте перемычку в штыревой разъем MAG. -Внешний компас: Вытяните перемычку от разъема MAG. M8N GPS модуль: Параметры gps-чипа: Тип приемника 72-канальный M8 двигателя GPS/QZSS L1 C/A, GLONASS L10F, BeiDou B1 SBAS L1 C/A: WAAS, EGNOS, MSAS Galileo-ready E1B/C (M8N) Nav. update rate1 Single GNSS: до 18 Гц Параллельные GNSS: до 10 Гц Позиция accuracy2 2,0 m CEP Acqusition2 холодный запуск: 26 s Поддерживаемые старты: 2 s Повторное приобретение: 1,5 s Sensitivity2 отслеживание и Nav: -167 дБм Холодный запуск: -148 дБм Горячие старты: -156 дБм Помощь AssistNow GNSS Online AssistNow GNSS Оффлайн (до 35 дней) 3 AssistNow автономный (до 6 дней) OMA SUPL & 3GPP совместимый Осциллятор TCXO (M8N/Q), Кристалл (M8M) RTC Кристалл встроенный Уровень шума на чипе LNA (M8M). Дополнительная LNA для Самый низкий уровень шума (M8N/Q) Анти-помех активного обнаружения и удаления CW. Дополнительно Бортовой ленточный пасс-фильтр (M8N/Q) Поддерживаемые антенны активные и пассивные Расстояние для путешествий одометра Регистратор данных для положения, скорости и времени (M8N) Рабочая температура. От-40 °C до 85 °C Температура хранения. От-40 ° C до 85 ° C (M8N/Q) От-40 °C до 105 °C (M8M) Соответствует RoHS (без свинца) Квалификация согласно ISO 16750 Произведено и полностью протестировано в ISO/TS 16949 сертифицированных производственных площадках Использует чипы M8 квалифицированные согласно AEC-Q100 Напряжение питания 1,65 V до 3,6 V (M8M) 2,7 V до 3,6 V (M8N/Q) Потребляемая мощность 4 23 мА @ 3,0 в (непрерывный) 5 мА @ 3,0 в режим энергосбережения (1 Гц, только режим GPS) Резервное питание 1,4 до 3,6 V Timepulse настраивается 0,25 Гц до 10 МГц Посылка включает в себя: Плата контроллера полета APM 2,8 с амортизатором-1 шт. Кабели сервопривода 5x10 см 1 x M8N GPS модуль с оболочкой 1 x GPS Держатель с подставкой 1 x модуль питания APM 1 x Мини OSD с оболочкой 1x433 МГц/915 МГц 100 мВт Комплект телеметрии 3DR (Отправьте его по вашему выбору) Примечание: 1. О APM 2.8 плата FC, из-за различных производственных партий, цвет платы или оболочки имеет небольшую разницу, отправляется случайным образом. 2. Прошивка GPS фиксирована, не нужно его менять; Вы можете использовать его непосредственно после получения GPS 3. О 8N GPS, из-за различных производственных партий, есть два вида оболочки, отправляется в случайном порядке.
