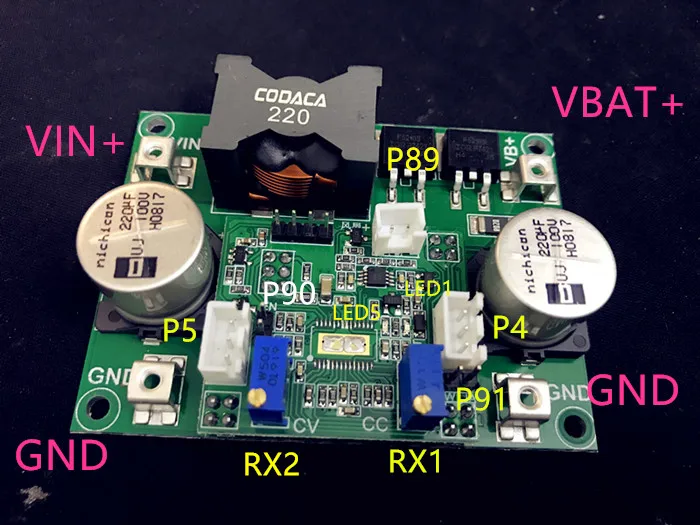

DC Высокая мощность повышающая светодиодный источник постоянного тока 12 80 в

DC Высокая мощность повышающая светодиодный источник постоянного тока 12 80 в

Modname = ckeditor

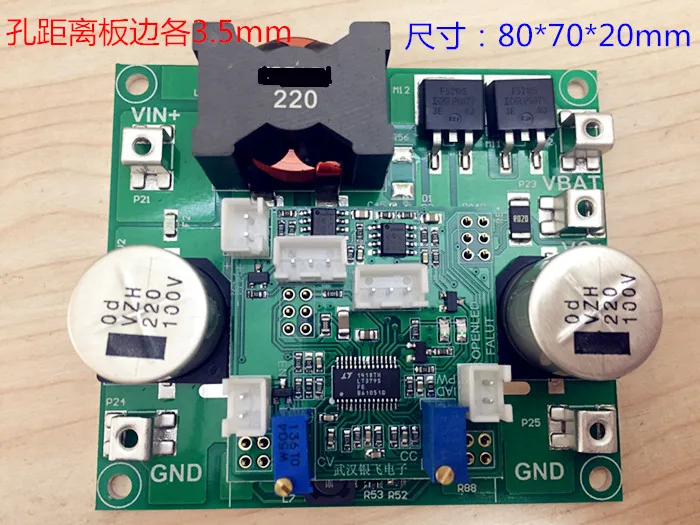

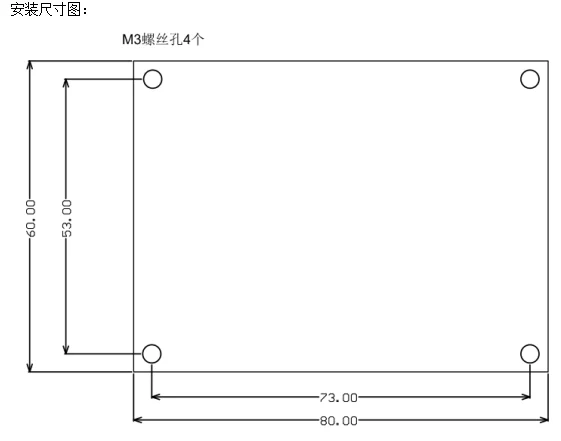

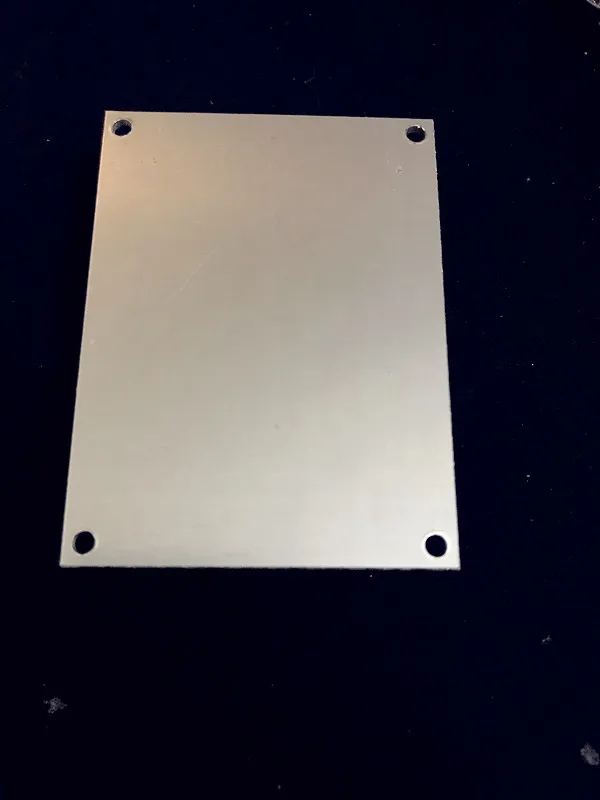

Конструкция алюминиевой подложки меньше по размеру (ширина от 70 мм до 60 мм).В списке отгрузки есть только одна плата

Дополнение:

1, не изолированный BOOST

2. Контроль режима тока

3, входное напряжение 10,5-80V, меньше, чем 10V вентилятор источника питания будет недостаточно, главной дороги может быть работает под 100V вход переменного тока, контроллер выдерживаемое напряжение до 110V.

4. Введите Номинальный ток 12А, максимальный-15а

5, регулирование выходного напряжения составляет 12-92 в, а выходное значение защиты от перенапряжения-97 в, что превышает значение и закрывает выход.

6. Выходной ток: регулируемый 0-8 А (ограничен режимом регулирования ШИМ и режимом подзарядки до 0 А, другие условия рассчитываются на входное напряжение, деленное на эквивалентное сопротивление нагрузки).

7. Ограничение входного напряжения Выходной ток: функция менее применяется, что предназначено для уменьшения выходного тока линейно, когда входное напряжение ниже установленного значения. Эта функция подходит для ввода источника постоянного тока.

8, функция защиты от короткого замыкания: выход может быть коротко замыкается в любой чехол, и скорость отклика быстрая, короткое замыкание очищается или выключение возобновляется после загрузки.

Выход защиты от короткого замыкания должен быть подключен к терминалу VBAT, в противном случае предохранитель будет гореть.

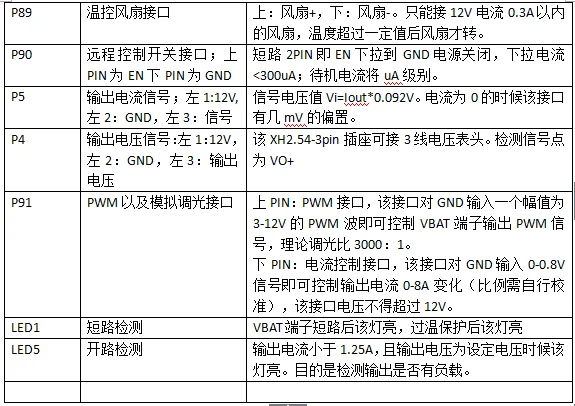

9, модуль с функцией загрузки с пультом дистанционного управления, выключение питания терминала GND, Мощность Открытого замыкания.

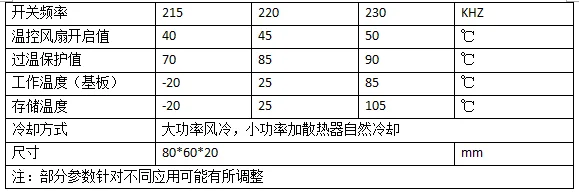

10, значение открытия цепи вентилятора составляет около 50 градусов, а защита от перегрева составляет около 70 градусов Цельсия, что ниже 60 градусов.

11. Дисплей напряжения примерно на 1 в больше, чем у зеленого счетчика Fu. Текущий Дисплей более точен на 6А, и максимальное отклонение будет около 0,3a.

12, он может расширить Высокое напряжение постоянного тока светодиодный мощность вождения, и принести 3000:1 ШИМ затемнения и дополнительные линейные аналоговые затемнения. Резервный входной порт ШИМ и аналоговый интерфейс выходного тока управления. Пожалуйста, свяжитесь с нами.

Вопросы, требующие внимания:

1. Обратите внимание на высокое давление! Выход близок к 100 в, что значительно превысило диапазон безопасного напряжения. Пожалуйста, обратите внимание на опасность поражения электрическим током.

2. Используйте этот модуль в соответствии с принципом сохранения основной энергии.

3. Сам модуль имеет ограниченное рассеивание тепла. Рекомендуется использовать входной ток в пределах 15 А, а мощность тепловыделения должна быть менее 40 Вт.

4, рекомендуется, чтобы коэффициент увеличения был меньше 3, И следует использовать высокий коэффициент подъема или температуру следует снизить, чтобы гарантировать, что потери тепла меньше 40 Вт. Эффективность увеличения значительно снизится, когда коэффициент увеличения.

5, если выходной ток (или выход импульсного типа) отсутствует, когда выход модуля загружен, это может быть перенапряжение или защита от перегрузки по току. В это время, пожалуйста, попробуйте выключить машину.

6. Выход VBAT не должен быть емкостной нагрузкой, в противном случае это будет рассматриваться как ошибка короткого замыкания, чтобы выключить выход.

7, генератор не должен быть непосредственно входом в качестве модуля после выпрямления.

8. Выход не должен быть подключен к двигателю, особенно к электромобилю. Пожалуйста, не идеализируйте параметры питания, особенно невидимые параметры.

Применение

Это особенно подходит для высокого напряжения серии светодиодный привод, зарядка электромобиля, внешние солнечные панели или батареи, повышающие заряд 56 В и выше электрических транспортных средств.

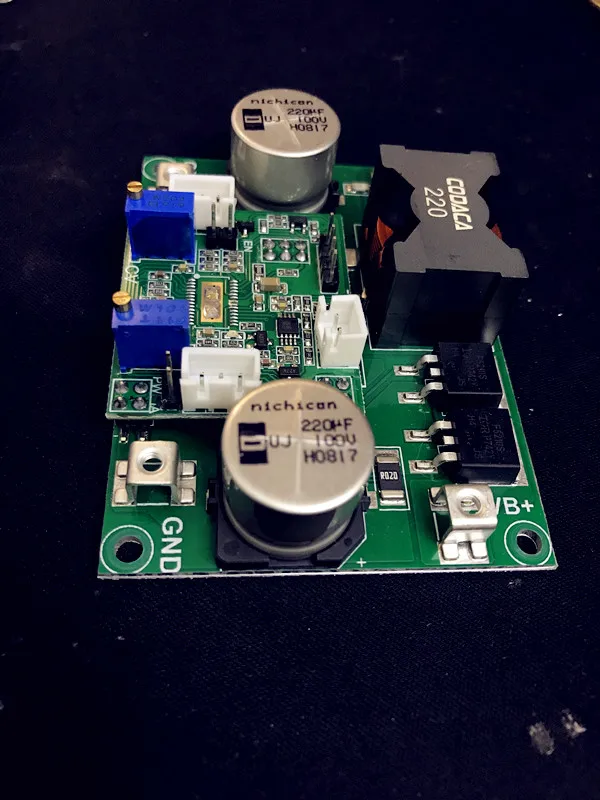

Ниже приводится старая версия фотографии, которая может быть произведена в партии.

'
