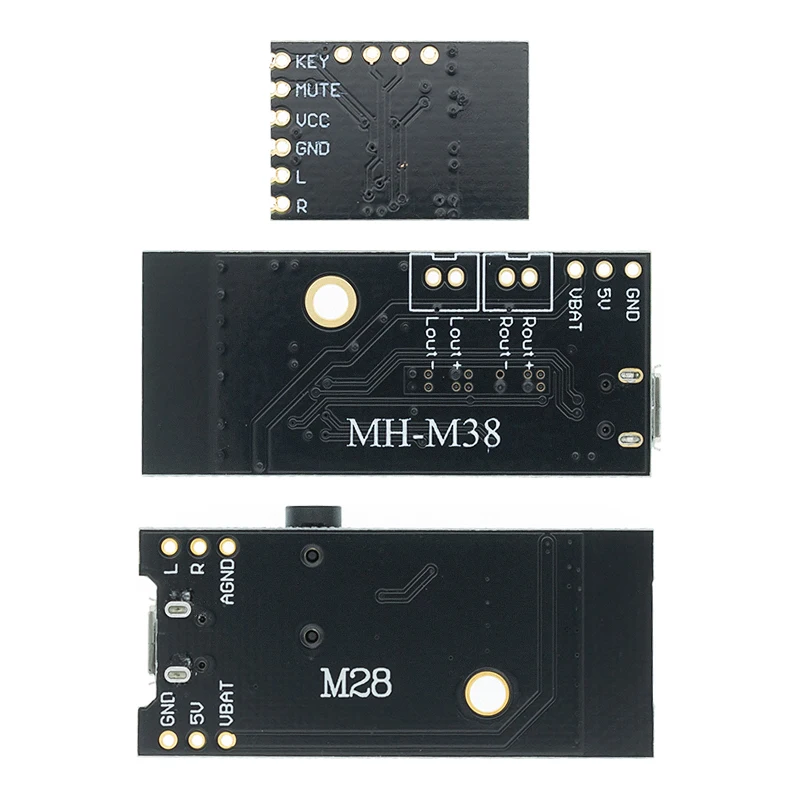

2. Определение функций/контактов

1. Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, поддержка декодирования WAV/WMA/FLAC/APE/MP3 без потерь, стерео двухканальный выход.

2. После включения модуля мобильный телефон ищет название Bluetooth MH-M18/MH-M28/MH-M38 и может воспроизводить музыку после подключения Bluetooth.

3, модуль синего светосветильник индикатора:

Когда Bluetooth не подключен, светильник катор быстро мигает;

При включенном Bluetooth-соединении всегда горит световой индикатор;

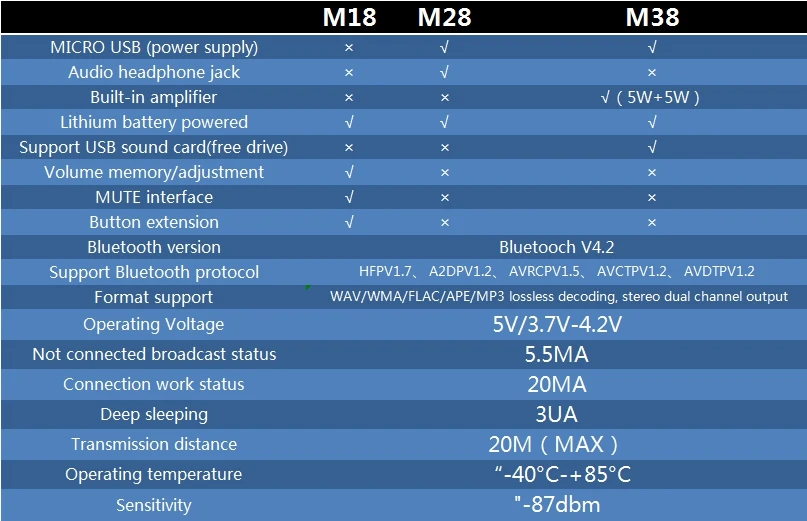

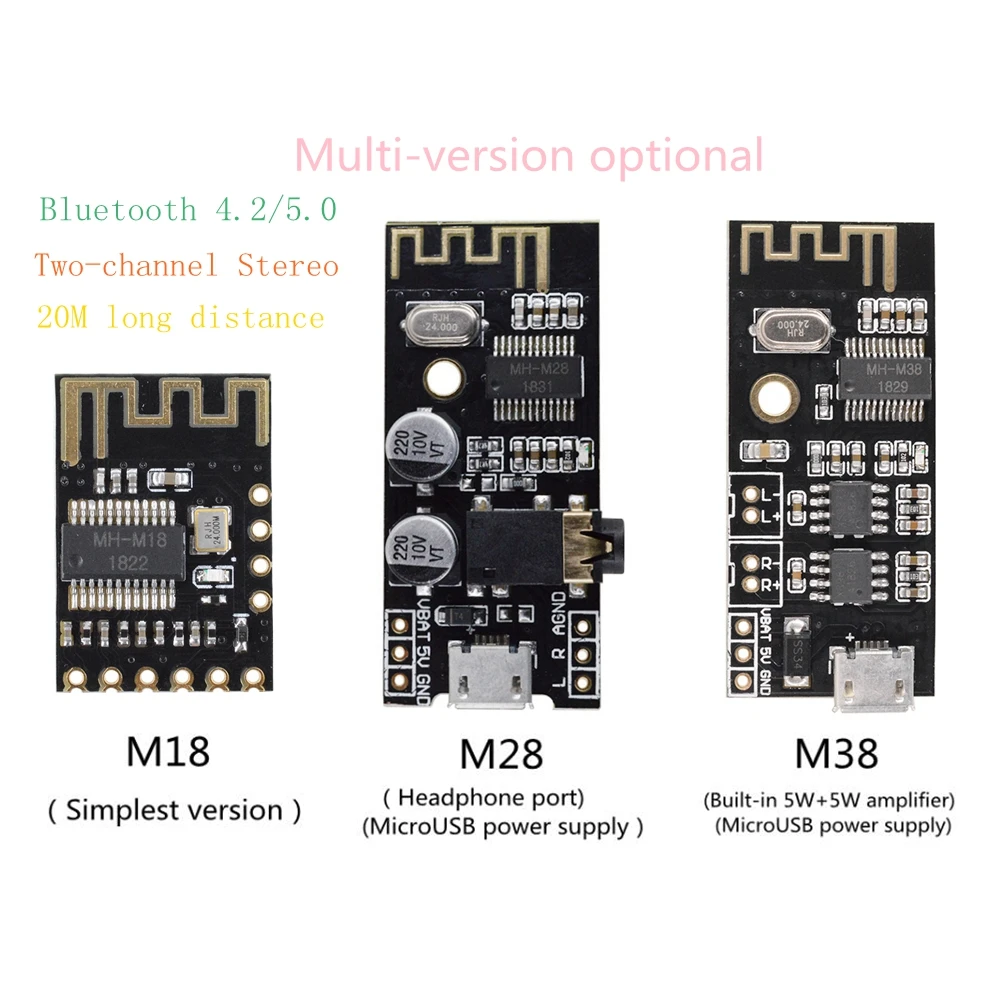

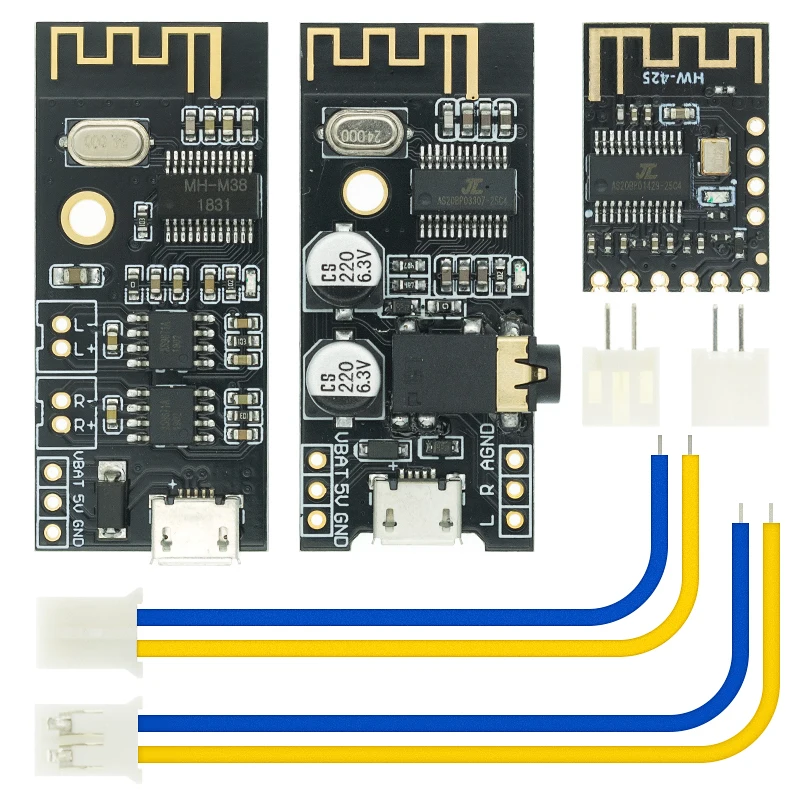

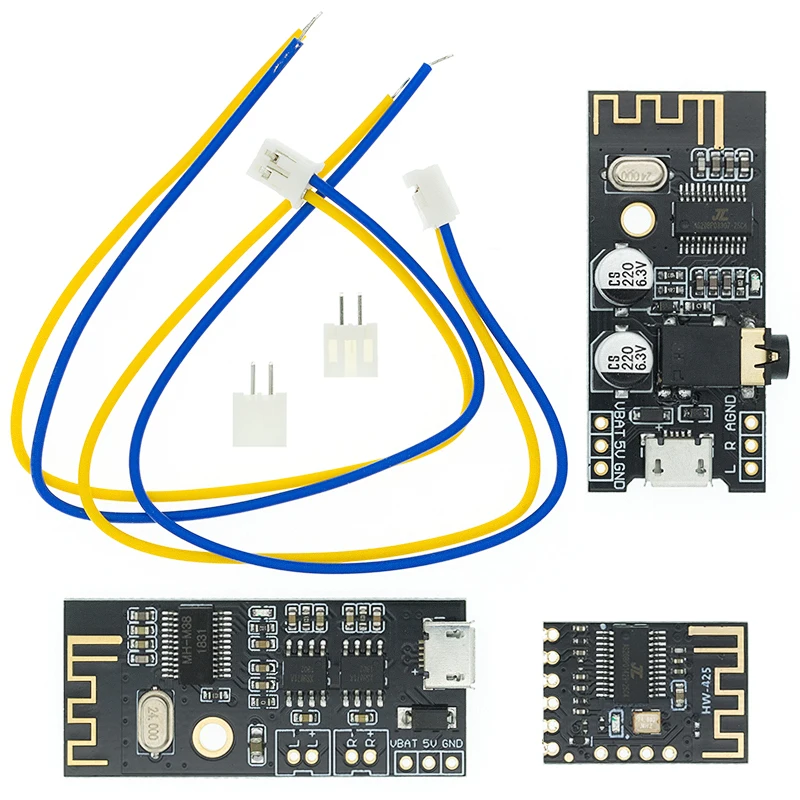

Ниже приводится описание каждой версии:

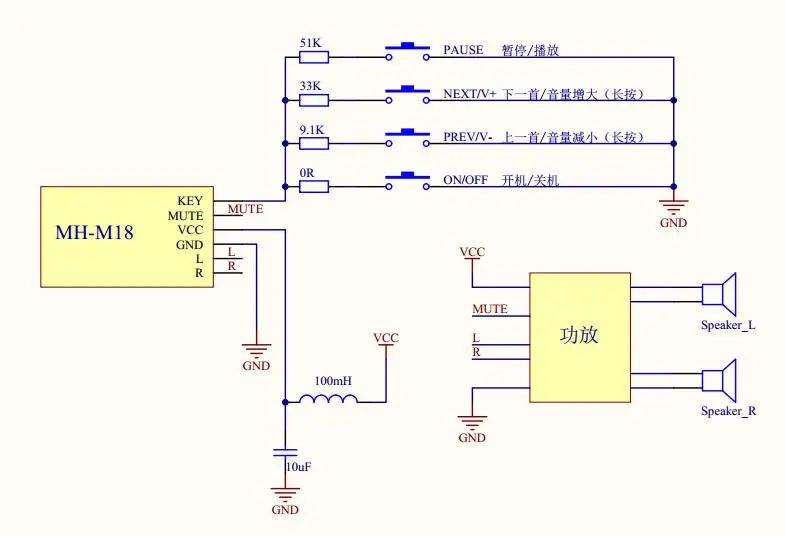

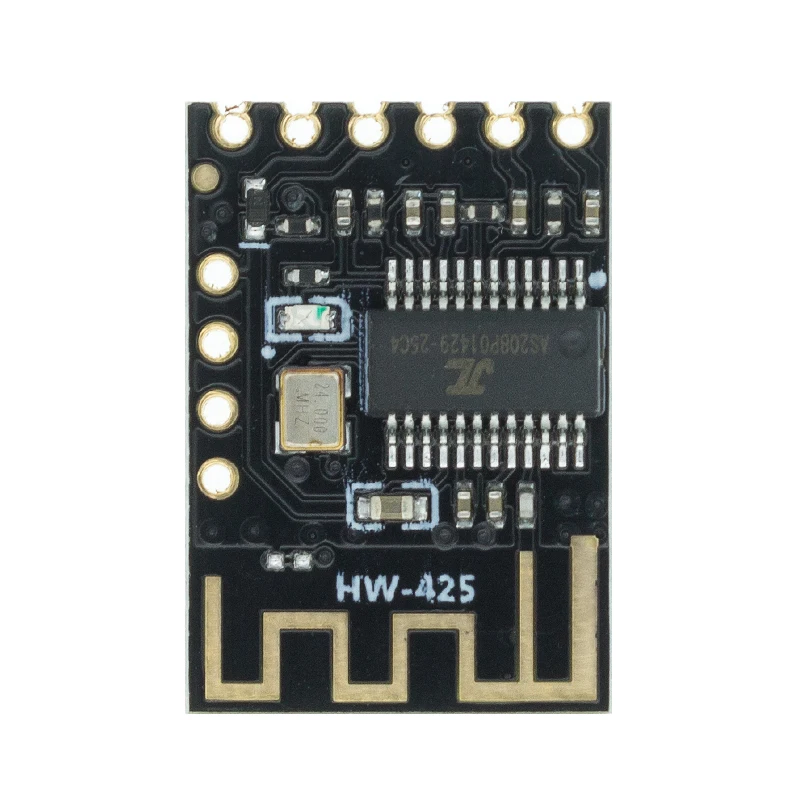

MH-M18:

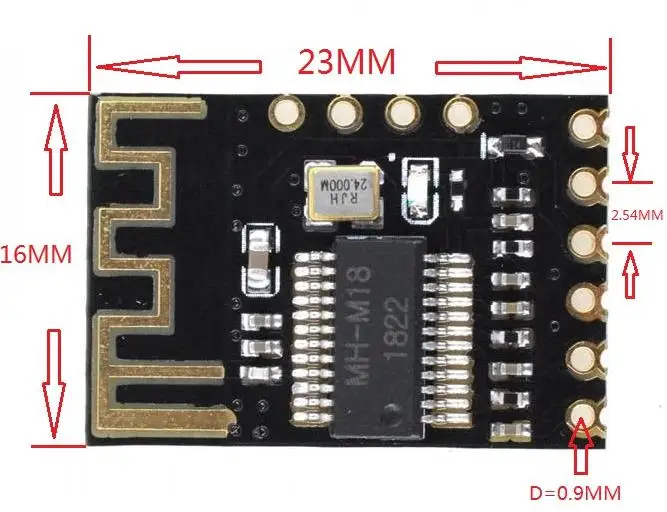

Размер печатной платы: 23*16*2,5 мм (длина, ширина и высота)

Шаг штифта: 2,54 мм (может быть напрямую прикреплен или припаян)

3. Определение функций/контактов

1. Интерфейс использует полуотверстие, которое удобно для клиентов, чтобы непосредственно прикрепить или припаять к плате.

2,1. Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, поддержка декодирования WAV/WMA/FLAC/APE/MP3 без потерь качества, стерео двухканальный выход.

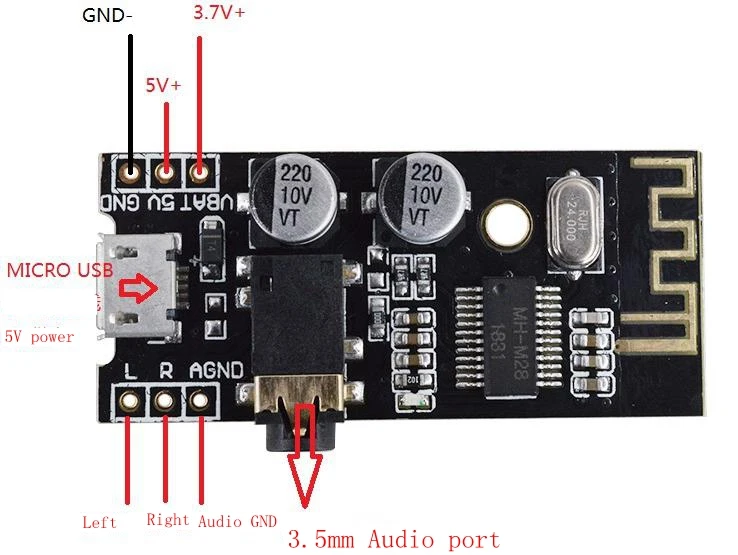

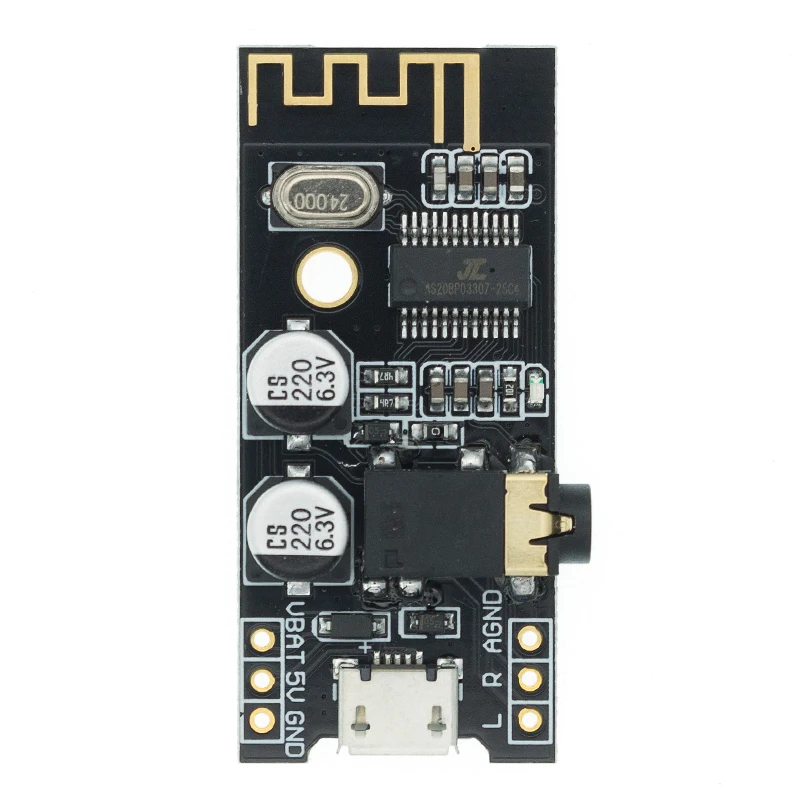

1. Источник питания: вы можете напрямую использовать кабель MICRO USB Android 5 В для прямого питания, или вы также можете подключить источник питания 5 В или литиевый аккумулятор 3,7 в (как показано ниже). Обратите внимание, что интерфейсы питания 5 В и 3,7 в отличаются. Напряжение 5 В подключается к 5 В и GND, а литиевая батарея 3,7 в подключается к VBAT и GND.

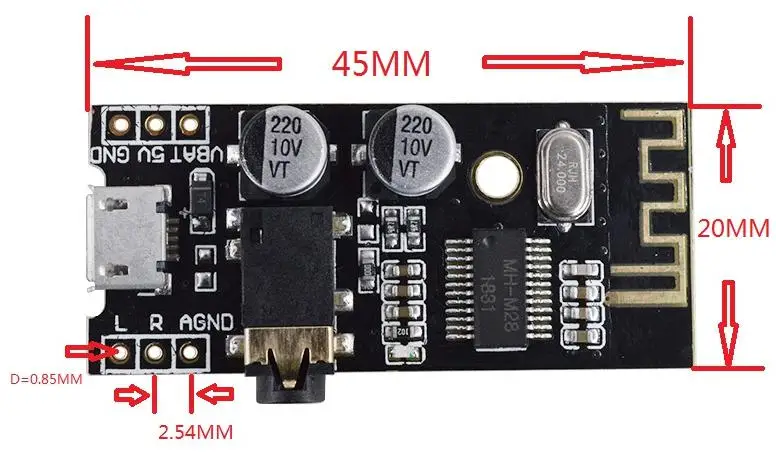

2. Аудиовыход: наушники можно напрямую подключить к аудиоинтерфейсу 3,5 мм, или он может быть проводным для аудиовхода платы усилителя мощности (интерфейс L/R/AGND может быть напрямую проводным, как показано на изображении).

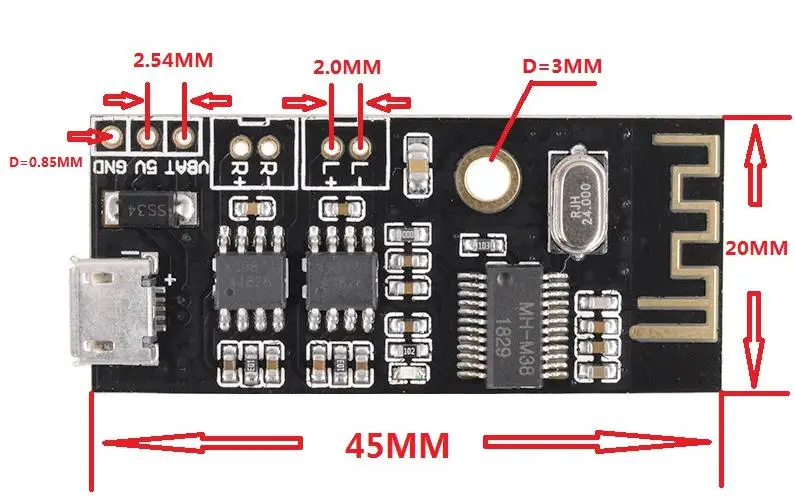

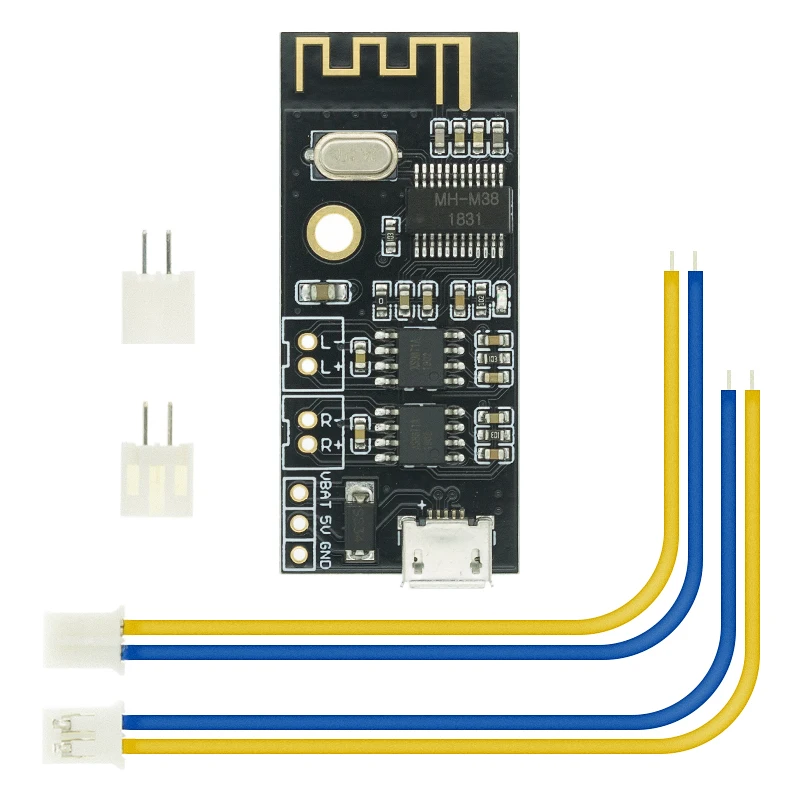

MH-M38:

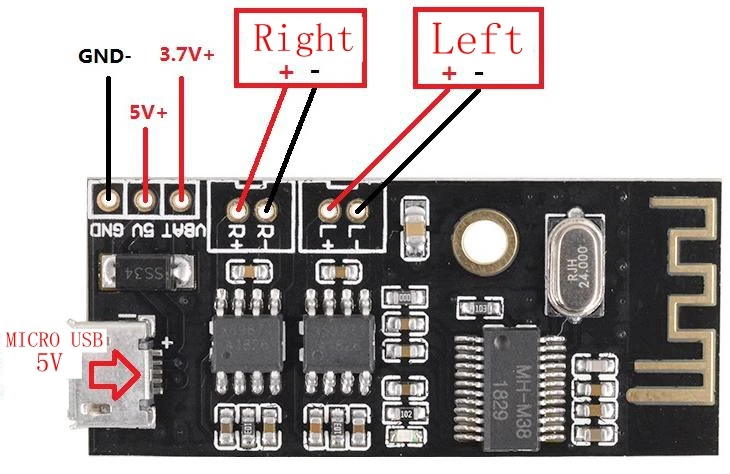

1. Источник питания: вы можете напрямую использовать кабель MICRO USB Android 5 В для прямого питания, или вы также можете подключить источник питания 5 В или литиевый аккумулятор 3,7 в (как показано ниже). Обратите внимание, что интерфейсы питания 5 В и 3,7 в отличаются. Напряжение 5 В подключается к 5 В и GND, а литиевая батарея 3,7 в подключается к VBAT и GND.

Максимальный рабочий ток-5V2A. Для лучшего качества звука рекомендуется использовать Регулируемый блок питания 5V2A.

2. Поддержка USB звуковой карты, свободный диск (plug and play). Подключите модуль к компьютеру с помощью USB-кабеля, и компьютер может воспроизводить музыку через выход модульного усилителя.

Аудиовыход: выход левый и правый стерео аудиосигналы, которые можно подключить к двум динамикам 2-8 Ом, 3-5 Вт и 4 динамикам Euro 5 Вт.

3. Этот продукт имеет собственную двойную схему усилителя мощности 5 Вт и не должен быть подключен к другому усилителю! Выходы двух усилителей не могут быть подключены параллельно или отрицательные полюса могут быть соединены вместе, в противном случае чип усилителя мощности может быть поврежден.
