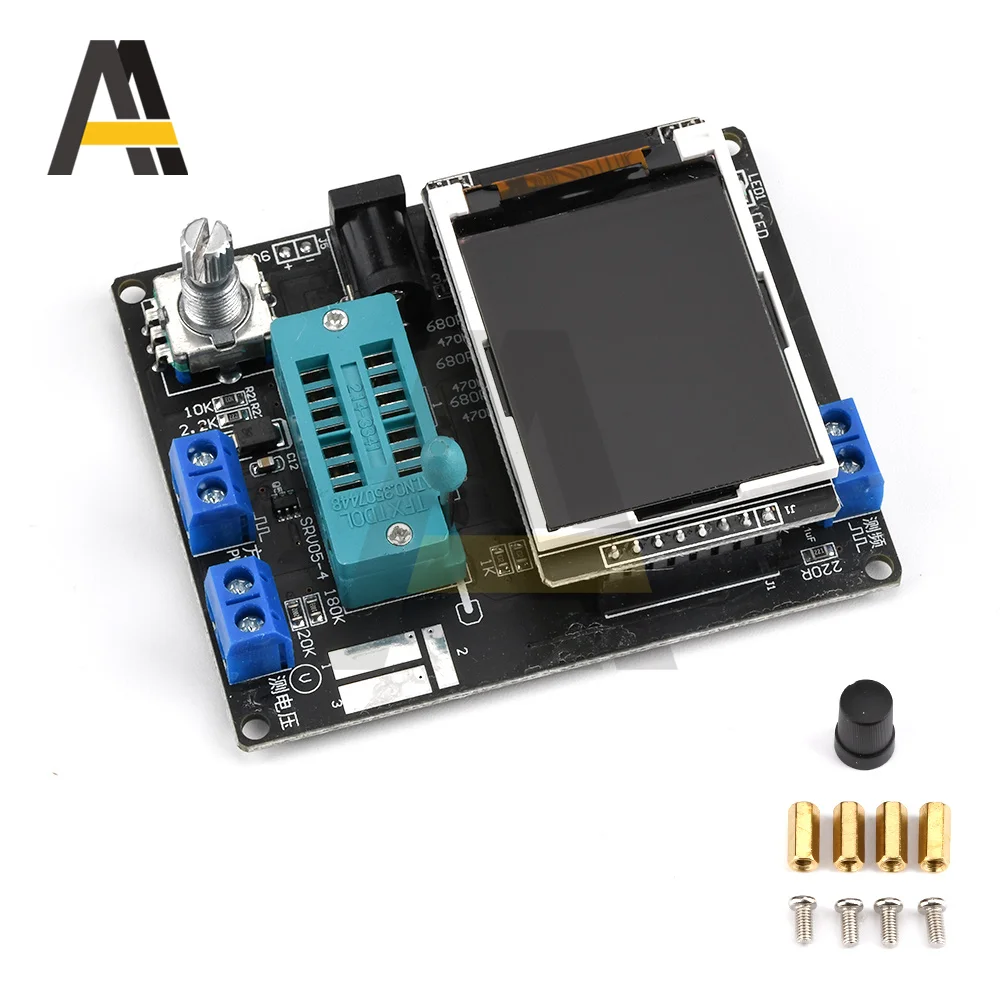

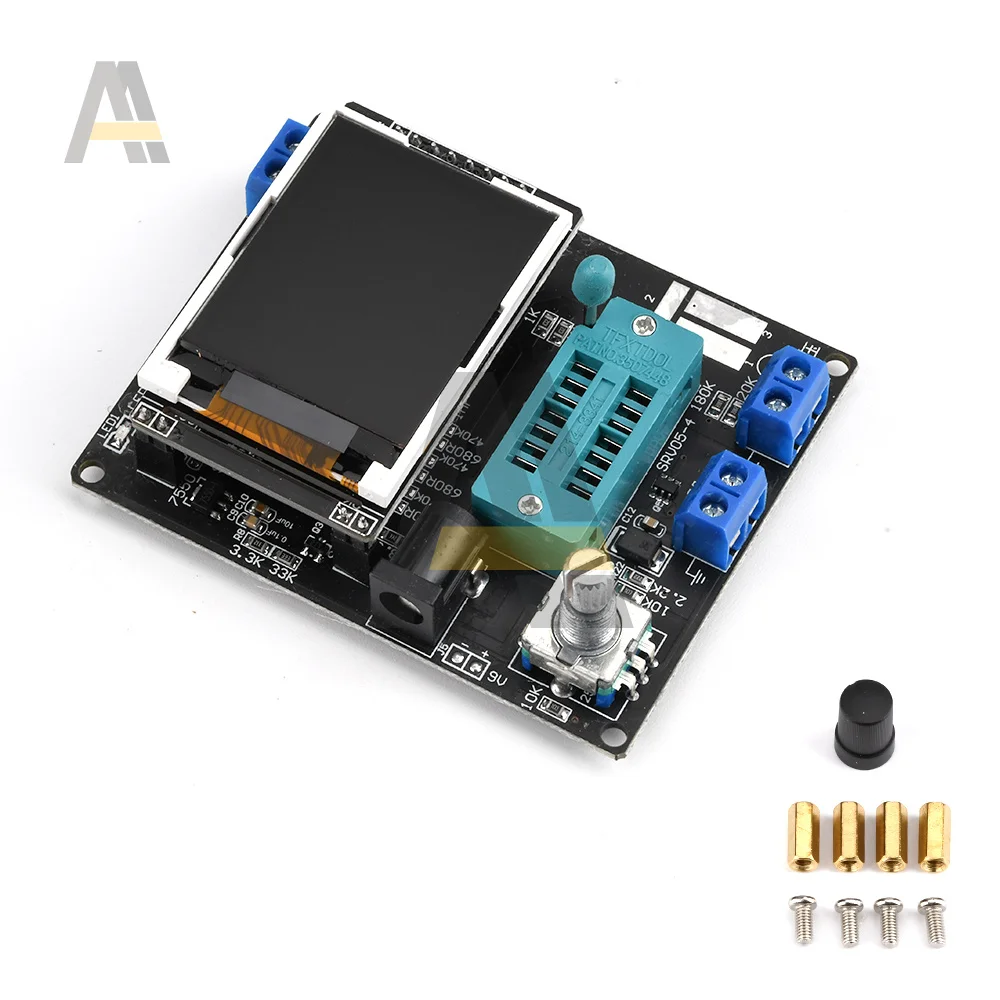

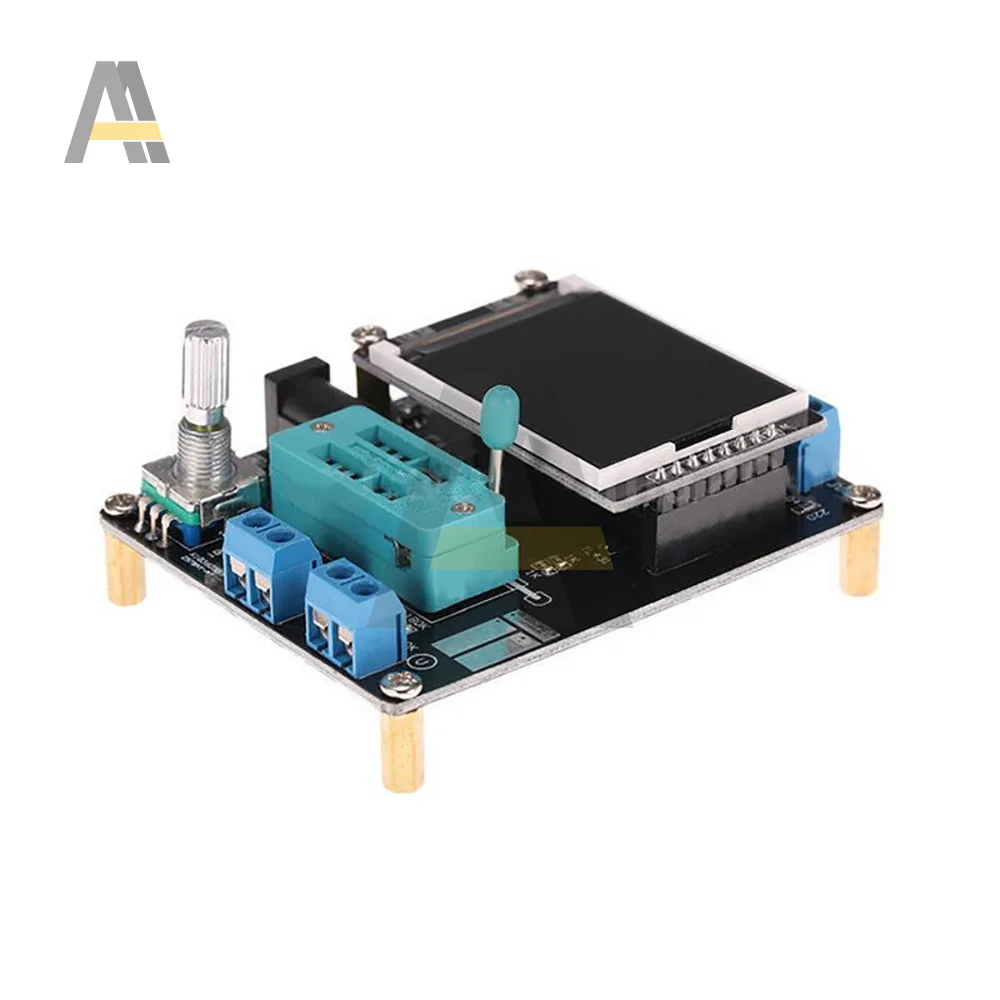

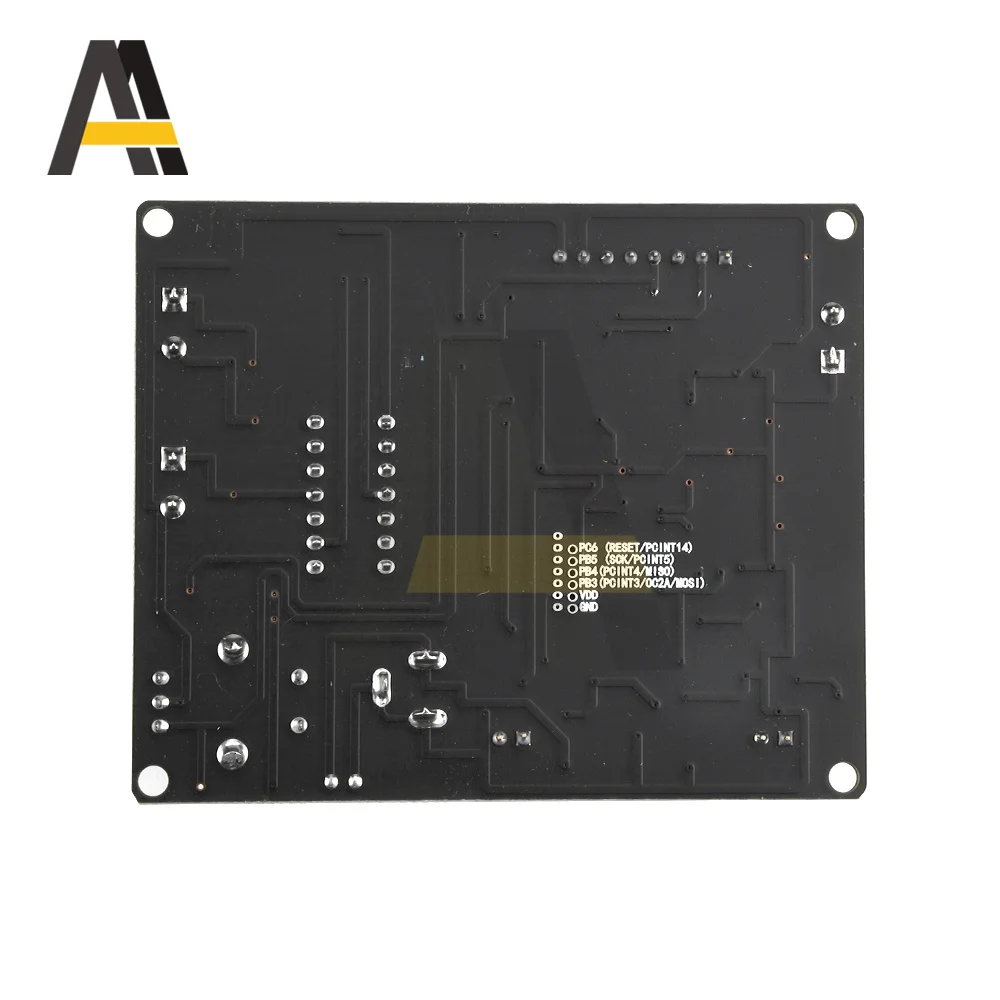

Клавиатура на русском и английском GM328A GM328B Транзистор тестер LCR диод постоянной

---

Русский Английский GM328A GM328B тестер транзисторов LCR Диодная емкость ESR измеритель напряжения ШИМ DIY набор с Чехол

Вход напряжение: DC 6,8 V-12V Рабочее напряжение: около 30mA, измерены при вводе 7,5 V напряжение постоянного тока Прибор для проверки транзисторов Тестер управляется поворотным переключателем кодировщика, В
Поворотный переключатель может иметь в общей сложности 6 операций, короткое нажатие,
Длительное нажатие, левое вращение, правое вращение, левое вращение, удержание

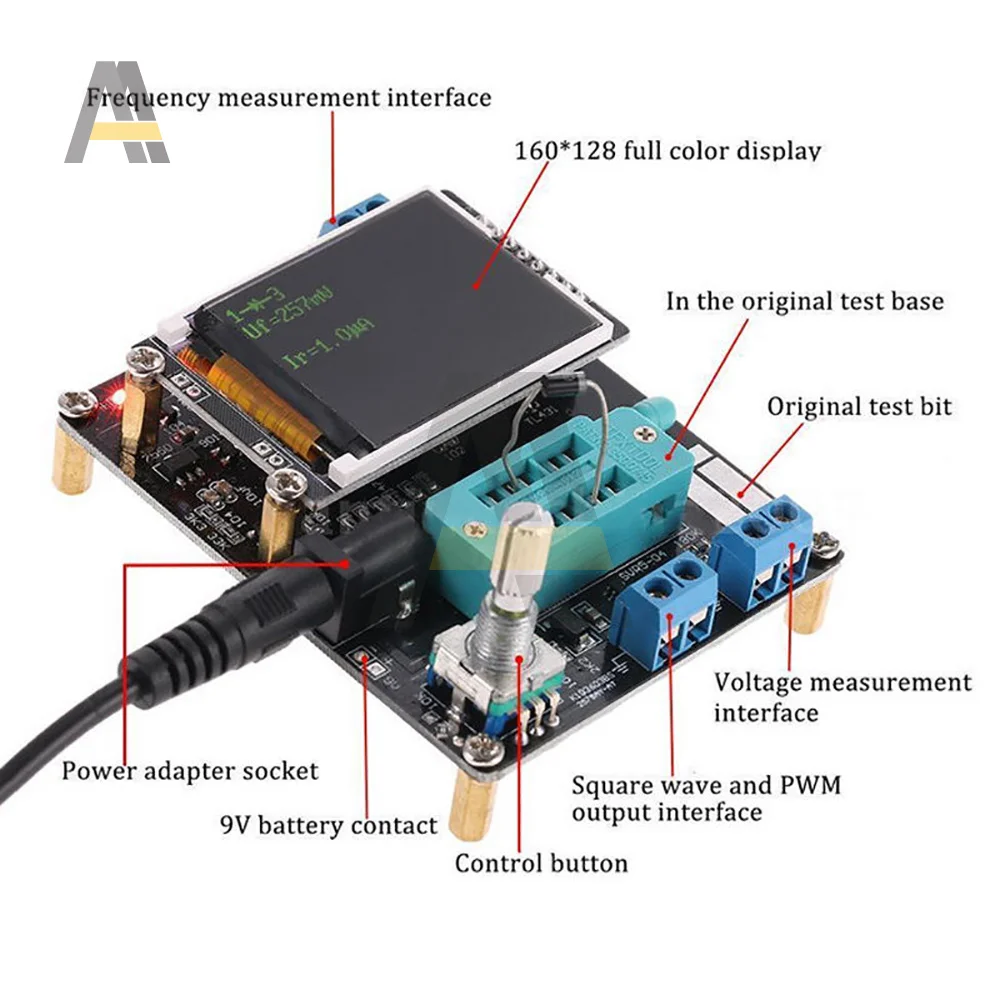

Правильное вращение. В режиме выключения нажмите один раз, чтобы включить питание и начать тестирование. ①Control кнопка
②Square wave и PWM outputinterface
③ Интерфейс измерения напряжения
④Original тест бит
⑤In оригинальный основание теста
160 полноцветный дисплей 160 × 128
⑦Frequency измерительными интерфейс
⑧Power разъем адаптера
Contact 9V контакт батареи 9V
⑩Work индикатор Сравнение функций версии

Особенности	Английский	Русский
Выключить	Да
Транзистор	Да
F-генератор	Да
10-битная ШИМ	Да
: 3	Да
C + ESR @ TP1:3	Да
1-|-3	Да
DS18B20	Да	Нет
C(uF)-коррекция	Да
IR_Decoder	Да	Нет
IR_Encoder	Да	Нет
DHT11	Да	Нет
SelfTest	Да
Напряжение	Да
Цвет фронта	Да	Нет
Задний цвет	Да	Нет
Отображение данных	Да

Испытательное устройство Тестер имеет 3 тестовых точки, TP1, TP2, TP3. Распределение этих трех тестовых точек в тестовом блоке следующим образом: На
Правая сторона испытательного сиденья является испытательным положением патча
Компонент, есть номера 1, 2 и 3 соответственно, каждый из которых
TP1, TP2 и TP3 Когда
Тестирование компонента только с 2 контактами, булавки не делятся на
Тестовый заказ, 2 контакта выбираются произвольно для 2 тестовых точек, и
Контакты устройства с 3 контактами помещаются в три тестовых точки соответственно,
Независимо от заказа. После тестирования тестер автоматически
Распознает имя и тестовую точку компонента и отображает его
На экране. При тестировании компонента всего 2 контакта, если две тестовые точки TP1 и
TP3 используются, он автоматически войдет в непрерывный тестовый режим после
Тест завершен, так что компоненты на TP1 и TP3 могут быть
Непрерывно и синхронно измеряется без нажатия на выключатель. Если
Вы используете тест «TP1 и TP2» или «TP2 и TP3», только один раз.
Чтобы проверить снова, нажмите на переключатель один раз. До
Тестирование конденсатора, сначала разрядите конденсатор, а затем вставьте
Тестовое гнездо для измерения, в противном случае микрокомпьютер с одним чипом
Тестер может быть поврежден. 1. Калибровка В
Калибровка тестера используется для устранения собственных ошибок
Компонентов и сделать окончательные результаты теста более точными. Калибровка
Делится на быструю калибровку и полнофункциональную калибровку. В
Метод быстрой калибровки: три испытания на короткое замыкание
Точки TP1, TP2 и TP3 с проводами, затем нажмите кнопку тестирования во время
Наблюдение за экраном. Цвет экрана изменится на черный и
Белый. После того, как появится сообщение «Selftest mode ..?», нажмите
Кнопка тестирования для ввода процесса быстрой калибровки; Если подсказка
Сообщение «Selftest mode ..?» появляется, 2 секунды, если нет кнопки
Часы, нормальный процесс тестирования выполняется, и, наконец,
Значение сопротивления трех тестовых точек TP1, TP2 и TP3 is
Отображается. После ввода процесса быстрой калибровки некоторые данные будут
Появится на экране, просто игнорируйте его. Подождите, пока не начнет мигать
Отображается на экране После
"Изолировать зонды!", удалить провода, которые короткого замыкания TP1, TP2, и
TP3. После того, как на экране появится строка «тестовый конец»,
Быстрая калибровка завершена. При калибровке в первый раз используйте
Полнофункциональный метод калибровки. Полный
Функция калибровки должна быть введена из функционального меню, и
Также требуется конденсатор 220nf. Полнофункциональная калибровка выполняет
Более комплексный процесс калибровки и займет больше времени. После
Войдите в функциональное меню, поверните тестовую кнопку в пункт меню
«Selftest», а затем нажмите кнопку тестирования, чтобы войти в полнофункциональную
Процесс калибровки. Мигающая Струна «короткие зонды!» появляется на
Экран, который соответствует быстрой калибровке. Используйте провода для
Короткое замыкание трех тестовых точек и ожидание процесса калибровки
Продолжить. Когда мигающая Струна «изолирует зонды!» появляется на
Экран, снимите провода, которые короткое замыкание трех тестовых точек и
Продолжайте ждать начала процесса калибровки. Когда
Строка символов "1-|-3> 100nf" выводится, установите подготовленную
220nf конденсаторы на тестовых точках TP1 и TP3. Подождите, пока экран
Подсказка «тестовый конец», полный процесс калибровки завершен. 2. Функциональное меню 2,1 выключение 2,2 транзистор 2,3 частота Измерение
Частота. Нажмите кнопку тестирования, чтобы выйти из измерения частоты
Функции. Диапазон измерения частоты составляет от 1 Гц до более 1 МГц.
Когда измеренная частота ниже 25 кГц, период отображается 2,4 f-генератор Квадратный
Генератор волн, есть несколько квадратных волновых частот на выбор
Кнопка проверки вращения влево или вправо для переключения различных квадратных волн
Частоты, удерживайте кнопку тестирования, чтобы выйти из прямоугольной волны
Генератор. 2,5 10-битная ШИМ Пульс
Генератор сигналов, поверните тестовую кнопку влево или вправо, чтобы настроить
Рабочий цикл пульса, от 1%-99%. Нажмите кнопку тестирования, чтобы выйти
Генератор импульсных сигналов. 2,6 C + ESR @ TP1:3 Емкость
Функция онлайн-измерения, два провода могут быть сделаны из TP1 и TP3,
И значение емкости и ESR конденсаторов 2uF-50mF могут быть измерены
Онлайн. Обратите внимание, что измеренная емкость должна быть полностью
Разряжается перед тестом. Если это онлайн-измерение, схема
Там, где находится емкость, должно быть полностью отключено, оно может
Осуществляется только после электричества. 2,7 В
Метод измерения непрерывного сопротивления непрерывно проверяет
Значения сопротивления и индуктивности установлены на TP1 и TP3. В
Индуктивность измеренного сопротивления составляет менее 2100 ом, и
Диапазон измерения индуктивности является 0,01 mH 20 гн. Длительное нажатие кнопки тестирования
Для выхода. 2,8 1-|-3 Емкость
Метод непрерывного измерения непрерывно проверяет значение емкости
Устанавливается на TP1 и TP3. Для конденсаторов малой емкости, только это
Метод может использоваться для измерения значения емкости. Измерьте
Эквивалентная серия сопротивления (ESR) конденсаторов больше 90nF, и
Разрешение ESR составляет 0,01 Ω. Конденсаторы выше 5000pF показывают скорость
Падение напряжения после зарядки. 2,9 DS18B20 Русская версия не имеет этой функции DS18B20
Это датчик температуры, который использует одноавтобусную связь для передачи
Данных. Посылка (TO-92) в качестве триода. На рисунке ниже
Показывает распределение контактов DS18B20. После
Ввод функции тестирования DS18B20, вторая линия дисплея
Показывает связь между тестовым гнездом и DS18B20,
"1 = GND 2 = DQ 3 = VDD", что означает, что TP1 подключен к DS18B20 GND, TP2 is
Подключен к DS18B20 DQ, и TP3 подключен к DS18B20 VDD. В
Тестер не может автоматически распознавать DS18B20, поэтому вы должны следовать
Инструкции по установке на второй линии Установка
DS18B20. Прибор для проверки может читать 12-разрядный температуры результаты измерений
DS18B20 и отображает соответствующую температуру в градусах Цельсия
Третья линия с разрешением 0,0625 °C. Скребок:
Содержимое 8 единиц хранения внутри DS18B20 читает
Тестер плюс контрольное значение CRC последнего байта. Всего 9 байт.

Скребок байт

Температура LSB	0
Температура MSB	1.
TH/USER BYTE 1	2.
TL/Пользовательский байт 2	3.
CONFIG	4.
Защищены	5
Защищены	6
Защищены	7

CRC

8
