Светочувствительный резистор светильник логовый датчик уровня серого

Светочувствительный резистор светильник логовый датчик уровня серого

Описание товара

Датчик градаций серого-аналоговый датчик. Его можно использовать в комбинации с платой расширения датчика ard-uino v5.0, чтобы воспринимать различные цвета земли или рабочего стола и генерировать соответствующие сигналы. Он может реализовывать интерактивные работы, связанные с цветом, а также может использоваться в качестве тура патрульной машины. Распознавание градаций поля или футбольного робота. В источника питания должен быть таким же, как и контроллер, как правило, 3,3 V или 5V.

Технические характеристики

1. Рабочее напряжение: 3,3 V или 5V
2. Рабочий ток:<20 мА
3. Диапазон рабочих температур: -10 °C ~ + 70 °C
4. Разрешение обнаружения: 10%
5. Тип интерфейса: выход аналогового сигнала
6. Размер: 23 мм x 21 мм
7. Вес: 3 г

Определение интерфейса

Выход: выход сигнала
VCC: источник питания (VCC)
GND: наземный (GND)

Инструкции

Принцип работы

Датчик градации включает белый светильник высокой яркости и фоторезистор. С тех пор, как светильник возвращаемое светильник-светодиод на Различные градации документы отличается, фоторезистор получает возвращенный светильник и фоторезистор отличается в зависимости от интенсивности светильник. Значения сопротивления также отличаются, тем самым реализуя тест серого значения.

Принцип программирования

Датчик градаций серого имеет три контакта, которые являются положительным Vcc источником питания, наземным GND и сигнальным терминалом. При фактическом использовании датчик может быть непосредственно подключен к аналоговому интерфейсу контроллера Ard-uino, например, аналоговый порт A0, после включения Ard-uino. Белый светодиодный индикатор подсветки датчика загорается, кнопка датчика размещена на другой серой бумаге, данные считываются путем преобразования AD контроллера Ard-uino, И затем измеренное Аналоговое количество печатается через последовательный порт.

Схема подключения

Выходной порт подключается к аналоговому входному контакту контроллера. Подключите 5 В и GND к + 5 В и GND источника питания, соответственно.

Программа образцов

Подключите датчик серого цвета к контроллеру Ard-uino UNO в соответствии с программой и наблюдайте за значением выхода последовательного порта при различных серых значениях.

Void setup() { Serial.begin(9600); /Откройте последовательный порт и установите скорость передачи данных последовательного порта до 9600bps} пустотный цикл () { int val; val = analogRead(0); /Подключите датчик градаций серого к аналоговому интерфейсу 0 Serial. Печать ("Grayscale is"); /печать последовательного аналогового значения. println (val, DEC) Считывание через последовательный порт;/печать аналогового значения, задерживаемого через последовательный порт (100);

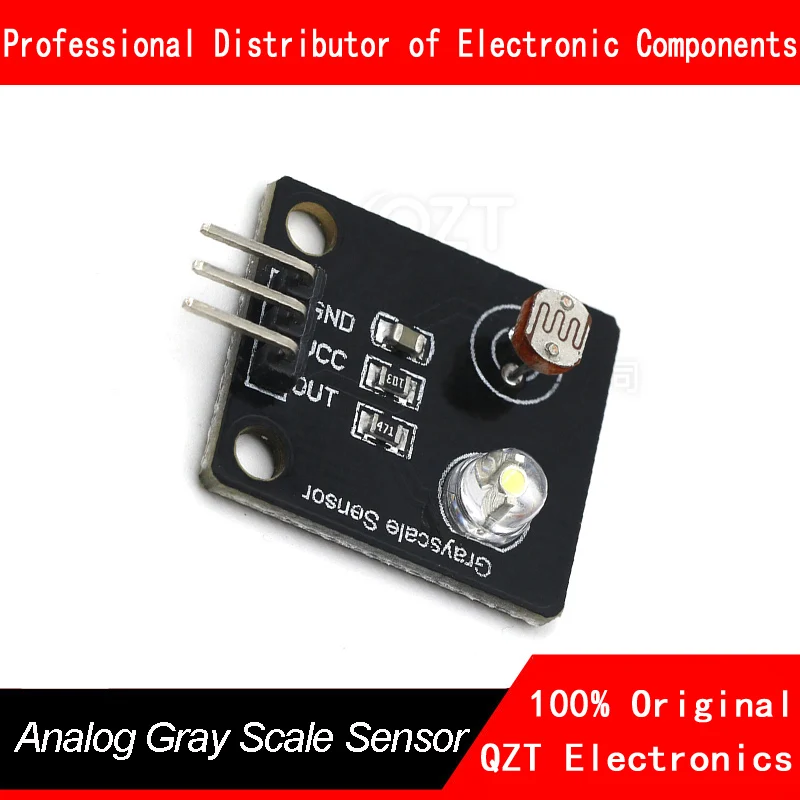

Изображение продукта
