Набор генератора сигналов ICL8038 многоканальная форма волн Электронная тренировка
История изменения цены
*Текущая стоимость 1.2 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-28-2026 | 1.55 руб. | 1.11 руб. | 1 руб. |
| Jan-28-2026 | 1.56 руб. | 1.10 руб. | 1 руб. |
| Dec-28-2025 | 1.35 руб. | 1.65 руб. | 1 руб. |
| Nov-28-2025 | 1.94 руб. | 1.33 руб. | 1 руб. |
| Oct-28-2025 | 1.92 руб. | 1.22 руб. | 1 руб. |
| Sep-28-2025 | 1.77 руб. | 1.17 руб. | 1 руб. |
| Aug-28-2025 | 1.90 руб. | 1.74 руб. | 1 руб. |
| Jul-28-2025 | 1.1 руб. | 1.90 руб. | 1 руб. |
Описание товара
ICL8038 функция генератор сигналов комплект многоканальный сигнал генерируется электронной подготовки DIY запасные части
Характеристика:
ICL8038-это точная осциллирующая интегральная схема с несколькими выходами сигнала. Частота и рабочий цикл выходного сигнала также могут контролироваться током или сопротивлением. Поскольку чип имеет вход fm-сигнала, его можно использовать для частотно-модулирующих низкочастотных сигналов. Набор предназначен для широкого диапазона частот, разделенного на пять киосков, регулируемых, может производить от 10 Гц-450 кГц с низким искажением синусоидальной волны, треугольной волны, квадратной волны импульсного сигнала.

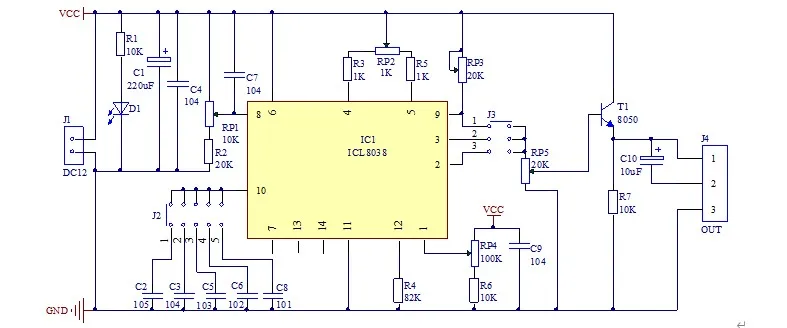

Принцип цепи:
ICL8038 контактная функция:
1 штифт, 12 штифтов: сторона регулировки синусоидальной волны
2 контакта: синусоидальный выход
3 контакта: треугольная волна на выходе
4 pin 5 pin-код: Частота Рабочий цикл (или сигнала асимметрия) Регулировка
6 pin: V +, положительный источник питания
7 контактов: Смещение частоты
8 pin: вход регулировки частоты
9 pin: квадратный волновой выход. Это выход открытого коллектора. При работе Подключите резистор нагрузки от штифта к соответствующей положительной поставке, чтобы получить ttl-совместимый квадратный волновой выход, нагрузочный резистор должен быть подключен к источнику + 5 В.
10 контактов: конденсатор синхронизации сбоку
11 штифтов: V-, отрицательный источник питания Терминал подключения земли. При использовании положительного и отрицательного источника питания, 11 контактов, подключенных к отрицательному источнику питания, выходной сигнал относительно симметрии 0 В. При использовании одного положительного источника питания, pin 11 заземлен и выходной сигнал является однополярным и равномерное напряжение + VCC / 2.
13 pin, 14 pin: пустой pin

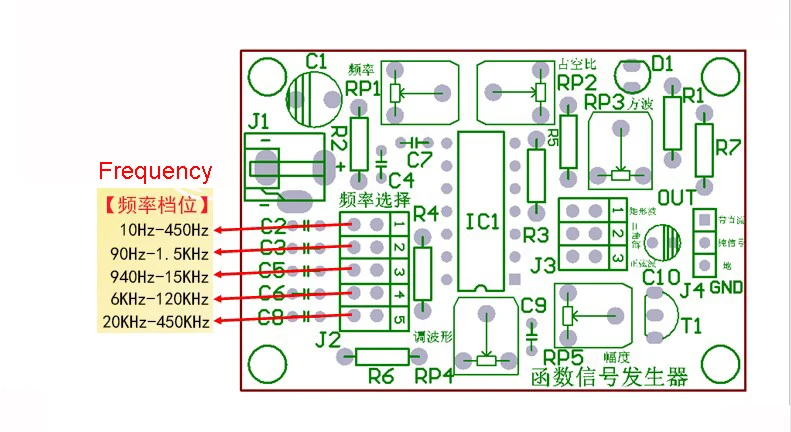

Частотный диапазон 10 кГц-450 кГц, разделенный на 5 полос, с переключателем J2 (крышка короткого замыкания) для переключения, PR1-это регулировка частоты, RP2-это квадратная волновая Регулировка рабочего цикла, RP3-это линейная Регулировка квадратной волны, RP4-регулировка искажений синусоидальной волны, RP5-это Регулировка выходной амплитуды.
Цепь может питаться от одного источника питания 12-24 В от J1. J4-выход формы волны, 1 pin выход с сигналом смещения постоянного тока, 2 pin выходной чистый сигнал, категория формы выходного сигнала может быть переключена на J3 (крышка короткого замыкания).
Установка и ввод в эксплуатацию Примечание:
Параметры компонентов в соответствии с исходными указанными значениями, указанными в выборе, схемы интегральных схем, диодов, транзисторов, электролитических конденсаторов являются полярными компонентами, осторожно, чтобы не устанавливать противоположное направление.

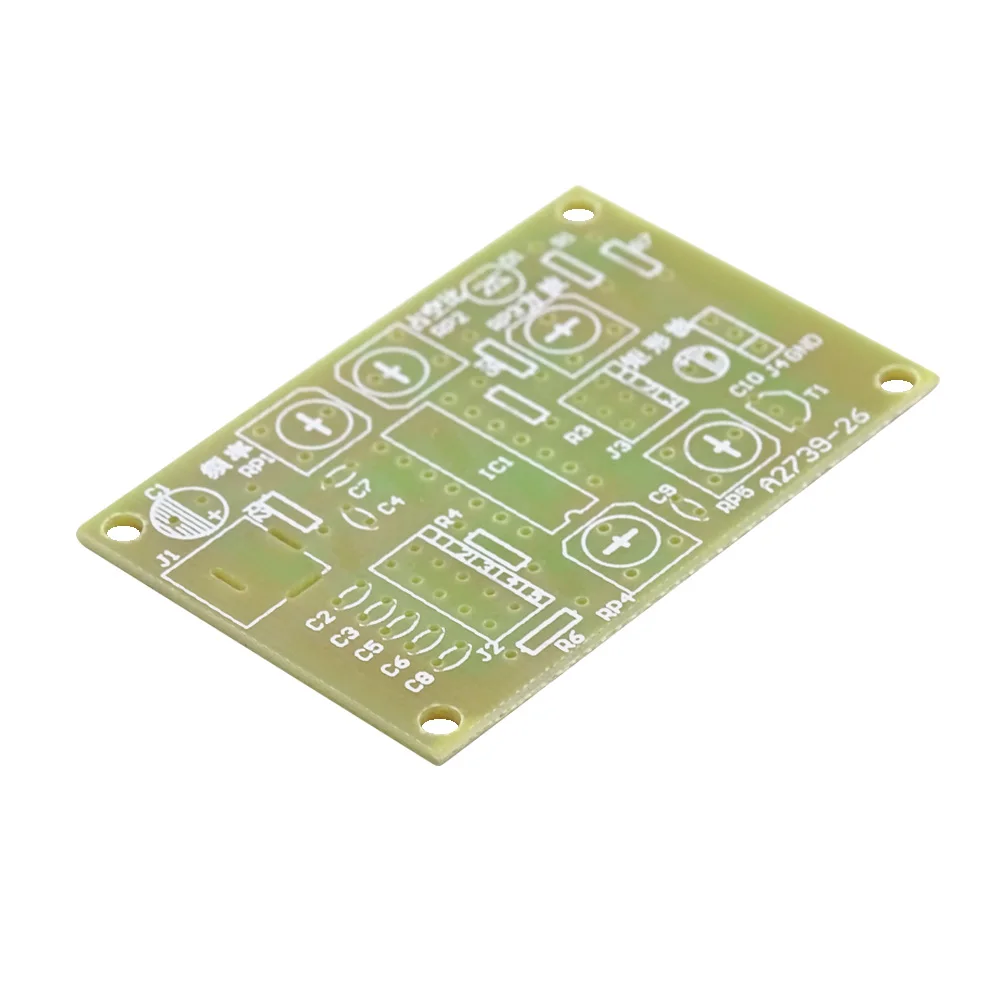

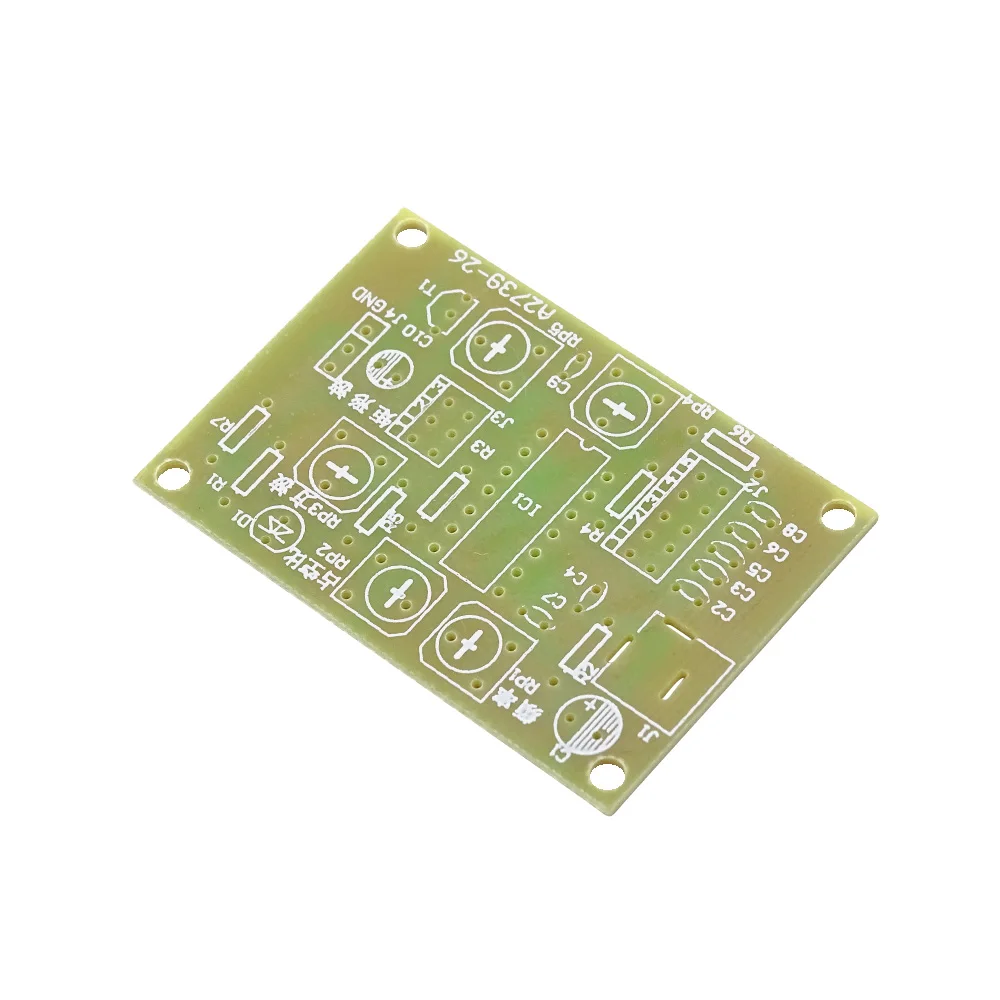

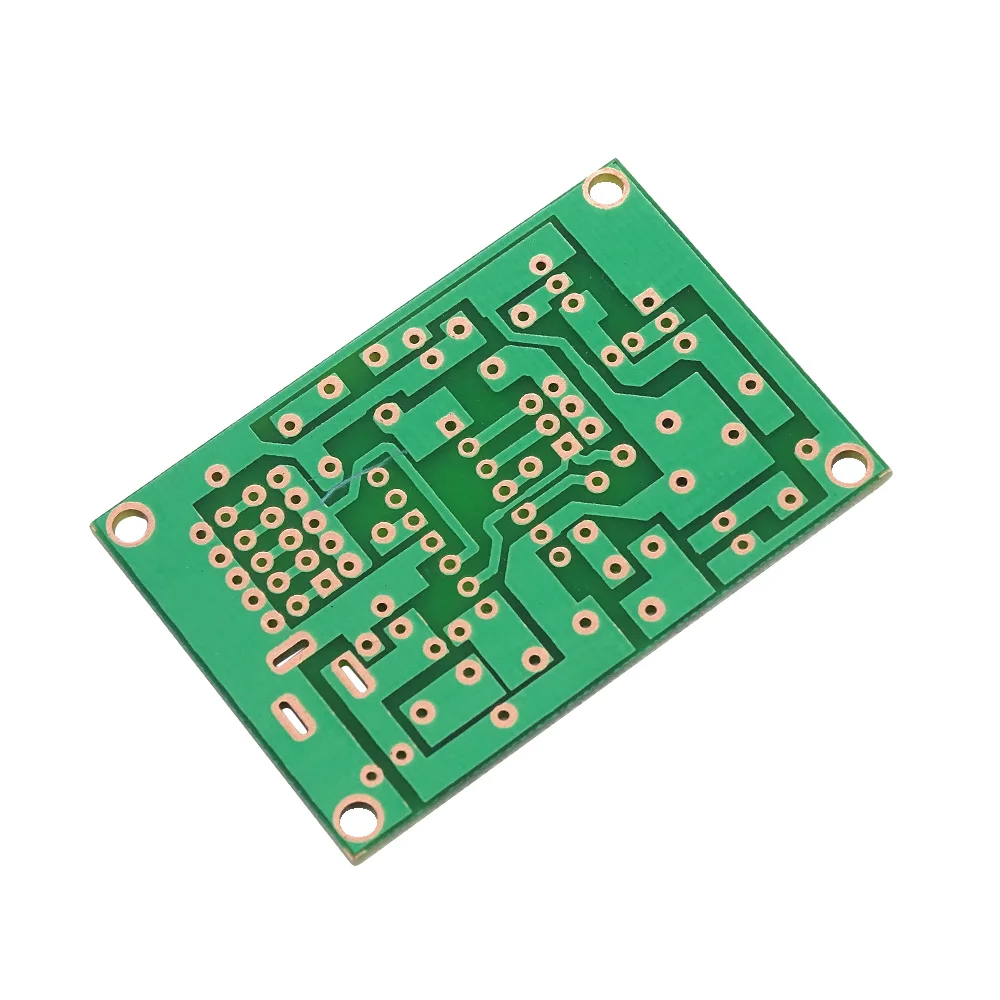

Все компоненты должны быть установлены на поверхности печатной платы.
Каждый потенциометр оказывает влияние друг на друга, пожалуйста, выберите соответствующий частотный диапазон (крышка короткого замыкания J2) повторно тщательно отрегулирован, частота ниже 50 Гц и выше 200 кГц не рекомендуется.
Источник питания цепи: 12-24 В
Посылка включает в себя:

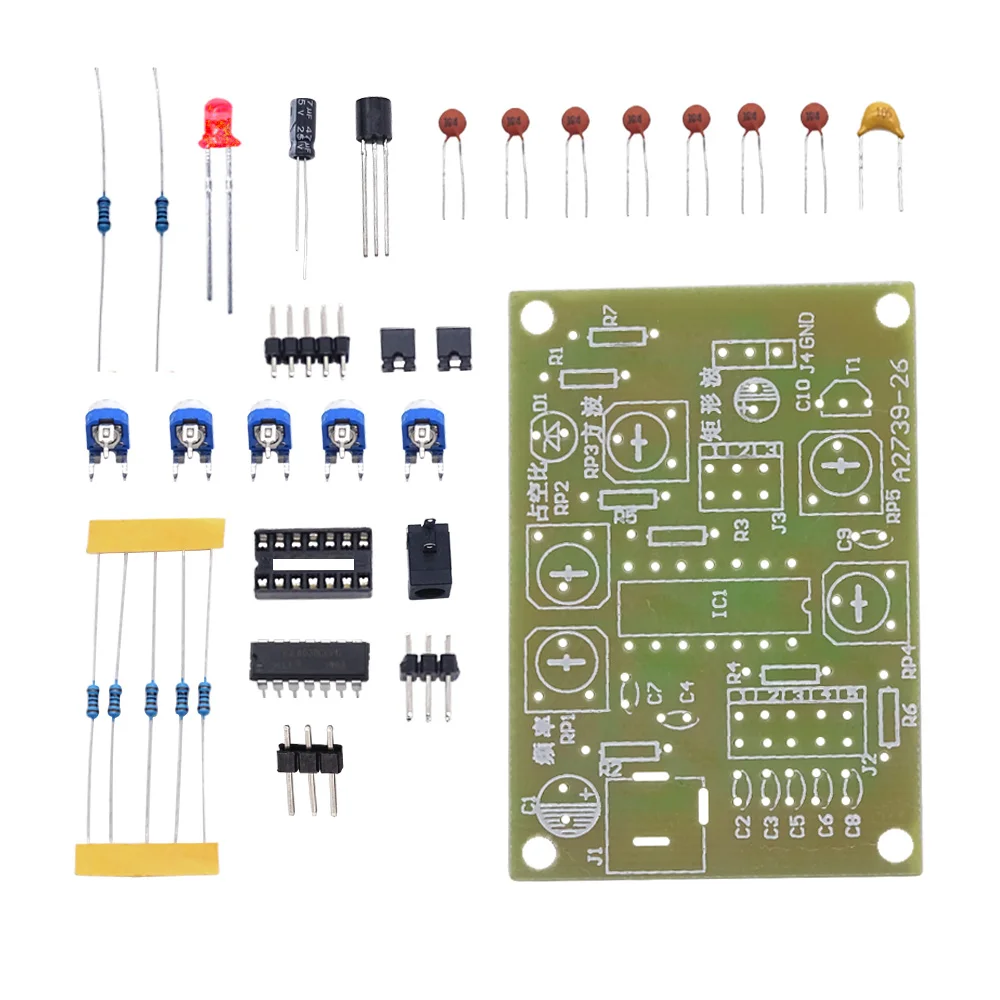

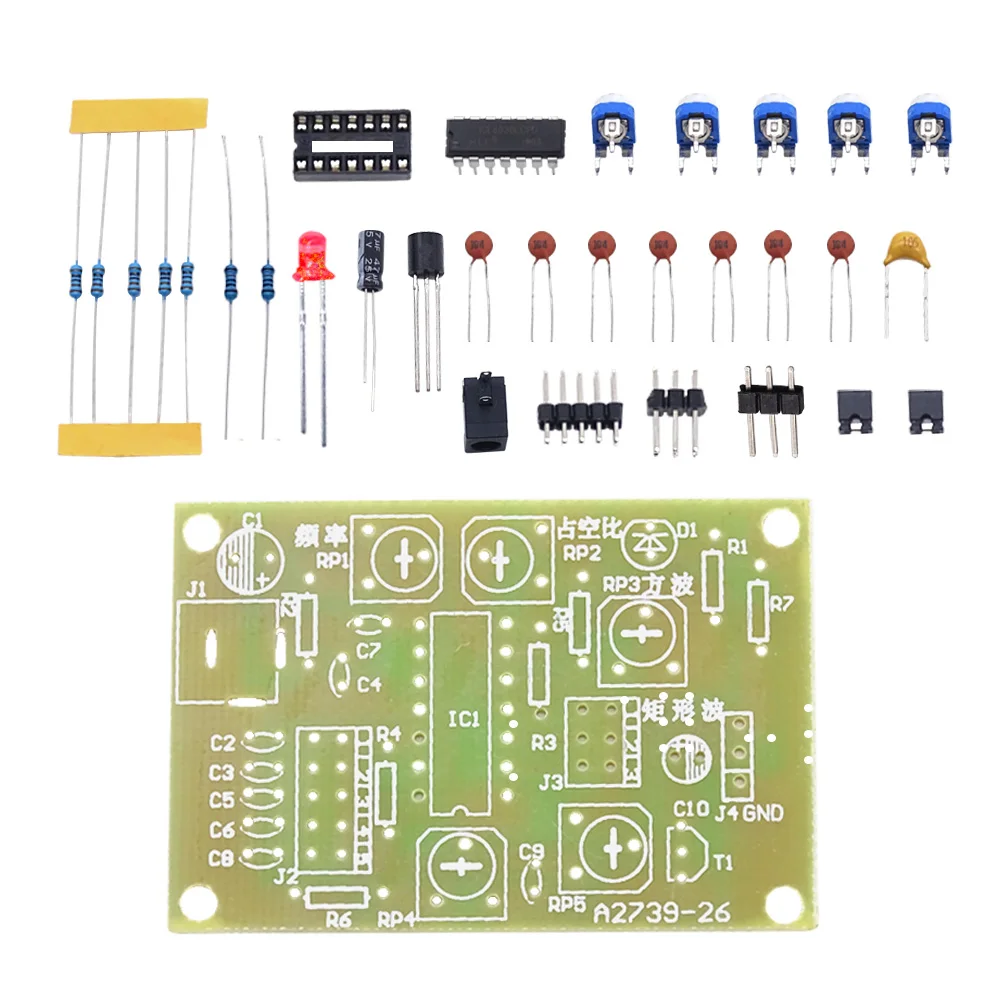

1 шт. x ICL8038 функциональный генератор сигналов
