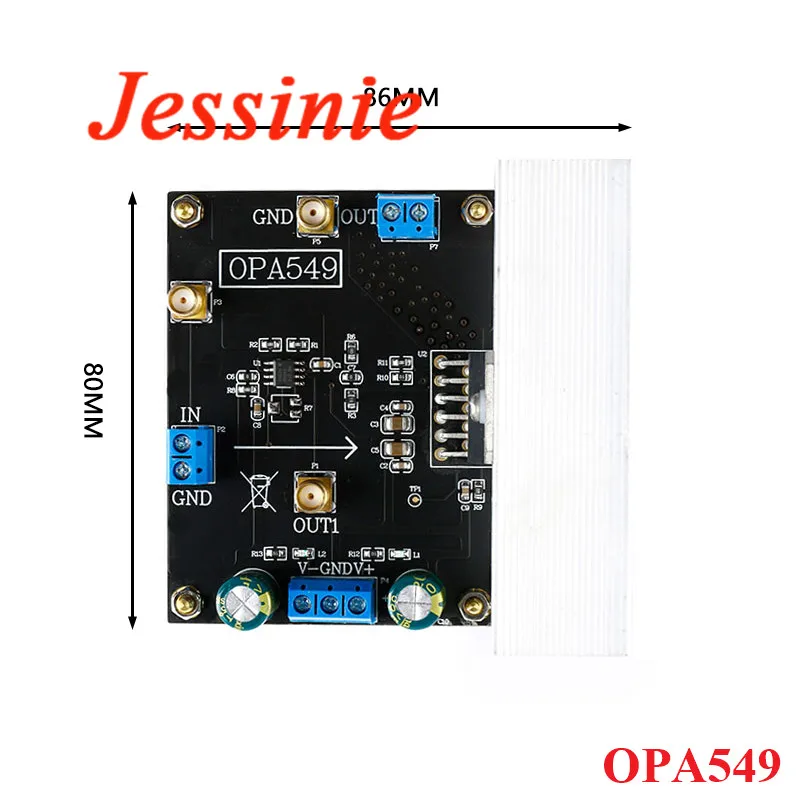

OPA549

Основные характеристики:

Модуль представляет собой аудио усилитель мощности с высоким напряжением и высоким током. Он может непрерывно выводить ток 8A с пиковым значением 10А. Он может идеально управлять различными нагрузками, такими как моторный привод, роговой привод, трансформатор и аудио усилитель. Он также может усиливать треугольные, синусоидальные и квадратные волновые сигналы.

OPA549 модуль Доставка список

Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Выполните функциональную проверку в соответствии с соответствующими экспериментальными условиями в сочетании с схематической схемой, предоставленной нашим магазином.

(2) основные параметры этого модуля находятся на странице деталей, предоставляя информацию в формате PDF о модуле; Инженерные документы не предоставляются, пожалуйста, будьте ясны для покупателя, при возникновении проблем с работой обратитесь в службу поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) модули нашего магазина гарантированно обеспечивают реальные параметры модуля, функции и изображения. Все модули проверяются и проверяются перед поставкой.

Пожалуйста, свяжитесь со службой поддержки клиентов после покупки, мы отправим информацию в ваш почтовый ящик

Параметры модуля

Модель модуля: OPA549

Тип модуля: Низкочастотный усилитель мощности

Форма входного сигнала: односторонний

Диапазон входного напряжения: 2Vpp (макс.); Как правило, в пределах диапазона питания

Входное сопротивление модуля: 10K ohm

Модуль Напряжение питания: ± 4V ~ ± 30V

Ток питания модуля: ± 8А; Большой выходной ток требует большого тока

Выходное сопротивление модуля: низкое сопротивление

Диапазон выходного напряжения: 54Vpp (макс.); Чехол с положительным и отрицательным источником питания 30 в

Выходной ток: 8А (макс.); Модуль имеет ограничение тока 6A

Выходная мощность: 100 Вт (макс.)

Коэффициент усиления модуля: 33 раза; Коэффициент усиления по умолчанию составляет 33 раза, первый уровень-11 раз, второй уровень-3 раза, G1 = R1 / R2 + 1, g2 = R11 / R10 + 1

Входное смещенное напряжение: 1МВ (макс.)

Смещение на входе: 2uV / ℃ (макс.)

Ток входного смещения: 125nA (макс.)

Шум входного напряжения: 35 нВ. ГГц (1 кГц)

Вес модуля: 150 г

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Вес модуля: 150 г

Характеристики модуля: 86*81*52 мм длина * ширина * высота-Размер печатной платы

Нагрев модуля: с теплоотводом; Требуется принудительное воздушное охлаждение при высоком токе

Факторы нагрева модуля: Входное и выходное напряжение слишком велико или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 75 ℃ промышленного класса

Характеристики модуля: Светодиодный индикатор положительной и отрицательной мощности

Диапазон применения: небольшое усиление сигнала, усилитель звукового сигнала, привод двигателя, Сервоусилитель и т. д.

Тип интерфейса модуля: SMA сигнал вход и выход, 5,08 синий держатель для карты питания

OPA549-это недорогой, Высоковольтный/высокотоковый операционный усилитель, идеально подходит для вождения различных нагрузок. Эта лазерная обрезанная монолитная интегральная схема обеспечивает отличную низковольтную точность сигнала и высокое выходное напряжение и ток.

OPA549 принимает одиночный источник питания или двойной источник питания для гибкости дизайна.

OPA549 имеет внутреннюю функцию тепловой защиты и перегрузки по току. Кроме того, OPA549

Обеспечивает точный, выбранный пользователем лимит тока. В отличие от других, которые используют резисторы «power» с

При выводе текущего пути OPA549 опосредованно обнаруживает нагрузку. Подходит для привода динамика с двигателем, трансформаторного привода и аудиоусилителя. Он также может усиливать треугольные волны, синусоидальные и квадратные волновые сигналы.

OPA548

Устройство OPA548 является низкозатратным, высоковольтным и высокотоковым операционным усилителем, который идеально подходит для вождения широкого спектра нагрузок. Монолитная интегральная схема с лазерной обрезкой обеспечивает отличную низковольтную точность сигнала и высокое выходное напряжение и ток.

Устройство OPA548 работает от одиночных или двойных поставок для гибкости дизайна. В режиме однократного питания входный диапазон общего режима простирается ниже земли.

Устройство OPA548 защищено от перегрева и перегрузки по току. Кроме того, устройство OPA548 было разработано, чтобы обеспечить точный, выбранный пользователем лимит тока. В отличие от других конструкций, в которых используется резистор мощности в серии с контуром выходного тока, устройство OPA548 определяет нагрузку опосредованно. Это позволяет регулировать лимит тока от 0 А до 5 А с резистором и потенциометром или цифровым управлением с преобразователем напряжения или тока.

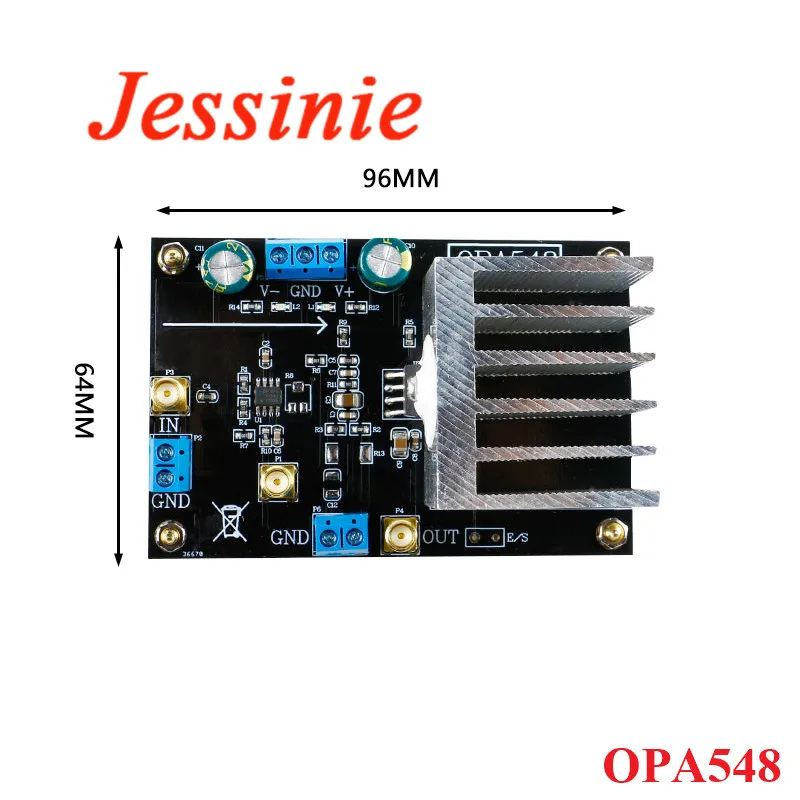

Название: OPA548 усилитель мощности

Размеры: 96 мм * 64 мм * 42 мм

Поставка Напряжение диапазон: ± 10V ~ ± 30V

Основные характеристики:

Высокое напряжение; Высокий ток; Широкая амплитуда выходного напряжения

Непрерывный ток на выходе 3A

Максимальный пик 5A

Может управлять различными нагрузками, такими как двигатель/динамик/трансформатор/аудио усилитель

Может усиливать треугольный/синусоидальный/квадратный волновой сигнал

Посылка включает в себя

Примечание:

Если вам не требуется предварительное усиление и вы хотите использовать TDA2030 для усиления и вывода, вы можете использовать Выход первого уровня в качестве входного сигнала и вывода второго уровня в качестве выхода.

Особенности чипа:

Широкий диапазон поставок:

-Один источник питания: от 8 В до 60 в

-Двойной источник питания: ± 4 в до ± 30 в высокий выходной ток:

-3-A непрерывный

-Пик 5 А

Широкое выходное напряжение качели

Полная защита:

-Тепловое выключение

-Регулируемый предел тока

Управление отключением выхода

Индикатор теплового отключения

Высокая скорость работы: 10 в

Низкий ток покоя

Применение

Клапан, привод

Для SYNCHRO, серводвигателей

Источники питания

Испытательное Оборудование

Датчик возбуждения

OPA544

Основные характеристики:

Модуль представляет собой модуль усилителя мощности с пиковым напряжением 68Vpp. Когда ток нагрузки больше 2А, входной сигнал должен быть больше 500 mVpp. Он подходит для вождения высоковольтных и высокотоковых операционных усилителей различных мощных нагрузок, таких как моторный привод, рупорный привод, привод трансформатора и т. д. Он также может усиливать треугольные, синусоидальные и квадратные волновые сигналы.

OPA544 модуль Доставка список

Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Выполните функциональную проверку в соответствии с соответствующими экспериментальными условиями в сочетании с схематической схемой, предоставленной нашим магазином.

(2) основные параметры этого модуля находятся на странице деталей, предоставляя информацию в формате PDF о модуле; Инженерные документы не предоставляются, пожалуйста, будьте ясны для покупателя, при возникновении проблем с работой обратитесь в службу поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Пожалуйста, свяжитесь со службой поддержки клиентов после покупки, мы отправим информацию в ваш почтовый ящик

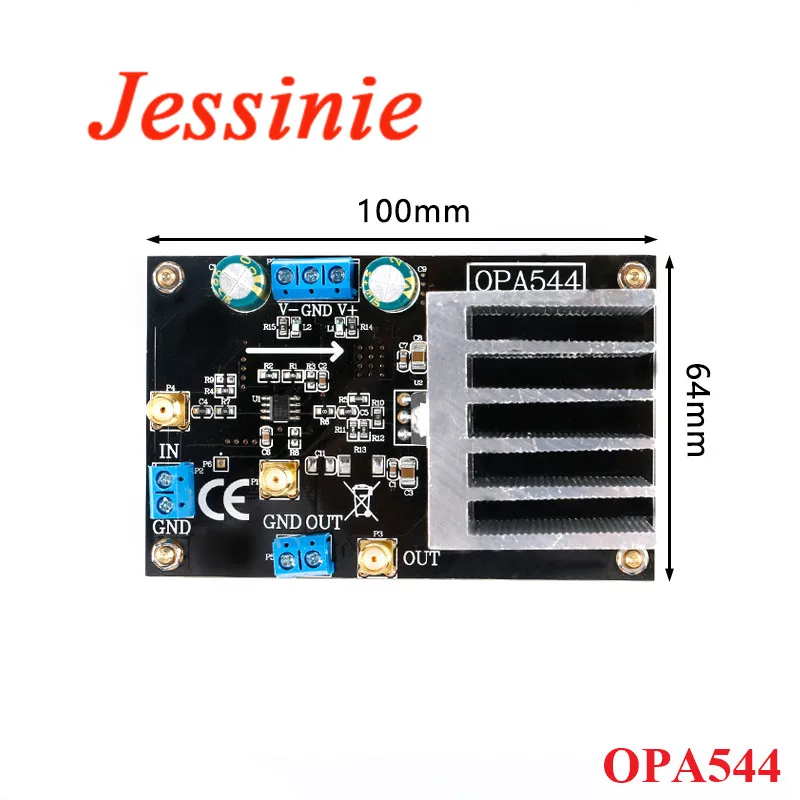

Модель модуля: OPA544

Тип модуля: Низкочастотный усилитель мощности

Форма входного сигнала: односторонний

Диапазон входного напряжения: 2Vpp (макс.); Как правило, в пределах диапазона питания

Входное сопротивление модуля: 10K ohm

Модуль Напряжение питания: ± 10V ~ ± 35V

Ток питания модуля: ± 4A; Большой выходной ток требует большого тока питания

Выходное сопротивление модуля: низкое сопротивление

Диапазон выходного напряжения: 60 ВПП (макс.); В чехол положительного и отрицательного питания 35 в

Выходной ток: 4A (макс.)

Выходная мощность: 30 Вт (макс.)

Коэффициент усиления модуля: 44 раза; Коэффициент усиления по умолчанию составляет 44 раза, первый уровень-11 раз, второй уровень-4 раза, G1 = R1 / R2 + 1, g2 = R10 / R12 + 1

Входное смещенное напряжение: 1МВ (макс.)

Смещение на входе: 2uV / ℃ (макс.)

Ток входного смещения: 125nA (макс.)

Шум входного напряжения: 35 нВ. ГГц (1 кГц)

Вес модуля: 125 г

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Вес модуля: 125 г

Характеристики модуля: 100*64*42 мм; Длина * ширина * высота-Размер печатной платы

Модуль становится горячим: есть радиаторы; Необходимо принудительное воздушное охлаждение при высоком токе

Факторы нагрева модуля: Входное и выходное напряжение слишком велико или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 75 ℃; Промышленный класс

Характеристики модуля: Светодиодный индикатор положительной и отрицательной мощности

Диапазон применения: небольшое усиление сигнала, усилитель звукового сигнала, привод двигателя, Сервоусилитель и т. д.

Тип интерфейса модуля: SMA сигнал вход и выход, 5,08 синий держатель для карты питания

Описание модуля

OPA544 является высоким напряжением/высоким током, подходит для вождения высокой мощности нагрузок различных усилителей. Высокопроизводительный операционный усилитель FET и высокая выходная мощность объединены в один микроконтроллер.

OPA544 защищен внутренним ограничением тока и тепловой схемой отключения. OPA544 имеет промышленные стандарты и может быть легко установлен на нагревательном устройстве; Теплоотвод имеет отличную теплоотдачу. Подходит для привода двигателя, динамика, трансформаторного привода и аудиоусилителя. Он также может усиливать треугольные волны, синусоидальные и квадратные волновые сигналы.

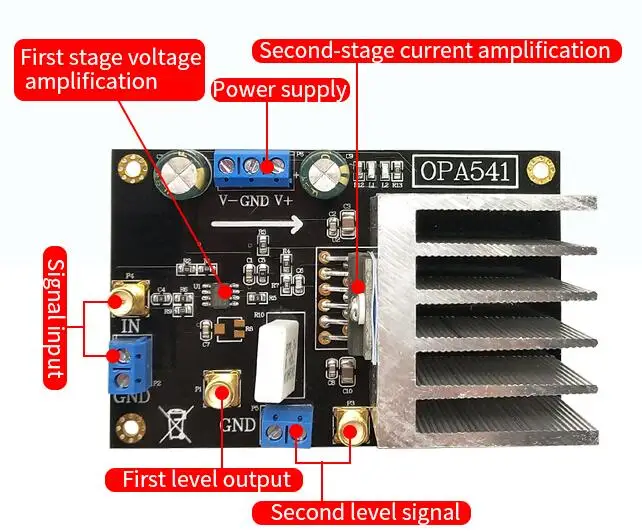

OPA541

Параметры:

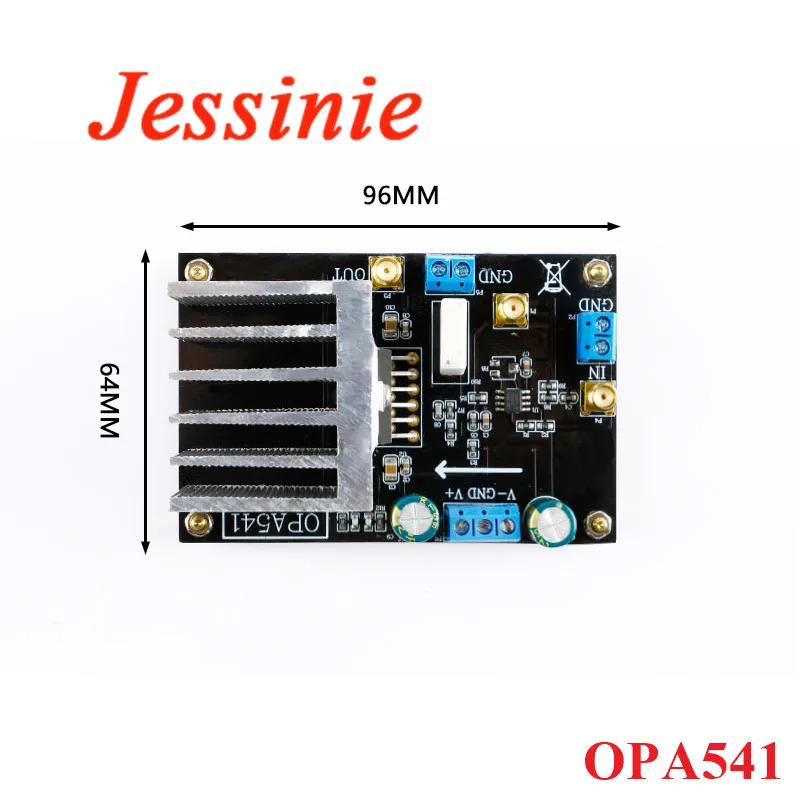

Модель модуля: OPA541

Тип модуля: Низкочастотный усилитель мощности

Форма входного сигнала: односторонний

Диапазон входного напряжения: 2Vpp (макс.); Как правило, в пределах диапазона питания

Входное сопротивление модуля: 1K ohm

Модуль Напряжение питания: ± 10V ~ ± 40V

Ток питания модуля: ± 5A; Большой выходной ток требует большого тока питания

Выходное сопротивление модуля: низкое сопротивление

Выход Диапазон напряжения: 68Vpp (макс.); В чехол положительных и отрицательных 40V источника питания

Выходной ток: 5A (макс.)

Выходная мощность: 50 Вт (макс.)

Коэффициент усиления модуля: 33 раза; Коэффициент усиления по умолчанию составляет 33 раза, первый уровень-11 раз, второй уровень-3 раза, G1 = R1 / R2 + 1, g2 = R7 / R4 + 1

Входное смещенное напряжение: 200 УФ (макс.)

Смещение на входе: 2uV / ℃ (макс.)

Ток входного смещения: 125nA (макс.)

Шум входного напряжения: 35 нВ. ГГц (1 кГц)

Вес модуля: 125 г

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Модуль становится горячим: есть радиатор, и требуется принудительное воздушное охлаждение при высоком токе

Факторы нагрева модуля: Входное и выходное напряжение слишком велико или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 75 ℃ промышленного класса

Характеристики модуля: Светодиодный индикатор положительной и отрицательной мощности

Диапазон применения: небольшое усиление сигнала, усилитель звукового сигнала, привод двигателя, Сервоусилитель и т. д.

Тип интерфейса модуля: SMA сигнал вход и выход, 5,08 синий держатель карты питания.

Меры предосторожности при использовании модуля:

(1) Потребляемая мощность модуля большая, и источник питания должен иметь определенный запас. Рекомендуется использовать источник питания с токовой мощностью привода, превышающей в два раза выходной ток. Модуль может питаться только от двух источников питания.

(2) во избежание ненужных помех рекомендуется использовать Линейный источник питания, источник питания не может превышать плюс или минус 40 В.

(3) рекомендуется использовать кабель SMA-BNC для прямого наблюдения за выходным сигналом для выходного сигнала. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму.

(4) порт SMA недоступен для выходной мощности, и должен использоваться синий клеммный блок. SMA порт предназначен для наблюдения за сигналом и не должен перезаряжаться.

(5) в связи с большим энергопотреблением и производством тепла, обратите внимание на вентиляцию и тепловыделение для длительной работы и добавьте вентиляторы для усиления отвода тепла при необходимости.

(6) поскольку модуль имеет фиксированное увеличение и не имеет цепи внешней защиты, рекомендуется подтвердить выходную мощность и амплитуду перед загрузкой, чтобы избежать повреждения модуля.

Вход: Vpp = 100 мВ Freq = 1,00 кГц
