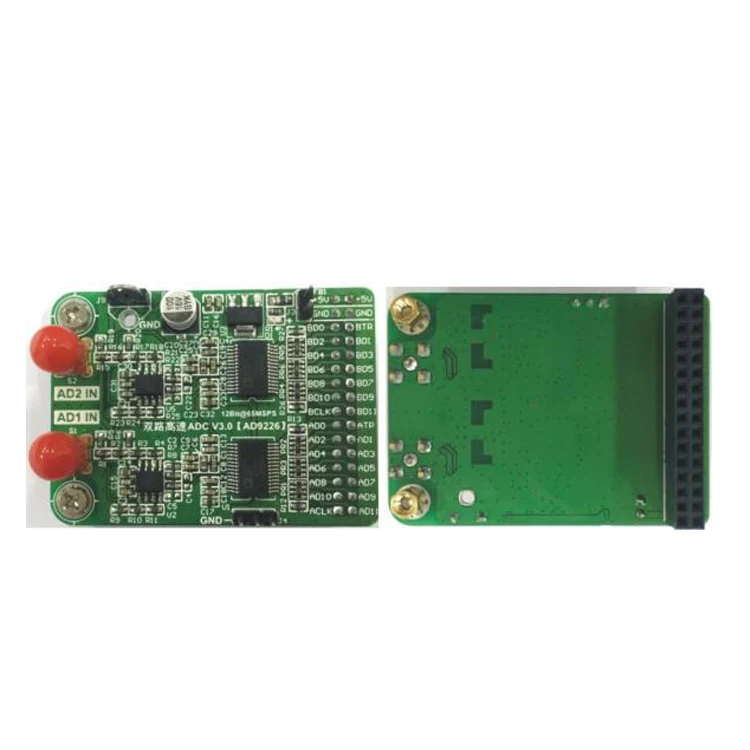

Двойной высокоскоростной модуль AD AD9226 параллельная 12-битная 65M плата разработки
История изменения цены
*Текущая стоимость 2844.73 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-28-2026 | 3384.49 руб. | 3553.82 руб. | 3468.5 руб. |
| Feb-28-2026 | 3356.37 руб. | 3524.86 руб. | 3440 руб. |
| Jan-28-2026 | 2816.85 руб. | 2957.71 руб. | 2886.5 руб. |
| Dec-28-2025 | 3299.17 руб. | 3464.49 руб. | 3381.5 руб. |
| Nov-28-2025 | 2872.93 руб. | 3016.82 руб. | 2944 руб. |
| Oct-28-2025 | 3242.15 руб. | 3404.42 руб. | 3323 руб. |
| Sep-28-2025 | 3214.39 руб. | 3375.68 руб. | 3294.5 руб. |
| Aug-28-2025 | 3185.49 руб. | 3344.71 руб. | 3264.5 руб. |
| Jul-28-2025 | 3157.89 руб. | 3315.9 руб. | 3236 руб. |
Описание товара
Modname = ckeditor
Введение модуля
Этот модуль двухканальный высокоскоростной AD использует TI 12-разрядный высокоскоростной A/аналого-цифрового преобразователя с AD9226, а модуль содержит два AD9226. AD9226 имеет многоступенчатую дифференциальную архитектуру трубопровода с максимальной частотой дискретизации 65MSPS. Чип с одним источником питания включает в себя высокопроизводительный образец-и-hold и эталонное напряжение на чипе, что упрощает периферийную схему, отвечает промышленным приложениям и во всем. Отсутствие отсутствующих кодов не гарантируется в диапазоне рабочих температур.
Диапазон входного напряжения модуля составляет-5 В ~ + 5 В, и вы можете вводить сигнал с пиковым-пиковым значением 10Vpp. Модуль использует затухание и офсетную цепь для настройки входного сигнала и преобразования его в 1 В ~ 3 В (т. Е. Пиковое-пиковое значение составляет 2Vpp) сигнал в AD9226. То есть, когда вход составляет-5 В, напряжение на входе ADC составляет 3 В; Когда вход равен 0 В, напряжение на входе ADC составляет 2 в; Когда вход + 5 В, напряжение на входе ADC составляет 1 в.
Основные характеристики:
(1) функция модуля: два независимых 12-разрядный высокоскоростных ADC модулей.
(2) Максимальная скорость приема: 65MSPS.
(3) аналогового сигнала Амплитуда: ± 5V (то есть 10Vpp вход).
(4) Полоса пропускания аналогового сигнала: полоса пропускания-3 дБ-350 МГц.
(5) цифровой интерфейс: 3,3 V.
(6) Блок питания: + 5 В одиночный источник питания.
(7) входной интерфейс аналогового сигнала: интерфейс SMA.
(8) Цифровой Интерфейс сигнала: 2 × 14 двойной ряд 2,54 шаг женский сиденья, направление вниз. Плюс интерфейс электропитания, используя 2 × 16 двойной ряд 2,54 шаг женский сиденья, направление вниз.
(9) Этот модуль разработан с гнездом GND для подключения пера заземления мультиметра для облегчения тестирования пользователя.
(10) соответствующий модуль может быть настроен в соответствии с фактическими потребностями пользователя. Из-за громоздкого процесса отладки требуется определенная плата за изготовление на заказ.
Интерфейс модуля

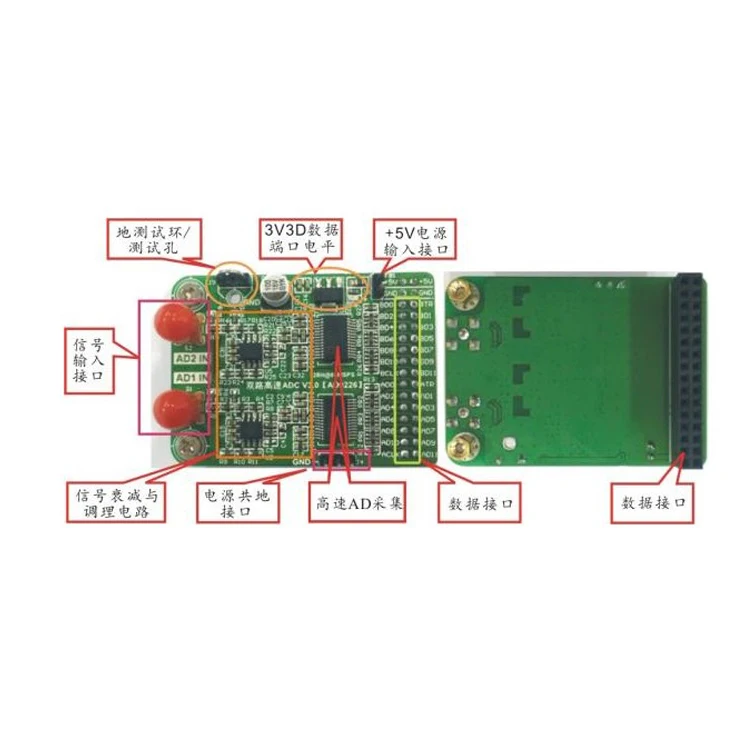

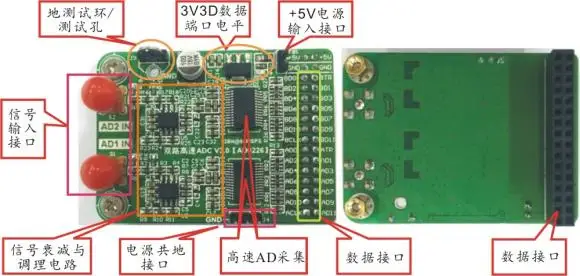

Аналоговый сигнал входной интерфейс использует SMA интерфейс; Интерфейс передачи данных использует 2,54 шаг с интерфейсом для женщин. Интерфейсы модуля показаны на рисунке ниже.
Метод подключения интерфейса 3 модуля

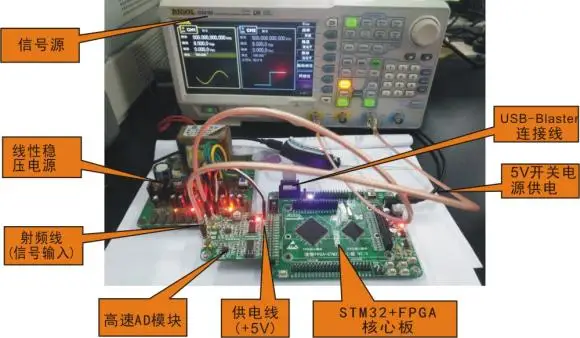

Двухканальный высокоскоростной модуль AD требует контроллера преобразования AD (обычно с использованием FPGA), линейного регулируемого источника питания a + 5 В (небольшая пульсация) и источника сигнала. Схема тестового подключения, построенная с использованием модуля питания линейного регулятора в магазине, C8051F/STM32 + FPGA core board и 160 МГц источник сигнала, показана на рисунке ниже.
Схема подключения среды тестирования модуля
