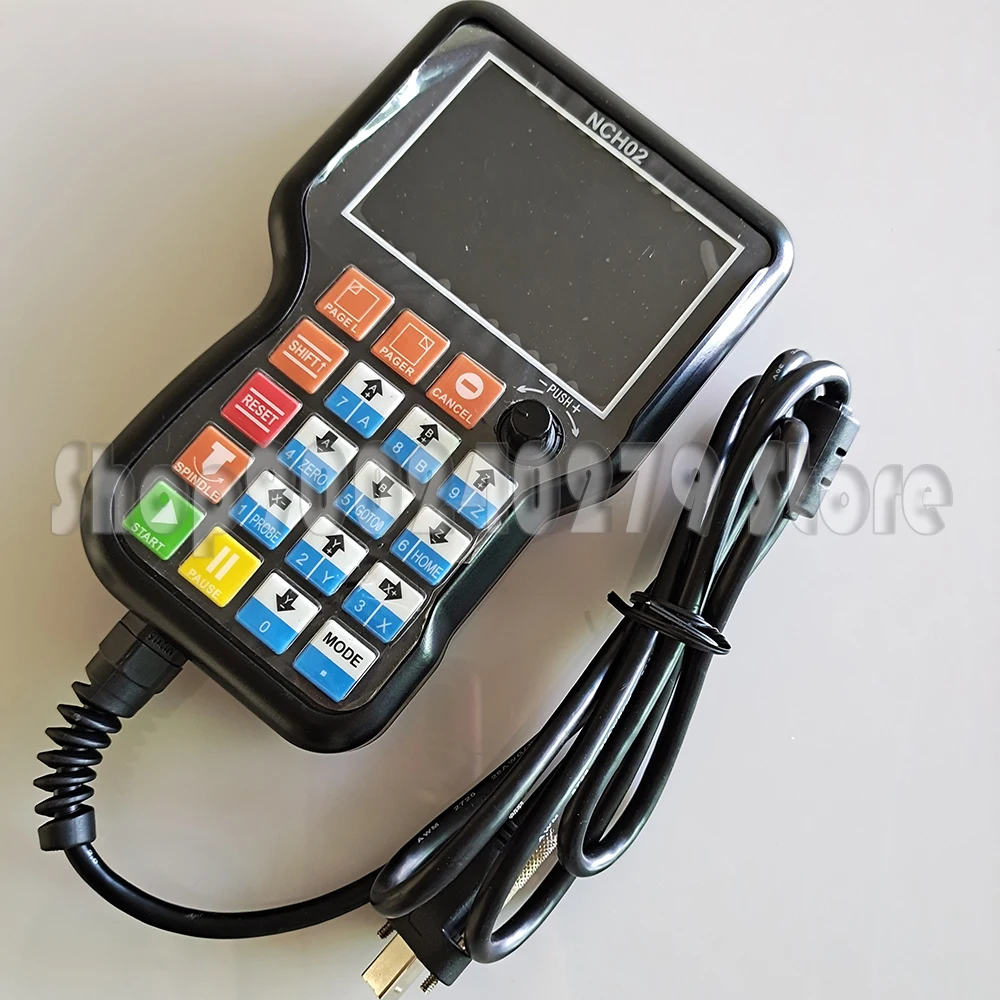

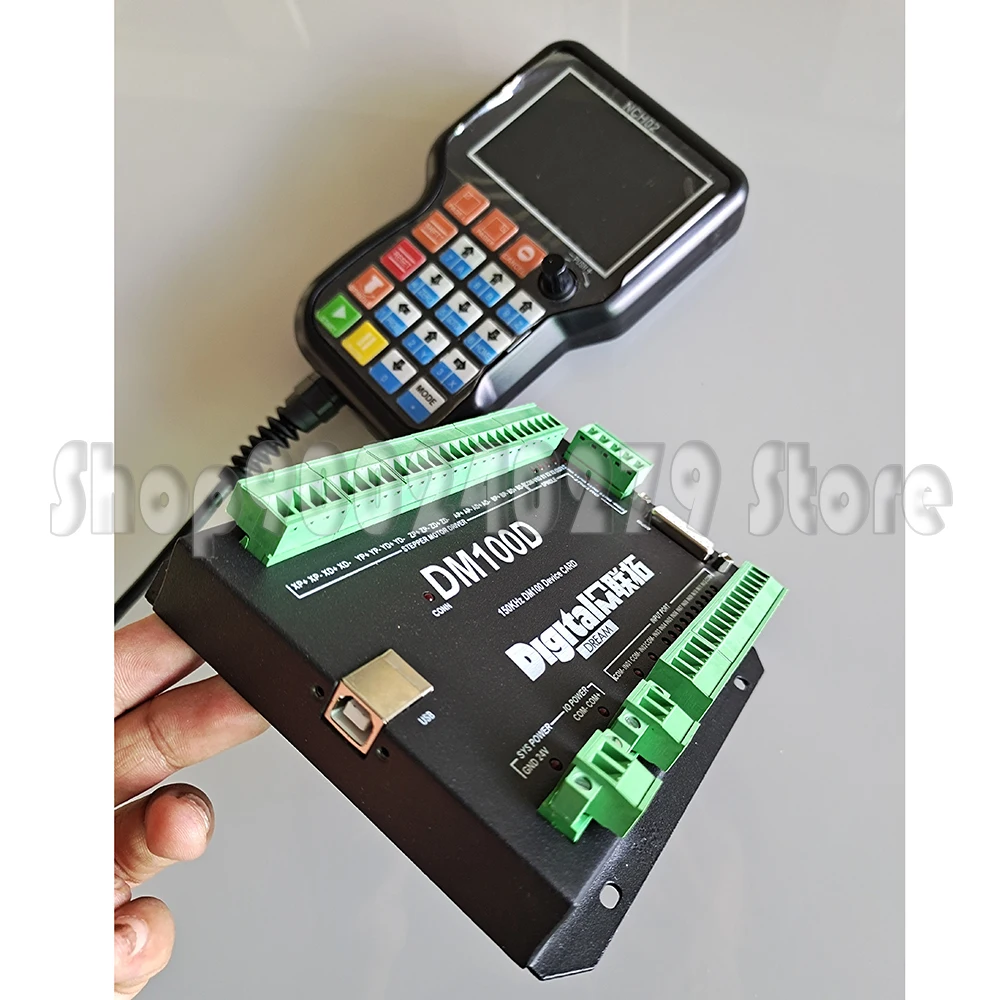

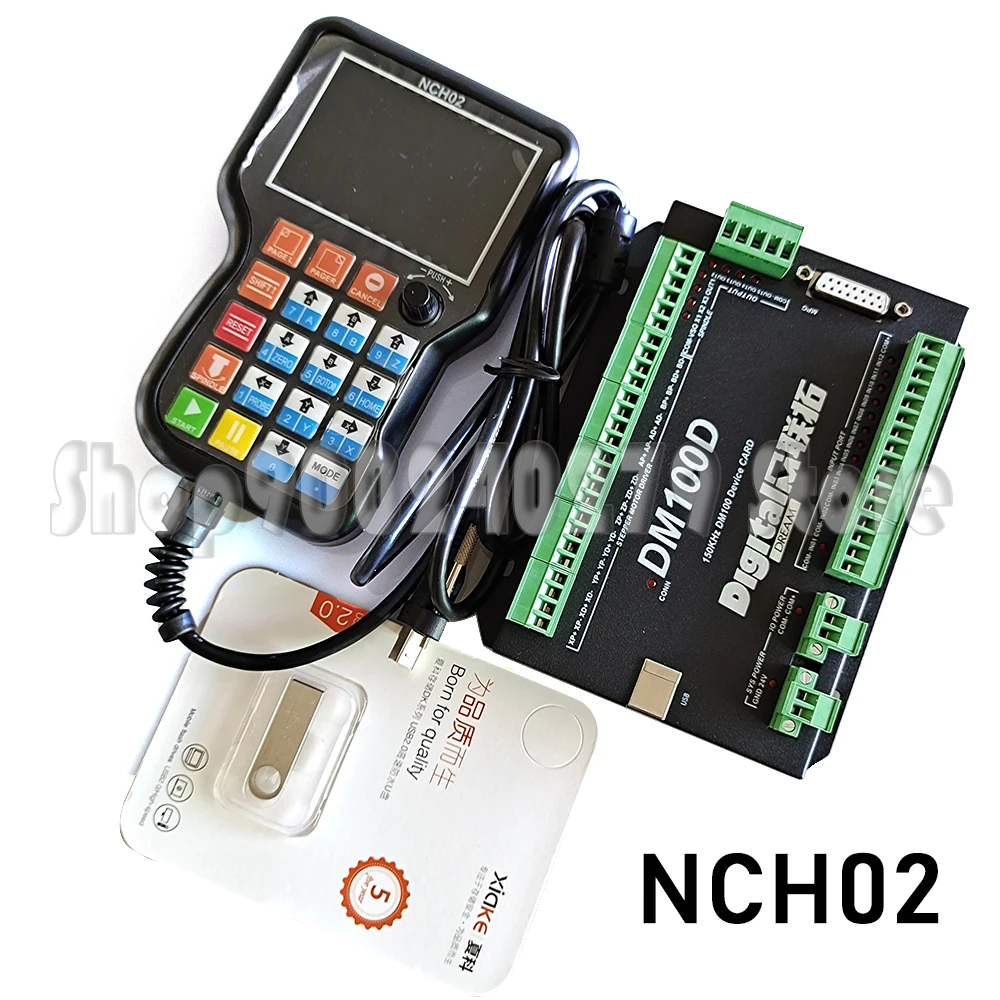

Это 3/4/5 система Axis DSP ручной числового программного управления. Он может считывать и запускать G-CODE с u-диска и заменять для GRBL. Вы можете работать без компьютера.

Этот контроллер может быть применен для гравировального станка, станка с ЧПУ и автоматической производственной линии.

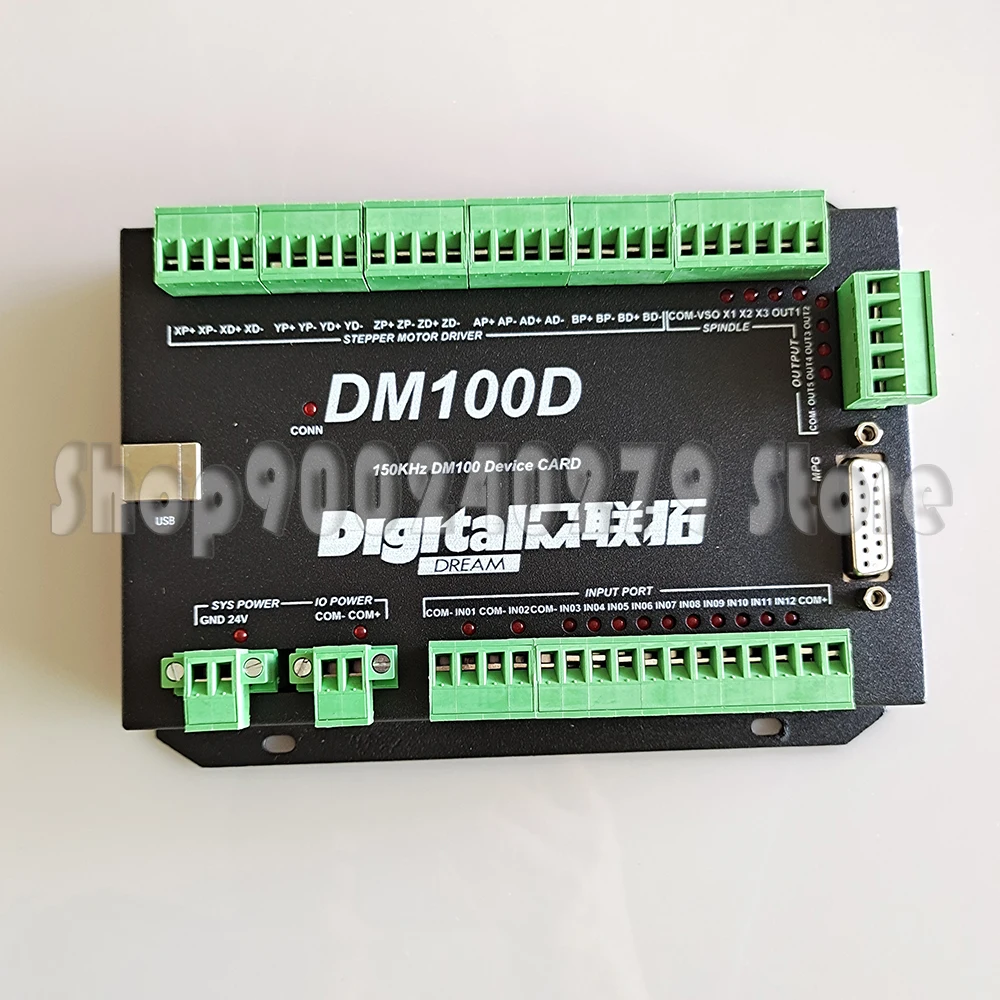

Параметр:

1) 8 канальная оптопара изолированный обычные цифровой входной интерфейс;

2) 5-канальная оптопара изолированный обычные цифровой выходной интерфейс;

3) один аналоговый выходной интерфейс с регулировкой скорости вращения шпинделя 0-10 В (может быть изменен на выход ШИМ);

4) Поддержка до 5-канальный шаговый двигатель управления, с переключением между дальним и канал до 150 кГц управление импульсный выход;

5) чип управления рычагом;

6) 3,5 дюймов TFT экран, разрешение 480*320;

7) 19 операционных клавиш;

8) основное оборудование управления составляет 24В потребляемая мощность и ток мощность составляет не менее 0,5 a;

9) Поддержка u-диска для чтения инструкции G, не требуется размер файла инструкции G;

10) оснащен интерфейсом ручной вены, поддерживает общие вены на рынке.

11) Кнопка поддержки одной оси ручного ввода и управления связью;

12) поддержка работы с быстрым определением положения бега;

13) Поддержка многокоординатной системы;

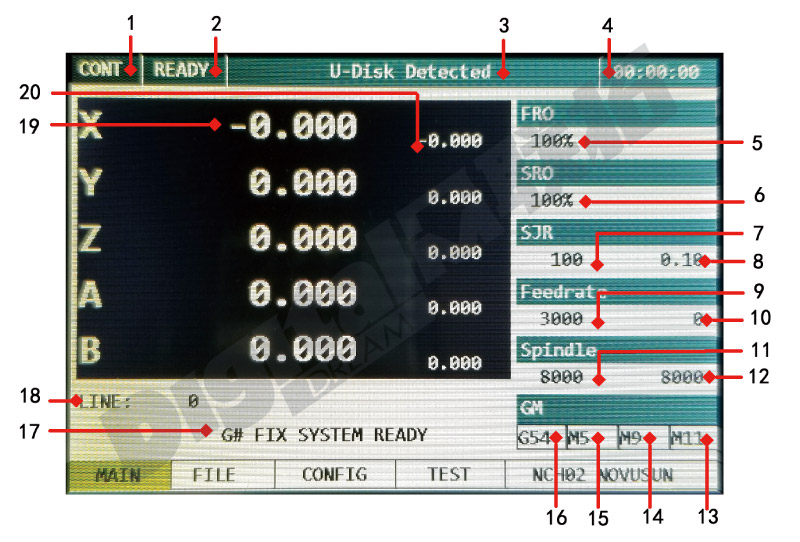

1. Ручной режим бар

Бар состояния в основном отображает режим работы вручную. Есть три ручных режима, которые ручной непрерывный режим (отображается как cont), ручной режим ввода (отображается как шаг) и ручной импульсный режим (отображается как MPG);

2. Беговая полоса состояния

Бар состояния в основном отображает рабочий статус системы. Есть четыре состояния системы, которые находятся в состоянии сброса (отображается как сброс), готовое состояние (отображается как готово), состояние ручной работы (отображается как пробежка) И состояние работы (отображается как запуск). В состоянии сброса все операции недействительны, что является состоянием защиты системы; Готовое состояние-это готовое состояние;

3. Строка состояния файла

Строка состояния файла отображает информацию о загрузке кода G или состоянии u-диска и отображает «без загрузки файла», когда нет загруженного файла; «U-диск обнаружен», когда u-диск вставлен и правильно идентифицирован; «u-диск удален», когда U диск вытягивается;» G кодовое имя файла ", когда код G правильно загружен;

4. Отображение времени

Панель отображения времени в основном отображает время работы текущего кода G.

5. Настройка параметров Fro

Fro-это регулировка скорости подачи, которая может регулироваться ручкой. Диапазон регулировки 0 ~ 200%. Фактическая скорость подачи # f = fro * f (F-значение настройки скорости подачи).

6. Настройка параметров SRO

SRO-это регулировка увеличения шпинделя, которая может регулироваться ручкой, а диапазон регулировки-0 ~ 200%. Фактическая скорость вращения шпинделя # s = SRO * s (s-значение настройки скорости вращения шпинделя).

7. Настройка параметров SJR

SJR-это ручное регулирование скорости, которое можно регулировать через ручку. Диапазон регулировки 0 ~ 100%. Фактическая ручная скорость # HF = SJR * HF (HF-это установленная ручная скорость).

8. Настройка одношагового параметра

В автофиксацией/шаговым управлением один шаг параметры может быть установить 3 передач, примерно на 1 мм, 0,1 мм и 0,01 мм, соответственно, и может быть скорректирована и установить с помощью ручки.

9. Настройка параметров F

Этот параметр является минимальной скоростью каждой оси в элементе конфигурации параметров по умолчанию, который может быть отрегулирован через ручку. Если в коде G Нет инструкции f, код G будет выполняться с этой скоростью все время; Если есть f Инструкция в коде G, значение скорости подачи будет Обновлено в соответствии с инструкцией f.

10. F дисплей в реальном времени

Значение отображения в реальном времени f показывает скорость в реальном времени F в процессе работы кода G. Скорость подачи в реальном времени # f = fro * f (установленная скорость подачи).

11. Настройка параметров S

Этот параметр по умолчанию задает Скорость вращения шпинделя в элементе конфигурации параметров по умолчанию, который можно отрегулировать через ручку. Если в коде G Нет инструкции, код G будет выполняться с этой скоростью все время; Если в коде G есть инструкция s, значение скорости шпинделя будет Обновлено в соответствии с инструкцией s.

12. Дисплей в реальном времени

Значение отображения в реальном времени показывает скорость работы в реальном времени в процессе работы кода G. Скорость вращения шпинделя # s = SRO * s (установленная Скорость вращения шпинделя).

13. Отображение состояния M10 / M11

Отображение значения состояния переключателя M10 / M11, которое может быть изменено вручную ручкой или автоматически изменено в соответствии с командой M10 / M11 в запущенном g-файле.

14. Дисплей состояния M8 / M9

Отображение значения состояния переключателя M8 / M9, которое может быть изменено вручную ручкой или автоматически изменено в соответствии с командой M8 / M9 в бегущем g-файле.

15. Дисплей состояния M3 / M4 / M5

Отображение значения состояния переключателя m3 / M4 / M5, которое может быть изменено вручную ручкой или автоматически изменено в соответствии с инструкцией m3 / M4 / M5 в рабочем файле g.

16. Дисплей системы координат G

Отображается текущая система координат, а диапазон модификации-g54 ~ G59, который может быть изменен вручную ручкой или автоматически изменен в соответствии с инструкциями g54 ~ G59 в файле running g.

17. Бар состояния системы

Строка подсказки состояния системы в основном запрашивает состояние общей системы, и список состояния дисплея выглядит следующим образом:

Система готова: система готова к реализации инструкции G

Сброс системы: состояние сброса системы, операция не может быть выполнена

Система работает: код G работает

X + + Limited: X передний ограничительный триггер, другие оси аналогичны

X -- limited: X отрицательный ограничительный триггер, аналогичный другим осям

X + + Soft Limited: X forward soft trigger, аналогичный другим осям

X -- Soft Limited: X отрицательный мягкий ограничительный триггер, аналогичный другим осям

18. Отображение кода G

В процессе работы с кодом G отображается текущий номер линии и текущая Инструкция по коду G.

19. Значение координат заготовки каждой оси

Отображается значение координат заготовки для каждой оси, а номер оси, соответствующий значению координат, находится перед значением координат заготовки.

20. Механическое значение координат каждой оси

Отображается механическое значение координат каждой оси. Механическое значение координат каждой оси отображается после значения координат заготовки, а шрифт на один размер меньше, чем значение координат заготовки.
