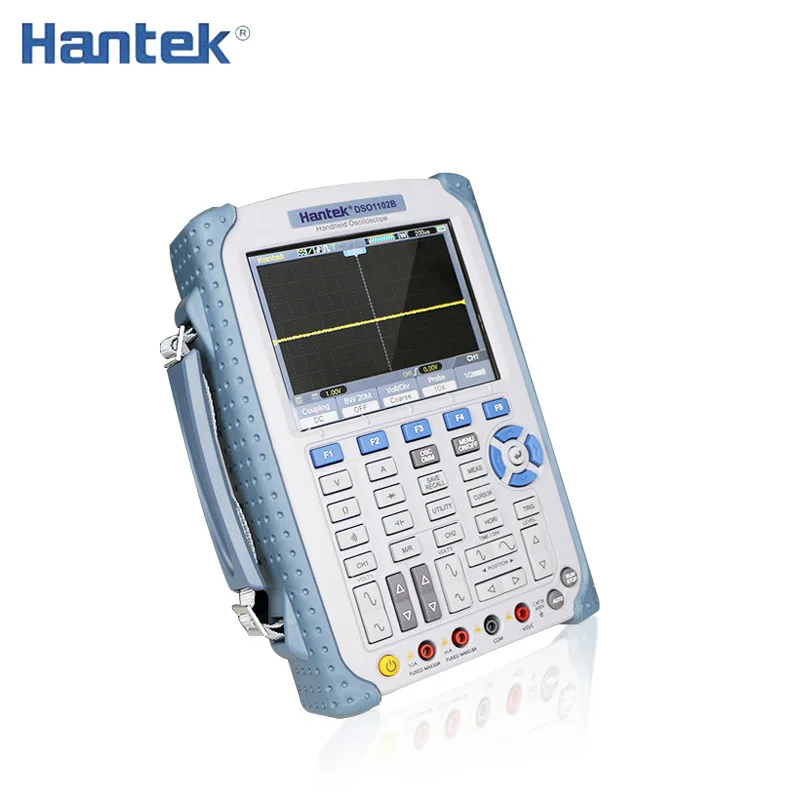

Ручной осциллограф Hantek DSO1062B/1102B/1202B мультиметр 1 м глубина памяти DMM с аналоговой

Odel

DSO1202B

DSO1102B

DSO1062B

Образцы режимов

Образец в реальном времени: 1GS/s;

Эквивалентный образец: 25GS/s

Нормальный

Только обычные данные

Пиковое определение

Высокочастотный и randon glith захват

Среднее

Wavefom средняя, выбор 4,8,16,32, 64128

Соединительная муфта входов

AC, DC, GND

Импенданс

1мом ± 2% ‖ 20пФ ± 3пф

Затухание зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

CAT I и CAT II: 300VRMS (10 ×), категория установки;

CAT III: 150VRMS (1 ×);

Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.

Диапазон скорости образца

500 мс/с -- 1GS/s

Интерполяция формы волны

(Sin x)/x

Длина записи

1 м

Диапазон сек/Див

2ns/div ~ 2000s/div,

4ns/div ~ 2000s/div,

Частота образцов и

500ps (в течение любого ≥ 1 мс интервала времени)

Диапазон положения

2ns/div to8ns/div;(-8div ×s/div) до 20 мс;

4ns/div до 8ns/div; (-8div x s/div) до 40 мс; 20ns/div до 80μs /div; (-8div × s/div) до 40 мс; 200 мкс/див до 40 с/див; (-8 див × с/див) до 400 с;

Точность измерения времени Delta (Полная Полоса пропускания)

Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);>16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns); интервал образца = s/div ÷ 200

Вертикальное разрешение

8-бит, все каналы в выборку одновременно

Диапазон смещения

2МВ/див до 20мв/див, ± 400мв;

50 мВ/див до 200 мВ/див, ± 2 В;

500mV/div до 2V/div, ± 40 м;

5V/div, ± с алюминиевой крышкой, 50В

Полоса пропускания

200 МГц

100 МГц

60 МГц

Время подъема на BNC (Типичный)

1.8ns

3.5ns

5.8ns

Математика

+, -, *, /, FFT

FFT

Windows:Hanning.Flatop.Rectamgular.Bartlett.Blackman; 1024 точка образца

Ограничение полосы пропускания

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

Точность усиления постоянного тока

± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див;

± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див

Точность измерения постоянного тока, средний режим сбора

При нулевом вертикальном смещении и N≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбирается только 10 мВ/div или больше;

Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див

Повторяемость измерений вольт, средний режим сбора

Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды
