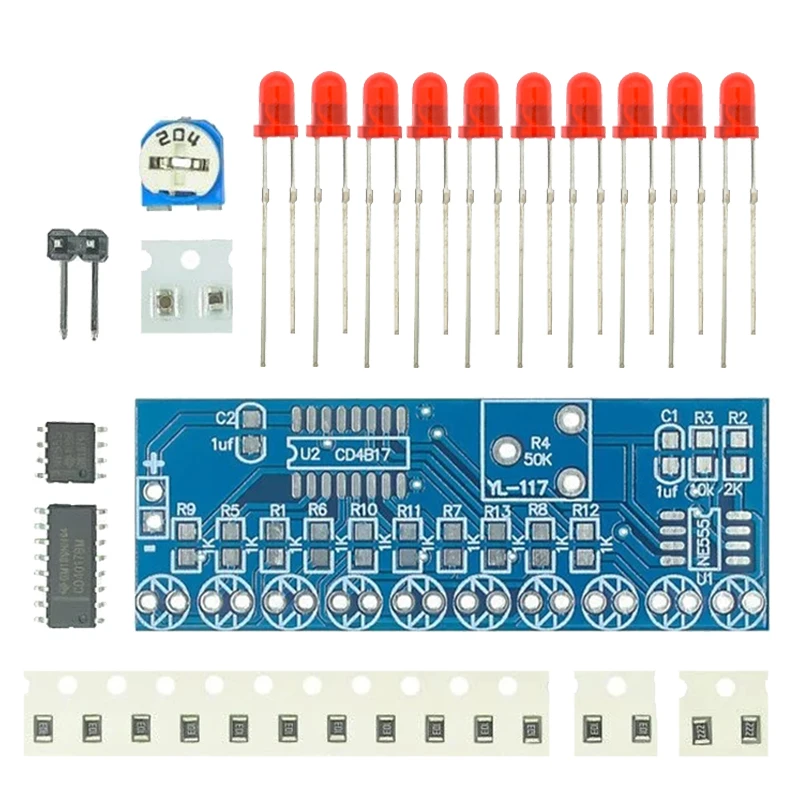

Наборы умной электроники Ne555 + CD4017 светодиодный модуль с подсветильник кой набор

Наборы умной электроники Ne555 + CD4017 светодиодный модуль с подсветильник кой набор

Особенности:

После включения питания, у нас работает 10 светодиодов будет светильник вверх последовательно слева направо, включает в себя информацию о состоянии Бег светильник s. Этот набор может отображать время NE555 и CD4017 счетные функции интуитивно. Это стартовый набор для обучения таймеров, счетчиков, частотных разделителей и контроллеров фонарей. В то же время комплект имеет хорошие эффекты, очень интересный и практичный, а также является предпочтительным материалом для начинающих.

Принцип цепи:

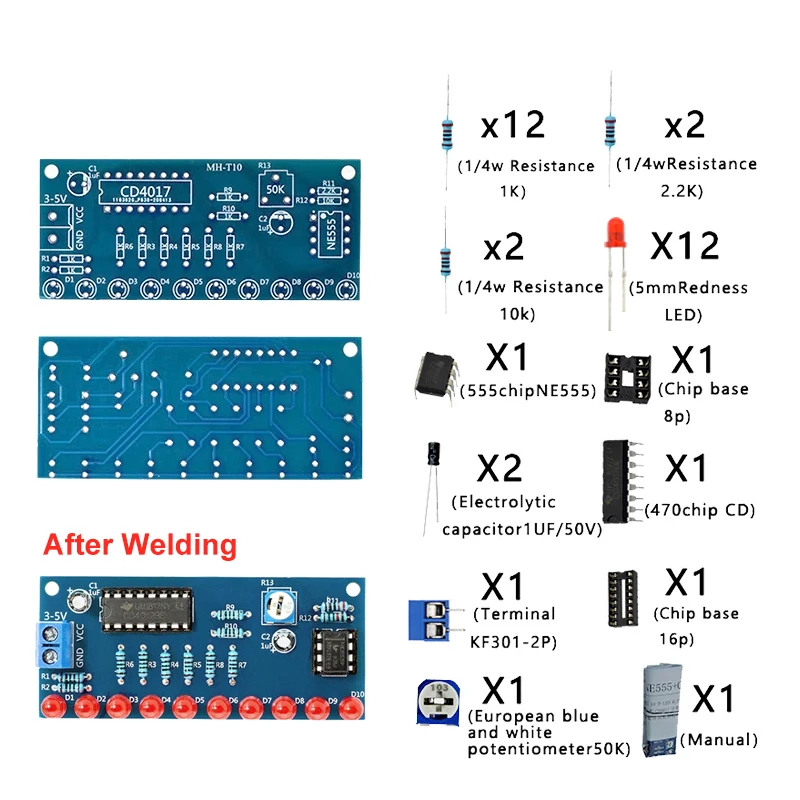

Этот комплект в основном состоит из схемы генерации часов и десятичной контурной схемы. Это самовозбуждаемый мультивибратор с NE555 в качестве ядра. Источник питания заряжает конденсатор C2 через R11, R12 и R13. Когда C2 только начинает заряжать, pin 2 NE555 все еще находится на низком уровне, поэтому выходной pin 3 высокий. Когда питание заряжается до 2/3 напряжения источника питания до C2 через R11, R12, R13, уровень выходного штыря 3 меняется от высокого до низкого, И внутренняя разрядная трубка NE555 включается, конденсатор C2 разряжается через R13, R12, NE555 pin 7 до тех пор, пока напряжение через C2 не будет ниже 1/3 напряжения источника питания, NE555 pin 3 уровня снова меняется от низкого до высокого. C2 заряжается снова, этот цикл формирует колебание. Время зарядки: 0,695 (R11 + R12 + R13)C2, время разрядки: 0,695 (R13 + R12)C2. Регулировка R13 может контролировать выходную частоту осциллятора. Сигнал колебания часов NE555 постоянно добавляется к pin 14 CD4017. 10 светодиодов подключены к 10 выходным клеммам CD4017. Когда 10 выходных терминалов CD4017 генерируют высокие уровни в свою очередь под действием часового сигнала, D1--D10 будет гореть в свою очередь, чтобы создать эффект водной лампы. Регулировки R13 для регулировки скорости потока Светодиодный свет.

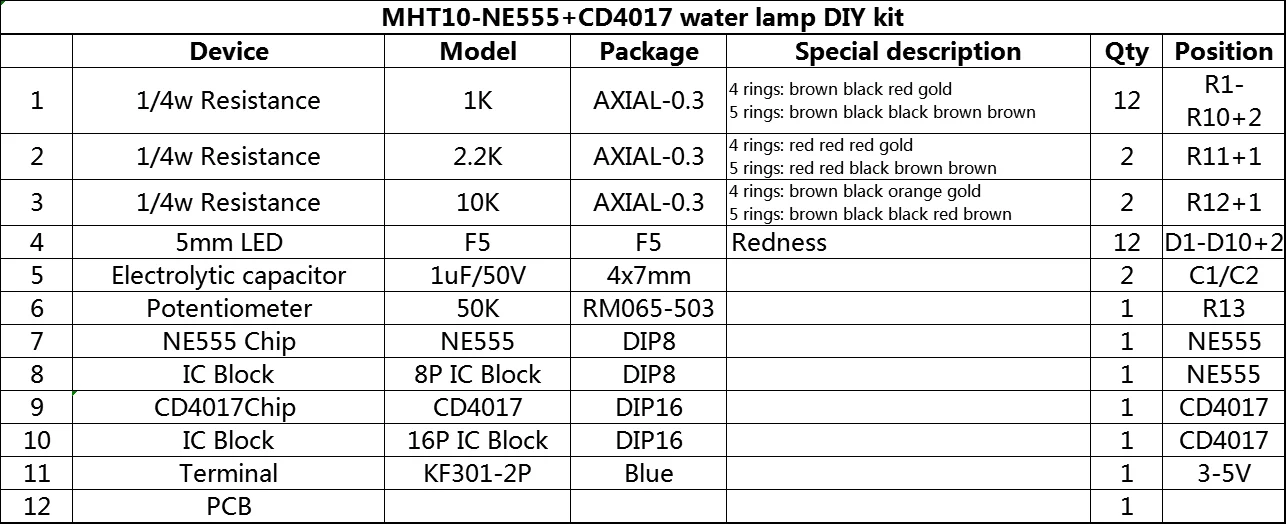

Общая проблема:

1. Позаботьтесь, чтобы избежать неправильной сварки положительных и отрицательных полюсов светодиодный, и Длинная нога является положительным полюсом.
2. Позаботьтесь, чтобы избежать неправильной сварки положительных и отрицательных электродов электролитического конденсатора, и Длинная нога является положительным электродом.
3. Позаботьтесь, чтобы не вставлять чип в противоположном направлении. Зазубрина чипа и базовая зазубрина должны быть в том же направлении, что и зазубрина на доске.
4. Позаботьтесь, чтобы избежать неправильного подключения положительных и отрицательных полюсов источника питания. Правильный метод подключения заключается в подключении VCC к положительному полюсу, GND к отрицательному полюсу и подаче напряжения постоянного тока 3-5 В.
Обратите внимание, чтобы проверить сварку для короткого замыкания и виртуальной сварки.
