Новая пластина простой набор металлоискателя
Параметры комплекта:
Напряжение питания: 3-5 В;
Габаритные размеры: 66*61 мм;
Расстояние обнаружения: 5 см;
Специальное напоминание: Этот набор позиционируется как электронный Обучающий набор, который в основном используется для контакта с сваркой и изучения принципа работы. Исследование сокровищ не допускается, и расстояние обнаружения составляет 5 см.


Этот продукт является сварочной частью, которая должна иметь небольшие электронные знания и навыки сварки. Не снимайте новичка без технических знаний. Его нельзя вернуть или заменить после сварки!

Q1, L1, L2, C2, C3, R1 и W образуют высокочастотную колебательную цепь. Регулировка потенциометра w может изменить усиление сцены колебаний и сделать осциллятор в критическом состоянии колебаний, то есть, просто запустите осциллятор. Q2 и Q3 образуют схему обнаружения. В тех случаях, когда цепь колеблется, как правило, в тех случаях, когда колебания напряжения переменного напряжения превышает 0,6 V, Q2 будет зафиксировано какое-либо движение в минус половины цикла против часовой стрелки и защита от короткого замыкания C4 разрядки, в результате чего Q3 отрезной; когда катушка обнаружения L1 близка к металлическому объекту, вихревой ток будет генерироваться в металлическом проводнике, Что увеличит потери энергии в колебательной цепи, ослабит положительные отзывы, ослабит колебание осциллятора в критическом состоянии, И даже остановить колебание, потому что он не может поддерживать энергию, необходимую для колебания, чтобы отрезать Q2, зарядить C4 R2, включить Q3, И нажмите на звуковой сигнал. В зависимости от наличия или отсутствия звука, можно определить, есть ли металлические предметы под катушкой обнаружения.
В соответствии с этим принципом схема может быть эффективно переоборудована в Бесконтактный переключатель для управления полом лифта. (Фотоэлектрические выключатели не подходят для многих случаев, потому что они будут блокировать светильник-излучающие устройства и светильник приемные устройства из-за влияния окружающей среды пыли.)
Пример 1 применения принципа металлоискателя: если вы хотите определить, есть ли автомобиль, проходящий по определенной дороге, потому что автомобильное шасси 0,5 м или более от дорожного покрытия, и вещество осталось на месте похоронит позволяет достичь глубины резкости, для детей возрастом от 5 до 10 см, поэтому Засорение катушки диаметром 1 м на земле может стабильно, точно и надежно определить, есть ли на ней автомобиль, что очень важно для статистики дорожного движения, данные о парковочных площадках на парковках отсутствуют, имеют большое практическое значение.

Пример 2 применения принципа металлоискателя: на каждом этаже контроллера лифта требуется Датчик, чтобы определить, достиг ли Лифт стоп-положения. Если механический переключатель перемещения принят, будут жизненные и надежные факторы; Если оптопара используется, будет долгосрочная ошибка осаждения пыли; Таким образом, хорошим методом является установка металлоискателя для определения ВКЛ-ВЫКЛ цепи в зависимости от наличия или отсутствия металла. Это будет иметь высокую практическую ценность во многих оборудованиях и машинах.

1. Двусторонняя проводка, распыление припоя и несколько сварочных колодок не легко отвалятся;
2. Нелегко производить самоизгиб (относится к изгибу, вызванному неручным состоянием), и плохие пластины будут возникать с изменением времени и окружающей среды
Изгиб.
3. Более стабильное и надежное сопротивление
Способ ввода в эксплуатацию после сварки:

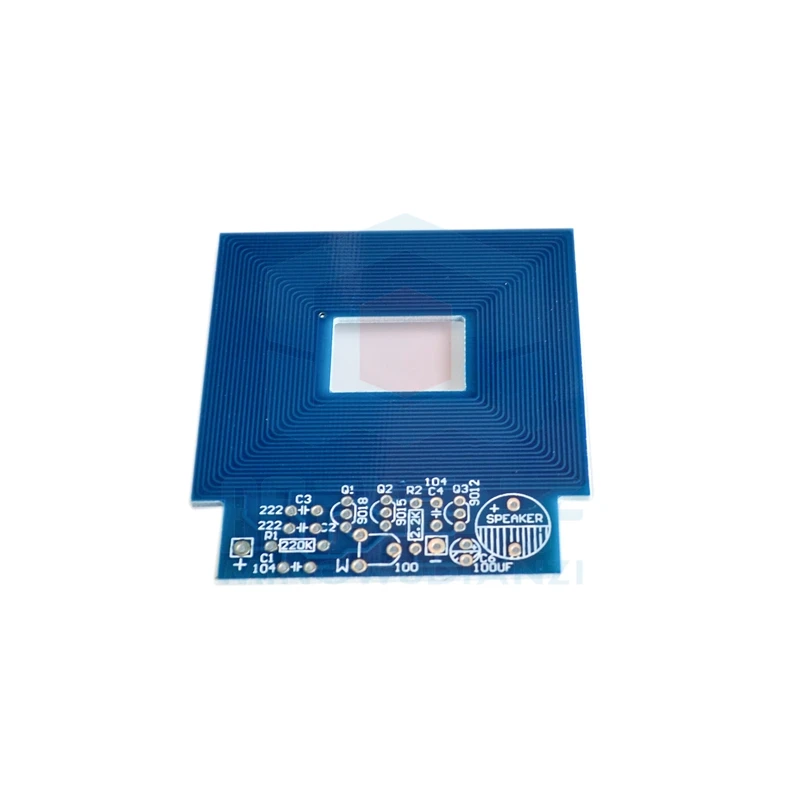

Машина L1 и L2 используют медные провода на печатной плате для формирования индукторов. Нет необходимости в том, чтобы все сами производили индукторы. Это просто и имеет высокий уровень успеха! Схема только что использовала более десяти компонентов. До тех пор, пока он установлен правильно, он обычно может работать нормально. После установки подключите источник питания, Отрегулируйте потенциометр до тех пор, пока он не услышит звук (когда он не близко к металлу), и используйте антенну с печатной платой, чтобы закрыть ее к металлу. В это время звук должен звучать. Когда он находится далеко от металла, он должен прекратить издавать звук. Если он не может остановить звук, настройте потенциометр немного против часовой стрелки и повторите попытку, пока он не будет соответствовать требованиям.

См. Вопрос:
После включения он издает долгий звук, так как передняя фаза колебаний не вибрирует, возможно неправильное размещение резисторов, триодов и других компонентов, или в катушке печатной платы имеется короткое замыкание или открытая цепь. Пожалуйста, внимательно проверьте увеличительное стекло. Кроме того, увеличение Q2 слишком низкое, чтобы сделать Q3 выключенным.
