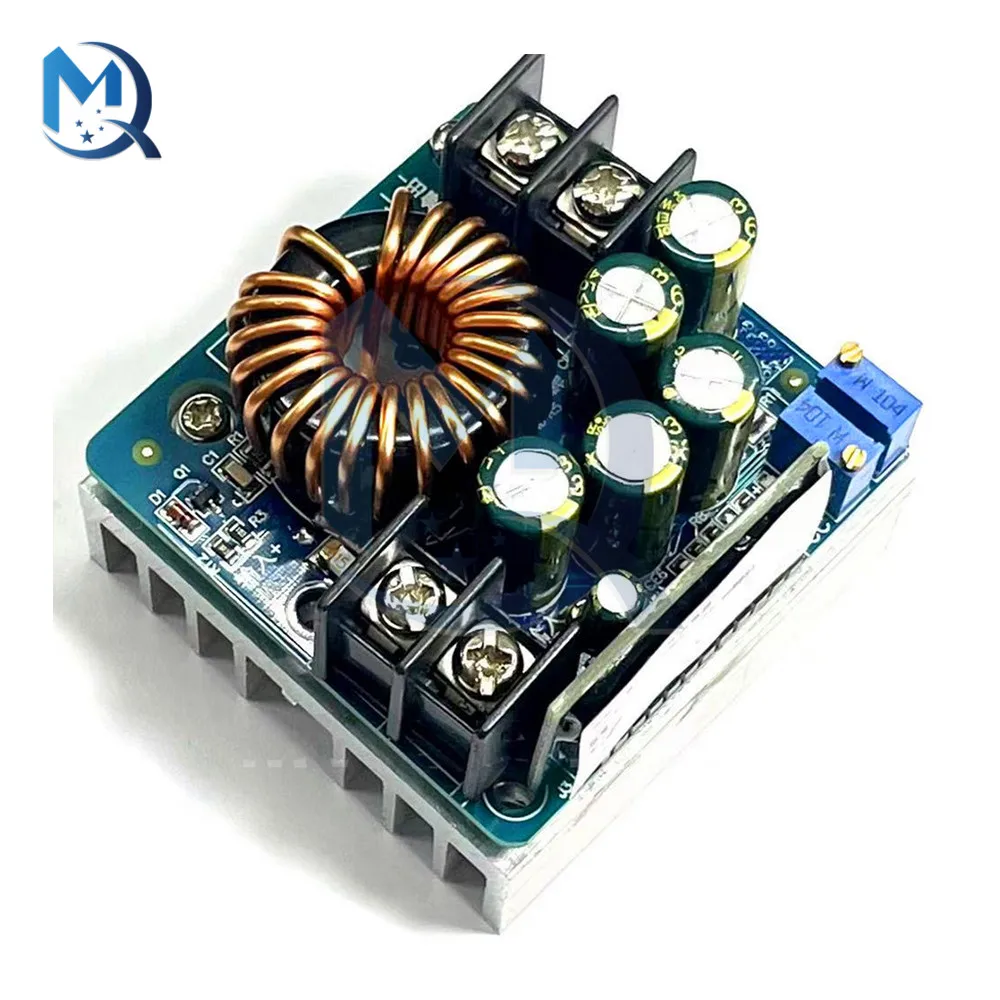

Понижающий неизолированный Регулируемый Модуль питания 10-60 в DC-DC 400 Вт постоянное

10-60 в DC-DC 400 Вт понижающее постоянное напряжение и постоянный ток неизолированный понижающий Регулируемый Модуль питания

Основные особенности модуля питания:

Широкое входное напряжение 10-60 в, подходит для большинства источников питания на рынке в качестве входного источника.

На выходе указано постоянное напряжение и постоянный ток, а напряжение и ток постоянно регулируются. Подходит для большинства электрооборудования.

Большая выходная мощность, хорошая вентиляция, естественный отвод тепла может достигать 280 Вт/12 А (обратите внимание, что существуют пределы выходной мощности и выходного тока).

В модуле используется схема ступенчатого исправления, которая обладает чрезвычайно высокой эффективностью, а выходное напряжение составляет выше 10 в, а КПД достигает 92%-96%.

При зарядке аккумулятора есть индикатор постоянного тока. Статус зарядки ясен с первого взгляда.

На входе имеется предохранитель 15А, положительный и отрицательный полюса входа не повредят источник питания (предохранитель сгорит, его необходимо заменить)

Параметры модуля

Название модуля: понижающее постоянное напряжение 400 Вт и постоянный ток

Тип модуля: неизолированный понижающий модуль (бак)

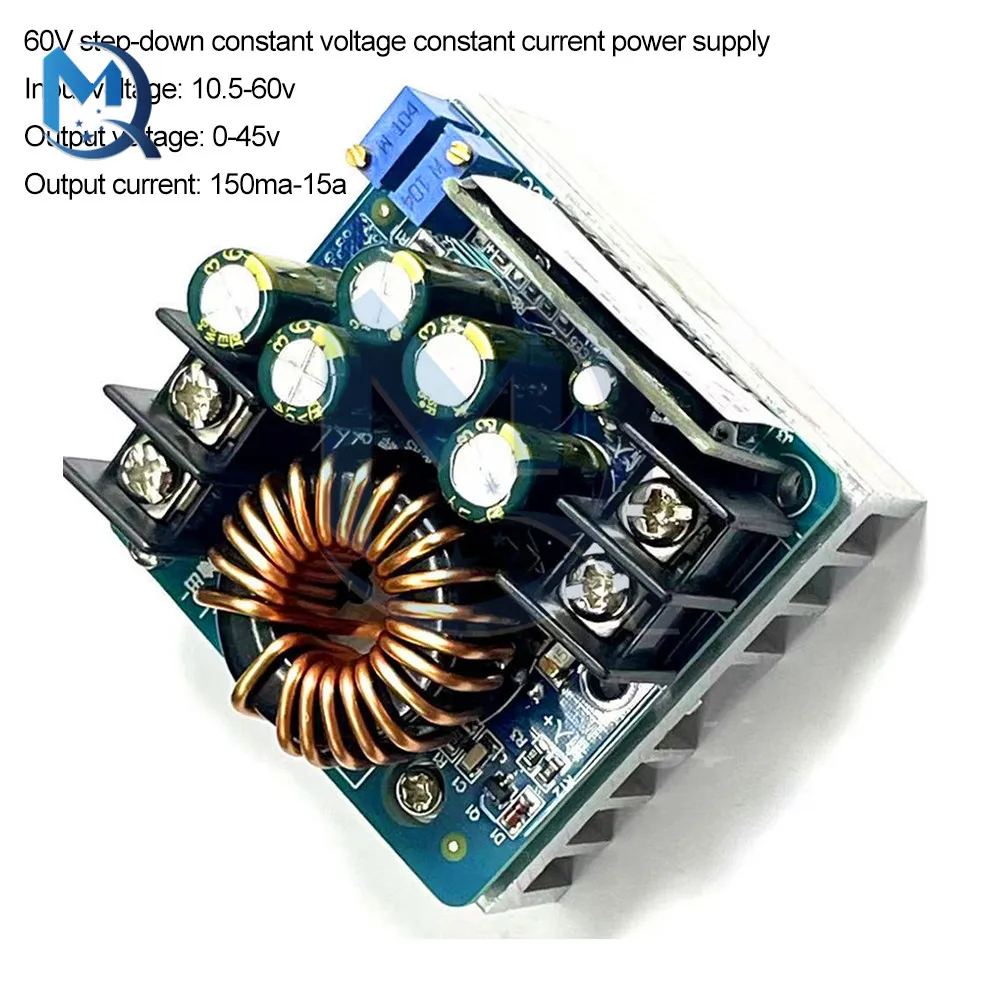

Входное напряжение: 10,5-60 в

Диапазон выходного напряжения: 0-45 В (должен соответствовать понижающему условию, входное напряжение умножено на 0,8)

Минимальное Выходное напряжение: 0 В (+ 1 в)

Максимальное выходное напряжение: приблизительно равно входу * 0,8 (например, на входе 40 в, 40 в * 0,8 = 32 в, самое высокое выходное напряжение составляет 32 В, которые на самом деле будут немного выше и достигают 34V.35)

Постоянный ток на выходе: 0,2-15 А (плавная регулировка, Теплоотдача должна быть усилена, если она превышает 12 а)

Максимальная выходная мощность: 400 Вт (необходимо добавить вентилятор для принудительного охлаждения радиатора и магнитного кольца)

Максимальная непрерывная рабочая мощность: 280 Вт (при вентилируемой среде)

Непрерывный Максимальный рабочий ток: 12 а (при вентилируемой среде)

Защита от пониженного напряжения на входе: Да (вход ниже 10,5 В для выключения выхода допускает погрешность около 0,5 В)

Защита от перенапряжения на входе: нет (запрещено перенапряжение)

Рабочая температура: -10 ~ + 85 градусов (увеличивает теплоотдачу при превышении 65 градусов)

Рабочая частота: 100 кГц

КПД преобразования: до 97% (КПД зависит от входного, выходного напряжения, тока и разницы давления)

Защита от короткого замыкания: Да (защита от постоянного тока)

Защита от обратного подключения входа: Да (будьте осторожны при коротком замыкании входа, а Входное обратное подключение сгорит входной предохранитель)

Защита от перезарядки на выходе: нет (для зарядки аккумулятора, выход подключения индуктивной нагрузки, например, к двигателю необходимо добавить антиреверсивный диод)

Индикатор работы: Да (синий светодиодный ОД)

Светильник катор постоянного тока: Да (красный индикатор CC горит на маленькой плате, когда постоянный ток работает, выходной ток отсутствует, светильник не загорается при постоянном напряжении)

Способ подключения: поставляется с клеммной колодкой 25 А без сварки

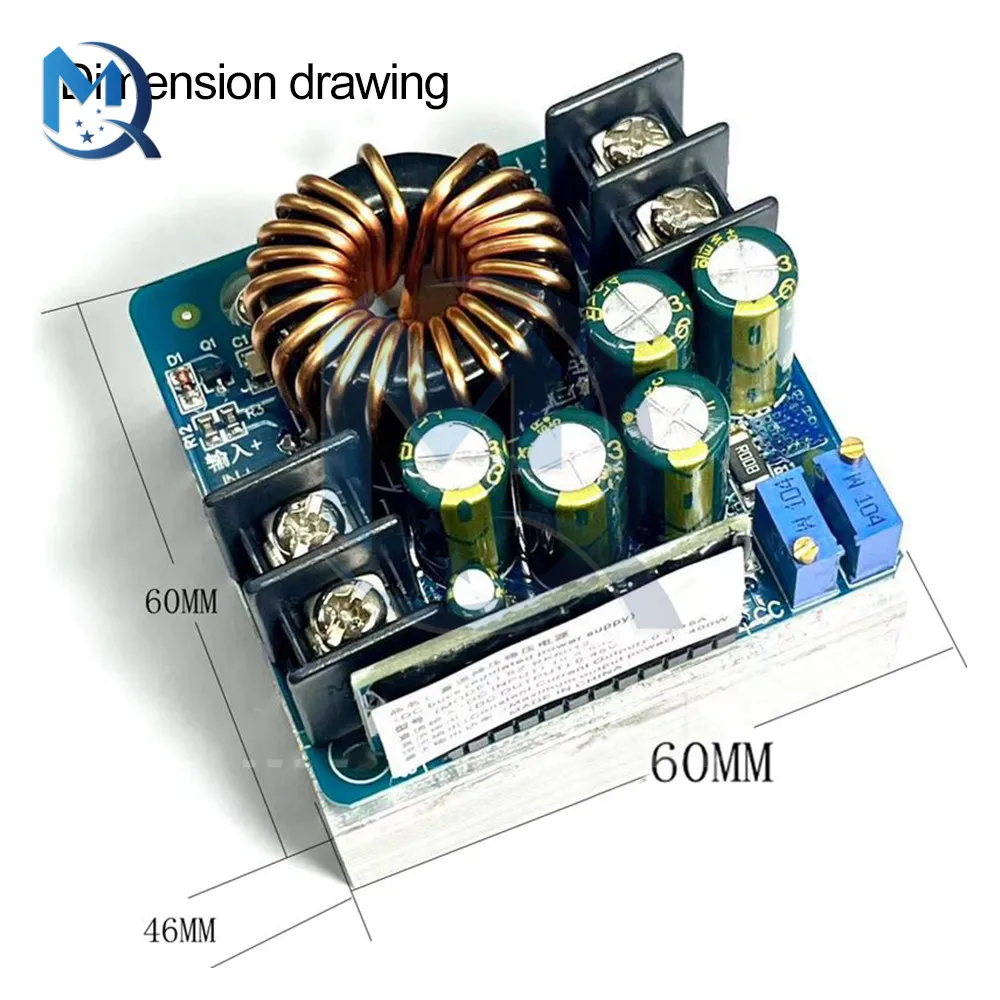

Размер модуля: Длина 60, ширина 60 мм, высота 45 мм

Вес нетто: 170 грамм. 180 г с упаковкой.

Способ упаковки: независимая картонная упаковка.

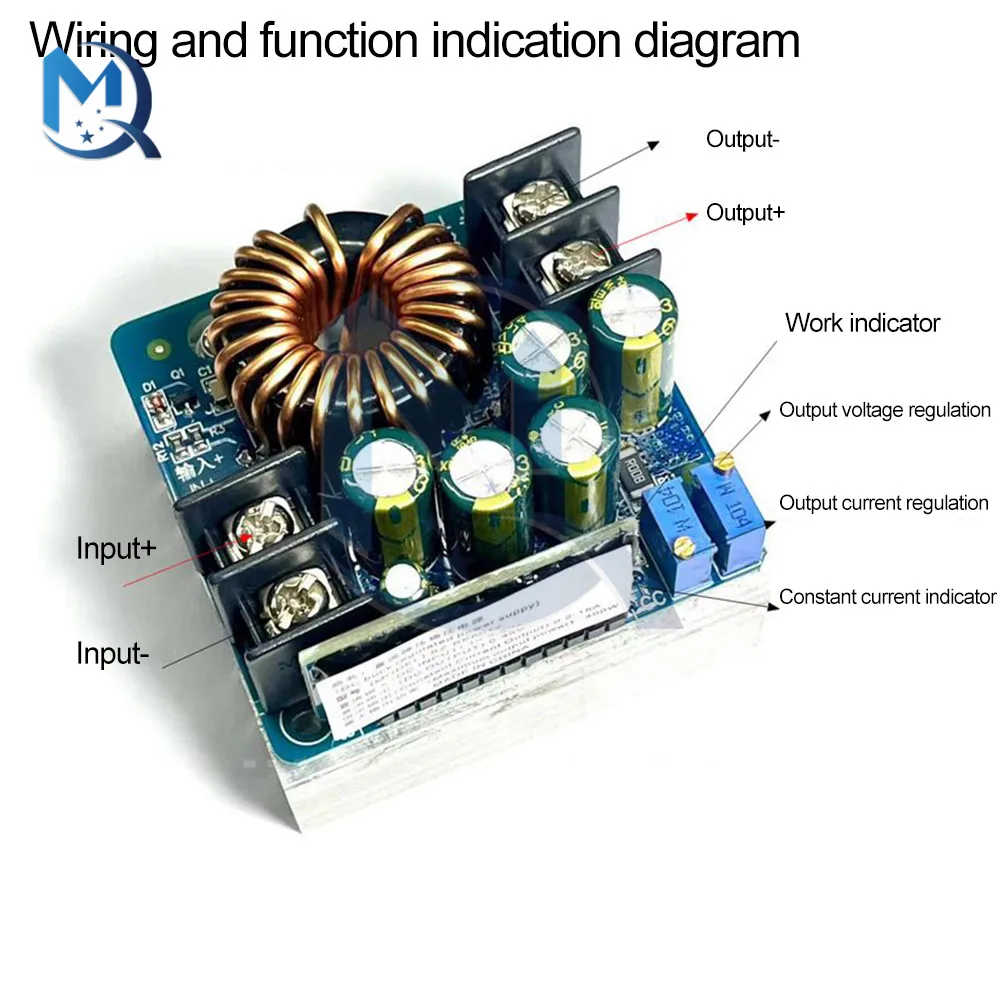

Подключение: «вход/вход»-это вход. «Output/OUT»-это выход (отмечен на китайском языке)

Меры предосторожности:

Категорически запрещено подключать положительный и отрицательный полюса входа и выхода в обратную сторону (обратный вход сгорит предохранитель, а обратный выход приведет к повреждению платы управления. Поврежденную плату нельзя отремонтировать и можно только заменить.

Панель управления имеет небольшой дождь-клей, если она повреждена, ее можно только заменить. Тщательно снимайте

Для зарядки аккумулятора, когда выход подключен к индуктивной нагрузке, выход должен быть оснащен диодом против оплавления

Контрольный лист

1 * Модуль питания"
