Версия 1:

Описание:

1>. Выходная мощность: 100 мВт

2>. Диапазон отклика аудио частоты: 50 Гц-18 кГц

3>. Частота передачи: 87,0 MHz-108,0 MHz (campus broadcast power off); 76,0 MHz-108,0 MHz (campus broadcast power on)

4>. Повышение частоты Материал стельки: 0,1 МГц/раз (Короткое нажатие на клавишу); 1,0 МГц/раз (Длительное нажатие клавиши)

5>. Режим модуляции: Стандартный FM

6>. Звуковая дорожка: линейный/USB канал (стерео); Микрофонный канал (одноканальный)

7>. Эквивалентный уровень шума:>= 30 дБ

8>. Напряжение источника питания: DC 3,0 V-5,0 V

9>. Рабочий ток: 35 мА

10>. Адаптивная антенна: 75 см бар антенна

Применение:

1>. FM Беспроводная Частота

2>. USB PC аудио трансляции

3>. Беспроводной микрофон

4>. Материнская и Младенческая опция

Инструкция:

1>. Источник питания

Соответствующий порт модуля «-», «+» соответственно соединяет мощность (аккумулятор) отрицательного полюса и положительного полюса. Источник питания рекомендуется для аккумулятора или другого стабилизированного источника питания. Не используйте нефильтрованный источник питания (например, мобильный телефон зарядное устройство и другие низко-качественные импульсные источники питания), в противном случае помехи источника питания повлияют на нормальную работу модуля. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 V, И напряжение источника питания не должно превышать этот диапазон.

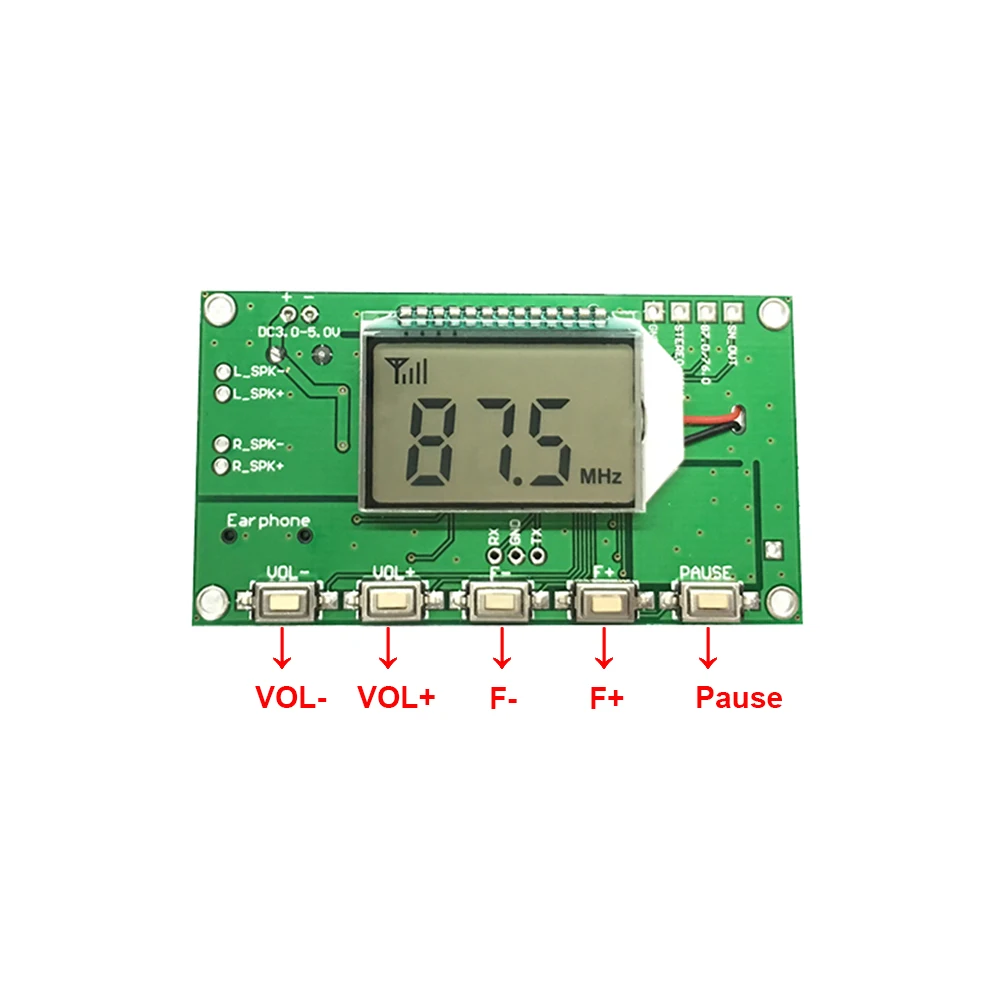

2>. Кнопки

Громкость +/- : короткое нажатие громкости +/- 1, длительное нажатие непрерывное +/-.

Частота +/-завершение вызова: короткое нажатие частоты +/-0,1 МГц, Длинные согласно непрерывной +/ -1 МГц.

Отключение звука: короткое нажатие для выключения звука/неотключения звука.

3>. Антенна

Порт ANT используется для подключения fm-антенны. Для того, чтобы лучше передают сигнал FM, рекомендуется для того, чтобы продлить антенна длиной 75 см. И антенна находится как можно ближе, без препятствий.

4>. USB аудио соединение

Если вы хотите запустить функцию передачи аудио USB этого модуля, вам нужно подключить usb-кабель к компьютеру. Usb-порт совместим с обычным мобильным телефоном, поэтому вы можете использовать usb-кабель для подключения модуля и компьютера. Потому что компьютер USB поставляется с выходом 5 В, usb-соединение может быть использовано для прямого питания к модулю. После подключения к компьютеру USB модуль автоматически войдет в режим передачи аудио ПК, ЖК-экран будет отображать компьютер, терминал компьютера автоматически установит драйвер, И модуль будет называться «CD002» звуковая карта устройства. Включите аудиоустройство «CD002» в настройках голоса компьютера. Аудиосистема компьютера может передаваться через этот модуль FM. Когда радиочастота регулируется на частоту этого модуля, будет слышно аудио компьютерной терминальной системы.

5>. Линейный аудио соединение

Если вам нужен этот модуль линии (линейный вход) канал в качестве источника звукового излучения, пожалуйста, вставьте один конец аудио линия в 3,5 мм аудиоразъем не используйте модуль для зарядки аккумулятора, вставьте другой конец в аудио устройство (например, мобильный телефон отверстие гарнитуры), Модуль автоматически переключается на запуск канала источника звука как FM. Ближайший fm-радио можно услышать на мобильный телефон, пока он настроен на ту же частоту, что и модуль.

6>. Беспроводной микрофон FM

Если вам нужен микрофон этого модуля для запуска, вытяните линию и usb-кабель (линия и USB не подключены). Модуль автоматически переносится на микрофонный канал в качестве источника передачи звука FM. Этот модуль оснащен высокочувствительным электретным микрофоном, который может использоваться в беспроводном микрофоне, мониторе матери и ребенка и т. д. Примечание для регулировки громкости этого модуля для достижения оптимального эффекта звукового пикапа при использовании.

7>. Контроль последовательного порта (пожалуйста, игнорируйте эту часть без контроля последовательного порта)

Модуль предназначен для контроля последовательного порта уровня TTL. Когда последовательный порт TTL связывается с этим модулем, ему необходимо подключить модуль UART_RX, UART_TX и GND. Вы можете использовать внешний MCU или Серийный порт компьютера для отправки инструкций, связанных с модулем управления.

Примечание:

-Последовательный порт компьютера не является уровнем TTL.

-При подключении к компьютерной связи необходимо подключить уровень RS323 к устройству выравнивания мощности TTL или использовать модуль последовательного порта уровня USB TTL для связи с модулем.

-Модуль последовательного управления требует определенных компьютерных знаний, если вы не понимаете, пожалуйста, не пытайтесь.

Пользовательские настройки:

1>. Настройка режима подсветки светодиодный

Когда питание выключено, нажмите кнопку «FRE-» и «FRE +» одновременно, чтобы начать работу. B1 всегда ярко. B0 означает, что подсветка закрыта в течение 20 секунд, и настройка сброса происходит. (заводские настройки по умолчанию до 20 секунд задержки подсветки).

2>. Запуск/закрытие радиочастотного диапазона кампуса

Когда питание выключено, Нажмите VOL +,VOL- key и включите. ЖК-дисплей C1, что означает Запуск вещания в университетском городке. C0 означает закрытие радиочастотного диапазона кампуса. Установите эффект после перезапуска. (Завод по умолчанию закрывает радиочастотный диапазон кампуса).

3>. Настройки режима стерео/моно передачи

Задняя часть модуля имеет два паяных соединения M,G. Короткое соединение-однотонный запуск. Отключение этих двух точек-запуск стереосистемы. (заводские настройки по умолчанию для запуска стереосистемы).

Примечание:

Стереосистема должна удовлетворять входу к источнику звука модуля стерео, а радио также стерео для достижения стереозвука. При использовании одного динамика (однотонного) радио или вход в звуковой сигнал модуля в качестве моно, нет стерео.

Внимание к использованию:

1>. Напряжение источника питания строго запрещено превышать диапазон напряжения источника питания этого модуля.

2>. Не прикасайтесь к задней части модуля при работе, чтобы не повлиять на нормальную работу этого модуля или вызвать сгорание короткого замыкания.

Настройки пользователя (см. Выше):

Этот модуль может установить состояние подсветки и прослушивание радиочастотного диапазона кампуса в зависимости от конкретного использования пользователя.

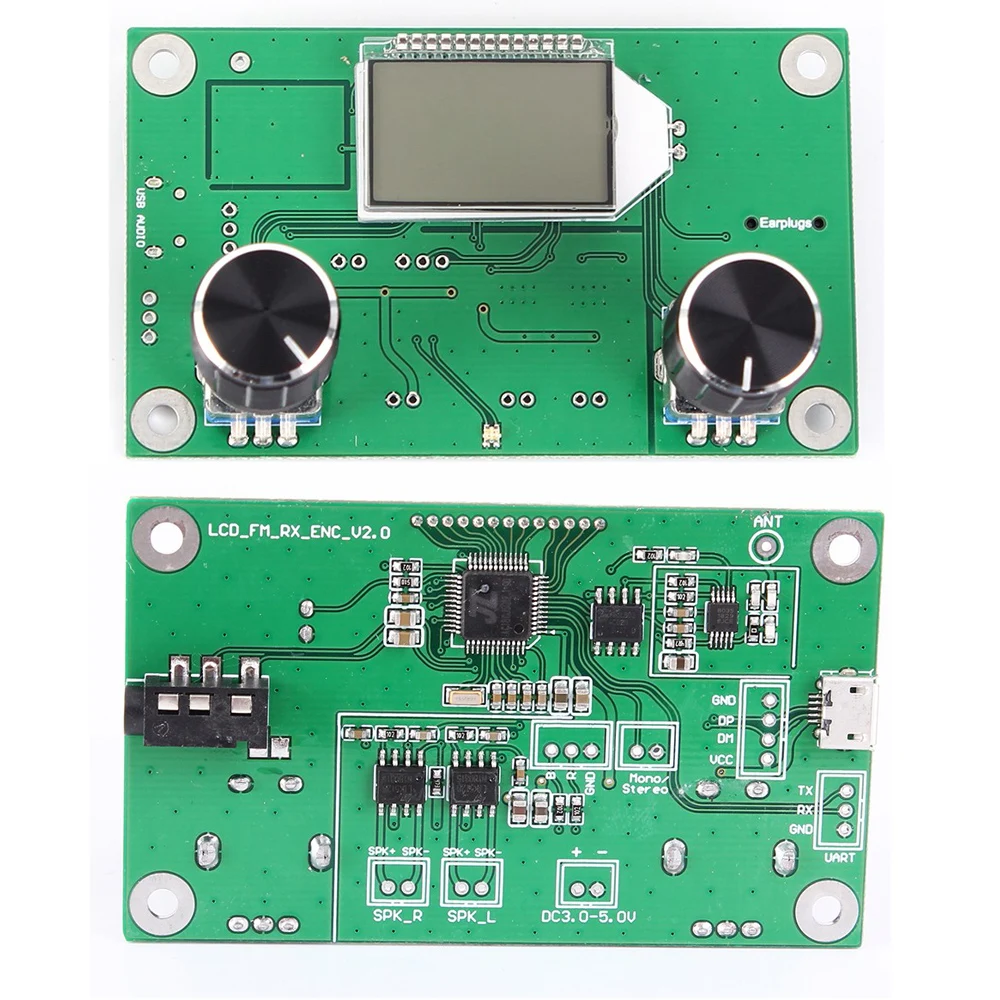

Описание:

-Этот FM стерео цифровой модуль радиосвязи имеет встроенный DSP цифровой обработки шума.
-Когда нет сигнала, он автоматически отключится и избавится от шума традиционного fm-радио.

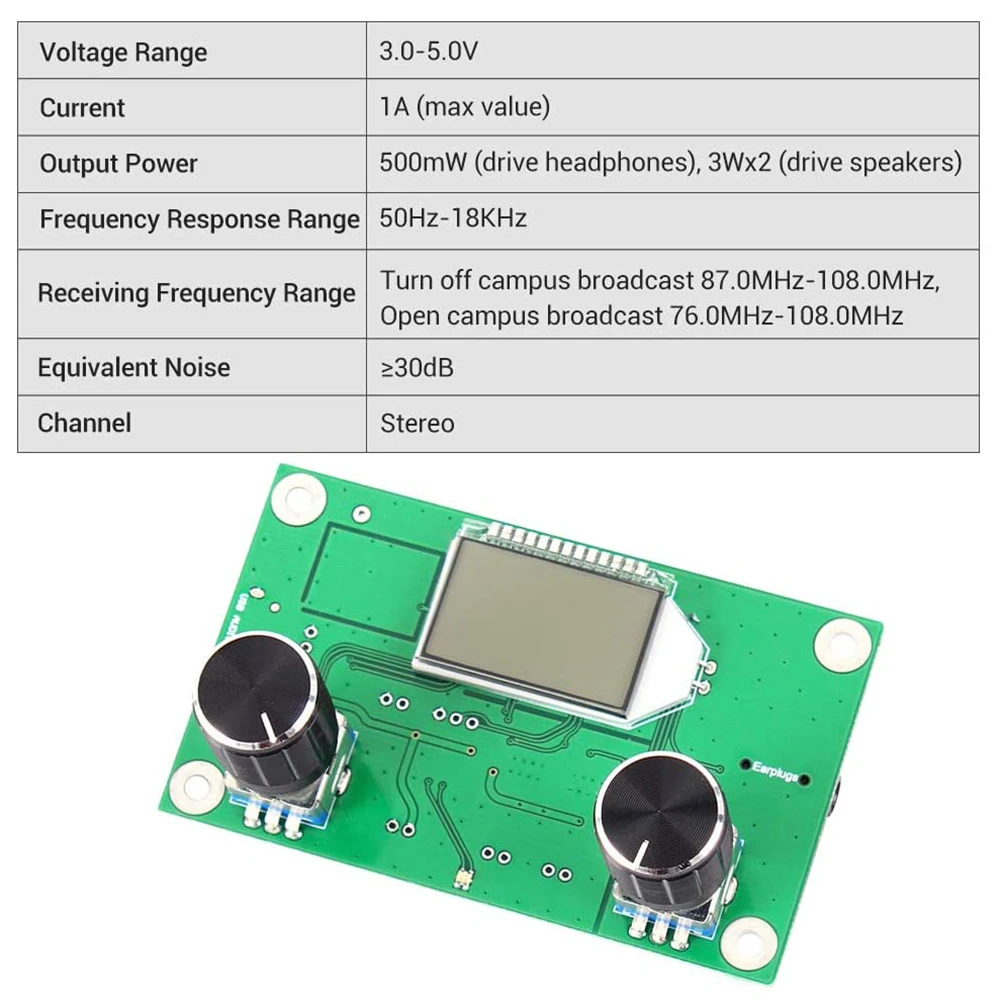

Параметр:

1. Выходная мощность: 500 мВт (привод наушников), 3Wx2 (привод рога)
2. Диапазон частот: 50 Гц-18 кГц
3. Диапазон приема частот: 87,0 МГц-108,0 МГц
4. Эквивалентный уровень шума: >30 дБ
5. Напряжение источника питания: 3-5 в постоянного тока
6. Ток источника питания: 1000 мА при максимальной громкости,
60 мА при минимальном объеме (только для справки)
7. Звуковая дорожка: стерео

Использование внимание:

1>. Напряжение источника питания строго запрещено превышать диапазон напряжения источника питания этого модуля.
2>. Не прикасайтесь к задней части модуля при работе, чтобы не повлиять на нормальную работу этого модуля или вызвать сгорание короткого замыкания.

Характеристика:

1>. Усовершенствованная технология обработки цифрового аудио сигнала (DSP) и FM фазовая модуляция петли (PLL) делают качество звука более реалистичным, более стабильной работой и длительной рабочей частотой без отклонения.
2>. ЖК-дисплей более интуитивно понятный и точный, с чрезвычайно низким энергопотреблением и минимальными помехами.
3>. 30 цифровых регулировки громкости, с кнопками, просты в эксплуатации.
4>. Автоматическое хранение данных перед выключением питания.
5>. Автоматический Переключатель выхода динамика/наушников.
6>. Кварцевая кристальная стабильная частота, частота приема изменения температуры, больше не дрейфует.
7>. Он использует Профессиональное аудио DSP для анализа и обработки звукового сигнала и автоматически отключит звук, когда нет сигнала или слабый сигнал.
8>. Он использует инкрементный цифровой роторный кодер для регулировки громкости и частоты, использование ощущения хорошее, точность позиционирования, стабильный и прочный, вращение на 360 ° без слепого угла.
9> поддержка последовательного управления связью, доступный компьютер или MCU и другие устройства с последовательными портами для управления всеми функциями модуля.

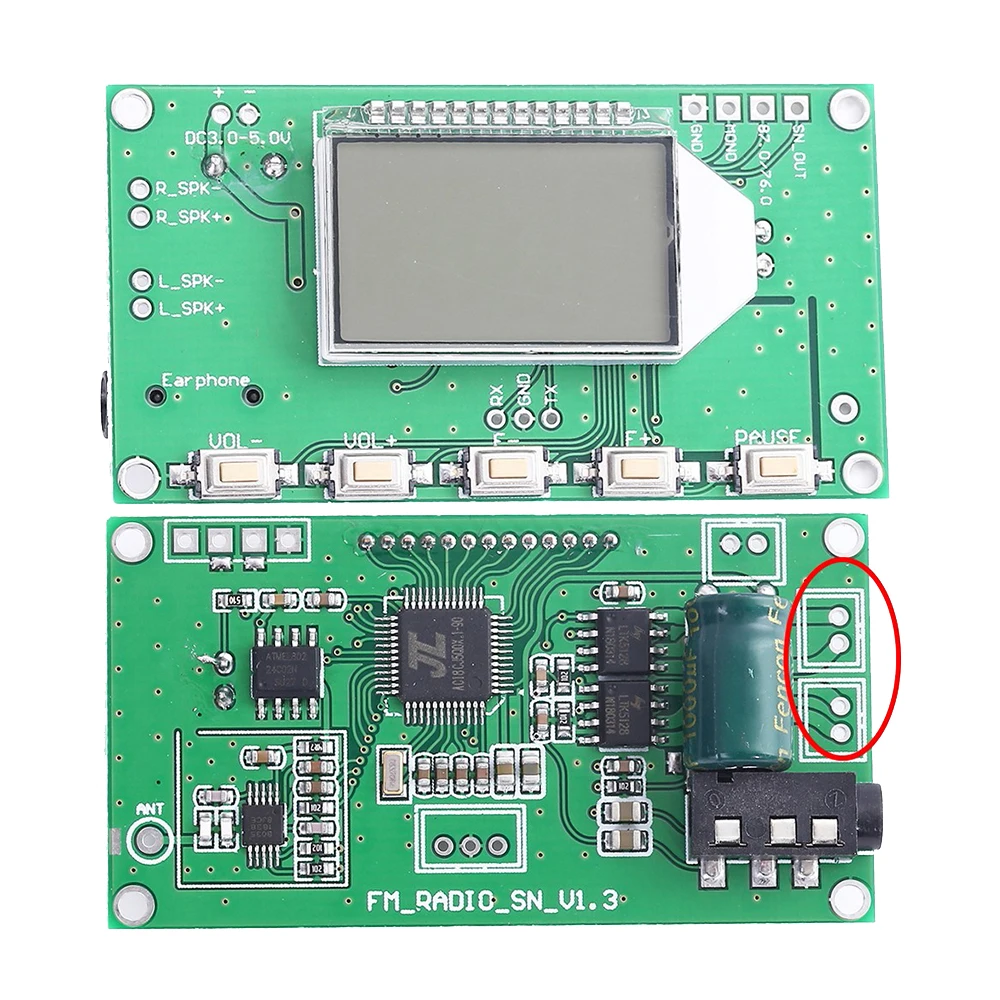

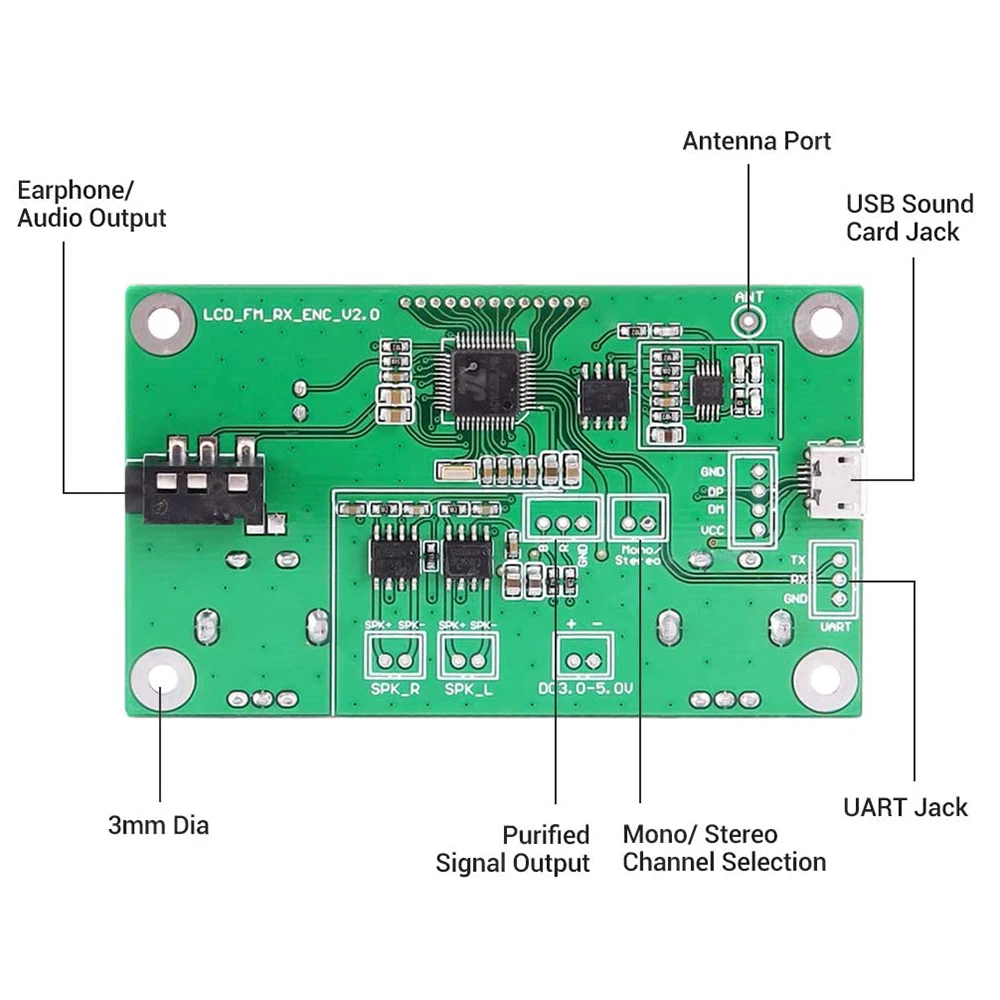

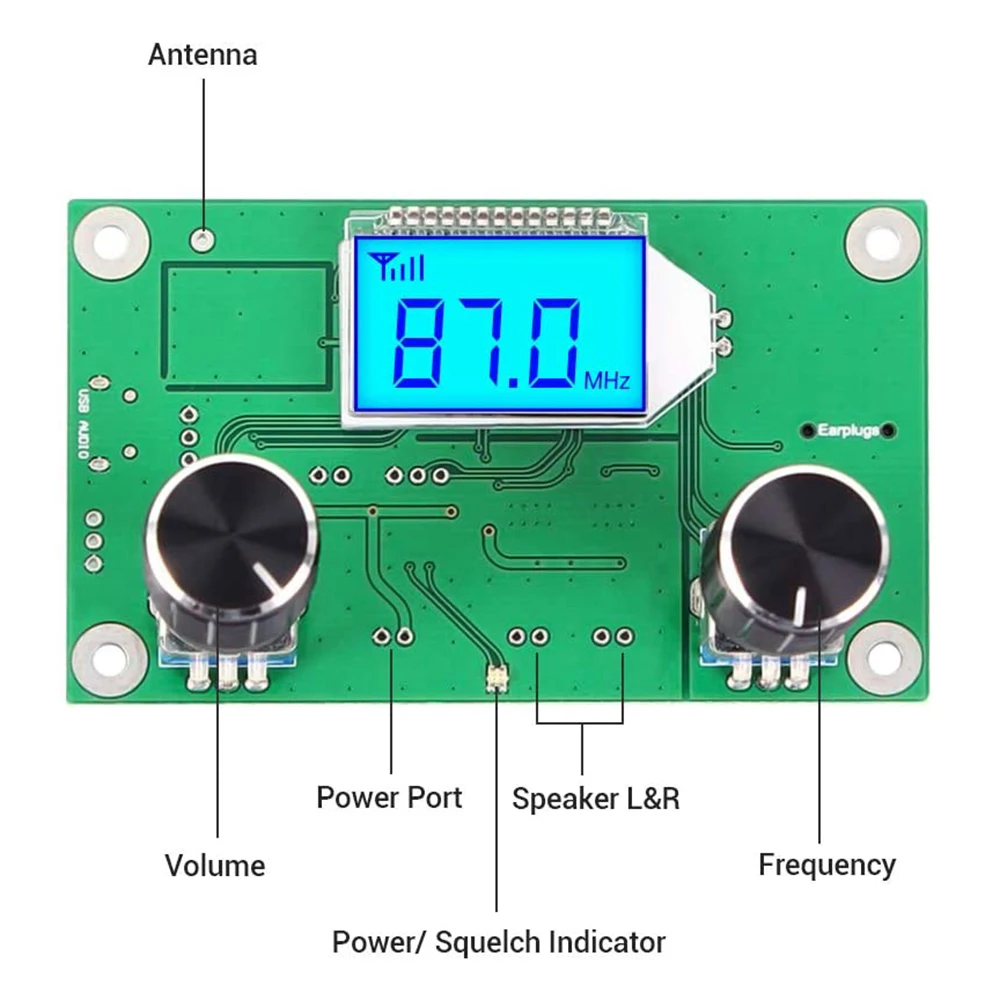

Инструкция:

1>. Источник питания
Модуль соответствующего порта (отмечен на печатной плате).
«-» И «+» являются анодом и катодом питания (батареи). Источник питания рекомендуется для аккумулятора или другого стабилизированного источника питания. Вы не можете использовать источник питания без фильтра (например, мобильный телефон, мобильный источник питания и другие импульсные источники питания), в противном случае помехи, вызванные источником питания, повлияют на нормальную работу этого модуля. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 V не должно превышать этого диапазона. При максимальной громкости модуля максимальный ток источника питания составляет около 1 А, что требует от аккумулятора выхода достаточного тока.
2>. Антенна
Порт FM_ANT используется для подключения fm-антенны. Чтобы лучше получить fm-сигнал, рекомендуется удлинить антенну длиной 75 см.
3>. Выход гарнитуры/динамика
Этот модуль оснащен 3WX2 канальным аудиоусилителем. Если требуется звуковой сигнал, обратитесь к порту динамика. Рекомендуется использовать колонки 4 Ω / 3 w. Если гарнитура вставлена, аудио автоматически переключится на канал наушников, а канал динамика будет автоматически закрыт.
4>. Объем
Поверните кодировщик VOL для регулировки громкости, в то время как ЖК-экран отображает громкость серии.
5>. Регулирование частоты
Поверните энкодер FRE, чтобы настроить частоту приема, в то время как ЖК-экран отображает частоту тока, и нажмите ручку энкодера на немой/немой переключатель.
6>. Бесшумный
Нажмите кнопку VOL, чтобы выключить кнопку mute/non-mute.
7>. Переключатель AMCAP
Длительное нажатие на ручку FRE для включения или выключения AMCAP, подзаголовок ЖК-дисплея означает включение AMCAP, а выключение означает выключение AMCAP.
8>. Пороговая Регулировка AMCAP (когда переключатель AMCAP включен)
Короткое нажатие ручки FRE на интерфейс регулировки порога AMCAP, вы можете отрегулировать порог движения AMCAP в соответствии с конкретной ситуацией использования. Диапазон регулировки 0-20. Чем выше значение, тем выше порог, тем легче слабый сигнал будет молчать. И наоборот.
9>. Последовательный порт (без контроля последовательного порта)
Модуль предназначен для контроля последовательного порта уровня TTL. Последовательный порт TTL и этот модуль связи необходимо подключить модуль UART_RX, UART_TX и GND (соответствующее положение PCB отмечен). Вы можете использовать внешний MCU или Серийный порт компьютера для отправки функций модуля управления командой. Примечание: поскольку последовательный порт компьютера не является уровнем TTL, подключите компьютерную связь, необходимо подключить уровень RS323 к устройству выравнивания мощности TTL или модулю последовательного порта USB TTL для связи с этим модулем. Для этой операции требуются профессионалы.
10>. Настройки пользователя
Этот модуль может установить состояние подсветки в соответствии с специфическим использованием пользователя. Когда питание выключено, нажмите кнопку FRE для включения, и B0 указывает, что подсветка Всегда яркая. B0 означает, что подсветка закрыта в течение 20 секунд, и настройка эффективна после перезапуска. Измените состояние настроек, чтобы повторить этот шаг для переключения. Подсветка не работает в течение 20 секунд.
11>. Стерео/моно переключатель терминала.
Стерео/моно терминалы используются для настройки режима приема FM модуля. Этот терминал приостановлен для режима приема стерео, и это одноканальный режим приема.

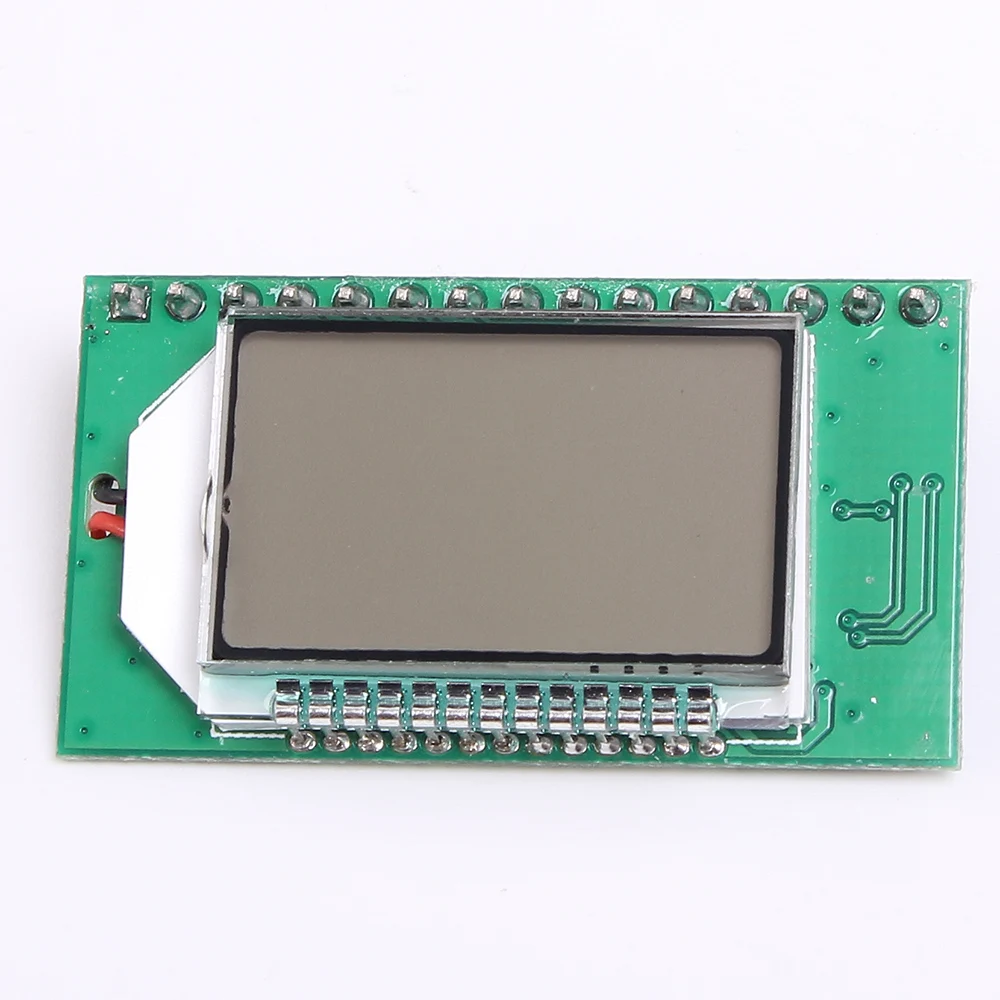

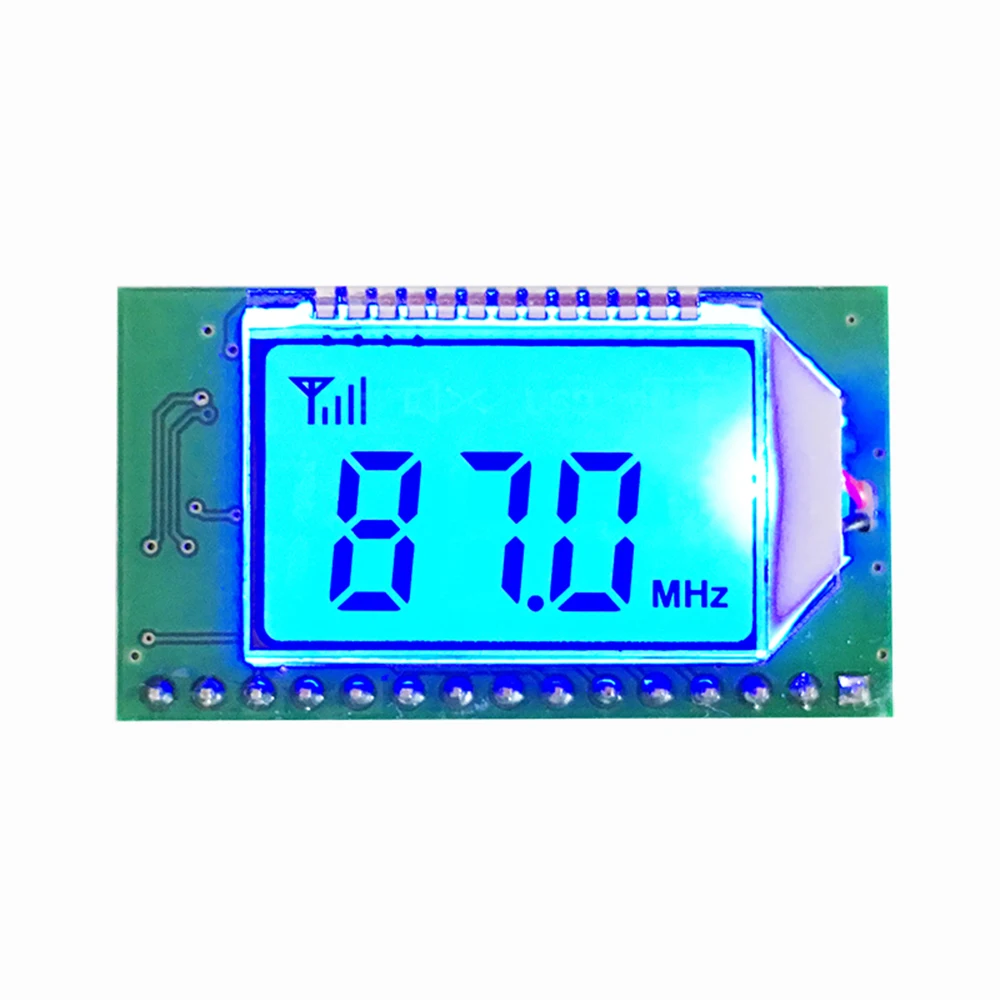

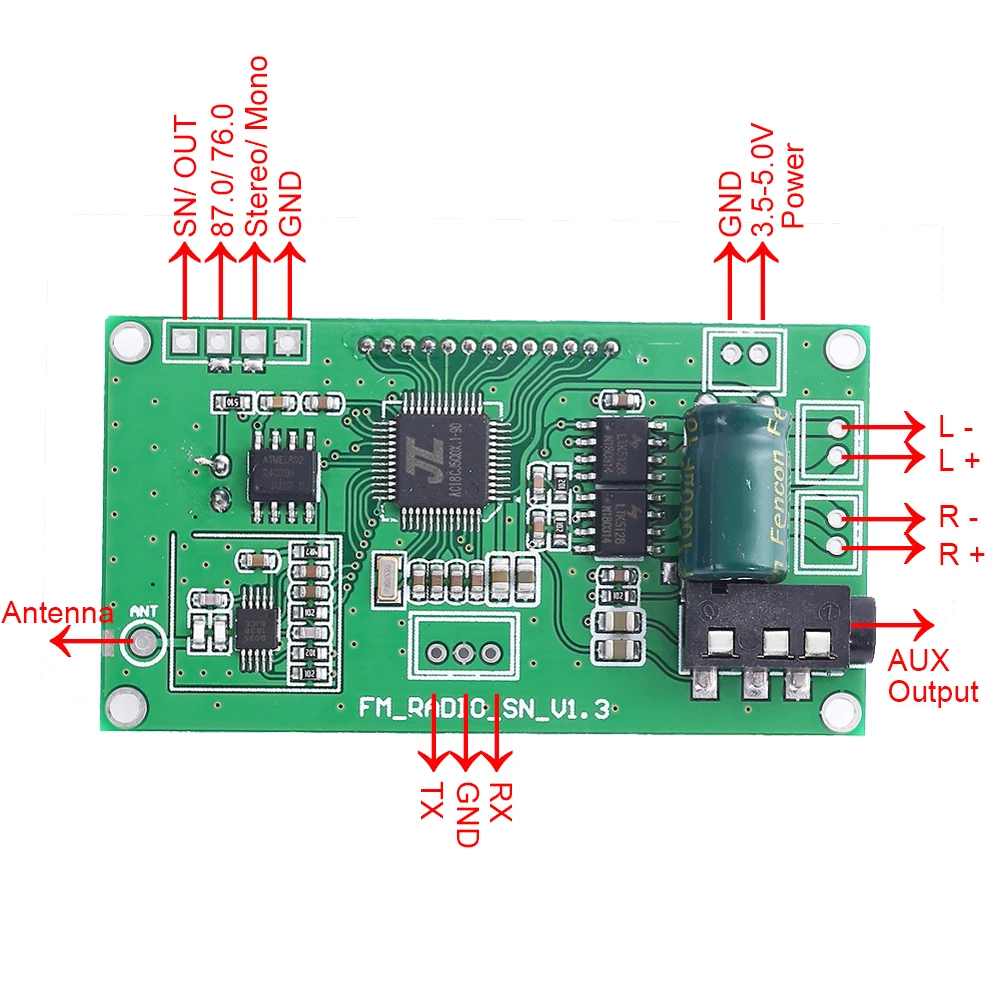

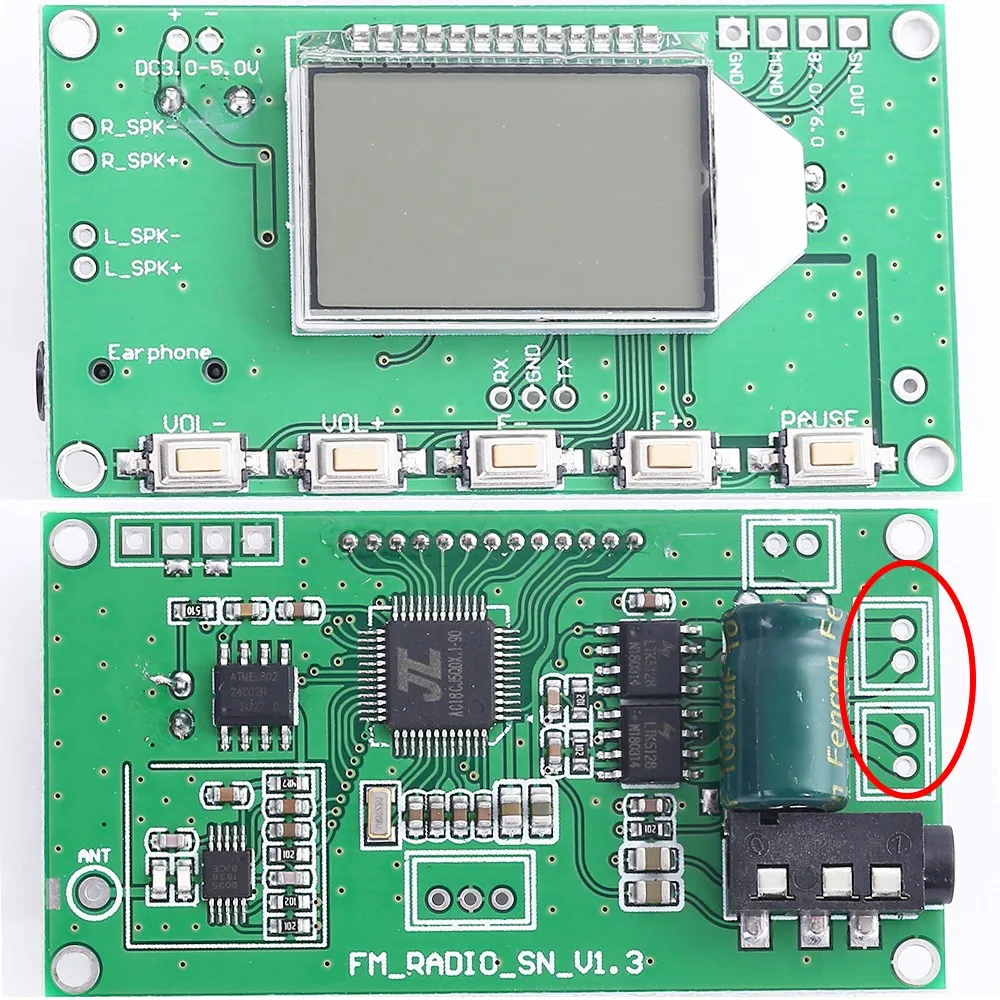

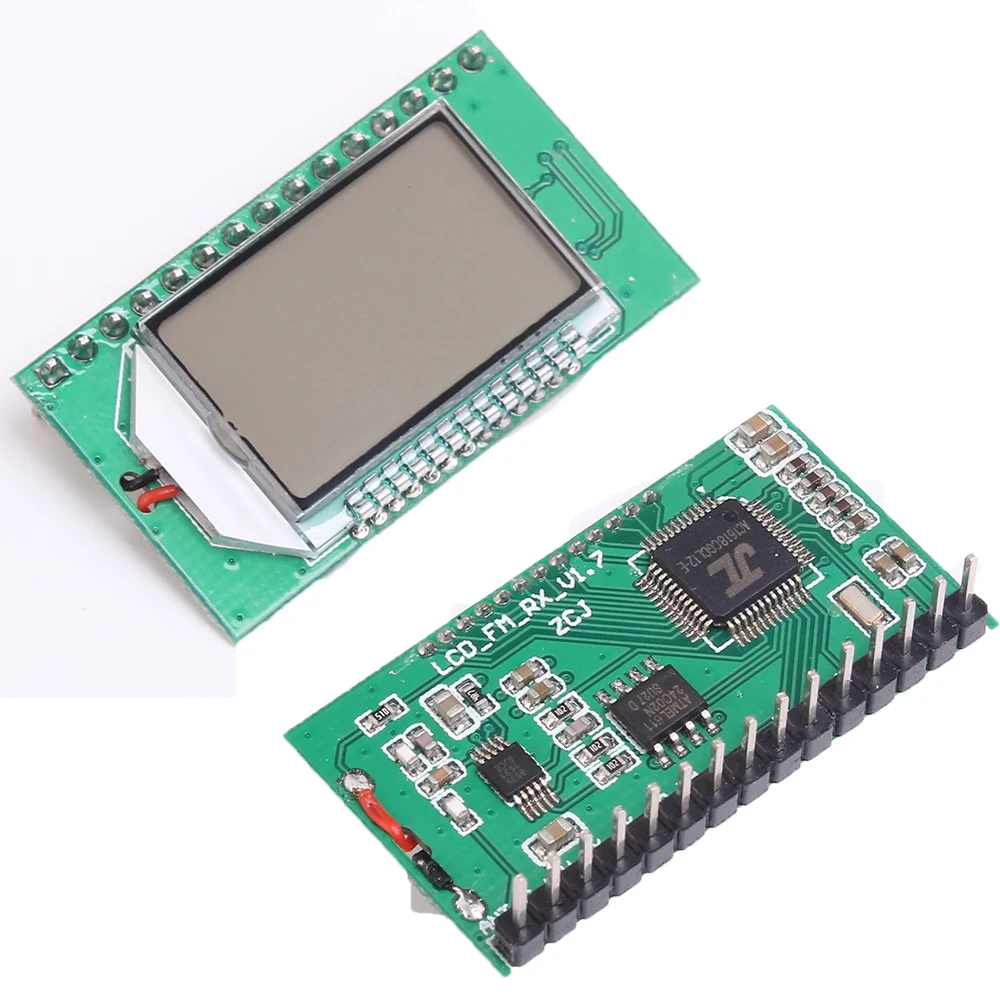

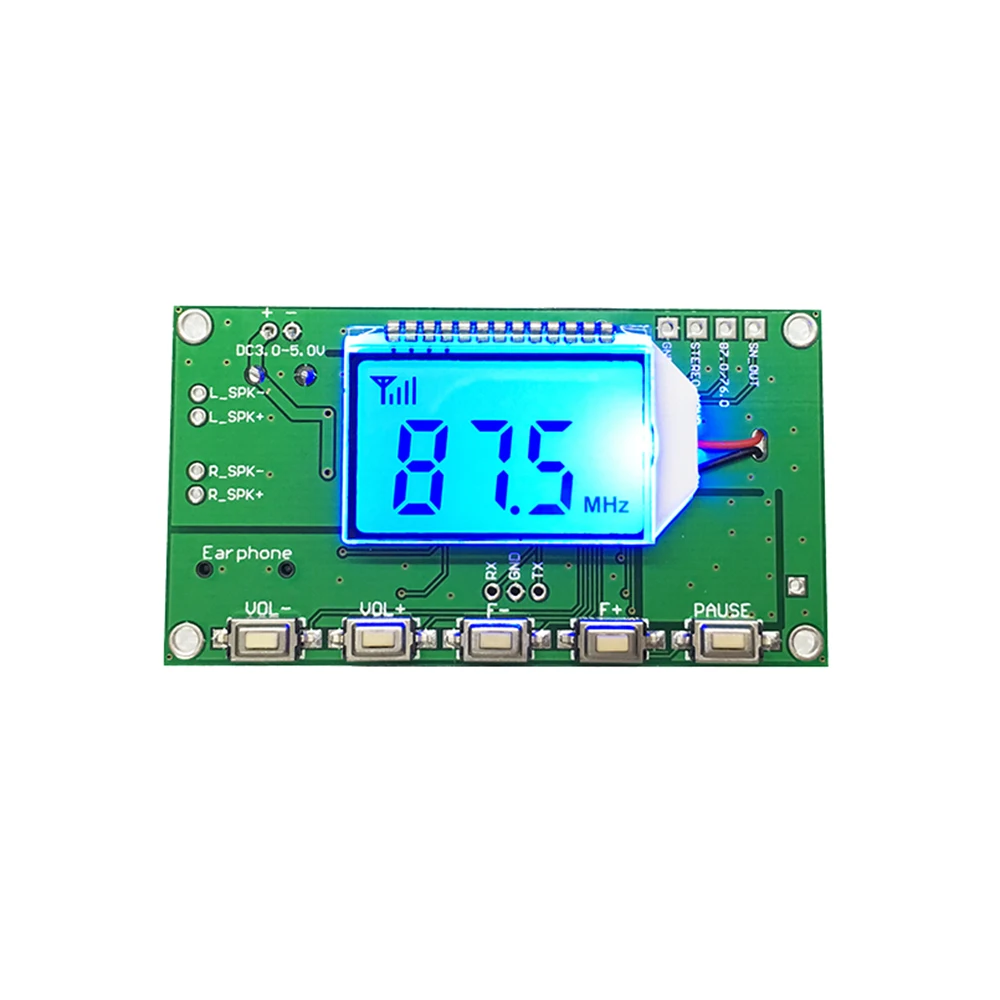

Описание:

1. Принять DSP и FM PLL метод
2. ЖК-дисплей
3. Автоматический поиск и хранение радиостанции
4. Встроенный 30 уровней цифровой регулировки громкости
5. Автоматическое отключение памяти
6. Sup Порт Последовательный порт на инструкции управления
7. Принимает частоту стабилизации кварцевого кристалла
8. Полностью Частотный диапазон автоматического поиска сигнала частотный диапазон и память

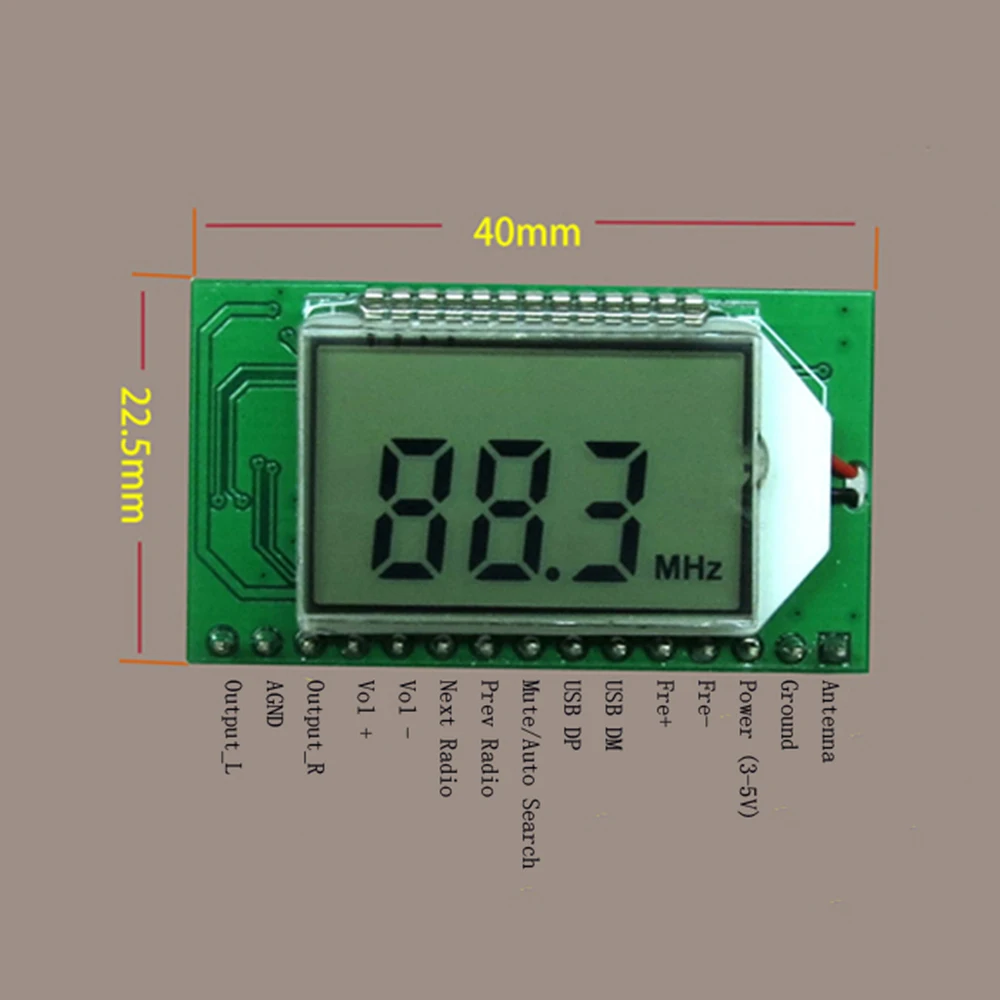

Параметр:

1. Выходная мощность: 500 мВт (приводные наушники)
2. Диапазон частот: 50 Гц-18 кГц
3. Канал: стерео
4. Диапазон регулировки частоты приема: 87,0-108,0 МГц (университетское радио выключено), 76,0-108,0 МГц (университетское радио включено)
5. Эквивалентный уровень шума: ≥ 30 дБ
6. Напряжение питания: 3,0 V-5,0 V
7. Ток: 40 мА

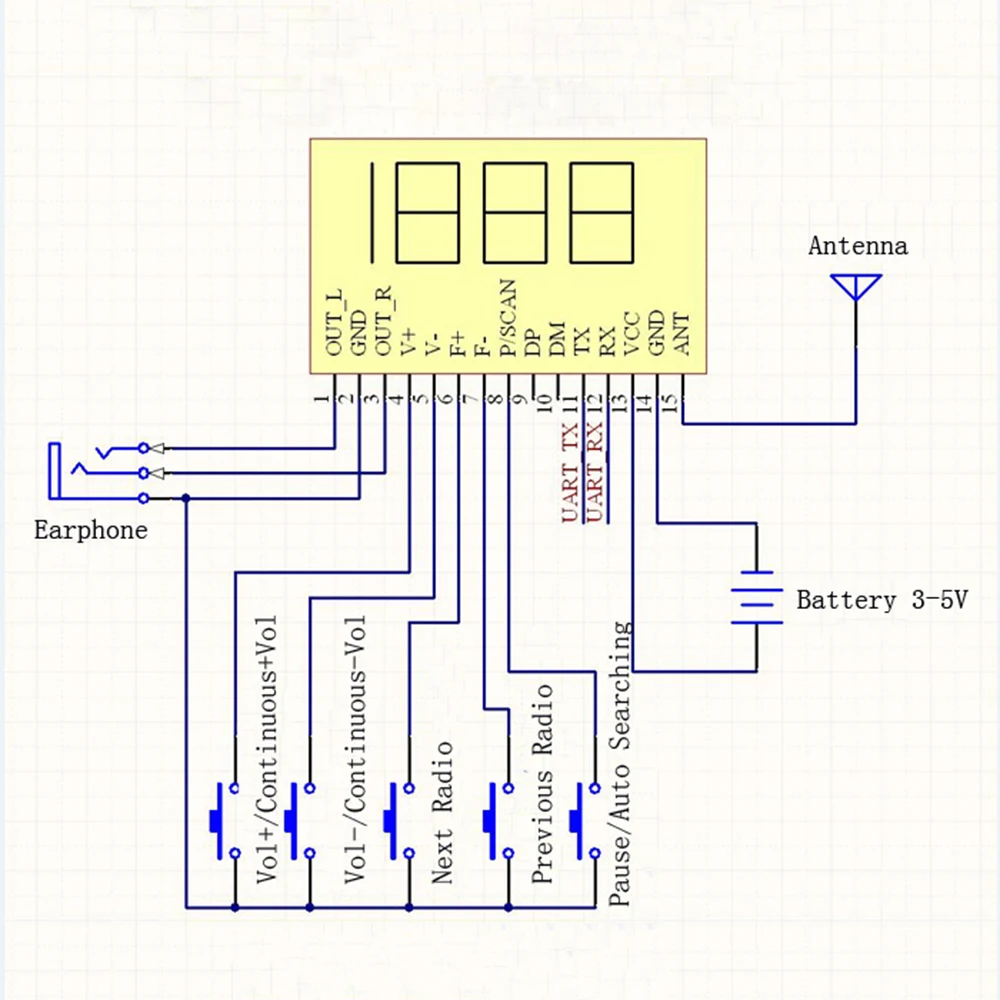

Настройка частоты приемника:

-В режиме отключения питания нажмите V +, V-в то же время, затем подключите к источнику питания;

-Если дисплей экрана C1, это означает, что полоса вещания в кампусе включена, частота приема составляет 76,0 МГц-108,0 МГц;

-Если экран C0, это означает, что полоса вещания кампуса выключена, частота приема составляет 87,0 МГц-108,0 МГц.

-Перезагрузите источник питания, тогда установка будет эффективной

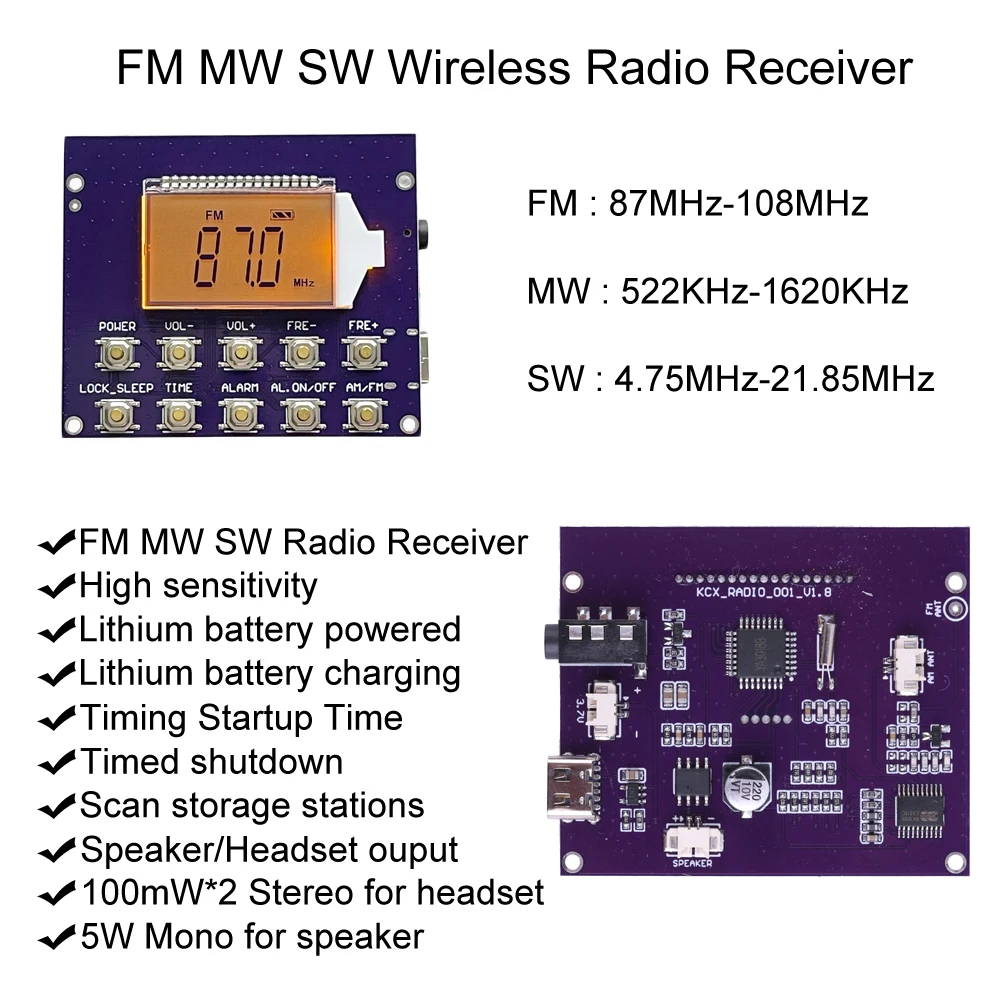

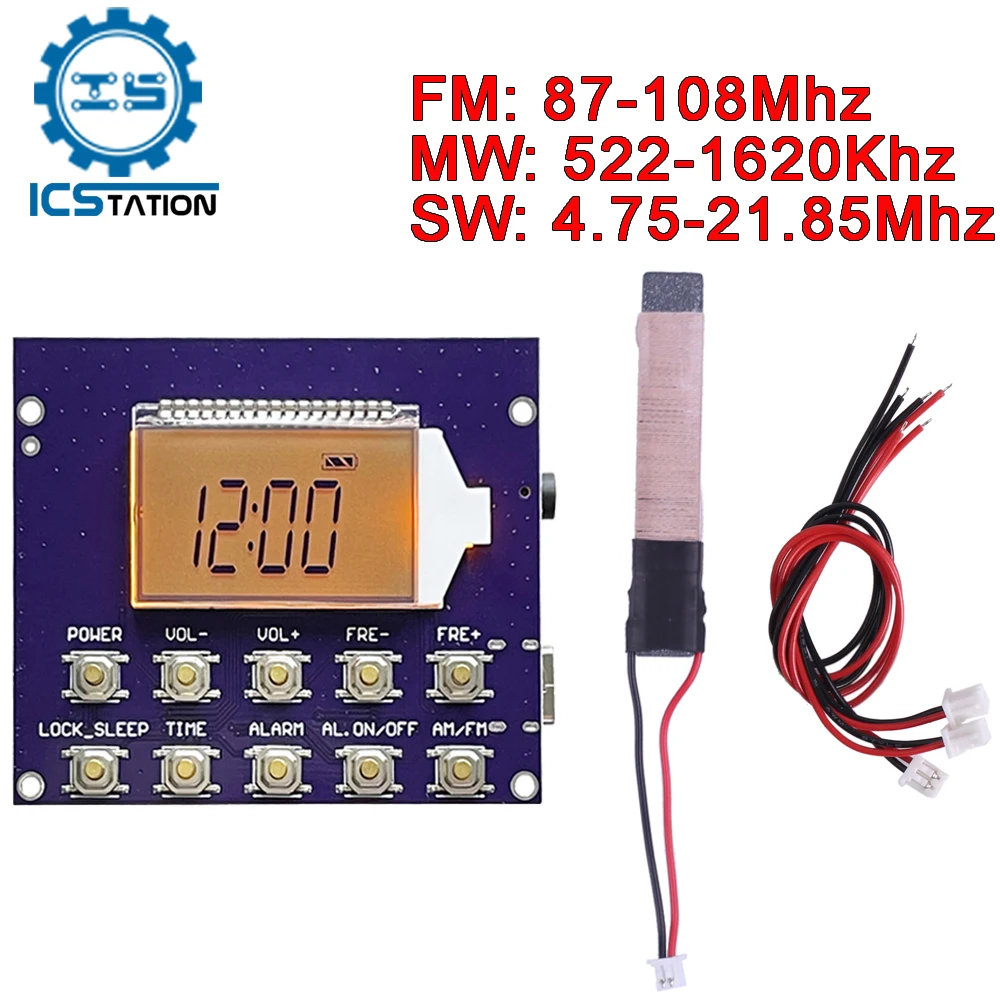

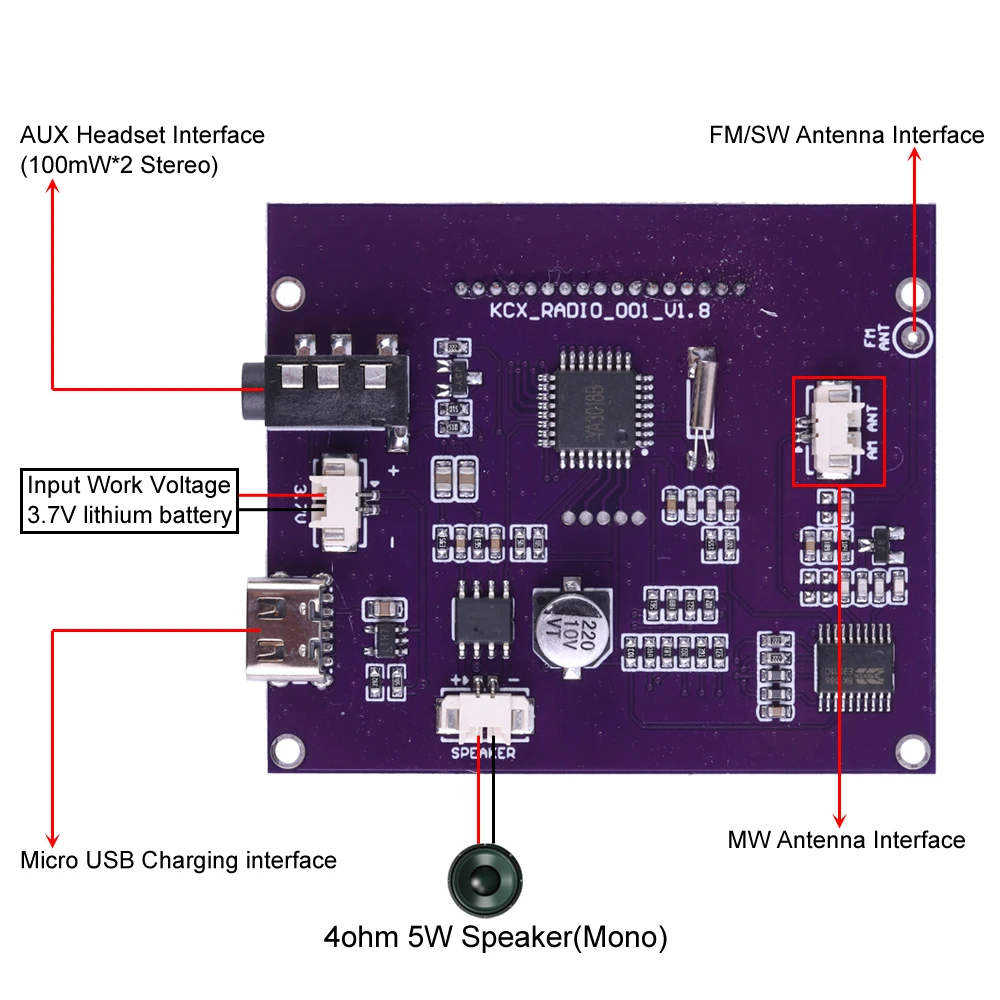

1. Описание:

Это беспроводной радиоприемник FM MW SW Modulewith со встроенным стерео двухканальным усилителем 2 Вт * 2, чтобы он мог напрямую подключаться к динамикам. Поддерживает FM 87-108MHz, MW 522-1620KHz, SW 4,75-21,85 MHz опционально Рабочая частота. Поэтому пользователю просто нужно подключить рабочее напряжение и колонки или гарнитуру.

2. Особенности:

1>. Двухканальный стерео

2>.FM/MW/SW Частотный диапазон

3>.2 Вт * 2 усилитель

4>. Профессиональный ЖК-экран

5>. Хранение радио

3. Параметры:

1>. Название продукта: FM MW SW беспроводной радиоприемник Модуль

2>. Модель: KCX_RADIO

3>. Работа Напряжение AC/DC 3,7 V

4>. Рабочий ток:<500 мА

5>. Подсветка дисплея: Янтарный

6>. Частотный диапазон FM: 87 МГц-108 МГц

7>.MW Диапазон частот: 522 кГц-1620 кГц

8>. Диапазон частот SW: 4,75 МГц-21,85 МГц

9>.FM шумоподавляющая Чувствительность: 30 дБ =< 8dBu

10>.MW шумоподавляющая Чувствительность: 26 дБ =< 60dBu

11>.SW шумоподавляющая Чувствительность: 26 дБ =< 32 дБ

12>.FM стерео Разрешение: 98 МГц> = 20 дБ

13>.FM SNR:98 МГц> = 50 дБ

14>. МВт SNR:1000 кГц> = 40 дБ

15>. Выходная мощность (динамик):8 Ом 2 Вт * 2

16>. Выходная мощность (гарнитура):100 мВт * 2

17>. Максимальное выходное Искажение:<10%

18>. Рабочая температура:-20 ℃ ~ 85 ℃

19>. Рабочая влажность: 0% ~ 95% относительной влажности

20>. Размер модуля: 52*39*10 мм

4.FM/MW/SW Особенности:

1>.FM: частота модуляции вещания.

2>. МВт: средняя волна.

3>.SW: коротковолновый.

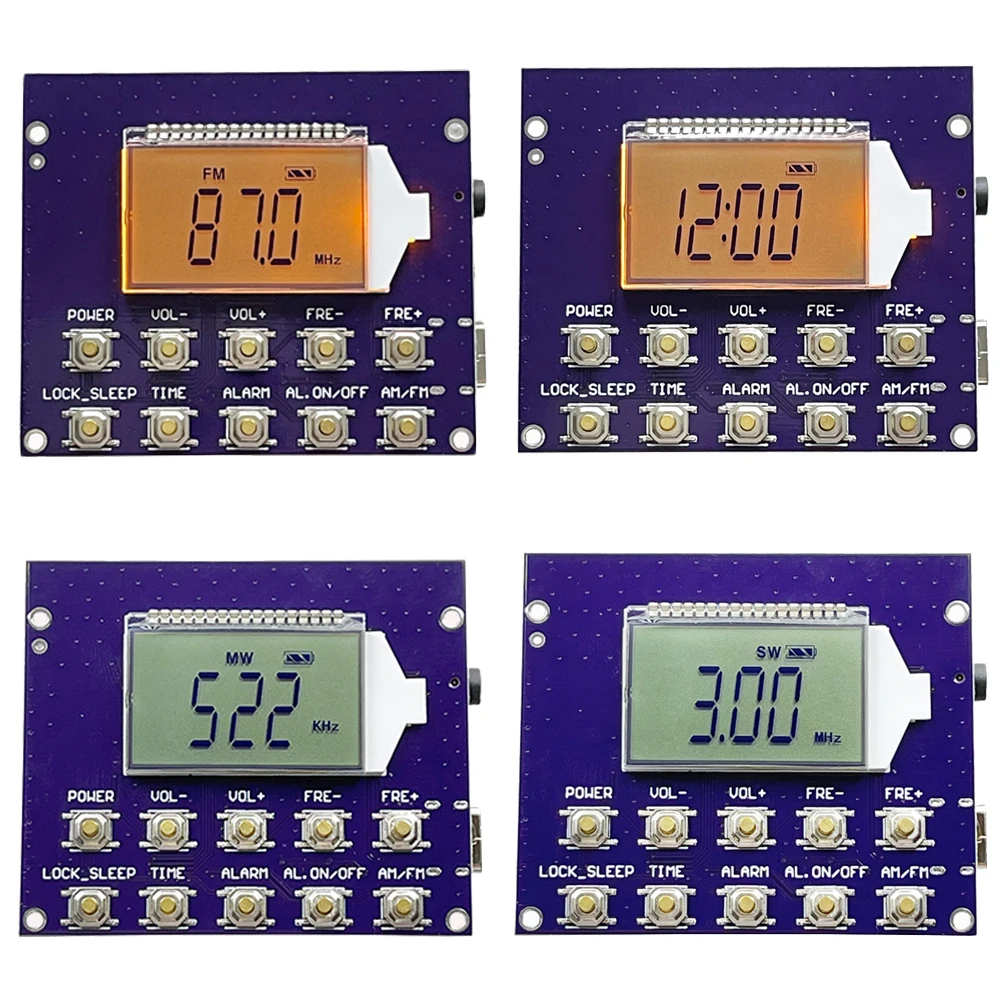

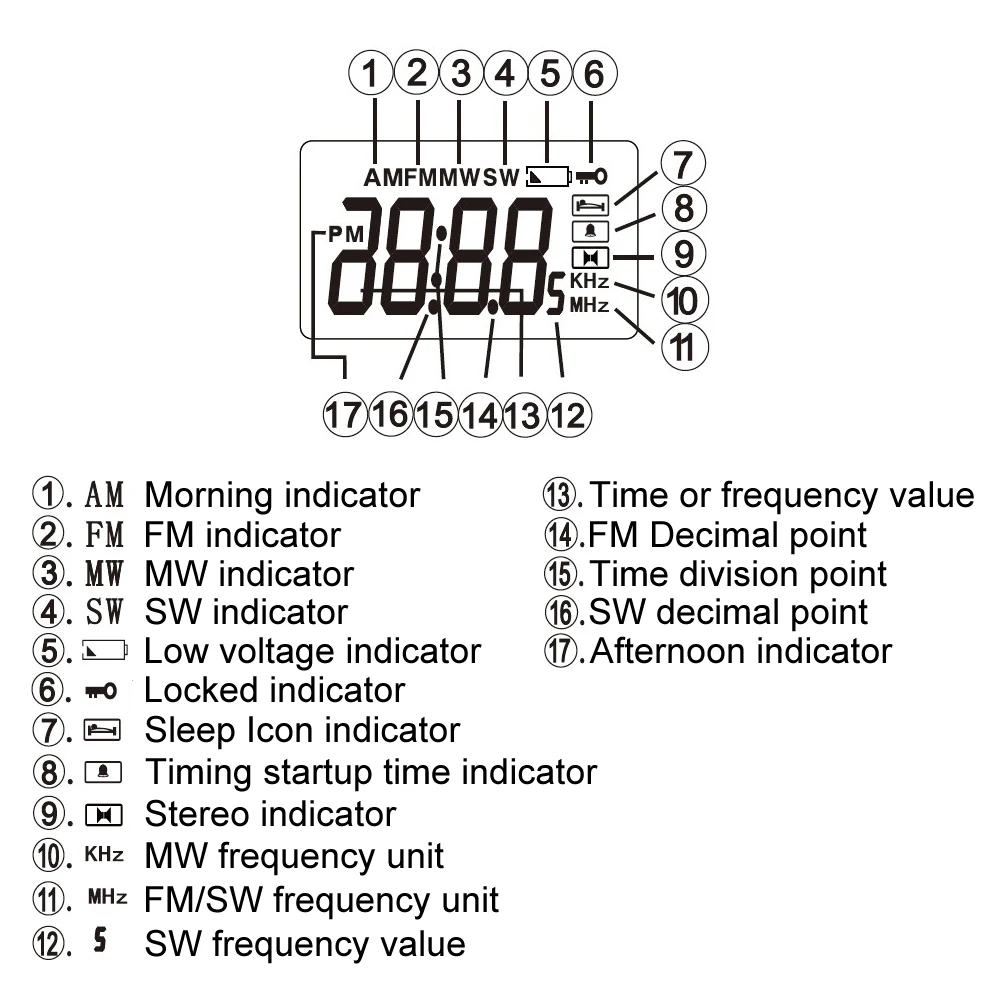

5. Функция и работа:

1>. Выключатель питания (мощность)

2>. Регулировка громкости (VOL +/VOL-)

3>. Регулировка частоты (TUNING_UP/TUNING_DOWN)

4>. Переключатель сна: автоматическое выключение (LOCK_SLEEP)

5>. Установить время (время)

6>. Установка времени запуска (будильник)

7>. Время ВКЛ/ВЫКЛ запуска (al_вкл/выкл)

8>. Выберите диапазон (AM/FM)

9>. Сканирование станций хранения

10>. Игральные станции хранения

6. Применение:

1>.DIY радио

2>. Путешествия на открытом воздухе

3>. Любительский отдых

7. Примечание:

1>. Радиоприемник должен быть как можно дальше от сигнала WIFI (роутера) во избежание помех сигнала.

2>. Рекомендуется стабилизированного источника питания напряжение DC 3,7 Vlithium батареи. Другое типов источника питания может иметь помехи.

3>. Пожалуйста, не используйте слишком длинные провода, чтобы избежать помех сигнала.

4>. Пользователю необходимо подключить магнитную антенну стержня к 'L + & 'L-'прокладкам на печатной плате при выборе сигнала MW.

5>. Перед использованием ознакомьтесь с руководством и описанием.

8. Посылка:

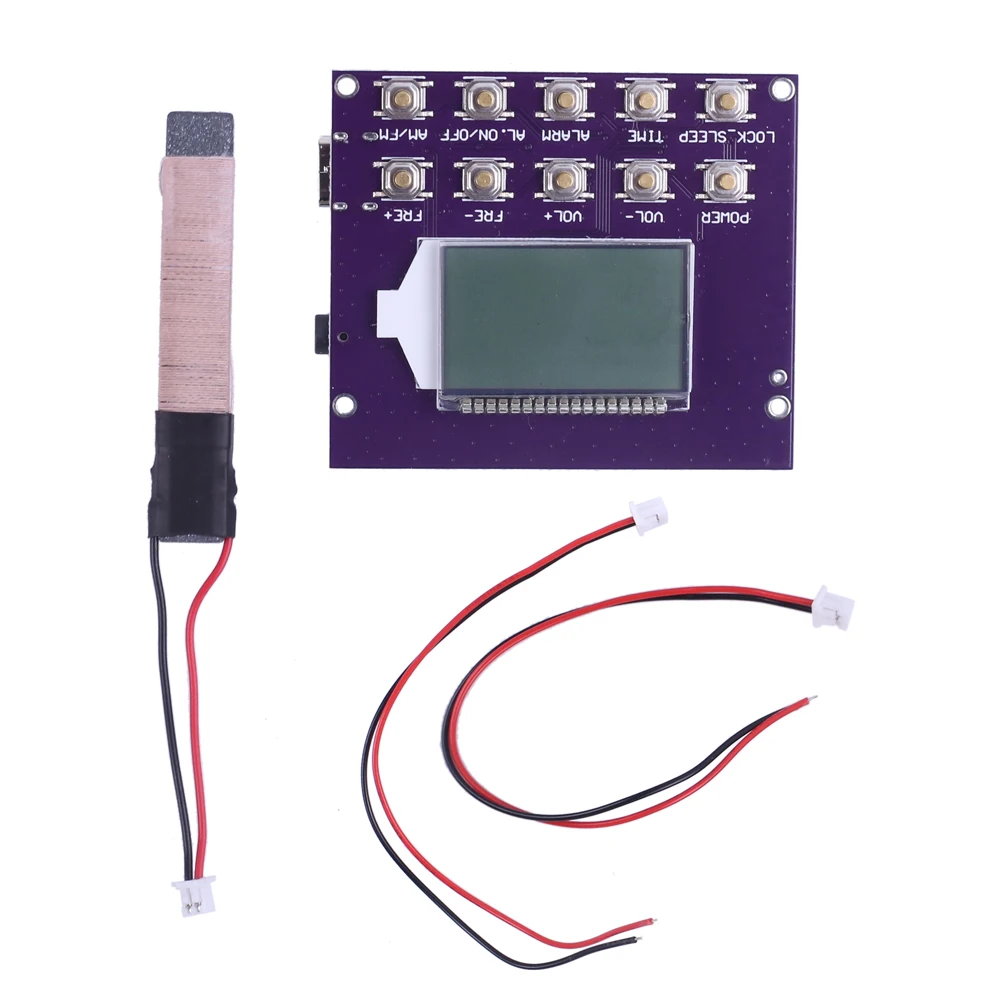

1>.1 шт. FM MW SW беспроводной радиоприемник Модуль

2>.1 шт. магнитный стержень антенны

3>.3 шт 10 см 2Pin/1,25 мм провод
