Тестер транзисторов GM328A измеритель сопротивления индуктивности и емкости с

Тестер транзисторов GM328A измеритель сопротивления индуктивности и емкости с

GM328A тестер транзисторов на русском/английском языке Измеритель сопротивления индуктивности измеритель емкости ESR измеритель Micro USB Type-C

Особенности

1: широко используется

2: простая и удобная работа

3: красивый внешний вид

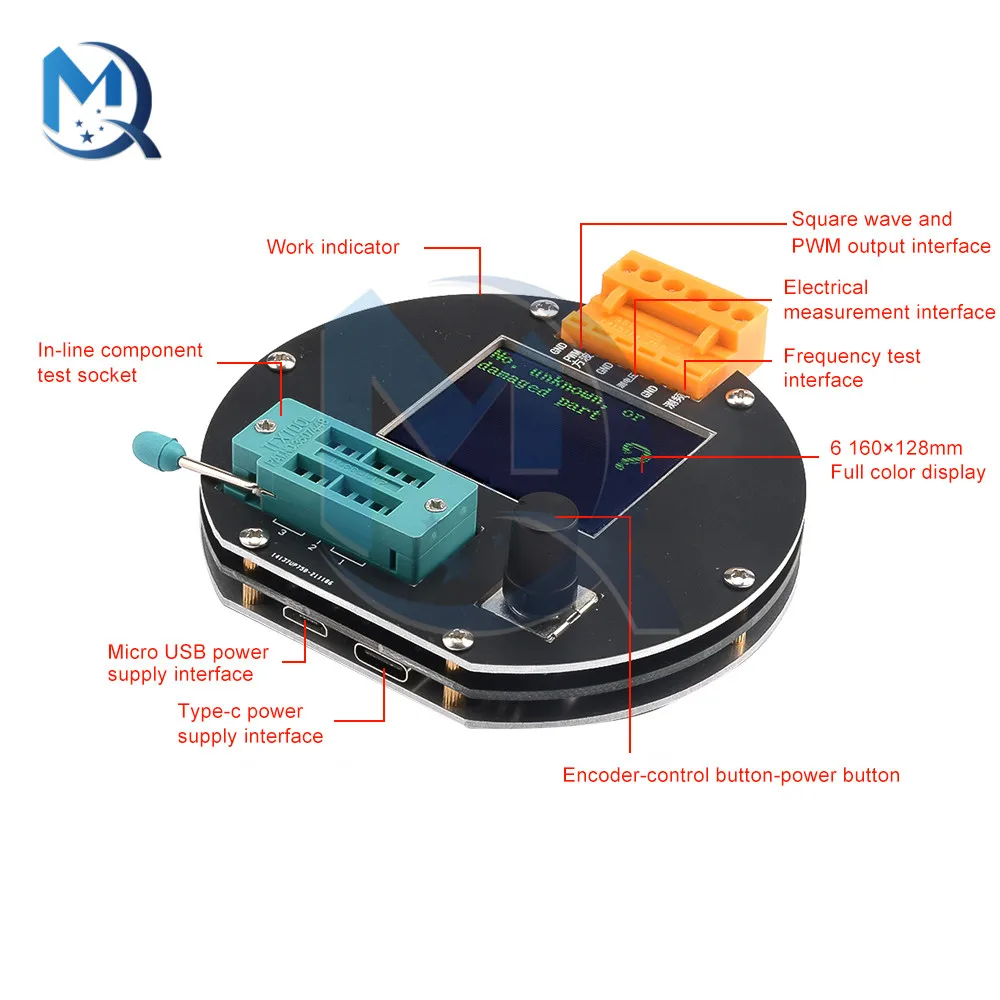

4: два порта питания, Micro USB Type-c, источник питания легче получить

5: упаковка и транспортировка PP коробки безопасны и легки для хранения

Доступны две версии: Русская версия и английская версия

Входное напряжение: 5 В 1A

Рабочее напряжение: около 30 мА,

Прибор для проверки транзисторов

Тестер управляется поворотным переключателем кодировщика,

Поворотный переключатель кодировщика может иметь 6 видов операций в общей сложности, короткое нажатие, длительное нажатие, левое вращение, правое вращение, удерживайте левое вращение, удерживайте правое вращение.

В режиме выключения нажмите один раз, чтобы включить питание и начать тестирование.

После завершения теста, если устройство не обнаружено. Нажмите и удерживайте переключатель или левый и правый переключатель вращения, чтобы войти в функциональное меню. После ввода функционального меню в пункт меню можно выбрать переключатель поворота влево или вправо. Чтобы ввести определенный элемент функции, нажмите кнопку один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.

1. Калибровка

Калибровка тестера используется для устранения ошибок собственных компонентов и более точного определения конечных результатов испытаний. Калибровка делится на быструю калибровку и полнофункциональную калибровку.

Метод быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 с проводом, затем нажмите кнопку тестирования, обращая внимание на экран. Цвет экрана изменится на черный и белый. После быстрого сообщения «Selftest mode ..?"Появляется, нажмите кнопку тестирования, чтобы войти в процесс быстрой калибровки; Если подсказка сообщение" Selftest mode ..?"Появляется, 2 секунды, если нет кнопки в часах, выполните нормальный процесс тестирования, И, наконец, отображает значение сопротивления трех тестовых точек, коротких TP1, TP2 и TP3. После ввода процесса быстрой калибровки некоторые данные будут отображаться на экране, просто игнорируйте это. Подождите, пока на экране появится мигающая строка

После «изолировать зонды!», снимите провода, которые короткого замыкания TP1, TP2 и TP3. После того, как на экране появится строка «тестовый конец», быстрая калибровка завершена. При первой калибровке Используйте полнофункциональный метод калибровки.

Полнофункциональная калибровка должна быть введена из функционального меню, а также требуется конденсатор 220nf. Полнофункциональная калибровка выполняет более комплексный процесс калибровки и займет больше времени. После входа в функциональное меню поверните тестовую кнопку в пункт меню «Selftest», а затем нажмите тестовую кнопку, чтобы войти в полнофункциональный процесс калибровки. На экране появляется мигание символа «короткие зонды!», что соответствует быстрой калибровке. Используйте провода для короткого замыкания трех тестовых точек и дождитесь начала процесса калибровки. Когда на экране появится мигающая строка «изолировать зонды!», удалите провода, которые короткое замыкание трех тестовых точек и продолжайте ждать, пока процесс калибровки продолжится. При выводе символьной строки «1-|-3> 100nf» Установите подготовленные конденсаторы 220nf на тестовые точки TP1 и TP3. Подождите, пока экран не подскажет «тестовый конец», и полный процесс калибровки будет завершен.

Посылка включает в себя:

1 * тестер транзисторов Русская версия/английская версия
