STM32F407VE

Высокопроизводительная линия основания, рычаг Cortex-M4

Ядро с DSP и FPU, 512 Кбайт вспышки

Память, 168 МГц ЦП, художественный ускоритель,

Ethernet, FSMC

Обзор продукта

Описание

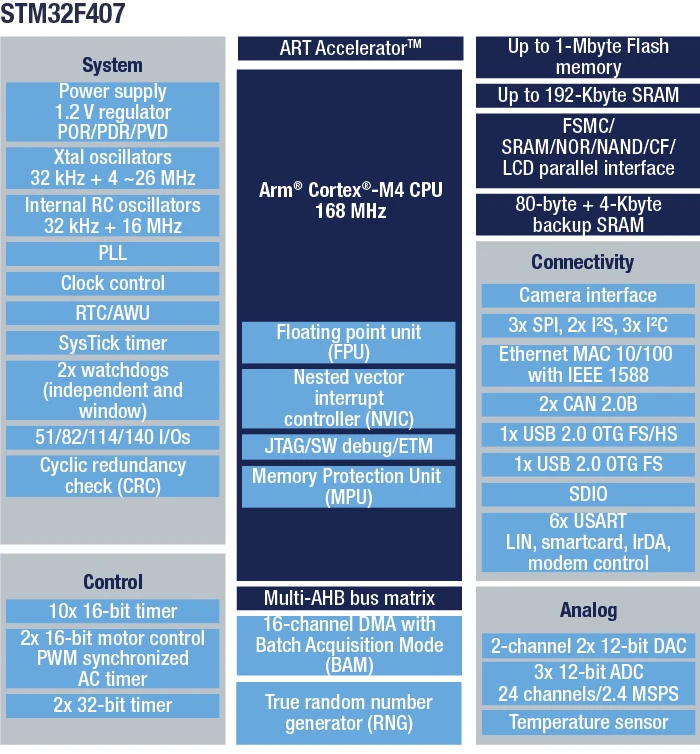

Семейство STM32F405xx и STM32F407xx основано на высокопроизводительной руке® Кортекс®-M4 32-разрядный процессор RISC core, работающий на частоте до 168 МГц. Ядро Cortex-M4 имеет единичную точность блока с плавающей точкой (FPU), которая поддерживает все инструкции по обработке данных с одной рукояткой и типы данных. Он также реализует полный набор инструкций DSP и блок защиты памяти (MPU), который повышает безопасность приложений. Семейство STM32F405xx и STM32F407xx включает в себя высокоскоростные встроенные воспоминания (флэш-память до 1 Мбайт, до 192 Кбайт SRAM), до 4 Кбайт резервного SRAM, И обширный ассортимент Расширение I/Os и периферийные устройства подключены к двум APB, автобусах, три AHB автобусы и 32-разрядный мульти-AHB автобус матрица.

Все устройства предлагаем три 12-разрядный АЦП, два ЦАП, с низким энергопотреблением РТК, двенадцать общего назначения 16-бит таймеры в том числе двое ШИМ таймеры для управления двигателем, два общего назначения 32-бит таймеры. Генератор случайных чисел (RNG). Они также оснащены стандартными и передовыми коммуникационными интерфейсами.

Все функции

• Ядро: рука® Большие размеры 32 бит Cortex®-M4 CPU с FPU, адаптивный ускоритель в реальном времени (ART accelerator) позволяет 0-режим ожидания от флэш-памяти, частота до 168 МГц, блок защиты памяти, 210 DMIPS/1,25 DMIPS/MHz (Dhrystone 2,1) и DSP инструкции

• Воспоминания

  • До 1 Мбайт флэш-памяти

  • До 192 + 4 Кбайт S RAM, включая 64-кбайт CCM (ядро соединенной памяти) RAM данных

  • 512 байт памяти OTP

  • Гибкий статический контроллер памяти с поддержкой компактной вспышки, SRAM, PSRAM, NOR и NAND memories

• Параллельный ЖК-интерфейс, 8080/6800 режимов

• Часы, сброс и управление поставками

  • 1,8 V до 3,6 V прикладной поставки и ввода/вывода

  • POR, PDR, PVD и BOR

  • 4-to-26 МГц кварцевый генератор

  • Внутренний 16 МГц с заводской отделкой RC (1% точность)

  • Осциллятор 32 кГц для RTC с калибровкой

  • Внутренний 32 кГц RC с калибровкой

• Низкое энергопотребление

  • Режим сна, остановки и ожидания

  • VBAT Поставка для RTC, 20 × 32 бит резервных регистров + опционально 4 КБ резервного копирования SRAM

• 3 × 12-bit, 2,4 Мбит/с аналого-цифровые преобразователи: до 24 каналов и 7,2 Мбит/с в тройной interleaved режим

• 2 × 12-bit D/A постоянного тока в постоянный преобразователи

• Общего назначения DMA: 16-поток DMA контроллер с FIFOs и взрыв поддержка

• До 17 таймеров: до двенадцати 16-бит и два 32-бит таймеры до 168 МГц, каждая с до 4-х никель-металл-IC/OC/ШИМ или счетчик импульсов и

• Квадратурный (инкрементный) кодер вход

• Режим отладки

  • Последовательный Провод Отладки (SWD) и JTAG интерфейсы

  • Cortex-M4 встроенный микроэлемент™

• До 140 портов ввода/вывода с возможностью прерывания

  • До 136 быстрых I/Os до 84 МГц

  • До 138 5 V-I/Os

• До 15 интерфейсов связи

  • До 3 × I2C интерфейсов (SMBus/PMBus)

  • До 4-х никель-металл-модулей usart/2 UART (10,5 Мбит/с, ISO 7816 интерфейс, LIN, IrDA, модем управления)

  • До 3 SPIs (42 Mbits/s), 2 с muxed full-duplex I2S для достижения точности аудио класса с помощью внутреннего аудио PLL или внешних часов

  • 2 × CAN интерфейсы (2.0B активный)

  • Интерфейс sdio

• Расширенное подключение

  • USB 2,0 полноскоростное устройство/хост/OTG контроллер с on-chip PHY

  • Высокоскоростное/полноскоростное устройство USB 2,0/хост-контроллер/OTG с выделенным DMA, на чипе, полной скорости PHY и ULPI

  • 10/100 Ethernet MAC с выделенным DMA: Поддержка оборудования IEEE 1588v2, MII/RMII

• 8 до 14 бит параллельный интерфейс камеры до 54 Мбит/с

• Генератор случайных чисел

• Расчетная единица CRC

• 96 бит уникальный ID

• RTC: точность подсекунд, аппаратный календарь
