Флюоресцентный модуль датчика температуры новый MLX90614 BAA BCC DCI DAA DCC совместим с -

Флюоресцентный модуль датчика температуры новый MLX90614 BAA BCC DCI DAA DCC совместим с -

Источник питания: 3-5 в (внутренний Регулятор низкого выпадающего напряжения)

Коммуникация: стандартный протокол связи IIC

MLX90614ESF-BAA-000-TU-ND Бесконтактный инфракрасный термометр MELEXIS можно использовать с любым микроконтроллером или общаться с ним через интерфейс I2C. Датчик поставляется с секционной платой, которая содержит все компоненты, необходимые для работы и два типа контактов. Они не спаянные. Пожалуйста, укажите, хотите ли вы припаять один из них. Интерфейс I2C имеет два перемычки. В зависимости от вашего приложения, вы можете или не должны припаять, но вам это не нужно в большинстве случаев.

От производителя:
MCU-90614 описание модуля последовательного порта:
Добавлен режим измерения температуры тела, используемый в качестве эталонного выхода температуры тела (только для справки)

Измерение расстояния (при измерении температуры тела без компенсации):
Дси/BCI: в пределах 15 см, точность определения его местонахождения составляет около 0,5 градусов выше

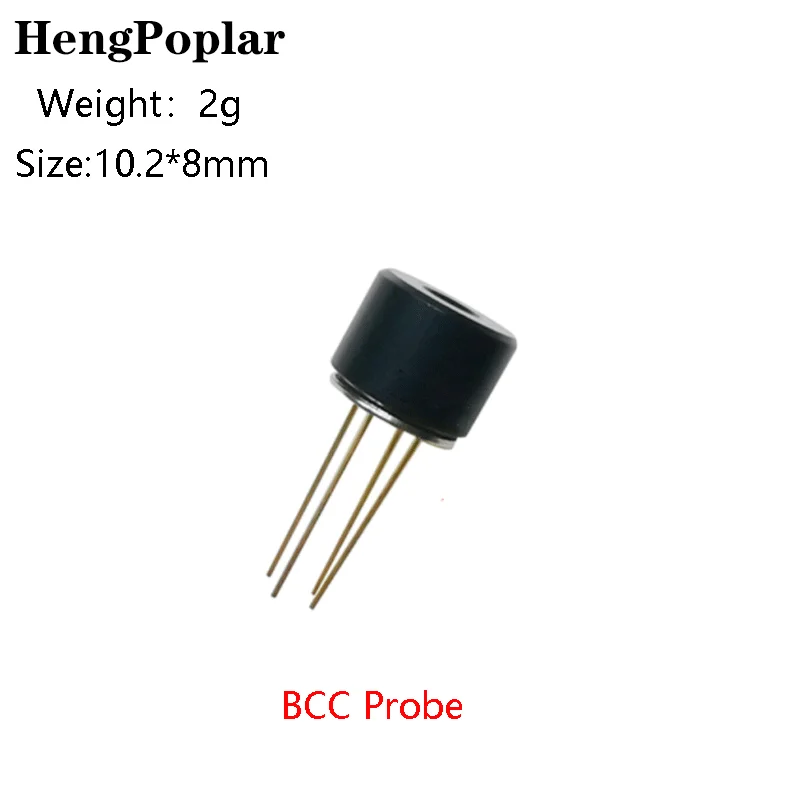

BCF: в пределах 10 см, точность определения его местонахождения составляет около 0,5 градусов выше
ДКК»/«Копия»: в пределах 5 см, точность определения его местонахождения составляет около 0,5 градусов выше

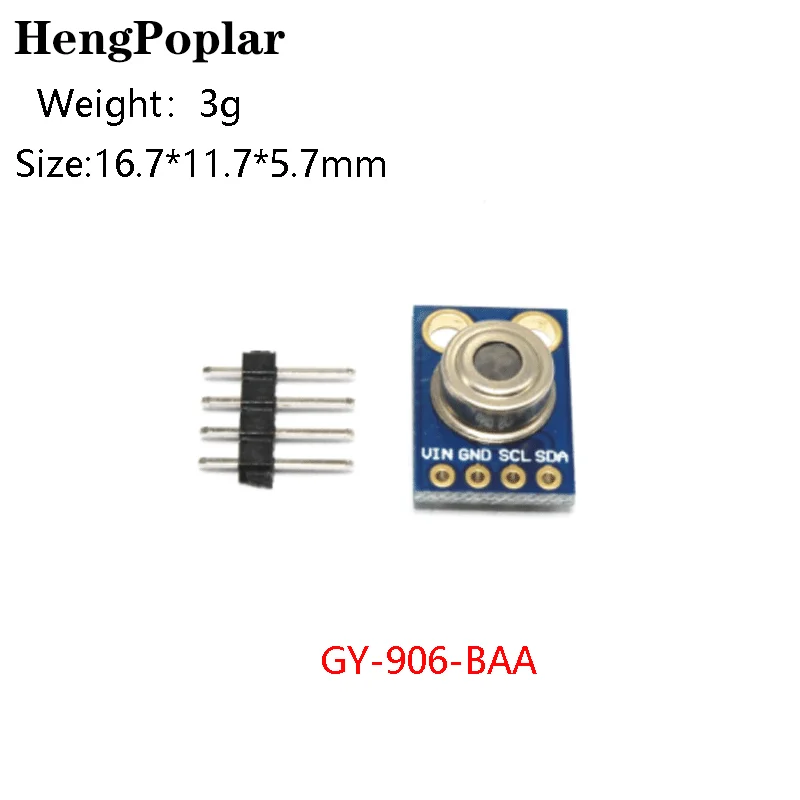

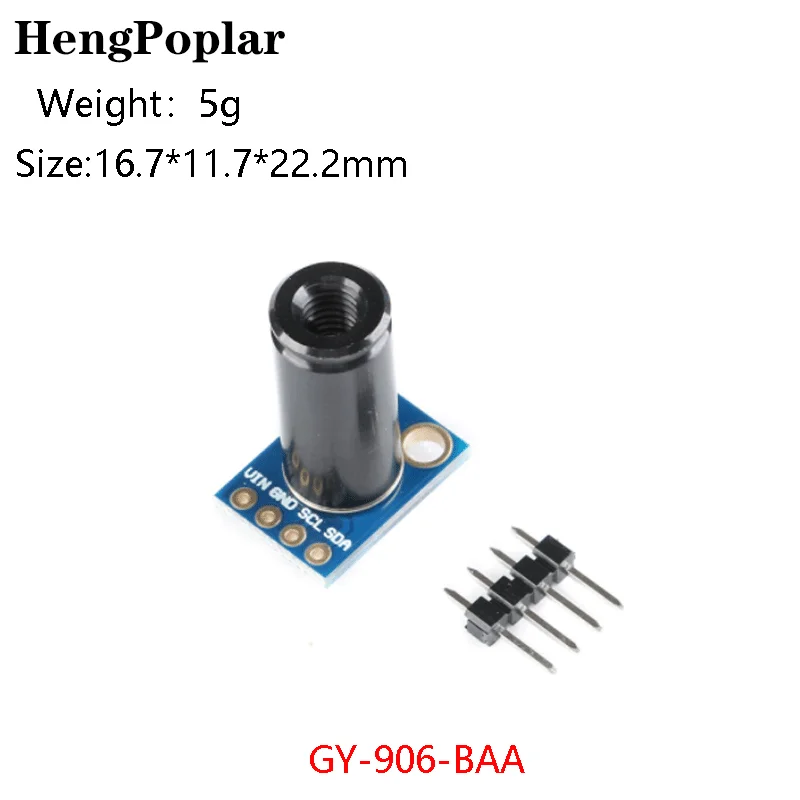

BAA AAA: в пределах 3 см точность определения его местонахождения составляет около 0,5 градусов выше
Лоб может непосредственно выводить значение температуры тела и может добавить значение регулировки компенсации для калибровки и регулировки расстояния и сохранить его при выключении питания.

1. Предоставление компьютерного программного обеспечения для просмотра данных
2. Предоставление программы arduino
3. Предоставление 51 программы MCU
4. Предоставление stm32 программы

Источник питания: 3-5 В
Ток: 5 мА
Скорость передачи данных: 9600 или 115200
Автоматическая Выходная частота по умолчанию: 10 Гц

Диапазон измерения:
-40…+ 125 °C для температуры окружающей среды
-70…+ 280 °C для измерения целевой температуры

Размеры: 21,5 (длина) * 23 см ширина 22,5 высота

Особенности и преимущества:

Небольшой размер и низкая стоимость

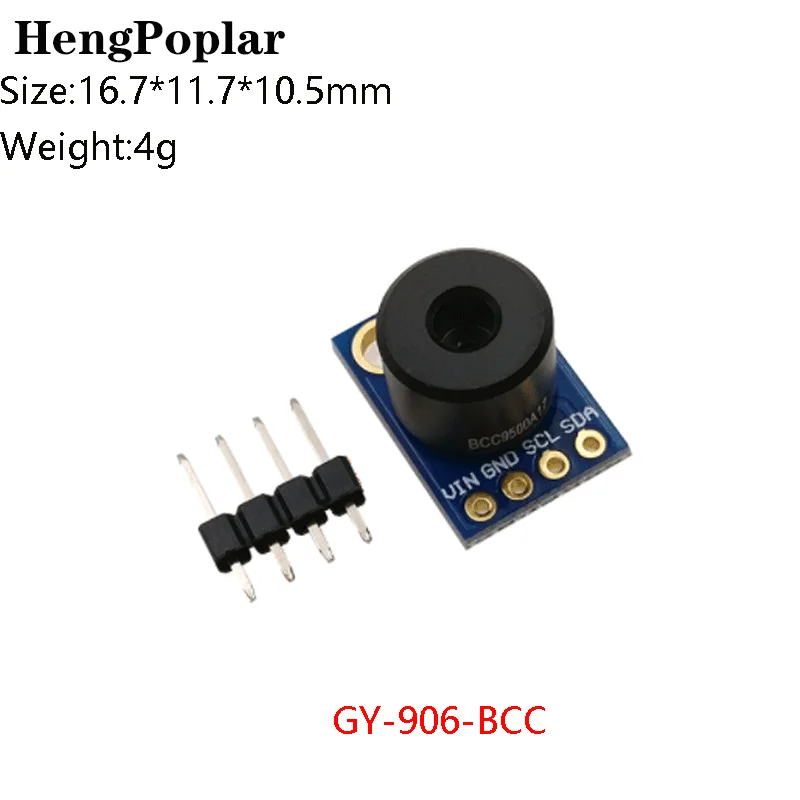

Установите на секционную доску с двумя типами контактов:

10k выдвижной резистор для I2C интерфейс с дополнительным припоем перемычки

Легко интегрировать

Диапазон калиброванных температур Фабрики очень широкий:

-40... + 125 °C для температуры датчика и

-70... температура объекта + 380 °C.

Высокая точность 0,5 °C (медицинское обслуживание) калибровки в широком диапазоне температур (Ta и оба 0...+ 50 °C)

Разрешение измерения 0,02 °C
Одна зона и две зоны версии
SMBus совместимый цифровой интерфейс
Настраиваемый PWM выход, можно читать непрерывно
Легко адаптируется к 8...16V приложениям
Режим сна для снижения энергопотребления
Различные варианты посылка для применения и универсальности измерения
Автомобильный класс

Пример применения:
Высокоточный Бесконтактный измерением температуры
Датчик теплового комфорта для мобильной системы контроля кондиционирования воздуха
Защита лобового стекла температурных чувствительных элементов для кондиционирования воздуха в жилых, коммерческих и промышленных зданиях
Обнаружение угла поворота автомобиля
Промышленный контроль температуры движущихся частей
Температура в принтерах и копировальных машинах
Контроль бытовой техники с контролем температуры
Медицинское страхование
Мониторинг животноводства
Обнаружение движения
Мульти-зоны контроля температуры-до 127 датчики может быть прочитайте общей 2-провод
Тепловое реле/сигнализация
Измерение температуры тела
