GY-MAX4466 MAX4466 Electret микрофонный модуль усилителя с регулируемым коэффициентом

• Описание:

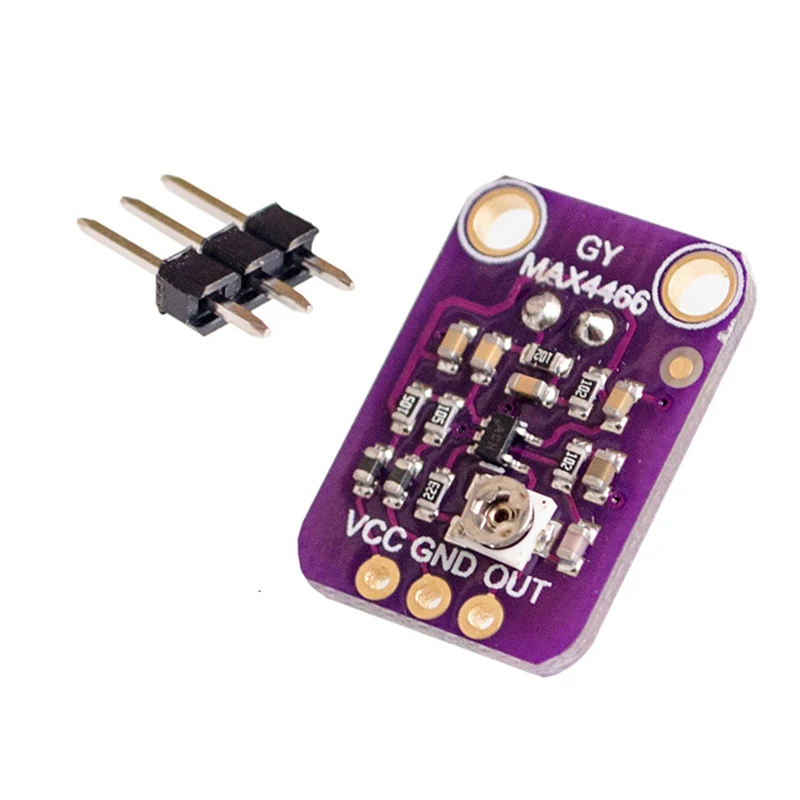

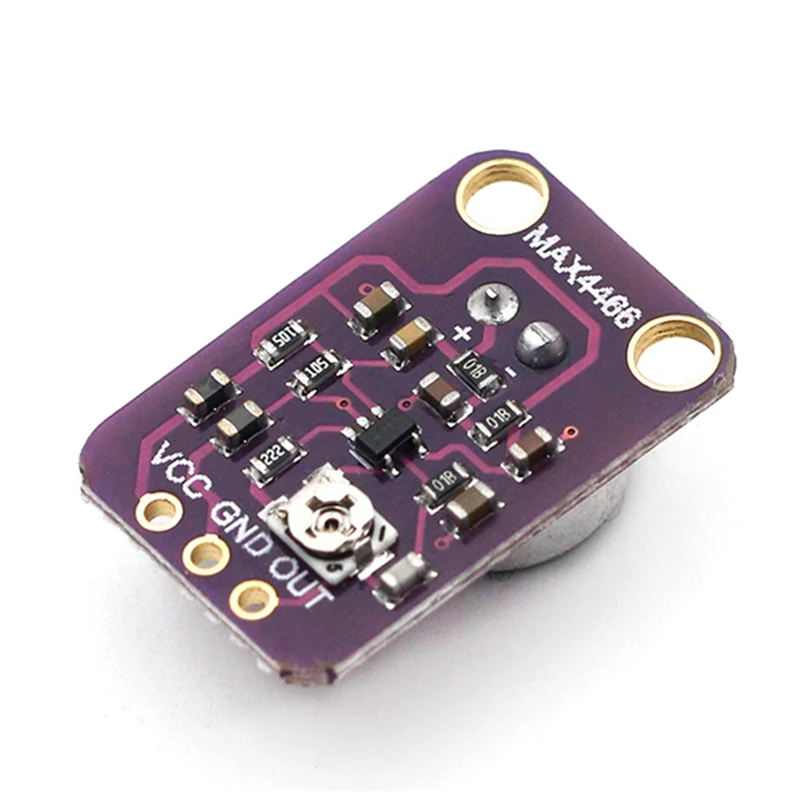

  Добавьте ухо к вашему проекту с помощью этого хорошо разработанного электретного микрофонного усилителя. Этот полностью собранный иПротестированная плата поставляется с 20-20 кГц электретным микрофоном, припаянным. Для усиления мы используемMaxim MAX4466, op-amp специально разработан для этой деликатной задачи! Усилитель имеет отличную мощностьПодавление шума, поэтому этот усилитель выглядит действительно хорошо и не так шумит или царапается, как другиеМик АМП пробуксовки мы пробовали!Этот прорыв лучше всего используется для таких проектов, как голосовые changers, audio recordingmpling и аудио-реактивные проекты, которые используют FFT. На задней части, мы включаем небольшой триммер горшок для регулировки усиления. Вы можетеУстановите коэффициент усиления от 25x до 125x. Это составляет около 200mVpp (для нормального говорящего объема около 6"Вдали), что хорошо подходит для присоединения к тому, что ожидает ввода «линии» без обрезки или доОколо 1Vpp, идеально подходит для чтения с микроконтроллера ADC. Выход на рельсах, так что если звук получаетГромкий, выход может увеличиться до 5Vpp!Использование простое:Подключите GND к земле, VCC к 2.4-5VDC.Для лучшей производительности, с помощью функции "Тихий" подачей (на для Arduino, это будет 3,3 В питания).Звуковой сигнал выйдет из выхода. Выход будет иметь смещение постоянного тока VCC/2, поэтому, когда егоИдеально тихий, напряжение будет устойчивым VCC/2 вольт (это DC соединено). Если вы используете аудиооборудованиеТребуется AC соединенный аудио, поместите 100 мкФ конденсатор между выходным контактом и входом вашего устройства. ЕслиВы подключаетесь к аудиоусилителю, который имеет дифференциальные входы или включает в себя отделочные конденсаторы,100 мкФ колпачок не требуется.Выходной штырь не предназначен для привода динамиков или чего-либо другого, кроме самых маленьких наушников-Вам понадобитсяАудио-усилитель (например, 3,7 Вт стерео усилитель) в том случае, если вы хотите, чтобы подключить модуль усилителя непосредственно к колонкам. Если выПодключение к контакту микроконтроллера, вам не нужен усилитель или конденсатор-Подключите выходПрикрепить непосредственно к микроконтроллеру ADC pin.Для реактивных проектов, мы предлагаем использовать FFT driver library, которая может принимать аудиовход и «трансформировать» его вЧастоты.
