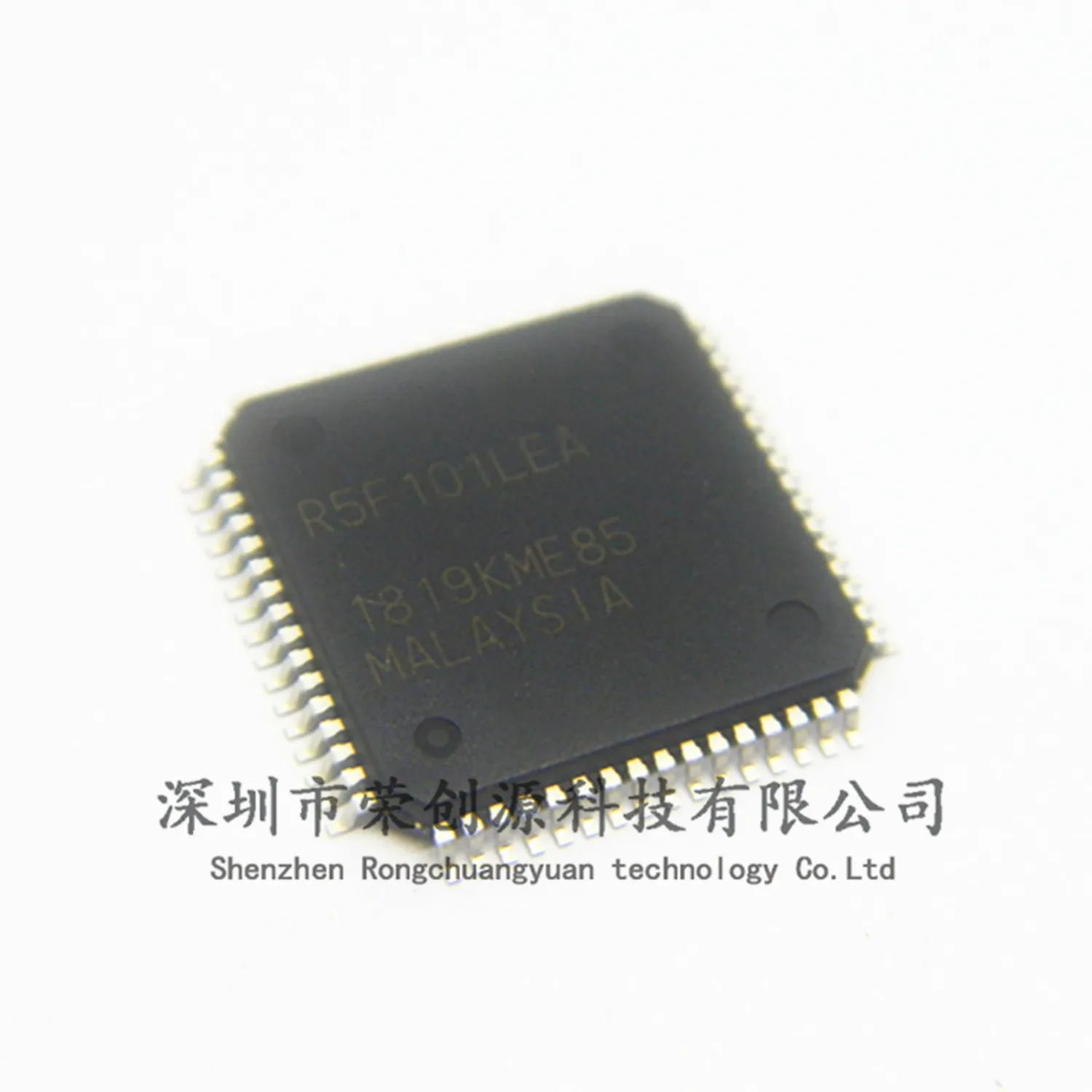

Новые и оригинальные кодовые флэш-памяти R5F101LEAFA # V0 R5F101LEA LQFP64 16- to 512-Kbyte 2 шт./партия -

Новые и оригинальные кодовые флэш-памяти R5F101LEAFA # V0 R5F101LEA LQFP64 16- to 512-Kbyte 2 шт./партия -

1.1 Особенности
Сверхнизкой потребеление энергии технологии
 VDD = один источника питания Напряжение 1,6 до 5,5 V
 Остановить режим
 Режим отключения
 Режим повтора
Процессор RL78
 CISC архитектуре с 3-ступенчатый трубопровода
Minimum минимальное время выполнения инструкции: можно изменить
От высокой скорости (0,03125 МКС: @ 32 МГц
С высокоскоростным осциллятором на чипе) до сверхнизкой скорости
(30,5 МКС: @ 32,768 кГц операции с подсистема
Часы)
Address адресное пространство: 1 Мб
Registers регистры общего назначения: (8-битный регистр × 8) × 4
Банки
RAM ОЗУ на чипе: от 2 до 32 КБ
Флэш-память кода
Code флэш-память кода: от 16 до 512 Кб
Block Размер блока: 1 Кб
Prohibition запрещение стирания и перезаписи блоков (безопасность
Функция)
Debug функция отладки на чипе
Self самопрограммирование (с функцией замены загрузки/flash shield
Функция окна)
Флэш-память данных
 Флэш-память данных: от 4 КБ до 8 КБ
Operation управление задним ходом (BGO): инструкции могут быть
Выполнено из памяти программы во время перезаписи
Флэш-память данных.
Number количество повторных записей: 1000000 раз (TYP.)
 Напряжение перезаписей: VDD = 1,8 до 5,5 V
Высокоскоростной генератор на чипе
Select Выберите из 32 МГц, 24 МГц, 16 МГц, 12 МГц, 8 МГц,
6 МГц, 4 МГц, 3 МГц, 2 МГц и 1 МГц
 Высокая точность: +/-1,0% (VDD = 1,8 до 5,5 V, TA = -20
До + 85 °C)
Рабочая температура окружающей среды
TA = -40 до + 85 °C (A: Потребительские приложения, D:
Промышленное применение)
TA = -40 до + 105 °C (Г: Промышленное применение)
Управление питанием и функция сброса
Circuit схема включения/сброса питания (POR)
Detector детектор напряжения на чипе (LVD) (Выберите прерывание и

Контроллер DMA (прямой доступ к памяти)
 2/4 каналов
Number количество часов во время передачи между 8/16 бит
SFR и внутренняя RAM: 2 часы
Мультипликатор и делитель/мультипликатор
16 16 бит × 16 бит = 32 бит (без подписи или подписи)
32 32 бита ÷ 32 бита = 32 бита (без подписи)
16 16 бит × 16 бит + 32 бит = 32 бит (без подписи или
Подпись)
Серийный интерфейс
Ccsi: от 2 до 8 каналов
Uuart/UART (LIN-bus поддерживается): от 2 до 4 каналов
Ii2c/упрощенная связь I2C: от 3 до 10 каналов
Таймер
16 16-битный Таймер: от 8 до 16 каналов
12 12-битный интервальный таймер: 1 канал
Clock Часы в режиме реального времени: 1 канал (календарь на 99 лет,
Функция будильника и часы
Функция коррекции)
Timer таймер Watchdog: 1 канал (работает с
Выделенная на низком ходу на кристалле
Осциллятор)
Преобразователь A/D
 8/10-бит аналого-цифрового преобразователя (VDD = 1,6 до 5,5 V)
Analog аналоговый вход: от 6 до 26 каналов
Internal внутреннее эталонное напряжение (1,45 в) и температура
Сенсор Note 1
Порт ввода/вывода
Port порт ввода/вывода: от 16 до 120 (N-ch открытый слив I/O [выдерживает
Напряжение 6 В]: от 0 до 4, N-ch открытый слив I/O
[VDD Выдерживает напряжение Примечание 2/EVDD выдерживает
Примечание напряжения 3]: от 5 до 25)
Can может быть установлен для N-ch открытого слива, TTL входного буфера, и
Выдвижной резистор на чипе
Different различный потенциальный интерфейс: можно подключить к a 1,8/2,5/3
Устройство V
Function функция прерывания клавиш On-chip
Clock выход часов на чипе/Выходной контроллер зуммера
Прочие ожерелья и подвески
Circuit схема коррекции на чипе BCD (десятичный)
