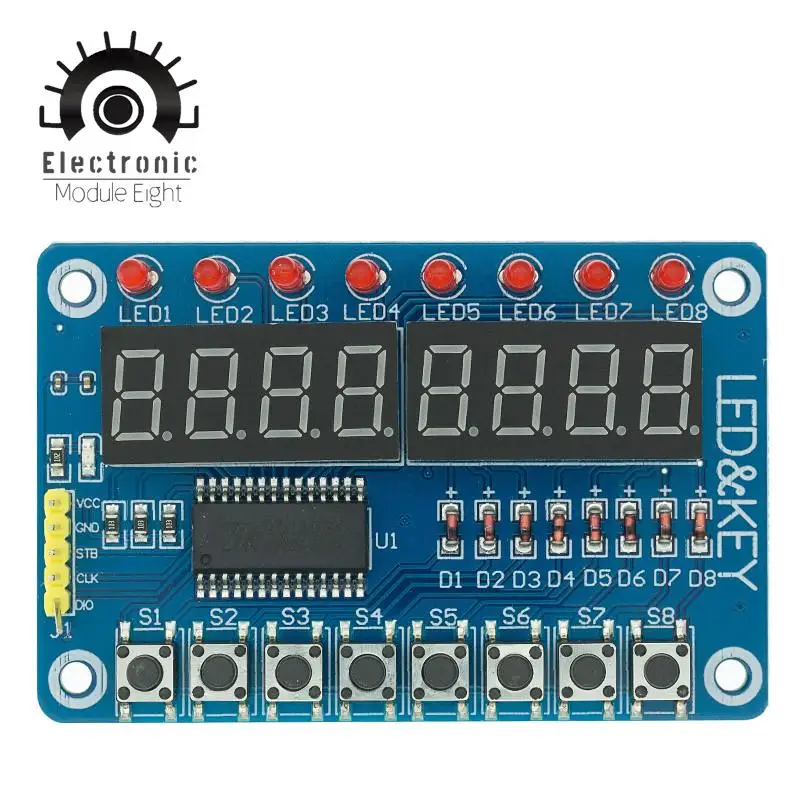

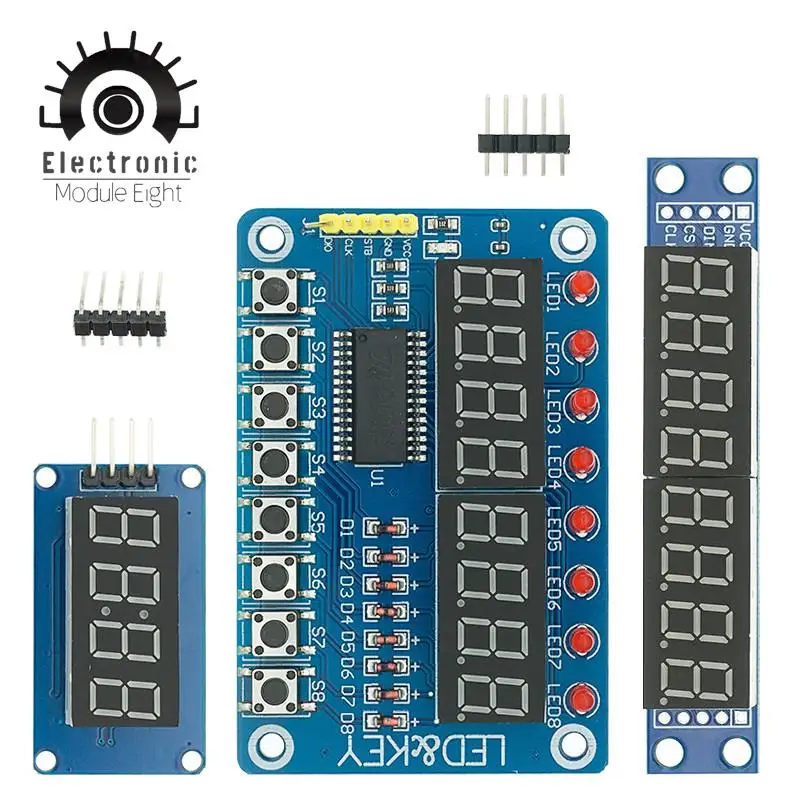

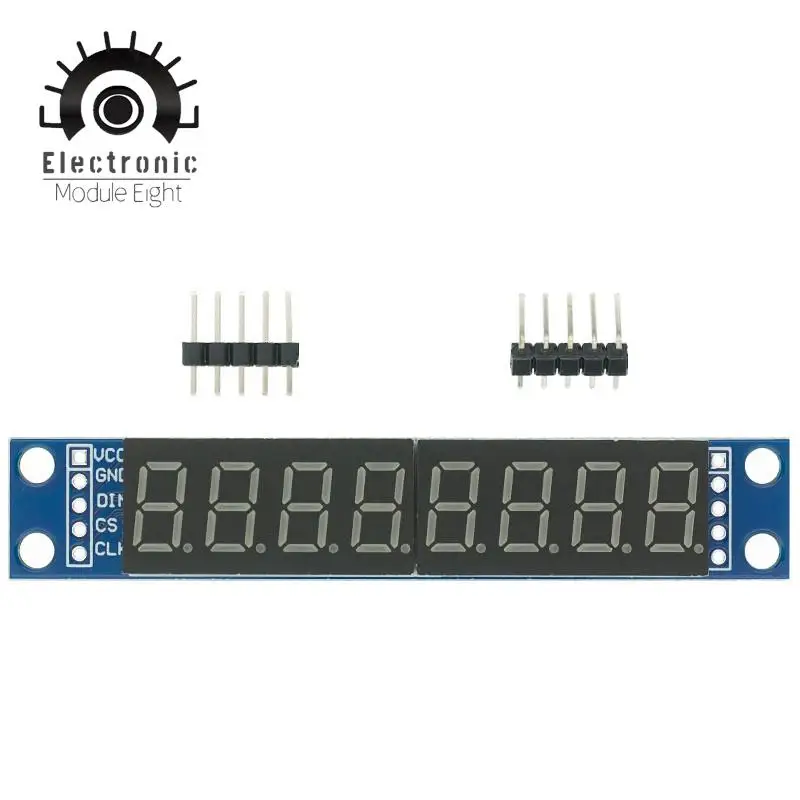

TM1637 4-битный/TM1638/MAX7219 8-битный модуль цифросветодиодный светодиодного дисплея
История изменения цены
*Текущая стоимость 104.89 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-28-2026 | 124.54 руб. | 130.13 руб. | 127 руб. |
| Feb-28-2026 | 123.24 руб. | 129.40 руб. | 126 руб. |
| Jan-28-2026 | 103.1 руб. | 108.83 руб. | 105.5 руб. |
| Dec-28-2025 | 121.95 руб. | 127.29 руб. | 124 руб. |
| Nov-28-2025 | 105.52 руб. | 110.30 руб. | 107.5 руб. |
| Oct-28-2025 | 119.36 руб. | 125.50 руб. | 122 руб. |
| Sep-28-2025 | 118.42 руб. | 124.12 руб. | 121 руб. |
| Aug-28-2025 | 116.33 руб. | 122.27 руб. | 119 руб. |
| Jul-28-2025 | 115.35 руб. | 121.14 руб. | 118 руб. |
Описание товара

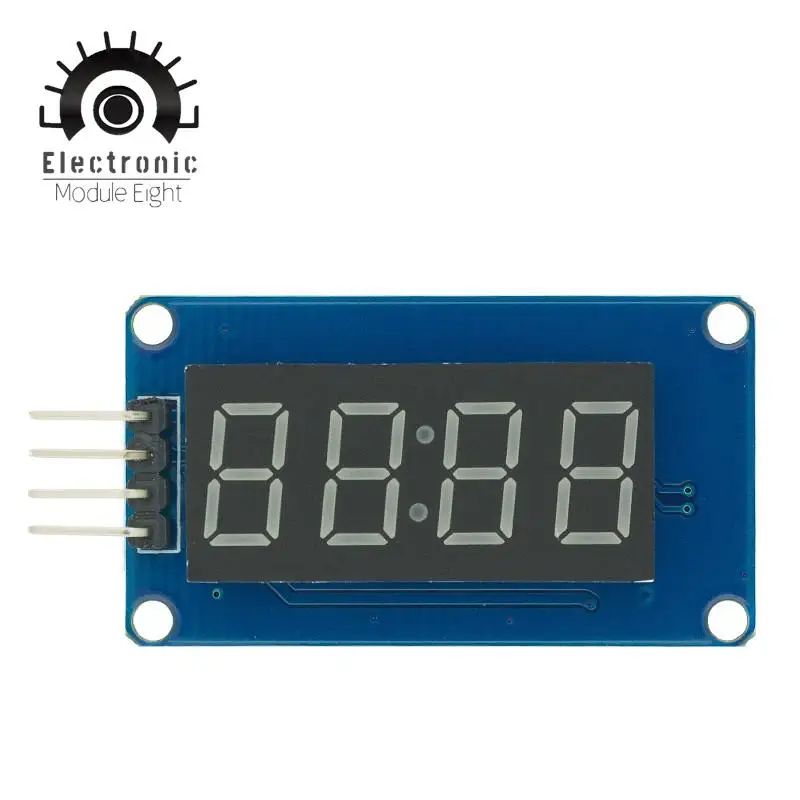

Модуль представляет собой 12-контактный дисплей модуль с 4-точечный общий цифровая трубка (0,36 дюйма) с тактовой частотой. Чип драйвера TM1637. Для получения точного результата нужно всего лишь 2 сигнальные линии, с тем чтобы MCU для того чтобы контролировать 4-разрядный 8-сегментный цифровой светодиодной лампой.
Модуль особенности заключаются в следующем:
Дисплей устройство 4-разрядный Ян Красная цифровая трубка
Цифровая трубка 8 уровня серого регулируемый
Управление уровень интерфейса может быть 5V или 3,3 V
4 М2 позиционирование винтов отверстия для легкой установки
Проект |
Минимальное значение |
Типичное значение |
Максимум |
Блок |
Напряжение |
3,3 |
5 |
5,5 |
VDC |
Ток (@ 5V) |
- |
30 |
80 |
Ма |
Размеры |
42X24X12 |
Мм |
||
Вес |
8 |
G |
||
Интерфейс управленияВ общей сложности 4 контакта (GND, VCC, DIO, CLK), GND является наземным, VCC-это источник питания, DIO-это входной и выходной pin, CLK-это штырь сигнала часов;
Цифровая трубка4-разрядный общий анод с 0,36-дюймовая цифровая трубка со счетом точка, выделены красным цветом;
Отверстие для позиционирования: 4 M2 позиционирование винтов отверстия, диаметр отверстия 2,2 мм, который делает модуль просты в установке и позиции, и реализовать модуль комбинированный;
Обзор процедур библиотеки:
1. Часы Дисплей: Применение таймер 1 MCU на материнской плате, чтобы время и пусть 4-разрядный Дисплей.
2. Количество: 0 ~ 9, A, b, C, d, E, F и другие 16 символов поступают справа налево.
3. Секундомер: Используйте таймер 1 MCU на материнской плате и используйте кнопку для реализации функции секундомера.
Оборудование для экспериментов:
Совместимая материнская плата Ard uino Cat duino (не знакомы с аппаратным обеспечением с открытым исходным кодом, можно понять как макетную плату микроконтроллера Atmega328P) и мини-usb-кабель;
1 4-разрядный цифровой дисплей трубки модуль;
4 линии DuPont для подключения интерфейса управления модулем и платы разработки Cat duino;
Экспериментальная процедура:
1. Использование 4 мужских и женских линий DuPont4-разрядный цифровой дисплейный модульПодключен к Cat duino, как показано на следующей таблице и рисунке
Кот Дуино |
Кабель |
4-разрядный цифровой дисплейный модуль |
GND |
Черная линия |
GND |
5 В |
Красная линия |
VCC |
D2 |
Желтая линия |
Дио |
D3 |
Белая линия |
CLK |
2. Подключите Catduino к mini USB. Если вы впервые используете материнскую плату, ее драйвер USB to serial может найти usb-драйверы от драйверов в каталоге IDE Ard uino.
3. Повторно Откройте IDE Ard uino и нажмите кнопку «открыть» на панели инструментов, чтобы открыть рутину числового потока в цифровой трубке.
Выберите Серийный порт, имя платы, нажмите кнопку записи, вы можете сжечь. Эта процедура может сделать 16 символов от 0 ~ 9, A, b, C, d, E, F и т. Д. Поток справа налево.
Функция настройки серой шкалы цифровой трубки-это функция set() в классе TM1637, а Входной параметр-0 ~ 7. Чем больше количество, тем выше яркость.
