STM32 макетная плата, STM32F407IGT6, USB HS/FS, Ethernet, NandFlash, JTAG/SWD, LCD, USB TO UART

Обзор

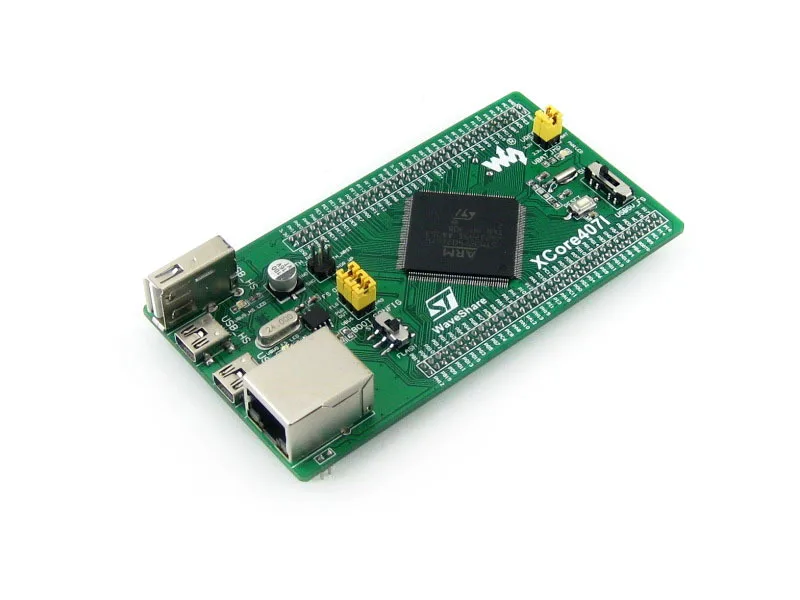

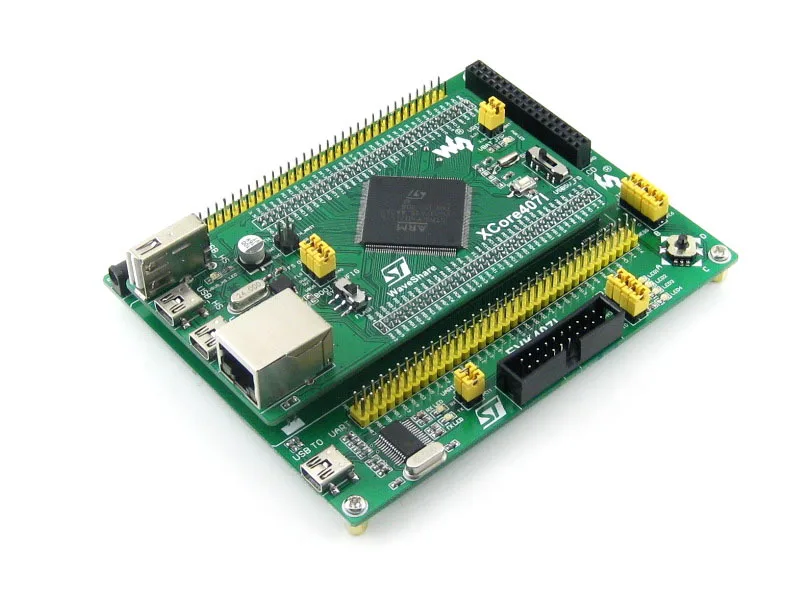

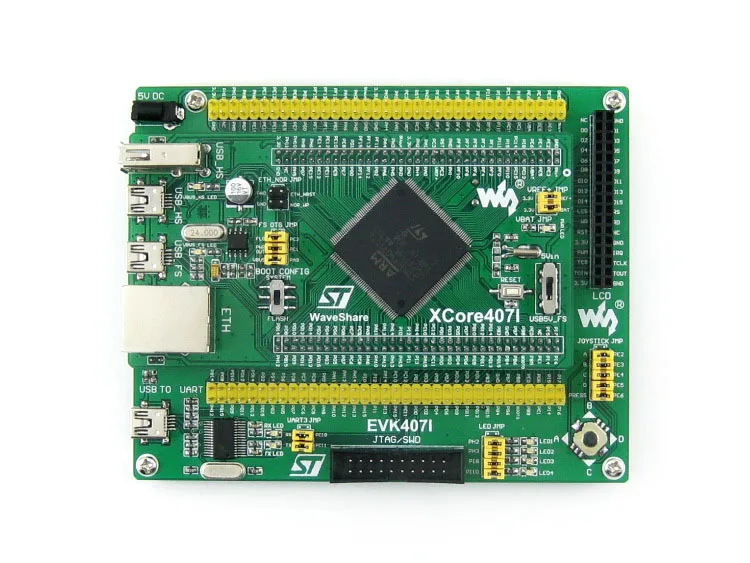

EVK407I-это макетная плата STM32, которая состоит из материнской платы и основной платы MCU XCore407I.

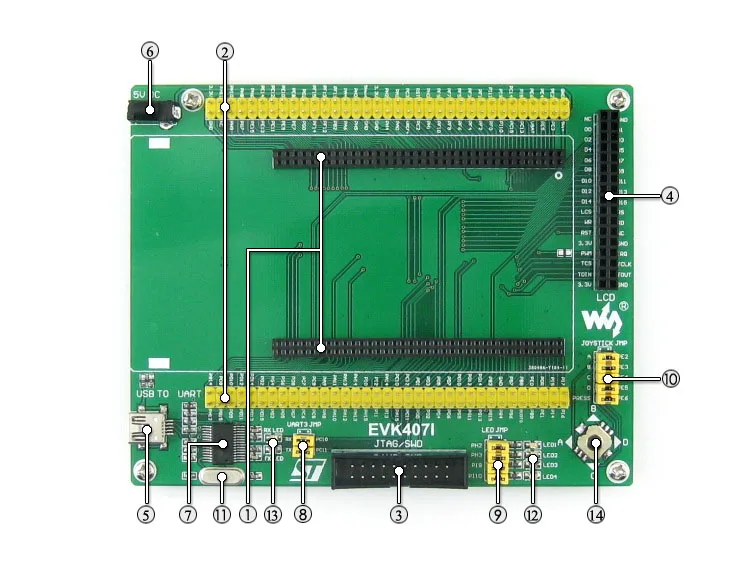

Что на материнском доске

1. Разъем платы MCU core

2. Расширитель MCU pins

3. Интерфейс JTAG/SWD,Для отладки/программирования

4. ЖК-интерфейс,Для подключения сенсорного ЖК-экрана

5. Разъем USB,USB для UART

6. 5V DC jack

7. PL2303TA,Встроенный USB к контроллеру UART

8. Джемпер PL2303

9. Пользовательский светодиодный джемпер

10. Перемычка для джойстика

11. 12 м кристалл,Часы PL2303

12. Светодиоды пользователя,Удобно для указания состояния ввода/вывода и/или состояния работы программы

13. Светодиоды UART,Индикатор UART TX/RX

14. Джойстик

Для джемперов 8-10:

• Короткая перемычка для подключения к I/Os, используемая в коде примера

• Откройте перемычку для подключения к другим пользовательским контактам через перемычки

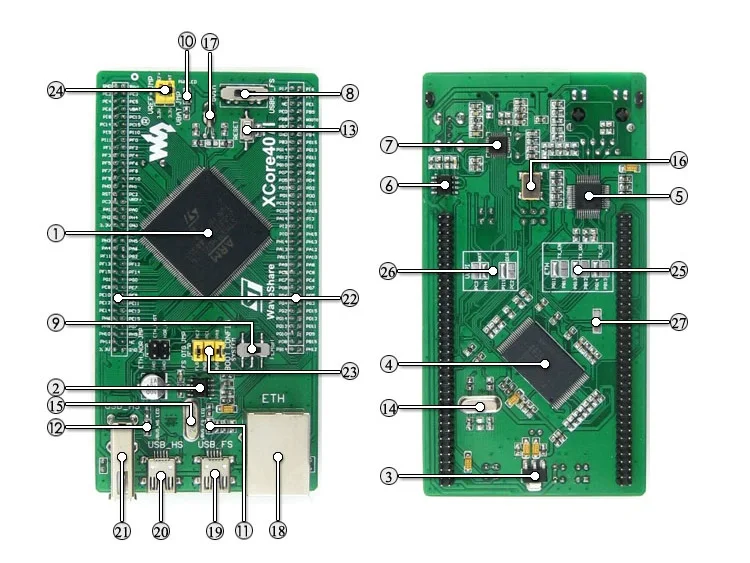

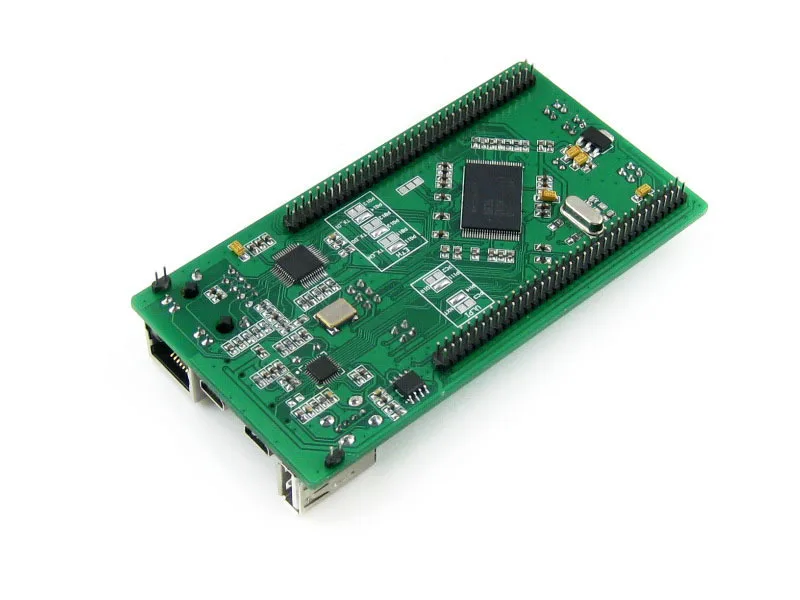

Что на основной плате MCU

1. STM32F407IGT6:Высокая производительность STM32 MCU, который характеристики:

   • Ядро:Cortex-M4 32-разрядный процессор RISC

   • Характеристика:Полный набор инструкций по одноциклу DSP

   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц

   • Рабочее напряжение:1,8 V-3,6 V

   • Посылка:LQFP176

   • Воспоминания:1024kB Flash, 192 + 4kB SRAM

   • MCU коммуникационные интерфейсы:

     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C

     • 1 x FSMC, 1 x SDIO, 2 x CAN

     • USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY

     • 1x10/100 Ethernet MAC

     • 1x8 до 14 бит параллельный интерфейс камеры

   • AD & DA конвертеры:3 x AD (12 бит, 1?s, акции 24 каналы); 2 x DA (12-разрядный)

   • Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP

2. MIC2075-2,Бортовое USB FS устройство управления питанием

3. AMS1117-3.3,3,3 V регулятор напряжения

4. K9F1G08U0D,1G бит NandFlash

5. DP83848,Ethernet PHY

6. MIC2075-1,Бортовое USB HS устройство управления питанием

7. USB3300,USB HS PHY

8. Выключатель питания,Питание от 5Vin или USB подключения

9. Переключатель режима загрузки,Для настройки бут0 pin

10. Индикатор питания

11. Светодиодный USB FS

12. Светодиодный USB HS

13. Кнопка сброса

14. 8 м кристалл,Часы с микроконтроллером, позволяют MCU работать с более высокой скоростью путем умножения частоты

15. 24 м кристалл,Часы USB3300

16. 50 м кристалл,Часы DP83848

17. 32,768 K кристалл,Для внутреннего RTC с калибровкой

18. Разъем Ethernet

19. Мини-разъем USB FS

20. Мини-разъем USB HS

21. Разъем USB HS type A

22. Расширитель MCU pins,VCC, GND и все пустые Порты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения

23. USB OTG/хост-джемпер

24. Джемпер VREF/VBAT

25. Ethernet I/O выбор паяльного соединения

26. USB HS I/O выбор паяльного соединения

Фотографии

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития

EVK407I STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

• Сопутствующее программное обеспечение (KEIL и т. д.)

• Примеры в C

• Схема (PDF)

• Разработка документов

Посылка содержит

1. EVK407I макетная плата x 1

2. 3,2 дюймов 320x240 сенсорный ЖК-дисплей (A) x 1

3. Usb-разъем типа A для мини-кабеля типа B x 1

4. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1

5. 4-контактный провод х 2

6. 2-контактный провод x 2

7. Кабель питания USB x 1

8. Руководство пользователя CD x 1
