1. Входное и выходное напряжение между тепловой пластиной ≥ 2500VAC;

2, встроенный RC плотное соединение цепи;

3, с защитной печатью;

4, внешняя регуляция выходного напряжения потенциометра может быть выполнена, так что применение упрощено;

5, выходная фаза SCR, широкий диапазон регулировки;

6100% нагрузка по току, испытание на старение, через европейскую сертификацию CE, Международный ISO9000 сертификации, Китай (материк) 3C сертификации.

Характеристическая вязкость полимера Применение:
SSR.YHR серии твердотельный регулятор переключатель тиристора цепи и RC фазы сдвига цепи, устраняя гистерезис цепи, перенапряжения плотное замыкание в виде модулей, с использованием огнезащитного пластикового корпуса, эпоксидной смолы potting, самоподъемный винт, ОБЖИМНАЯ схема проводки с высокой прочностью, ударопрочностью, виброустойчивостью, новой структурой, с защитной крышкой, Быстрая и простая установка безопасна и надежна при использовании только с одним внешним потенциометром, достигается регулирование мощности переменного тока, во многих приложениях может быть заменен громоздкий контактный регулятор напряжения.

V. Типичные области применения:
1, промышленное оборудование, контроль температуры
2 лампы накаливания, диммер
3, нагревательный резистивный элемент
4. Контроль скорости конвейера
5, малый двигатель серии переменного тока
6, и другие ситуации автоматической регулировки мощности

Шесть, не подходит для случая:
1, управление двигателем переменного тока
2, трехфазный двигатель управления
3, требует полного синусоидального ввода
4, через применение нулевой потребности в выходе
5, не может позволить себе газовую фазовую модуляцию сигнала на английском языке RFI случаи емкостной нагрузки и цепи выпрямителя

Семь меры предосторожности:
1. Выходной терминал тиристорной фазовой модуляционной формы генерируется Радиочастотное помехи (схема нагрузки в серии-индуктивность уменьшает помехи).
2. Проводка потенциометра управления дольше используется экранированный провод или экранированный металлической трубой;
3, продукт не изолирован (вход и выход), выберите потенциометр должен быть сделан для изоляции и напряжения линии, процесс установки должен обратить внимание на безопасность;
4, должен быть выше, чем ток нагрузки 5A устанавливается на теплоотвод или металлическую пластину, имеющую соответствующий охлаждающий эффект, И тепловой смазки между тепловой пластиной, покрытой твердотельной установочной поверхностью регулятора.
5, с использованием индуктивной нагрузки, высоких переходных напряжений и пикового тока применяется к выходу, что может привести к тому, что регулятор твердого состояния вводит в заблуждение ссылки или поврежден, обычно требуется доступ к выходному напряжению с помощью конкретных устройств управления напряжением зажима, двунаправленного диода Зенера или варистора (MOV). Варистор рекомендуем брать 1,6-1,9 раз номинального напряжения.
6. Контроль, близкий к минимальному току нагрузки,-это небольшая нагрузка на ток, требующая резистор фиктивной нагрузки параллельно с нагрузкой, чтобы уменьшить выход высокого тока утечки остаточного напряжения через нагрузку.
7, во избежание превышения температуры допустимое значение твердотельных реле, учитывая охлаждающий эффект приложения, следует спроектировать и установить положение, только когда два или более твердотельных реле установлены бок о бок, вы должны оставить соответствующий интервал.
8, любые особые требования и приложения, пожалуйста, свяжитесь с нашим техническим отделом, чтобы получить более подробную техническую поддержку.

'

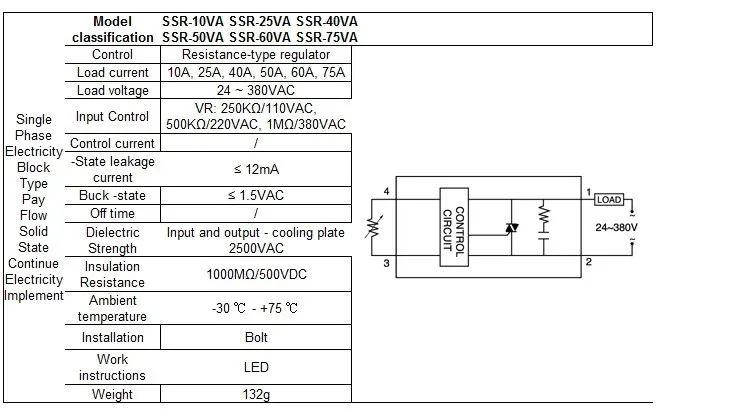

F VR подключение, если таковое имеется.
