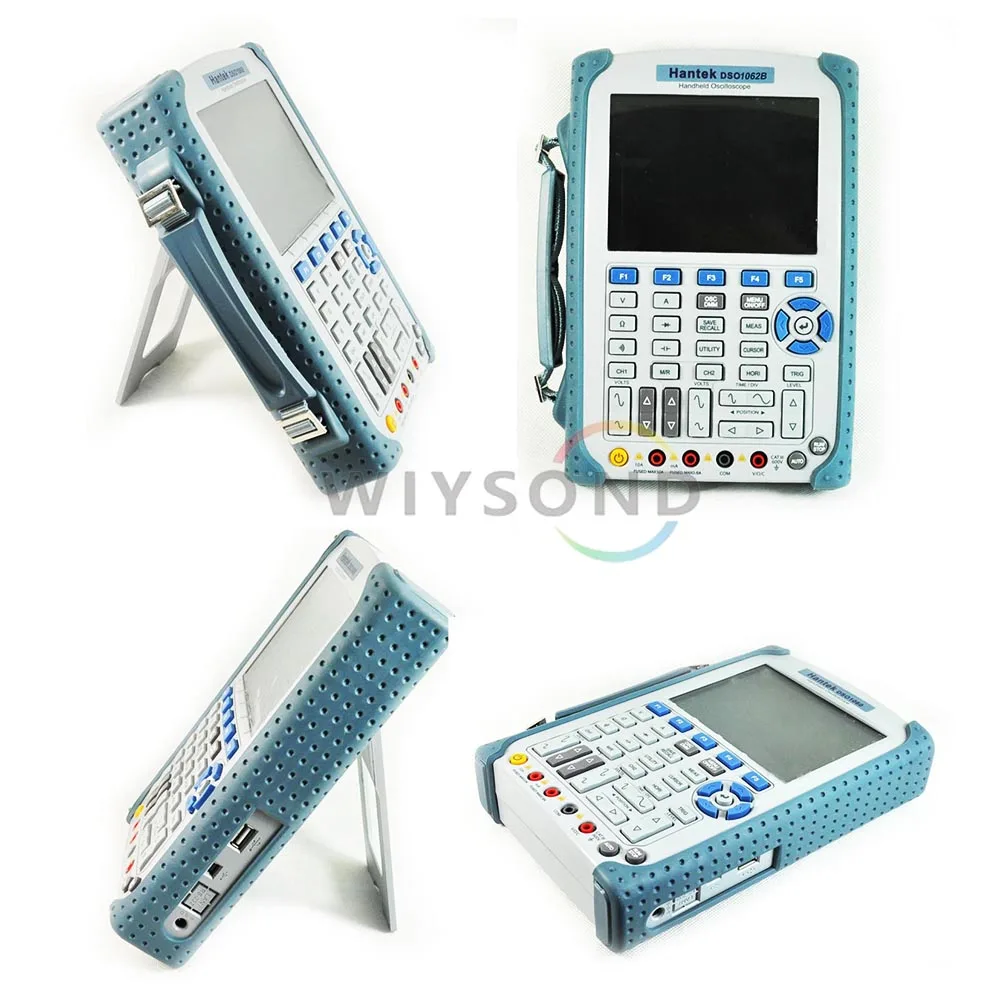

O041 Портативный Hantek DSO1062B пропускная способность 60 МГц 1GSa/s осциллограф Scopemeter

O041 Портативный Hantek DSO1062B пропускная способность 60 МГц 1GSa/s осциллограф Scopemeter

Особенности:

• ·         Осциллограф 60 МГц, частота образцов 1GS/s и 6000 отсчетов DMM с аналоговым барграфом.

  ·         Глубина памяти 1 м.

  ·         Высокая частота обновления (2500 кадров).

  ·         Большой 5,6 дюймов TFT Цвет ЖК-дисплей; Высокая Разрешение (640*480); Двойного окна дизайн-более четкое, подробный

  ·         Автоматическая Настройка одним касанием

  ·         Простое всплывающее меню с многоязычной системой помощи.

  ·         32 автоматическое измерение.

  ·         Математика формы волны: Добавьте, Вычтите, умножьте и разделите.

  ·         Храните и запоминайте снова.

  ·         Автоматическое отслеживание курсора.

  ·         Режим XY.

  ·         Встроенная функция FFT преобразует сигнал временной области в его частотные компоненты для измерения гармонического содержания и искажений в системах.

  ·         Регистратор формы сигнала для захвата/воспроизведения входных сигналов от CH1 и CH2 с максимальной длиной записи 1000 кадров.

  ·         Функция Pass/Fail сравнивает сохраненную форму сигнала с неизвестным входом.

  ·         Средний режим для сглаживания сигналов.

  ·         Квадратный волновой выход (2 В, 1 кГц) для регулировки зонда.

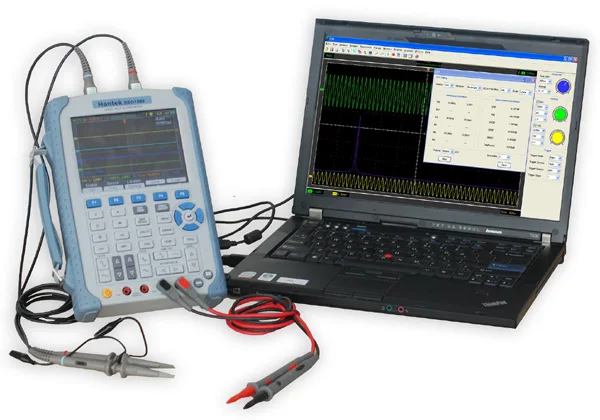

  ·         USB хост/устройство 2,0 полноскоростной интерфейс; Поддержка съемного диска; LAN вариант, легко управлять с помощью ПК или на большое расстояние.

Характеристика Модель DSO1062B Полоса пропускания 60 МГц Канал 2 Реальный процент образцов 1GSa/s Эквивалентная частота образцов 25GSa/s Длина записи 1 м Время Rish ≤ 5,8 нс Точность временной базы ± 50ppm Диапазон временных рамок 4ns/div-40s/div Входное рабочее напряжение 1MΩ Диапазон Вольт/Див 2 мВ/деление ~ 5V/div Преобразователь A/D 8 бит Диапазон положения ± С алюминиевой крышкой, 50В (5V/div) ± 40V(2V/div ~ 500mV/div), ± 2 вольт постоянного тока (200 мВ/дел~50мв/див), ± 400мв (20мв/Див~2МВ/див) Точность усиления постоянного тока ± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див; ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/див. Ограничение полосы пропускания 20 МГц Типы триггеров Края, видео, пульс, наклон, со временем, альтернатива Источник запуска CH1, CH2 Математика +, -, X, ÷, FFT, Invert Измерение курсора Разница напряжения между курсорами:ΔV; Разница во времени между курсорами:ΔT; ВзаимныйΔT в Hertz (1/ΔT); Автоматическое измерение Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFF DMM Макс. Разрешение 6000 отсчетов Режимы тестирования Напряжение, ток, сопротивление, емкость, Диод и непрерывность Макс. Входное напряжение Переменный ток: 600 В, постоянный ток: 800 в Макс. Входной ток AC:10A , DC: 10A Макс. Входное напряжение 10 МОм Дисплей 5,6 "TFT 16K цветной дисплей, 640*480 точек Размер 245 мм x 163 мм x 52 мм Вес 1,3 кг (без посылка) Стандартный зонд PP80x2       При подключении к компьютеру его можно использовать в качестве виртуального осциллографа                                 Посылка: 1 x 1062B осциллограф 2 x щуп осциллографа Испытательный зонд-1 шт. 1 х USB кабель 1 x CD и руководство 1 х настенное зарядное устройство Посылка-1 шт.
