Tonifishi D automatic Store
Магазина Tonifishi D automatic Store работает с 27.07.2013. его рейтинг составлет 91.12 баллов из 100. В избранное добавили 8463 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 3288 наименований товаров, успешно доставлено 7994 заказов. 991 покупателей оставили отзывы о продавце.
Характеристики

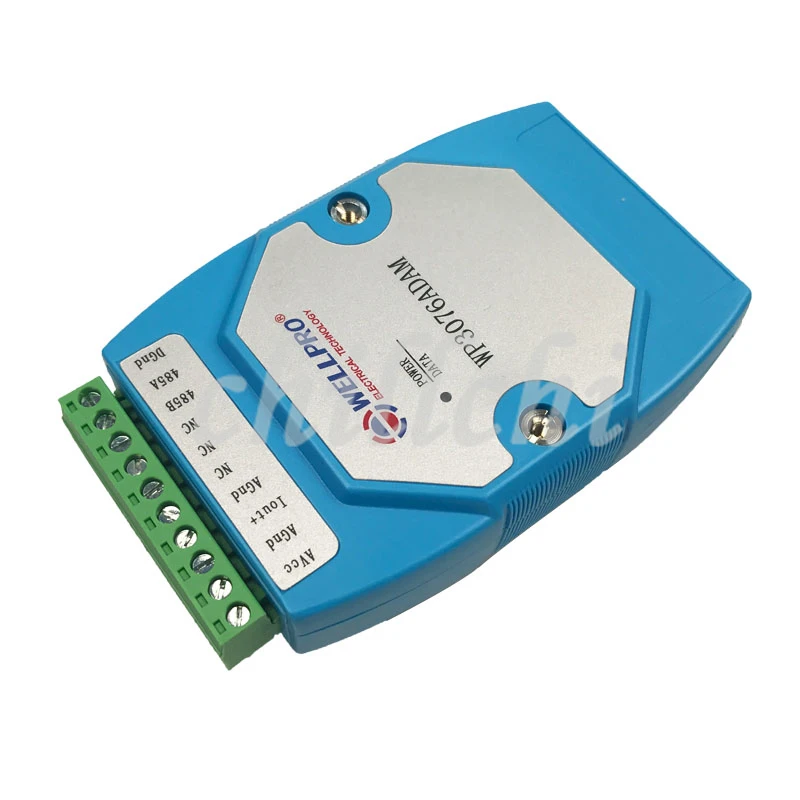

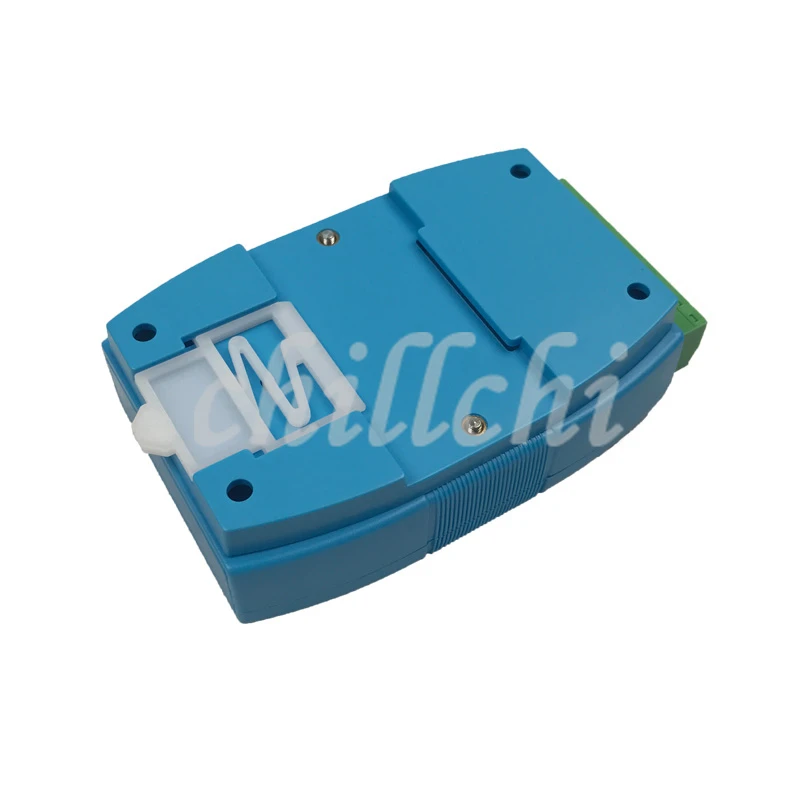

Аналоговый выходной модуль 0 20 мА/4 мА/источник тока сигнала RS485 MODBUS Communication|module
История изменения цены
*Текущая стоимость 3 135,98 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 3981.84 руб. | 4061.76 руб. | 4021 руб. |
| Jan-22-2026 | 3229.48 руб. | 3294.42 руб. | 3261.5 руб. |
| Dec-22-2025 | 3919.49 руб. | 3997.20 руб. | 3958 руб. |
| Nov-22-2025 | 3887.55 руб. | 3965.35 руб. | 3926 руб. |
| Oct-22-2025 | 3104.38 руб. | 3166.39 руб. | 3135 руб. |
| Sep-22-2025 | 3825.33 руб. | 3902.99 руб. | 3863.5 руб. |
| Aug-22-2025 | 3793.30 руб. | 3869.12 руб. | 3831 руб. |
| Jul-22-2025 | 3762.40 руб. | 3837.16 руб. | 3799.5 руб. |
Описание товара
Если вам нужна инструкция, пожалуйста, свяжитесь с нами, спасибо.
I. Обзор продукта
L Высокоточный одноканальный тип постоянного тока0-20mA /4-20mAВ настоящее времяВыход,Использование независимого 16 промышленного чипа DA
L Использование RS485 MODBUS RTU стандартной связи, сети и конфигурации программного обеспечения может быть, PLC, промышленный сенсорный экран, и т. Д.
L Индикатор состояния связи
L Коммуникационная цепь lightning, защита от помех
L Получение сигнала и контроль могут быть широко использованы в промышленных полевых устройствах
L Нормальное использование трехлетней гарантии
Во-вторых, основные параметры
L 1 канальный аналоговый выходной канал
L Аналоговый выходной диапазон постоянного тока 0-20 мА/4-20 мА
L Точность аналогового выхода ± 0,01 мА
L Аналоговый выход устойчивый дрейф ± 3ppm/
L Максимальная выходная нагрузка/ухудшение параметров 1050Ω (24V источника питания)
L Диапазон рабочих температур-20 ~ 70
L Внешний источник питания DC 9V ~ 30V / 2W
L 1500VDC защита изоляции
L Стандартная Монтажная рейка DIN или винтовое крепление
L Размеры 125 × 73 × 35 мм
В-третьих, определение интерфейса
AVcc | Положительный терминал внешнего ввода питания |
AGnd | Аналоговый заземление, затем отрицательная сторона внешнего входа питания |
Iout + | Выходной ток: положительный полюс |
AGnd | Аналоговый заземляющий, затем выходной ток отрицательного терминала |
NC | Воздушный терминал, не берите |
NC | Воздушный терминал, не берите |
NC | Воздушный терминал, не берите |
485B | RS485Сигнал в-режиме |
485A | RS485Сигнал A + |
Dgnd | Цифровой заземление, к которому можно получить доступ RS485 кабель связи щиты по мере необходимости |

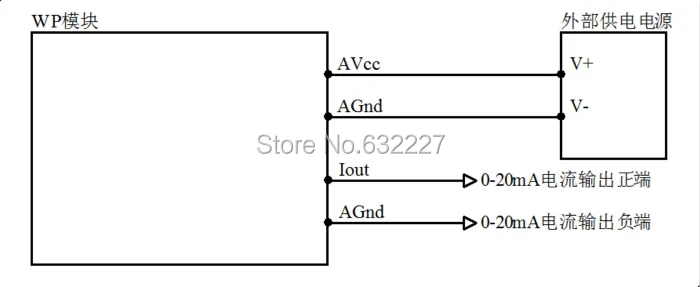

Четыре аналоговым выходом схема
Пять, связь, инструкция
1,Параметры связи (заводские по умолчанию): 9600, N, 8,1
Параметры | Описание продукта: |
9600 | Скорость передачи данных |
N (Нетчетности) | Паритет |
8 | Скорость передачи информации в |
1 | Стоп-битов |
2Команда управления аналоговым выходным сигналом
Отправка: 01 06 00 00 2C 3955 18 (Чехлы/16 с шестигранной головкой)
Данных | Байт | Описание данных | Примечания |
01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
06 | 1 | Функция код | 06-Напишите егрсе |
0000 | 2 | Номер регистрации (4x тип) | 0000-Токовый выход канала |
2C39 | 2 | Запись данных | Диапазон выходного тока 0000-4E20 |
5518 | 2 | CRCКонтрольная | Все данные перед CRC |
Приём: 01 06 00 00 2C 39 55 18 (Чехлы/16 с шестигранной головкой)
Эта команда выдается на адрес 01 представляет собой Команду модуля, Управляйте выходной ток модуля, записанные данные «2C39» гексадецимальный, преобразованный в десятичный 11321, от имени текущего вывода рассчитывается: iout = DATA / 1000 = 11321 / 1000И asymp;11.32mAКогда модуль получает правильную команду, сделайте соответствующее действие на основе команды и команды ответа, отправленной обратно на хост, что указывает на успешную коммуникацию
3Команда сбора аналогового выходного сигнала:
Отправка: 01 03 00 00 00 01 84 0A (чехол/16 с шестигранной головкой)
Данных | Байт | Описание данных | Примечания |
01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
03 | 1 | Функция код | 03-Чтение регистра |
0000 | 2 | Зарегистрированный адрес (4x тип) | 0000-Аналоговый выходной исходный адрес регистра |
0001 | 2 | Прочитайте длина | 0001-Прочитайте регистр |
840A | 2 | CRCКонтрольная | Все данные перед CRC |
Приём: 01 03 02 2C 39 64 96 (Чехлы/16 с шестигранной головкой)
Данных | Байт | Описание данных | Примечания |
01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
03 | 1 | Функция код | 03-Чтение регистра |
02 | 1 | Байт | 02Чтение двух байтов в длину |
2C39 | 2 | Считывать данные | 2C39-Считывание данных о аналоговом выходном канале |
6496 | 2 | CRCКонтрольная | Все данные перед CRC |
Инструкции по получению объяснили текущие аналоговые выходные данные канала тока «2C39», преобразованные в десятичное число 11321, от имени формулы:
Iout = DATA / 1000 = 11321/1000И asymp;11.32mA
4,Команда настройки Адреса модуля:
Отправка: 0006006400010804 (чехол/16 шестигранный)
Данных | Байт | Описание данных | Примечания |
00 | 1 | Адрес модуля | 00-Оптом адрес |
06 | 1 |
