USB DAQ 4AD 4DA 16DIO Ультра высокая скорость сбора данных 12bit 4-канальный одновременный

USB DAQ 4AD 4DA 16DIO Ультра высокая скорость сбора данных 12bit 4-канальный одновременный

◇НастоящийUSB2.0Интерфейс (не-USBПередача), поддерживает всеWindows (32 бит и 64 бит)Системы, высокоскоростное управление

◇На основе (USB2.0 + DSP + CPLD + Super fast AD) схемы разработки сверхвысокоскоростного сбора и обработки данных

◇Обеспечивает сверхвысокую скорость в образце приложения Matlab, предоставляет m, MDL файлы, интерфейс управления и GUI приложения

[Информация о системе]
Система использует самые передовые Высокоскоростные каналы передачи USB2.0, в сочетании с высокой скоростью сбора данных DSP, в сочетании с высокопроизводительным синхронным преобразователем a/d 6 МГц, это высокоскоростная универсальная Коллекционная Команда мечты.

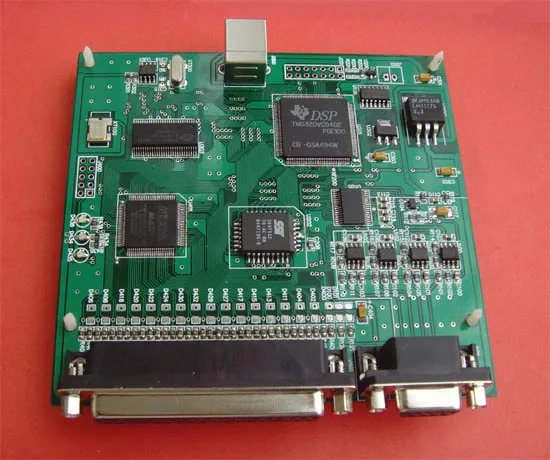

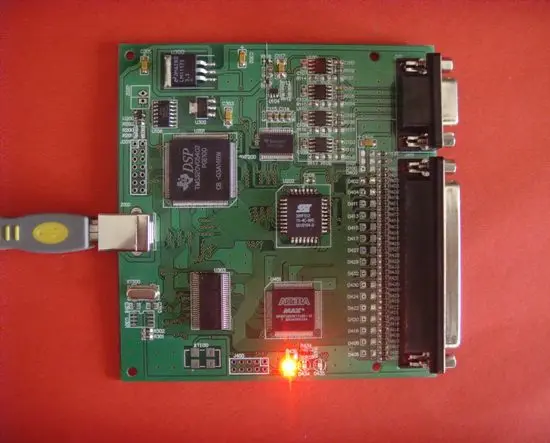

[Основные аппаратные ресурсы]
1. Размер: 106 мм x 112 мм;
2. USB2.0:CY7C68013-56PVC, совместим с USB2.0 и USB1.1;
3. CPLD:EPM7128TC100 для логического управления и высокоскоростного расширения порта IO;
4. DSP:TMS320VC5402, может работать стабильно на 100MIPS;
5. Вспышка: 4 Мбит, 512 к × 8;
6. Сброс: чип сброса, с ручной кнопкой сброса;
7. Мощность: Поддержка USB вход питания и потребности во внешнем источнике питания Вход переменного тока, выделенный 5V, 3,3 V, 1,8 V, регулятор напряжения чип, и у вас есть запас на другие устройства источника питания;
8. EEPROM:24LC64, доступна Загрузка прошивки USB.
9. AD:THS1206,Точность 12-разрядный, 6 Мбит/с частота дискретизации, 4-канальный одновременной выборки.
[Производительность]
1. Частота образцов ADC: Одноканальный 6MSPS/канал 4 1,5 MSPS/канал;
2. Точность выборки ADC: 12 бит;
3. Входные каналы ADC: 4;
4. Типы входного сигнала ADC: Биполярный;
5. АЦП ряд входного сигнала: ± 1V ± 2,5 V ± 5V, алюминиевая крышка, 10В может быть настроены в соответствии с требованиями пользователя;
6. Выходной канал DAC: 2;
7. Точность вывода DAC: 12 бит;
8. Выходная форма DAC: PWM;
9. Цифровой IO:16 входов и 16 выходов (которые могут быть указаны пользователем);
10. Режимы запуска: программируемый, срабатывающий, непрерывный, синхронизированный;
11. Большая емкость FIFO,12KWords, уменьшение использования ЦП;
12. USB2.0 подключения (USB1.1 совместимый), максимально эффективной передачи данных скорости 48 МБ/с., средняя Полезная нагрузка скорость передачи данных составляет 38 МБ/с.;
[Описание]
1. Сверхвысокая скорость 12 бит ADC, макс 6MSPS частота дискретизации для удовлетворения спроса на высокоскоростное, высокоточное получение данных;
2. Высокая скорость передачи данных, бесперебойная передача данных на ПК, большая емкость, высокоскоростная Функция записи данных (максимальное количество записей на жесткий диск ПК);
3. Процессор высокоскоростной цифровой сигнальный процессор (DSP), завершить сложную коллекцию интеллектуального управления, сохранить ресурсы хоста;
4. Запись событий, получение данных сигнала для конкретного состояния, запись конкретных событий во время сигнала;
5. Богатый цифровой интерфейс, 32-разрядный порт может быть настроен в качестве ввода/вывода и программируемые функции счетчика для удовлетворения разнообразных потребностей;
6. Потребность в внешнем источнике питания, подключи и работай, Поддержка горячего подключения.
[Программное обеспечение]

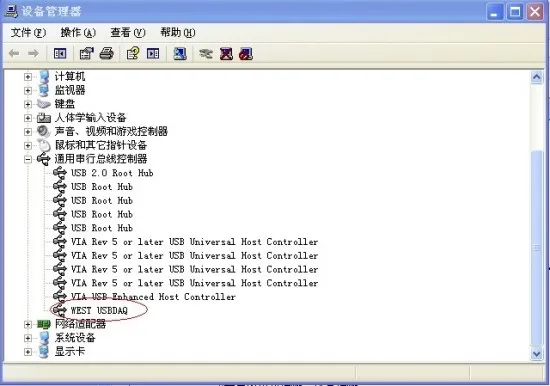

1. Предоставляет usb-драйверы и библиотеки DLL на базе Windows 98/xp/2000/Win7.

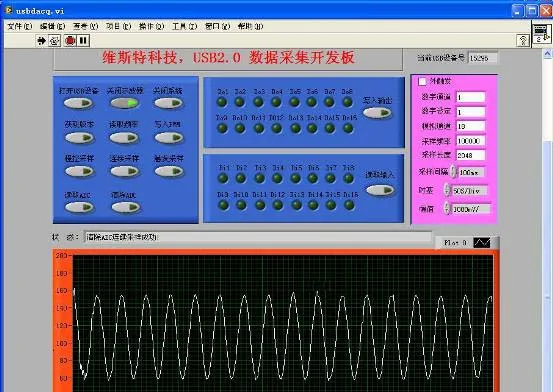

2. (USB04232M12)ПК предоставляет на основе программного обеспечения VB, VC, Delphi, CB, тестового приложения, такого как Labview и предоставляет исходный код

3. (USB-M04232M12)Обеспечивает AD на основе Matlab, PWM, IO, MDL тестов, таких как частота и образец GUI легко в Simulink гибкое использование

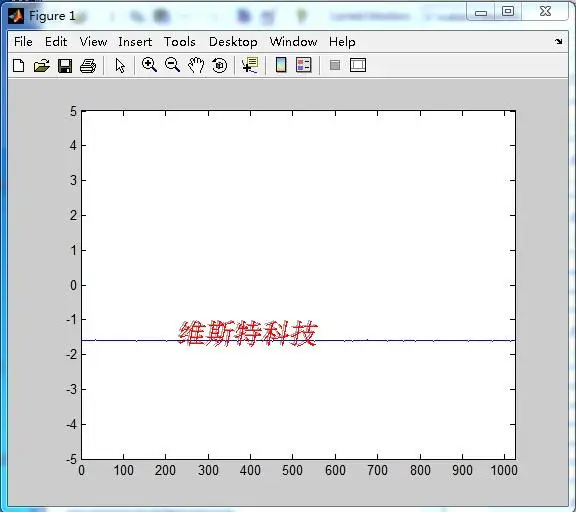

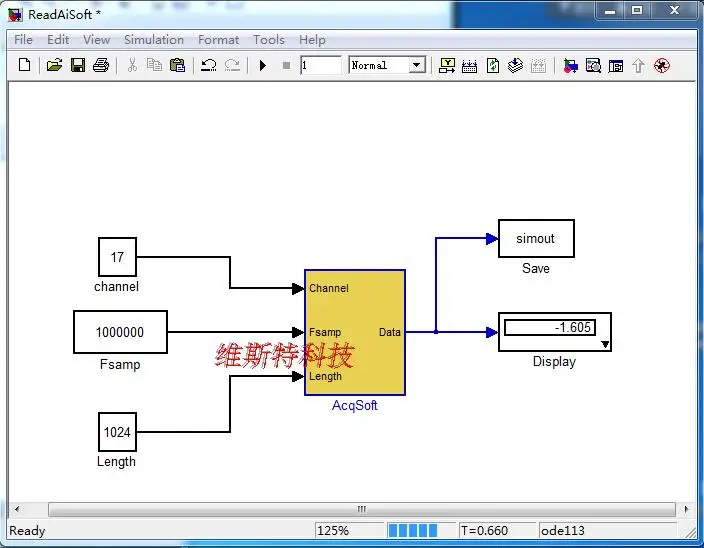

◇ИмитаторСбор и хранение данных под экземпляром, вы можете улавливать как положительное, так и отрицательное напряжение, ± 1V ± 2,5 V ± 5V ± 10V Диапазон измерения является необязательным.

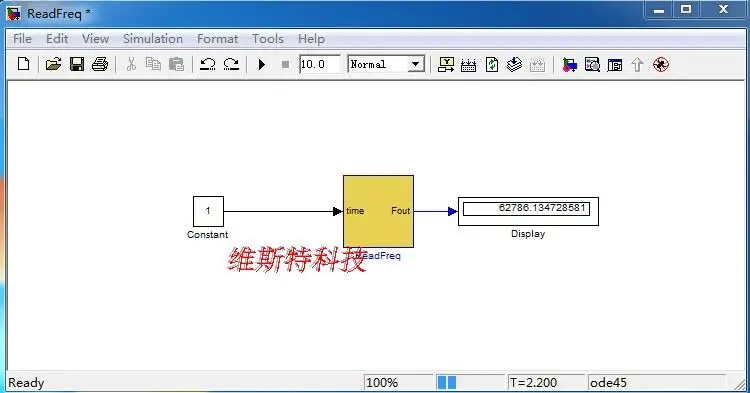

◇ Имитатор Измерение частоты под инстансами.

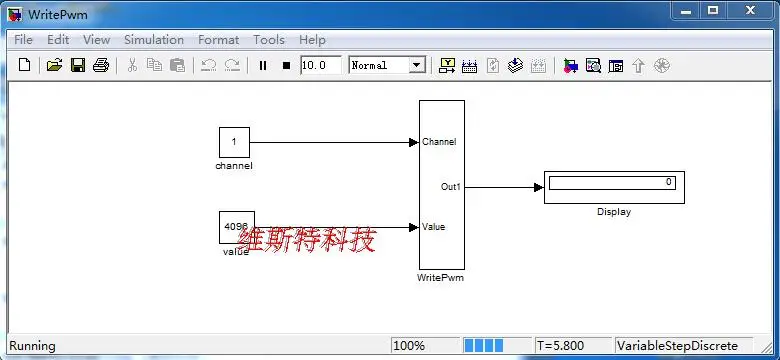

◇ Имитатор Следующий экземпляр вывода PWM.

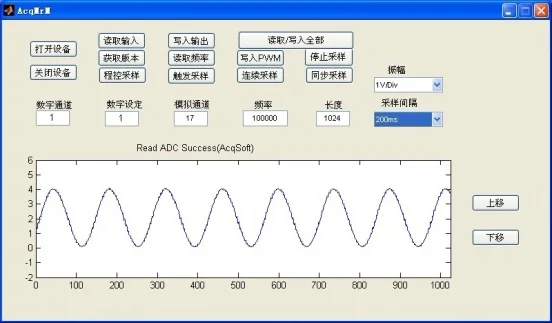

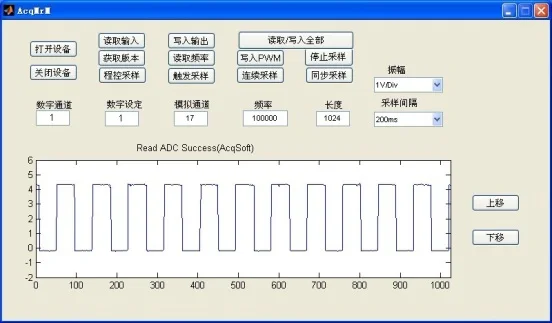

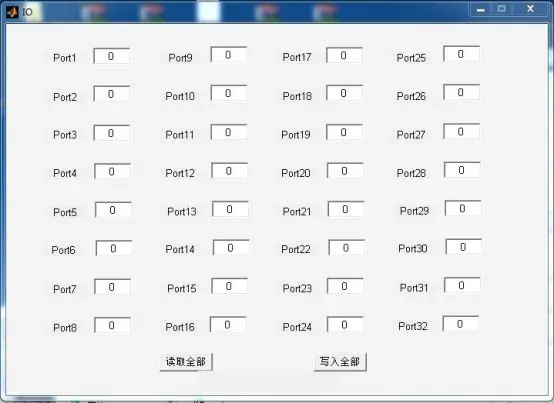

◇ Интерфейс GUI Полностью функциональные примеры.
