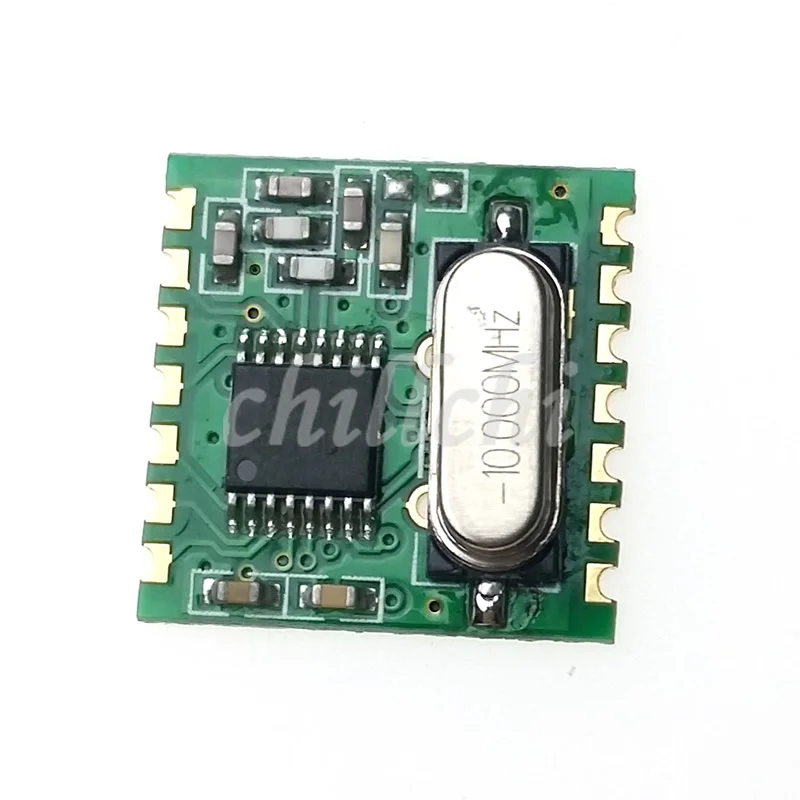

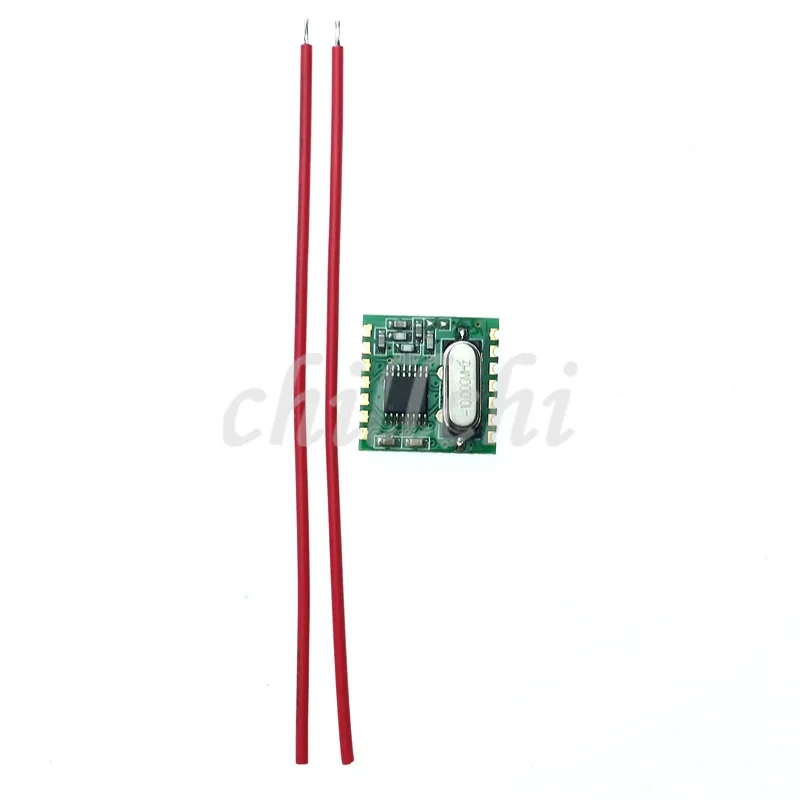

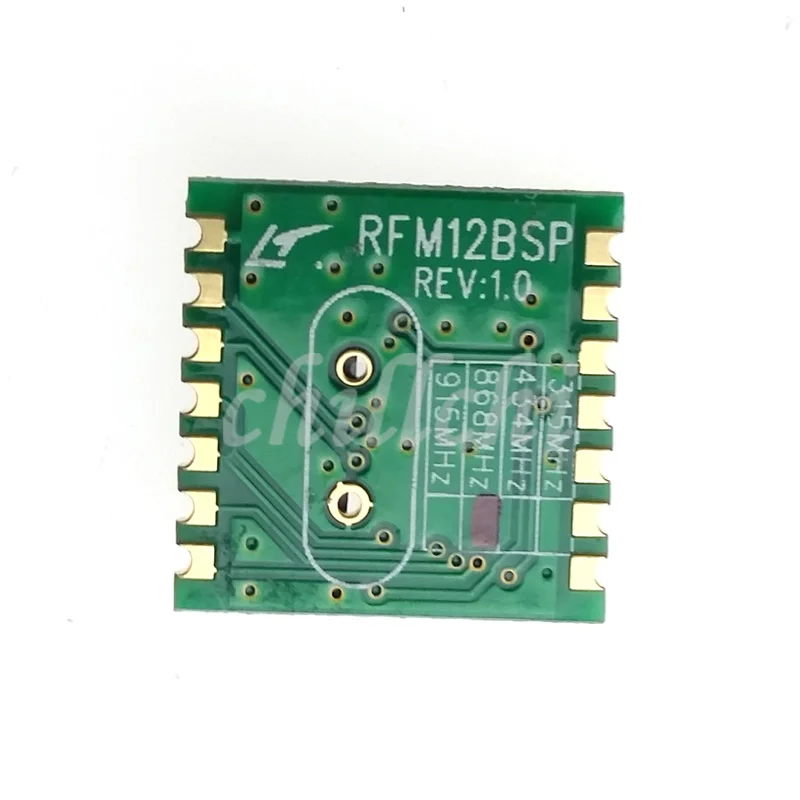

FSK модуль RFM12B 868 МГц беспроводной приемопередатчика | Электронные компоненты и

FSK модуль RFM12B 868 МГц беспроводной приемопередатчика | Электронные компоненты и

Примечание: весь модуль не покрывает диапазон удержания (433 МГц/868 МГц/915 МГц), дайте мне знать, какая сила потребуется.

Свяжитесь со мной для спецификации, если вам нужны модули

Описание

Hope RF12B-это один чип, низкая мощность, многоканальный FSK трансивер, предназначенный для использования в приложениях, требующих соответствия FCC или ETSI для нелицензированного использования в диапазонах 433, 868 и 915 МГц. Трансивер RF12B производит гибкое, недорогое и высокоинтегрированное решение, которое не требует производственных выравниваний. Чип является полным аналоговым радиочастотным и базовым трансивером, включая многодиапазонный PLL синтезатор с PA, LNA, I/Q вниз конвертером смесители, фильтры и усилители baseband, и демодулятор I/Q. Все необходимые RF функции интегрированы. Для работы требуется только внешняя фильтрация кристаллов и обхода. RF12B имеет полностью интегрированный PLL для легкого дизайна RF, и его быстрое время улавливания позволяет быстро измельчать частоту, минуя выцветание нескольких путей и помехи для достижения надежных беспроводных соединений. PLL? s Высокое разрешение позволяет использовать несколько каналов в любом из полос. Полоса пропускания baseband приемника (BW) программируется для учета различных отклонений, скорости передачи данных и требований к кристальному толеранту. Трансивер использует нулевой подход с демодуляцией I/Q. Следовательно, в большинстве применений не требуются внешние компоненты (за исключением кристаллов и развязок). RF12B значительно снижает нагрузку на микроконтроллер со встроенными функциями цифровой обработки данных: фильтрация данных, восстановление часов, распознавание узоров данных, интегрированный регистр данных FIFO и TX. Функция автоматического контроля частоты (AFC) позволяет использовать кристалл низкой точности (низкая стоимость). Чтобы минимизировать стоимость системы, RF12B может обеспечить сигнал часов для микроконтроллера, избегая необходимости в двух кристаллах. Для применений с низким энергопотреблением RF12B поддерживает работу с низким циклом работы на основе внутреннего таймера пробуждения.

Особенности

• Полностью интегрированный (низкий объем, простой дизайн)
• Не требуется выравнивание в производстве
• Быстрая установка, программируемый, с высоким разрешением PLL синтезатор
• Возможность быстрой скачки частоты
• Высокая скорость передачи данных (до 115,2 кбит/с в цифровом режиме)
• Прямой дифференциальный антенный вход/выход
• Интегрированный усилитель мощности
• Программируемое отклонение частоты TX (от 15 до 240 кГц)
• Программируемая полоса пропускания RX (67-400 кГц)
• Аналоговые и цифровые выходы RSSI
• Автоматическое управление частотой (AFC)
• Обнаружение качества данных (DQD)
• Внутренняя фильтрация данных и восстановление часов
• RX synchron распознавание узоров
• Интерфейс последовательного управления SPI
• Часы и сигналы сброса для микроконтроллера
• 16 бит RX Data FIFO
• Два 8 битных регистратора данных TX
• Режим рабочего цикла низкой мощности
• Стандартный Кристалл 10 МГц
• Таймер пробуждения
• От 2,2 до 3,8 В напряжение питания
• Низкое энергопотребление
• Низкий ток в режиме ожидания (0,3 & micro; A)
• Поддерживает очень короткие пакеты (до 3 байт)
• Отличная стабильность температуры РЧ параметров
