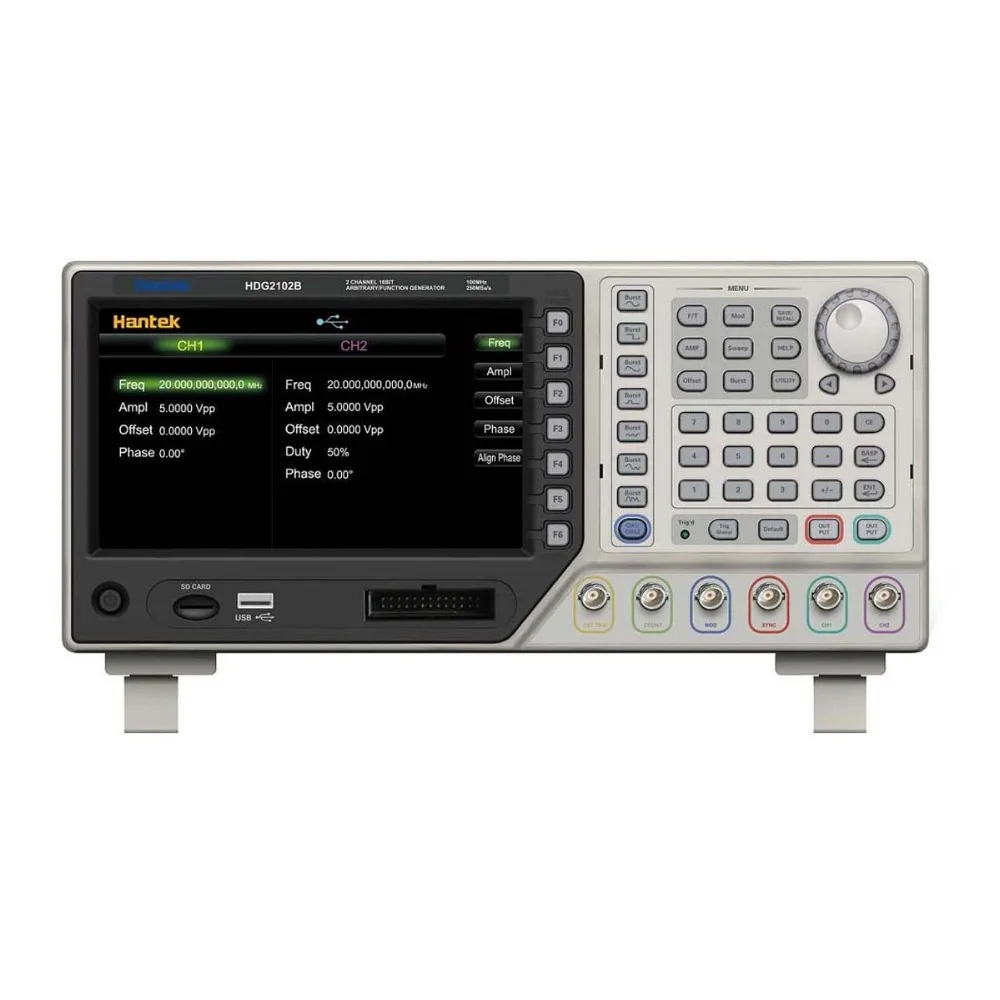

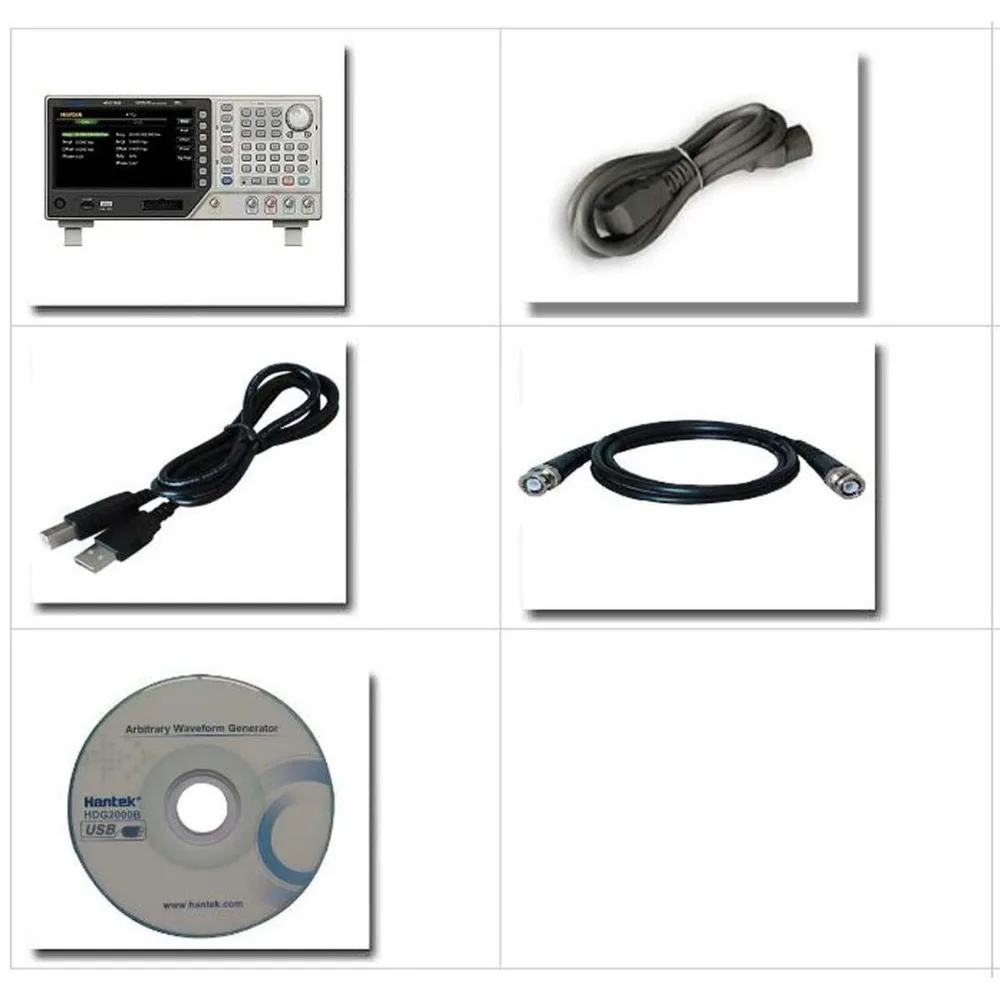

O063 HANTEK HDG2012B 2 канала 250MSa/s волна Функция генератор сигналов произвольной формы

Модель

HDG2102B

HDG2082B

HDG2062B

HDG2032B

HDG2022B

HDG2012B

HDG2002B

Основные характеристики

Канал

2.

2.

2.

2.

2.

2.

2.

Глубина памяти

64 м

64 м

64 м

64 м

64 м

64 м

64 м

Frenquency

100 МГц

80 МГц

60 МГц

30 МГц

20 МГц

10 МГц

5 МГц

Частота образцов

250MSa/s

Разрешение напряжения

16 бит

Цифровой выход

Выход 16 каналов

Характеристика Frenquency

Стандартные формы сигнала

Синус, квадрат, пандус, пульс, шум, Синк, экстенциальный подъем, экстенциальное падение, ЭКГ, Гаусс, авер синус, лорентц, двухтональный, постоянный ток

Синус

1 Гц ~ Макс.

Квадратный

1 Гц ~ 30 МГц

1 Гц ~ Макс.

ПЛИС

1 Гц ~ 15 МГц

1 Гц ~ Макс.

Пандус/треугольник

1 Гц ~ 4 МГц

Белый шум

1 Гц ~ Макс.

Arb.

1 Гц ~ 30 МГц

1 Гц ~ 25 МГц

1 Гц ~ 20 МГц

1 Гц ~ Макс.

Разрешение

1 Гц

Точность

± 2ppm, 18 ~ 28 градусов

Синусоидальный спектр чистоты

Гармонические искажения

Типичный (0dBm) DC-1MHz: <-60dBc; 1 МГц-10 МГц: <-55dBc; 10 МГц-100 МГц: <-50dBc

Полное гармоническое искажение

<0.1% (10 Гц-20 кГц, 0dBm)

Ложный сигнал
(Не-hormonic)

Типичный (0dBm): ≤ 10 МГц: <-65dBc;
> 10 МГц <-65dBc + 6 дБ/фаза спектра

Фазовый шум

Типичный (0 дБм, 10 кГц смещение,) 10 МГц: ≤-115 дбк/Гц

Квадратный

Время подъема/понижения

<10 нс

<11ns

<12 нс

<14 нс

<16 нс

<18 нс

<18 нс

Overshoot

<3%(100 кГц, 1Vpp)

Рабочий цикл

≤ 10 МГц: 20.0% ~ 80.0%;
10 МГц ~ 40 МГц: 40.0% ~ 60.0%;
> 40 МГц: 50.0%

8.0% ~ 92.0%

Non-симметри

1% периода + 5ns

Джиттер (rms)

Типичный (1 МГц, 1Vpp, 50Ω) ≤ 5 МГц: 2ppm + 500ps; > 5 МГц: 500ps

Рампа

Линейность

≤ 1%(1 кГц, 1Vpp)

Симметрия

0% ~ 100%

ПЛИС

Период

33,33ns ~ 1 мс

40ns ~ 1 мс

40ns ~ 1 мс

50ns ~ 1 мс

50ns ~ 1 мс

100 нс ~ 1 мс

200ns ~ 1 мс

Пульс

≥ 12 нс

≥ 14 нс

≥ 14 нс

≥ 16 нс

≥ 16 нс

≥ 18 нс

≥ 18 нс

Время ведущего края

≥ 8 нс

≥ 9 НС

≥ 10 нс

≥ 10 нс

≥ 11 нс

≥ 11 нс

≥ 12 нс

Overshoot

<3%(1VPP)

Джиттер (rms)

Типичный (1 МГц, 1Vpp, 50Ω)
≤ 5 МГц 2ppm + 500ps
> 5 МГц 500ps

Arb. Генератор сигналов

Длина волны

Точка 64 м

Вертикальное разрешение

16 бит

Частота образцов

250MSa/s

Время подъема/падения

Типичный (1Vpp):<6ns

Дрожание

Типичный (1 МГц, 1Vpp, 50Ω)
≤ 5 МГц 2ppm + 500ps;
> 5 МГц 500ps

Амплитудная характеристика

Амплитудный диапазон

≤ 20 МГц: 1mVpp - 20Vpp; ≤ 60 МГц: 1mVpp -15Vpp; ≤ 80 МГц: 1mVpp -10Vpp;
≤ 90 МГц: 1mVpp - 5Vpp; ≤ 100 МГц: 1mVpp - 2Vpp

Точность

Типичный (синус 1 кГц, отклонение 0 В, >10mVpp, авто); ± 1% от настройки ± 2mVpp

Амплитудная плоскостность

≤ 10 МГц: ± 0,1 дБ; ≤ 60 МГц: ± 0,2 дБ; ≤ 100 МГц: ± 0,4 дБ

Разрешение

1 мВ или 4 цифры

Сопротивление

50 Ом

Характеристика смещения

Диапазон

| Voffset | < Vmax - Vpp/2

Точность

±(1% настроек + 5мв + 0.5% амплитуды)

Характеристика модуляции

Тип модуляции

AM, FM,PM,2ASK,2FSK,2PSK,PWM

AM

Несущая волноводная форма

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник

Внутренний/внешний

Модулирующие формы сигналов

Синус, квадрат, пандус, шум, Arb

Частота

1 Гц ~ 500 кГц

Глубина

0% ~ 120%

FM

Несущая волноводная форма

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник

Внутренний/внешний

Модулирующие формы сигналов

Синус, квадрат, пандус, шум, Arb

Частота

1 Гц ~ 500 кГц

Отклонение частоты

0 ~ 360

PM

Несущая волноводная форма

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник

Внутренний/внешний

Модулирующие формы сигналов

Синус, квадрат, пандус, шум, Arb

Частота

1 Гц ~ 500 кГц

Отклонение частоты

0% ~ 120%

2ASK

Несущая волноводная форма

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник

Внутренний/внешний

Модулирующие формы сигналов

Квадрат 50% рабочего цикла

Скорость кода

1 Гц ~ 500 кГц

2FSK

Несущая волноводная форма

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник

Внутренний/внешний

Модулирующие формы сигналов

Квадрат 50% рабочего цикла

Скорость кода

1 Гц ~ 500 кГц

2PSK

Несущая волноводная форма

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник

Внутренний/внешний

Модулирующие формы сигналов

Квадрат 50% рабочего цикла

Скорость кода

1 Гц ~ 500 кГц

ШИМ

Несущая волноводная форма

Синус, квадрат, пандус, Arb. (За исключением DC)

Источник

Внутренний/внешний

Модулирующие формы сигналов

Синус, квадрат, пандус, шум, Arb.

Скорость кода

1 Гц ~ 500 кГц

Отклонение ширины

От 0% до 100% ширины импульса

Характеристика разрыва

Количество разрывов

1 ~ 2000000000

Закрытый источник

Внешний триггер

Источник запуска

Внутренний, внешний или ручной

Характеристики развертки

Тип

Линейный

Тип направления

Вверх

Время подметания

280 000s

Время удержания/возврата

280 000s

Источник запуска

Внутренний, внешний, ручной

Знак

Падающий край сигнала синхронизации (программируемый)

Общие характеристики

Интерфейс

USB хост, USB устройство, LAN опционально

Дисплей

7 ''64K цветной TFT дисплей, 800*480

Напряжение питания

100-120VACRMS(± 10%), от 45 Гц до 440 Гц, CATII; 120-240VACRMS(± 10%), от 45 Гц до 66 Гц, CATII

Энергопотребление

<60 Вт

Размер

305 мм x 100 мм x 130 мм (Д x Ш x В)

Вес

3 кг
