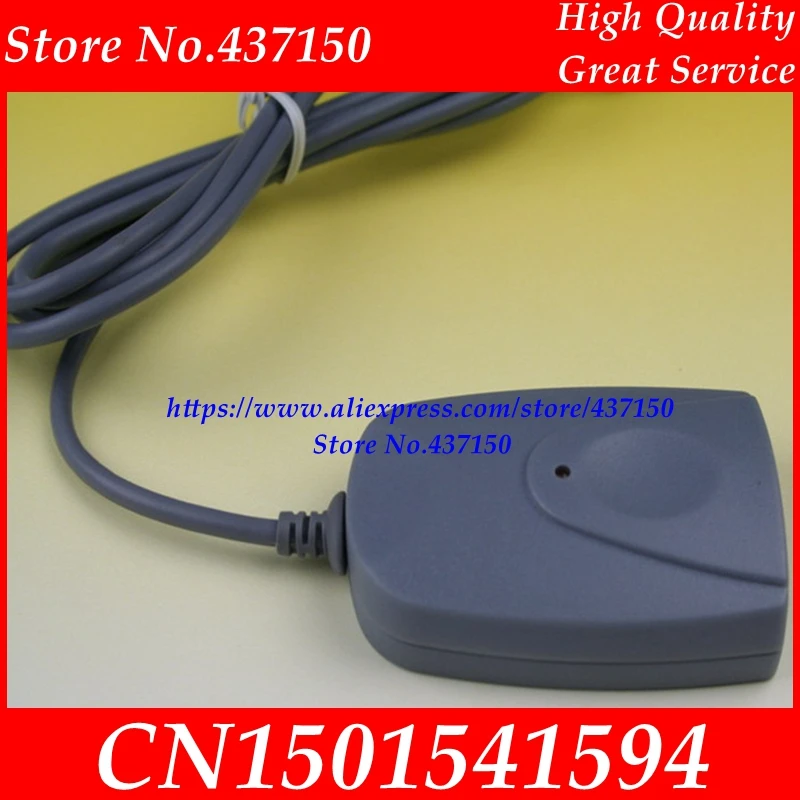

Беспроводная инфракрасная Последовательная связь RS232 последовательный порт

Беспроводная инфракрасная Последовательная связь RS232 последовательный порт

Функции и особенности продукта

Этот продукт является инфракрасным адаптером, подключенным к последовательному порту RS232 для использования, его можно загружать с помощью драйвера IrDA в качестве инфракрасного адаптера IrDA, или вы не можете положиться на IrDA, используя только его физический слой IrPHY, В качестве оригинального инфракрасного адаптера. IR220 инфракрасный режим при его первоначальном использовании, нет необходимости устанавливать IrDA драйверы, просто подключите последовательный порт, используется для подключения других устройств, поддерживающих оригинальные инфракрасные, беспроводные инфракрасные серийные сообщения.
IR220 имеет внутренний ИК 3/16 кодек декодер, он будет в RS-232 последовательный порт TXD данных в инфракрасный светильник сигналы, полученные инфракрасным сигналом и преобразованы в RS-232 последовательный порт RXD процесс преобразования данных IR220 достигается за счет внутреннего оборудования без необходимости загрузки драйвера, который называется оригинальной инфракрасной (RAW-IR) коммуникацией.
Оригинальные функции делают IR220 инфракрасный имеет важную функцию, а именно, беспроводные инфракрасные серийные сообщения. Пользователи могут подключать инфракрасный порт связи IR220 с оригинальным измерительным прибором и другим оборудованием. (Используйте оригинальный инфракрасный вид-http: /irxon.com/application/viewthread.php tid = 101 и extra = page = 1?)
После установки IrDA драйверов IR220 в компьютере, IR220 стал IrDA инфракрасным адаптером, так что компьютер может IrDA формат инфракрасной связи с другими IrDA инфракрасным устройством. IrDA находится в форме пакетов данных для передачи данных, существует конкретное соединение, управление и протоколы связи, оригинальный инфракрасный составляет нижний конец физического слоя, является основой для инфракрасной связи IrDA. При использовании в качестве адаптера IrDA, это могут быть сотовые телефоны, КПК, ноутбуки и другие устройства с инфракрасным IrDA инфракрасным портом связи для взаимной передачи изображений или музыкальных файлов, его функция и инфракрасный адаптер моей компании IR650 точно такие же.

Часто задаваемые вопросы

Часто задаваемые вопросы 1: IrDA инфракрасный, RawIR оригинальный инфракрасный, инфракрасный пульт дистанционного управления, какая разница между тремя?
Ответ: IR220 либо в качестве инфракрасного адаптера IrDA, также может быть установлен без драйвера в качестве исходного ИК-инфракрасного оригинального использования, эквивалентного последовательного беспроводного расширения.
Форма IrDA инфракрасный пакет данных используется для передачи данных, он имеет плотное дно и более высокий уровень протоколов. Внизу находится протокол физического уровня IrPHY, у руководителей есть протокол создания IrLAP и протоколы управления подключением IrLMP на IrLAP и IrLMP, а также программное обеспечение протокола прямого доступа к пользователю. Когда пользователи IrDA инфракрасная связь, через программное управление IrLAP и IrLMP, реализуют инфракрасную передачу данных через IrPHY.
RawIR использует только оригинальный инфракрасный IrDA физический слой IrPHY, RawIR TXD последовательные сигналы данных от 0 до 3/16 ширины импульса сжатия и отправляет инфракрасный светильник импульсов, И оптический импульсный сигнал в полученный сигнал для серийного RXD 0 или 1. Таким образом, RawIR серийные данные связи непосредственно преобразуются в инфракрасный светильник импульсов, Проводная серийная связь, инфракрасная серийная связь в беспроводную.
Хотя инфракрасный пульт дистанционного управления является инфракрасной технологией, но RawIR и IrDA были совершенно разными. Инфракрасный пульт дистанционного управления-это несущая связь, ключевой сигнал дистанционного управления модулируется на сигнале несущей передачи 38 кГц через усилитель транзистора. Raw IR и IrDA непосредственно преобразуются в пучок бинарных 0 и посылают инфракрасный светильник.

Часто задаваемые вопросы 2: Инфракрасный адаптер IR220 используется в качестве оригинала RawIR, как программировать для изменения скорости передачи данных по умолчанию?
Ответ: IR220 инфракрасный в оригинальной манере, его скорость передачи данных по умолчанию составляет 9600bps, делает IR220 работать с более высокими скоростями передачи данных, вам нужно отправить контрольные слова в IR220 программно. После успешного отправки контрольного слова IR220 начал работать с новой скоростью передачи данных. IR220 не может сохранить новый уровень скорости передачи данных, установленный пользователем, как только IR220 потянет от скорости передачи данных последовательного порта, следующий после запуска по-прежнему остается 9600bps по умолчанию. Я могу изменить внутреннее оборудование 220 и прошивку, скорость передачи данных по умолчанию фиксируется для других 9600 снаружи, таких как 4800,19200,38400,57600,115200, если клиент должен изменить запрос по умолчанию, пожалуйста, свяжитесь со мной по заказу компании.

Процесс настройки скорости передачи данных для программирования выглядит следующим образом:
1. Откройте последовательный порт.
2, так что RTS недействителен, удерживая 7ns больше.
3. Через TXD скорость передачи данных.
4, подождите, пока будет передано контрольное слово Stop bit. (Скорость 9600 составляет около 100 мс)
5, чтобы RTS был эффективным.
6, подождите около 50 НС позже, SMH-IR220 будет работать с установкой скорости.

Скорость передачи данных и контрольное слово следующим образом:
115200 0x00
57600 0x01
38400 0x02
19200 0x03
9600 0x04

Вот моя компания использует VB6, чтобы написать IR220 изменить скорость передачи данных демонстрационной программы:
Нажмите здесь, чтобы скачать: irxon.com/download/220demo.exe (необходимо установить время выполнения VB6)
Демонстрационный демонстрационный код программы

Основные характеристики

Скорость связи: 9600, 19200, 38400, 57600, 115200bps (режим Raw-IR, скорость передачи данных по умолчанию составляет 9600bps)
Расстояние связи: 1-100 см
Источник питания и потребляемая мощность: от DTR и RTS pin DB9 Серийный порт, чтобы взять мощность, без внешнего источника питания, пиковая мощность 0,35 Вт
Размер и вес: 66x44x18 мм 50 г

Требования к компьютерному оборудованию и программному обеспечению

1, с бесплатным usb-портом компьютера
2. Операционная система: Windows 98SE / Me / 2000 / XP

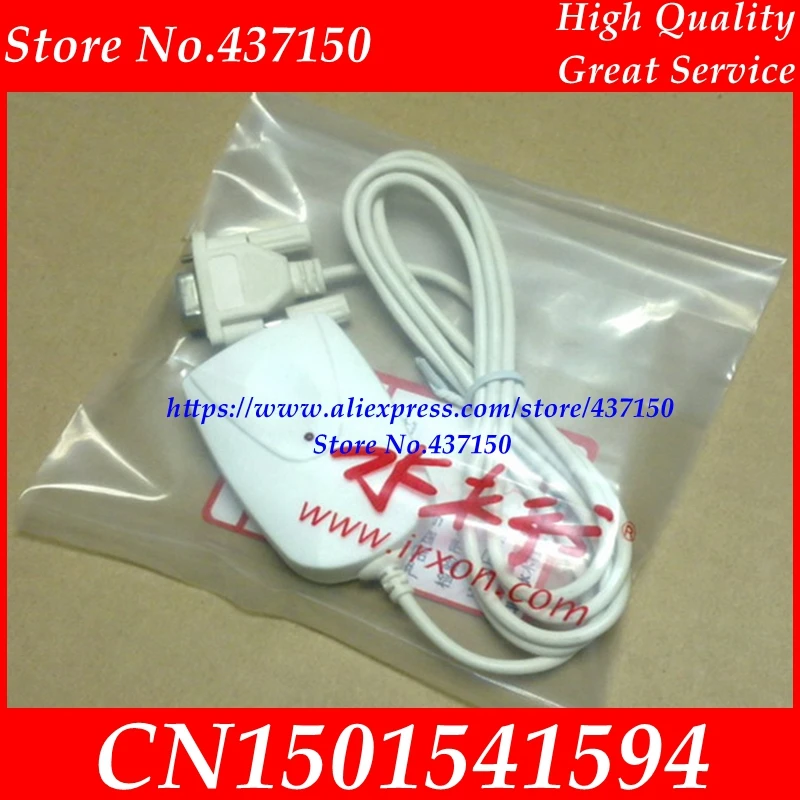

Упаковочный лист

Использование промышленной упаковки:
1, IR220 инфракрасный адаптер a (Доступные цвета: черный, белый)
2, гарантийный талон и сертификат

Гарантия

Спасибо за покупку линейки товаров Mizuki! Для того, чтобы вы могли безопасно использовать этот продукт, в соответствии с соответствующими положениями Закона о национальной гарантии, Mizuki line, чтобы предоставить вам дату замены покупки в течение трех месяцев, один год гарантии на гарантию качества. Дата покупки с подтверждением покупки для пользователя (счет-фактура или квитанция) на указанную дату превалирует, например, доказательства покупки теряются, места, указанные в дате производства сертификата.
1, в период замены, например, проблемы с качеством продукции, с подтверждением покупки и гарантийным талоном, Mizuki line к дилеру для бесплатной замены или нового продукта. В течение гарантийного срока, например, проблемы с качеством продукции, с подтверждением покупки и гарантийным талоном, Mizuki line дилеру или компании для бесплатного гарантийного обслуживания.
2. Если клиент отправляется почтой в нашу компанию для гарантии или замены, доставка клиентов в нашу компанию транспортные расходы, связанные с клиентами, я посылаю обратно транспортные расходы, которые несет компания. Клиенты, которые купили товар в течение десяти дней, такие как Обнаружение неисправности компанией, действительно являются проблемами с качеством продукции, Я был бы отправлен обратно в стоимость доставки груза клиента будет наличный возврат клиентов. Я отказался подписывать любые сообщения, чтобы оплатить доставку, пожалуйста, поймите!
