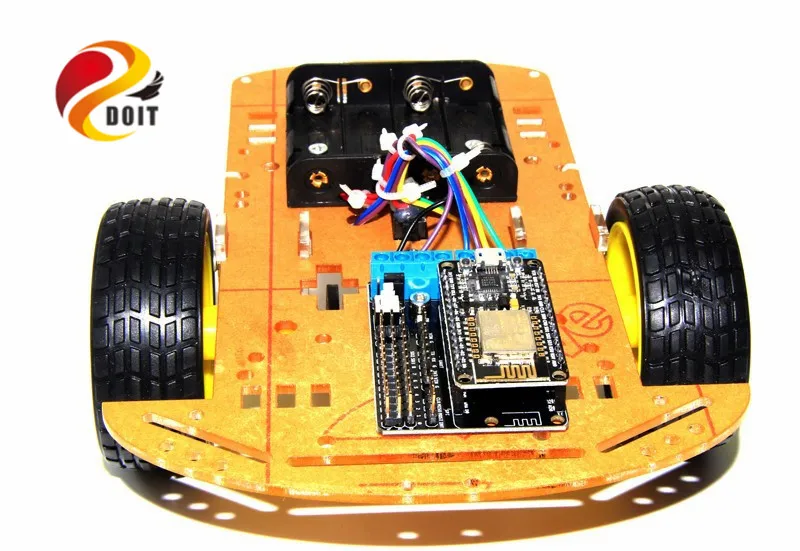

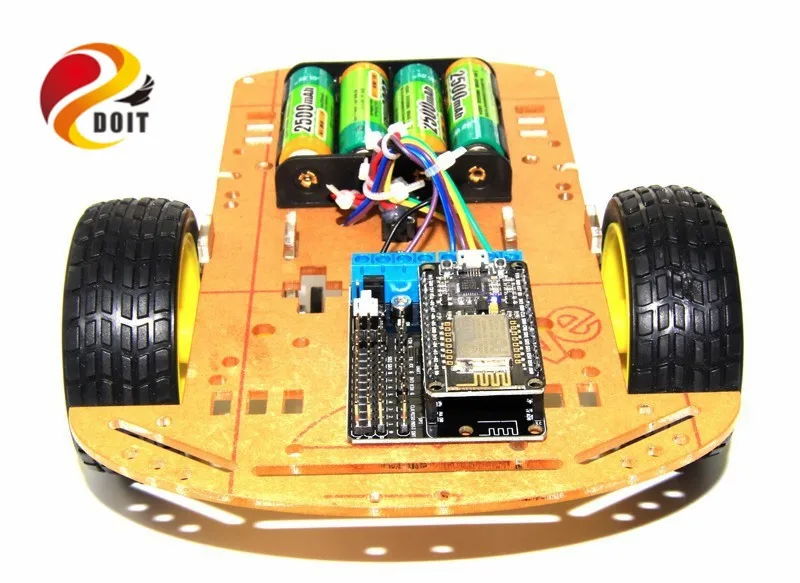

Умный автомобиль робот DOIT 2WD с корпусом NodeMCU + щит для платы двигателя L293D ESP 12E на

WiFi RC умный автомобиль на основе ESP-12E

Свяжитесь с нами, чтобы бесплатно получить исходный код приложения Android.

Введение

Действительно? Так дешево для WiFi RC smart car? Да. Вы правы.

Этот смарт-автомобиль с Wi-Fi RC разработан и разработан на основе ESP-12E ESP8266, который может управляться мобильным телефоном, ПК и wechat (сейчас только в Китае). Все документы можно загрузить на официальный сайт DOIT: www. doit. am, включая схему для автомобиля.

После его получения, может продолжать развиваться на основе Луа IDE.

Технические характеристики

• Вход питания

  1) Мощность двигателя (ВМ): 4,5 ~ 36 В, может питаться отдельно;

  2) управляемая мощность (VIM): 4,5 ~ 9 В (10 В макс.), может питаться отдельно;

  3) модуль имеет быстрый модуль (подключение VM и VIM), таким образом, может использовать одностороннюю мощность (4,5 ~ 9 В) для управления питанием платы и платы защиты двигателя;

• Логический рабочий ток (МКС): ≤ 60ма (Vi = L), ≤ 22ма (Vi = H);

• Рабочий ток вождения (Io): Io: ≤ 1,2a;

• Максимальная мощность рассеивания: 4 Вт (T = 90 градусов);

• Входное напряжение управляющего сигнала: Высокое напряжение (2,3 В ≤VIH≤VIN); низкое напряжение (-0,3 В ≤VIL≤ 1,5 В);

• Рабочая температура:-25deg-+ 125deg

• Управляемый режим: Двусторонняя Большая мощность с h-мостовым приводом;

• Поддержка беспроводного стандарта 802,11 b/g/n;

• Поддержка режима работы STA/AP/STA + AP 3 типа;

• Встроенный TCP/IP протокол стека; Поддержка многоканального TCP клиентского подключения (5 макс.);

• D0-D8, SD1-SD3: используется как GPIO, PWM, IIC и т. Д., Порт-управляемая способность 15mA;

• AD0: 1-канальный ADC;

• Входная мощность: 4,5-9 В (10 В макс.); Поддержка питания-USB; обеспечивает интерфейс USB-отладки;

• Рабочий ток: Непрерывная Отправка: & asymp; 70mA (200mA MAX) Режим ожидания: <200uA;

• Передача данных: 110-460800bps;

• Поддержка интерфейса передачи данных UART/GPIO;

• Поддержка прошивки с помощью удаленного обновления;

• Поддержка Smart Link;

• Рабочая температура:-40-125deg;

• Управляемый режим: двухсторонний большой-Мощный h-мост;

• Вес: около 310 г (не включая аккумулятор).

Свяжитесь со службой, можете бесплатно получить исходный код приложения Android.

Что касается этого автомобильного набора WiFi, он может работать во многих режимах, таких как: режим AP и режим STA.

Режим AP:

Whenget DoitCar, режим по умолчанию AP. В этом режиме по умолчанию SSID nameis DoitWiFi и пароль 12345678.

Шаги использования:

(1) Откройте питание от умного автомобиля;

(2) Найдите Имя AP SSID DoitWiFi, а затем подключите его;

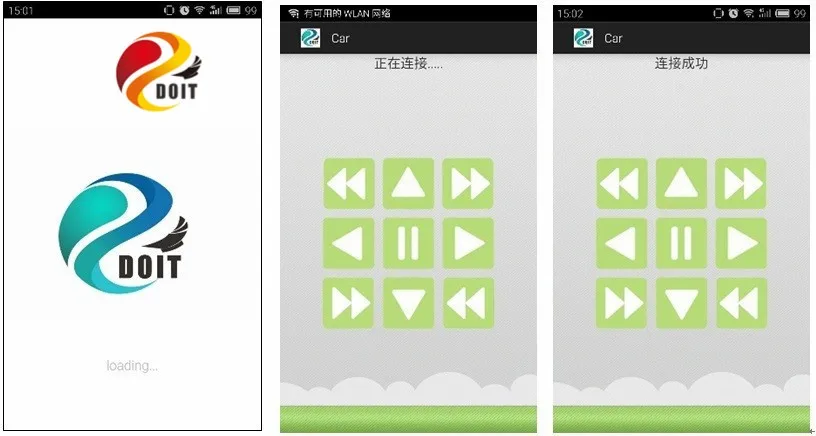

(3) откройте приложение с телефона, если у вас нет этого приложения, пожалуйста

(4) после успешного подключения, может позволить автомобилю вперед, назад, остановить, повернуть налево, повернуть налево, налево для ускорения и вправо для ускорения и т. д.

Режим STA:

В режиме STA автомобиль DoitCar может управляться с помощью приложения для телефона, WeChat и страницы в Интернете. Обратите внимание, что при использовании режима STA сначала следует загрузить управление автомобилем Doit. lua в DoitCar. Для получения более подробной информации о методах загрузки, пожалуйста, посетите эти документы по разработке NodeMCU (). Перед загрузкой управления автомобилем Doit. lua в панель управления, вы должны дать имя SSID и пароль в автомобильном управлении Doit. lua такой же, как в вашем маршрутизаторе. Кроме того, в Doit Car Control. lua, вы должны переименовать автомобиль как тот, который вам нравится (defaultname is car). Это имя используется в качестве имени устройства, управляемого мобильным телефоном, Wechat и веб-страницей.

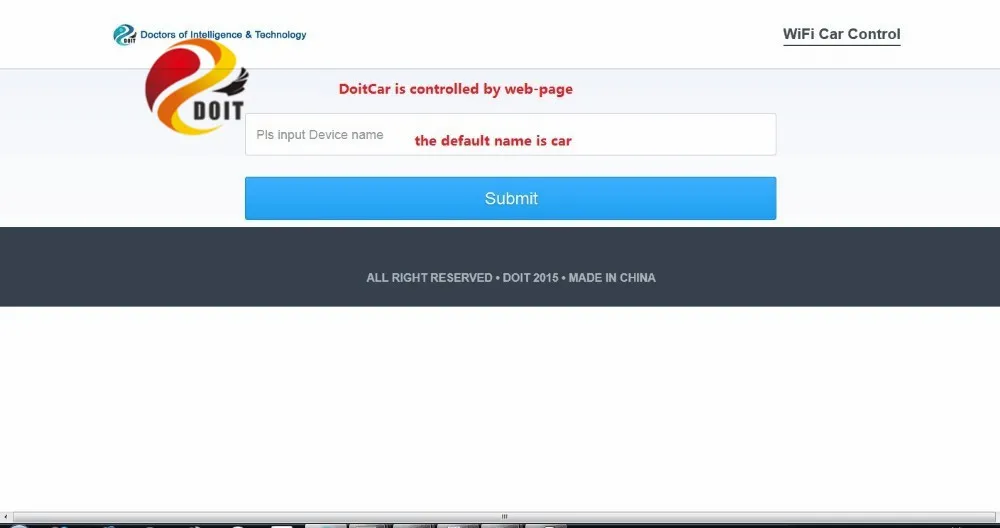

На следующем рисунке показано, что автомобиль управляется с помощью веб-страницы.

ESP-12E Щит двигателя

• Название: ESP-12E Щит двигателя

• С помощью ESP-12 DEV KIT development shieldmodule

• Расширьте выходные порты для ESP-12 DEVKIT: SPI, UART, GPIO, AI и 3,3 V интерфейс питания

• Расширьте 2-ходовой двигатель, затем можно направить 2-ходовой двигатель

• Дизайнерский выключатель питания

• Приводной cihip: L293D

• Напряжение двигателя: 4,5-36 в

• Напряжение для платы управления ESP: 4,5-9 в

• Развеять мощность ESP платы и двигателя для избежания помех. В наших экспериментах, для удобства, модуль быстрого доступа используется для подключения вин и VM для мощности ESP платы и двигателя.

• Более подробную информацию, пожалуйста, посетите://github.com/SmartArduino/SZDOITWiKi/wiki

Нодемку

Более подробную информацию о NodeMCU можно найти на www.nodemcu.com

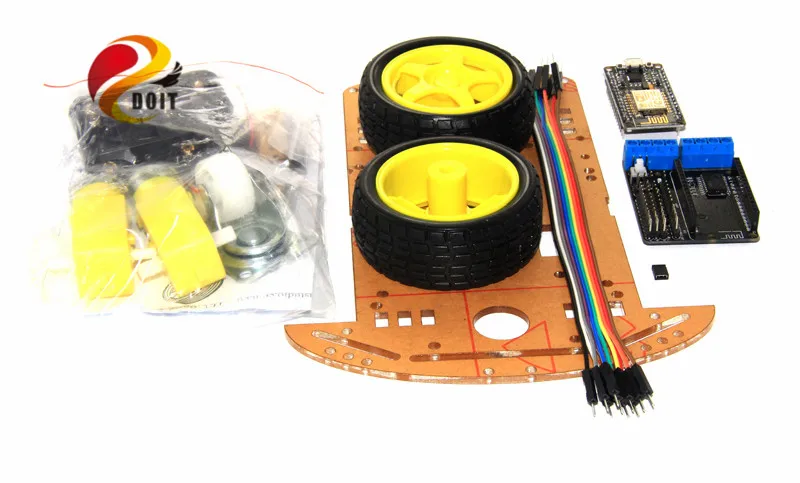

• ESP-12E защита двигателя: 1 шт.

• Макетная плата NodeMCU: 1 шт.

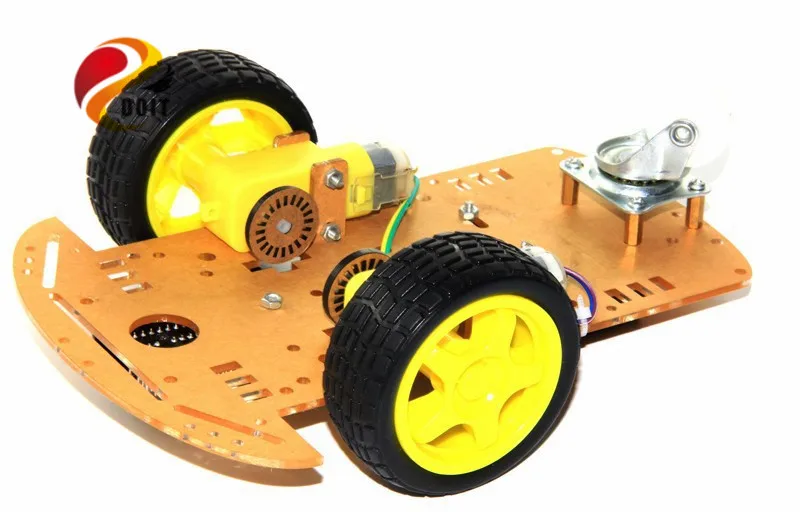

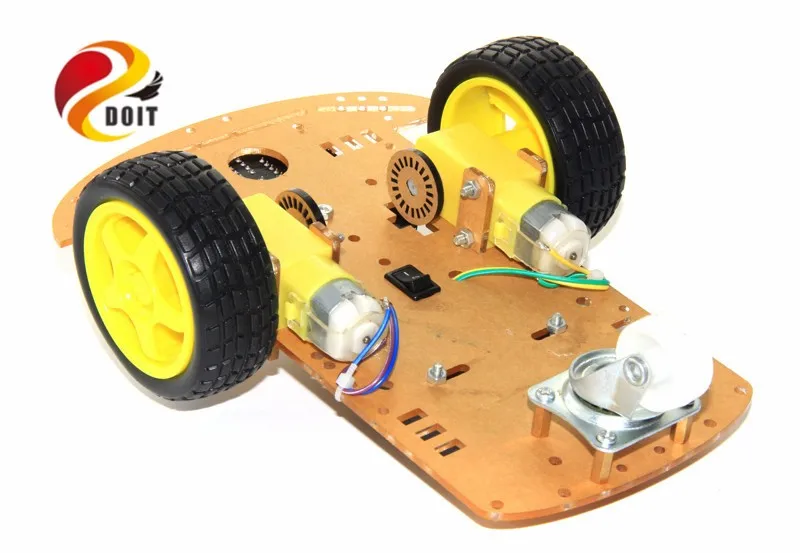

• Комплект шасси автомобиля: 1 комплект
