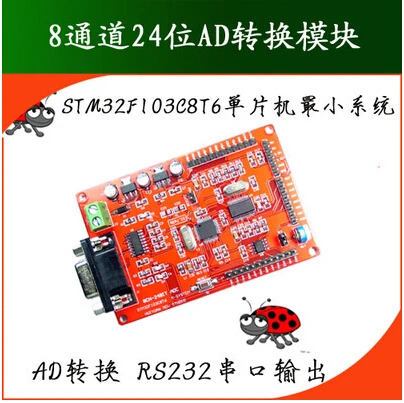

Модуль сбора данных AD/8-канальное 24-битное преобразование АЦП/минимальная

Модуль сбора данных AD/8-канальное 24-битное преобразование АЦП/минимальная

О A/DC должен был сказать секретПреобразователь аналого-цифровойПреобразователь A/D используется для преобразования аналога в цифровое количество через определенную цепь. Аналоговое количество может быть напряжением, током и другими электрическими сигналами, также может быть давление, температура, влажность, смещение, звук и т. д. Но перед преобразованием A/D входной сигнал на Преобразователь A/D должен быть преобразован в сигналы напряжения различными датчиками. Значение A/DC (аналоговый сигнал/преобразование цифрового сигнала) очень важно, можно сказать, что компьютер или другие цифровые устройства при обработке почти всех цифровых сигналов должны проходить через A/DC! Это мост между архитектурой и цифровыми устройствами!После преобразования A/D выход цифрового сигнала может иметь 8, 12, 10, 14, 24, 16 и т. д.8 каналов (24 бит) A/DC плата преобразования (STM32F103C8T6 минимальная системная плата)Основные параметры:Размер: X 58 мм 88 ммТолщина листа: 1,6 ммЦвет: красная линия ADCТип чипа: STM32F103C8T6 (микрокомпьютер с одним чипом), ADS1256 (чип преобразования AD)Источника питания напряжение: 5V и 3,3 V регулятор напряжения компоненты, может использоваться в 9V ~ 12V внешний DC источника питания, Электрический источник питания имеет для предотвращения обратного функция, моя мама не будет беспокоиться о том, что я верну энергию, чтобы повредить доску.Кристальная частота: 8 МГц, чип внутренней 9 частоты, рабочая частота 72 МГцФлуоресцентныйSTM32F103X8 введениеSTM32F103x8 Повышение Тип Серия использует высокопроизводительный arm & amp; reg; cortex "- m3 32-разрядный процессор RISC core Рабочая частота 72 МГц, встроенная высокоскоростная память (до 128K байт памяти и 20K байт SRAM), богатые расширенные Порты ввода/вывода и подключение к двум периферийным устройствам шины APB. Все виды устройство содержит два 12 бит ADC, три общие 16 бит таймер и ШИМ таймера, а также имеет стандартный и расширенный интерфейс связи: целых два I2C интерфейс SPI интерфейс, интерфейс USART 3, интерфейс USB и интерфейс can.STM32F103xx средней мощности более новыми моделями серии напряжение питания 2,0 V до 3,6 V, в том числе-40 C до + 85 C диапазон температур иРасширенный диапазон температур от-40 C до + 105 C. Требования к серии энергосберегающих режимов для обеспечения низкого энергопотребления.Продукты серии STM32F103xx средней емкости включают 6 различных пакетов от 36 футов до 100 футов, в зависимости от различных форм упаковки, устройство не то же самое. Базовое введение всех периферийных устройств в серии приведено ниже.Эти богатые периферийные устройства настроены, чтобы сделать микроконтроллер серии STM32F103xx с увеличенным объемом продукта подходит для многих приложений:Функция-Ядро: ARM 32 бит Cortex -M3 CPUИ самая высокая рабочая частота 72 МГц, в течение 0 недели ждать памятиВо время визита, это зависит от 1,25 DMips/МГц (Dhrystone2,1)Размножение одного цикла и деление аппаратных средств.-Память-От флэш-программы памяти 64K или 128K байтДо 20K байт SRAM.-Часы, сброс и управление питанием-2 ~ 3,6 вольт источника питания и I/O pin-Сброс ВКЛ/ВЫКЛ (POR/PDR), программируемый мониторинг напряжения(PVD)-4 ~ 16 МГц кристаллический осциллятор-Встроенный RC осциллятор заводской калибровки 8 МГцRC Осциллятор-встроенный с калибровкой 40 кГц-Часы CPU PLL32 кГц RTC - band осциллятор функция калибровки-Низкое энергопотреблениеИ режим сна, остановки и ожидания-Регистр VBAT RTC и резервный источник питанияВ режиме отладкиОдносерийная отладка (SWD) и интерфейс JTAGФлуоресцентный8-канальный сетевой видеорегистратор (24bit)/DC панель переключенияФункцияОсновное Функциональное описание:1, в общей сложности 8 каналов преобразования аналогового напряжения в цифровой сигнал, через последовательный порт для отправки на ПК, в качестве сбора данных. Диапазон напряжения 0 ~ 5 в постоянного тока, внешняя схема плюс напряжения может быть собрана выше напряжения (в то же время, чтобы изменить программу для достижения).2. Плата поддерживает двухрежимную одночиповую программу, пользователь может загрузить микроконтроллер в соответствии с потребностями или указать, какой вид доставки наш первый.3, тест платы, все процедуры унифицированного протокола последовательных данных: 115200 бод, 1 старт бит, 8 бит данных, без паритета, 1 стоп бит./1 Режим подсветкиНепрерывное приобретение одноканального аналогового преобразования напряжения an0 ADC и преобразованные данные для расчета значения напряжения, в виде кода ASCII, через последовательный порт для отправки данных. Эта модель с программным обеспечением serial port assistant может напрямую считывать напряжение, подходит для инженера по разработке программного обеспечения, потому что не нужно знать какой-либо принцип оборудования.Сбор данных показывает следующий пример, это приобретение является результатом напряжения полученного нулевого канала (AN0) на точности измерения 0,0001 в (i.e. 0.1мв) диапазон данных очень стабильный.Поскольку передача является кодом ASCII, поэтому программное обеспечение последовательного порта ПК должно выбрать Отображение символов, не выбирайте 16 шестигранный дисплей или искажение.8-канальный сетевой видеорегистратор (24bit)/DC панель переключенияХарактеристики оборудования:1. Плата была микроконтроллером STM32F103C8T6 IO, пользователь может разработать свои собственные потребности.2, вы можете загрузить программу через последовательный порт, конкретный метод для просмотра документов. Потому что вы можете загрузить программу через последовательный порт, поэтому плата не устанавливает интерфейс отладки загрузки JLINK.3, AD чип эталонного напряжения 2,5 в, генерируется прецизионным регулятором.4. Пластина снабжена потенциометром для ad тестового ввода. Этот потенциометр разделитель для того чтобы произвести напряжение после S3 перемычки принять подключен к an0, подходит для ни при каких датчик плата отладки. Если у вас нет теста, можно запускать перемычку S3, тест-вход напряжения непосредственно с AN0--AN7. (вход к входному напряжению AD не может быть выше 5 В)
