Описание товара

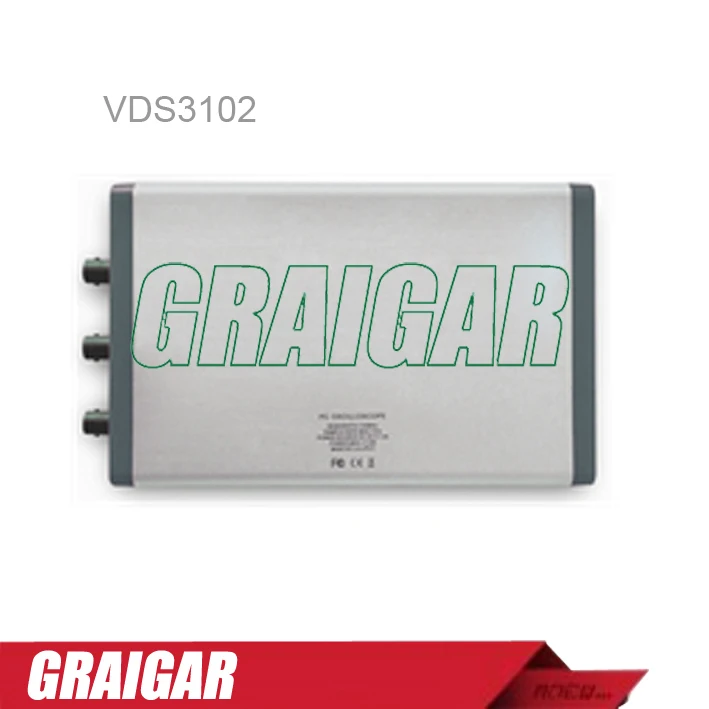

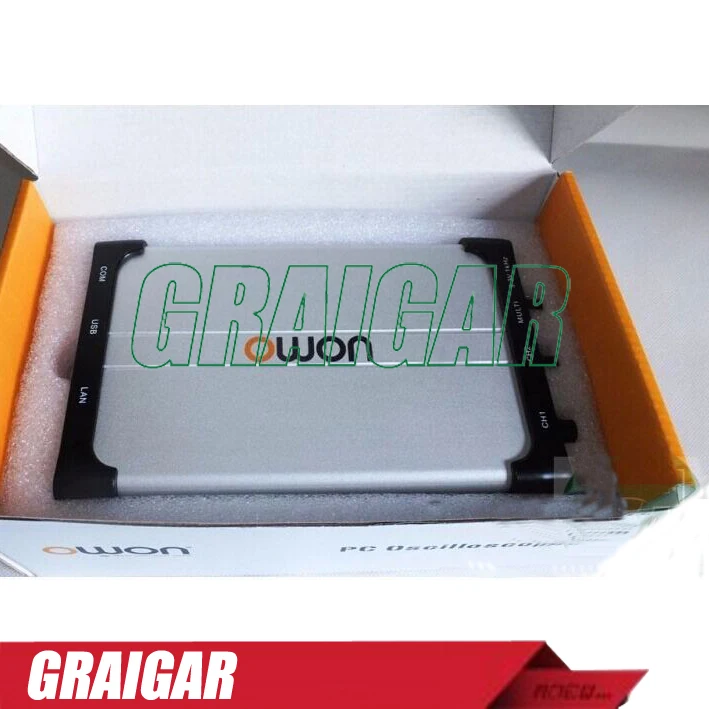

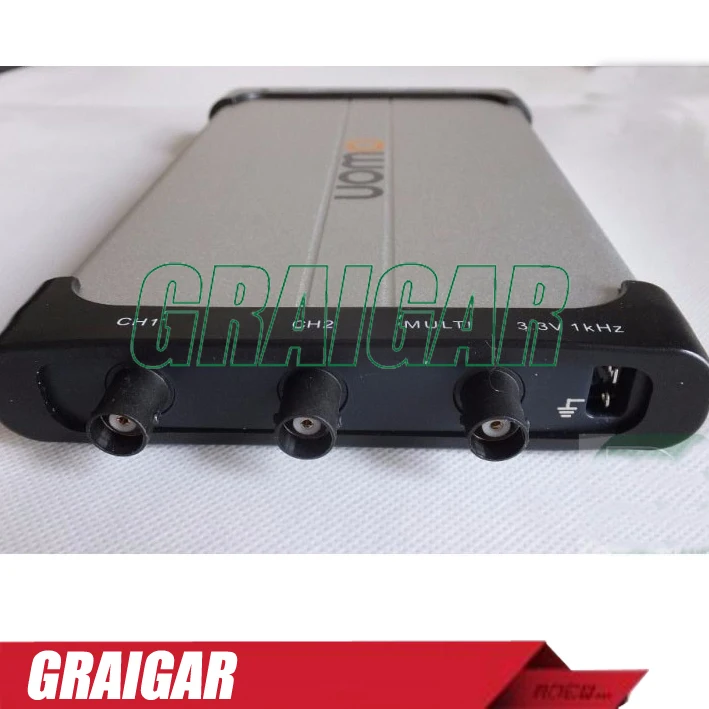

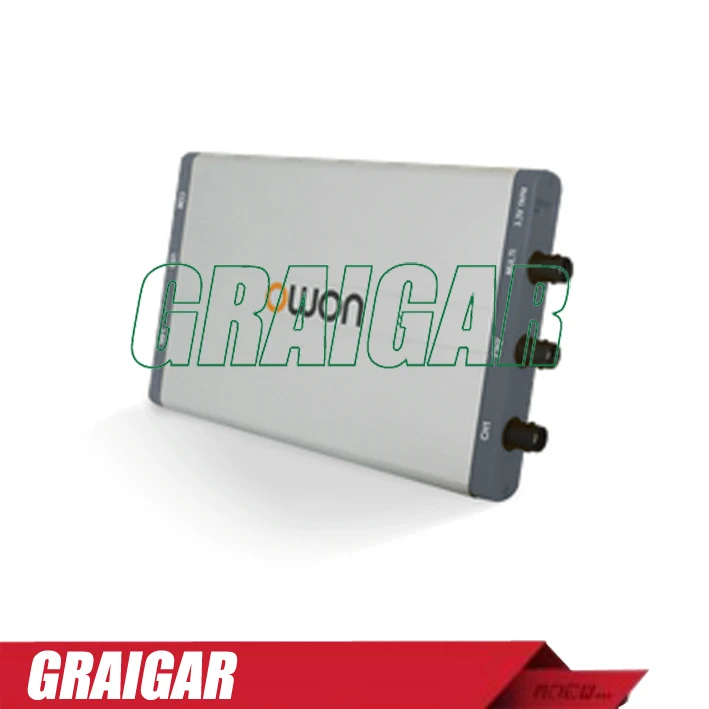

OWON vds3102 PC осциллограф, частота вращения 100 мГц 1gs/S частота дискретизации 10 м длина записи 2 + 1 (мульти) канал и мультитриггерный вариант
OWON vds серия PC осциллограф
Серия: vds серия
Основной Особенности
-До 100 мГц пропускной способности, и MAX 1gs/среал времени Частота дискретизации
-10 м длина записи
-Дружественный интерфейс: FFT, или x-y, и сигнал 2 мнения отображены
На тот же экран
-Многофункциональный-триггерный вариант: края, видео, склона, импульса и альтернативного
-USB Изоляция-меньше вывод сигнала, больше защиты ПК
-USB шина питания, и lan дистанционного управления (опционально)
-Ультратонкий дизайн корпуса, легко переносимость
Применение
Дизайн anddebug
Circuitfunction Тесты
Образование и обучение
Обзор
Модель без. | Пропускная способность | Частота дискретизации | Запись Длина | Канал |
VDS1022 | 25 мГц | 100 мс/с | 5 К | 2 + 1 (мульти) |
VDS1022I | 25 мГц | 100 мс/с | 5 К | 2 + 1 (мульти), |
VDS2052 | 50 мГц | 250 мс/с | 5 К | 2 + 1 |
VDS2062 | 60 мГц | 500 мс/с | 10 м | 2 + 1 (мульти) |
VDS2064 | 5 м | 4 + 1 (мульти) | ||
VDS3102 | 100 мГц | 1GS/s | 10 м | 2 + 1 (мульти) |
VDS3104 |
Технические характеристики
Модель | VDS1022I | VDS1022 | VDS2052 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | |
Пропускная способность | 25 мГц | 50 мГц | 60 мГц | 100 мГц | ||||
Канал | 2 + 1 (мульти) | 4 + 1 (мульти) | 2 + 1 (мульти) | 4 + 1 (мульти) | ||||
Частота дискретизации | 100 мс/с | 250 мс/с | 500MSa/s | 1GSa/s | ||||
Горизонтальная шкала (S/div) | 5ns/div ~ 100 s/div, шаг на 1 ~ 2 ~ 5 | 2ns/div ~ 100 s/div, шаг на 1 ~ 2 ~ 5 | ||||||
Время нарастания | ≤14ns | ≤ NS | ≤ 8 NS | ≤ 5 нс | ||||
Запись Длина | 5 К | 10 м | 5 м | 10 м | 5 м | |||
Вход муфта | AC DC GND | |||||||
Вход сопротивление | 1mΩ±2%, параллельно with10pf±5pf | |||||||
Каналы изоляции | 50 Гц: 100: 1, 10 мГц: 40: 1 | |||||||
MAX Вход Напряжение | 400 В (ПК-ПК) (DC + AC, pk-pk) | 40 В (ПК-ПК) (DC + AC, pk-pk) | ||||||
DC точность усиления | ± 3% | |||||||
Точность DC | Average 16: ± (3% Чтение + 0.05div) для t | |||||||
Зонд коэффициент затухания | 1x, 10x, 100x, 1000x | |||||||
НЧ ответ (AC,-3дБ) | ≥10hz 10Гц (на входе, сетевое соединение,-3дБ) | |||||||
Точность отбора проб/точность реле | 150 шт. | |||||||
Интерполяция | Син (х)/х | |||||||
Точность (t) точность (Полная Полоса пропускания) | 1: ± (1 время интервала + 100стр/мин × Чтение + 0.6ns), | |||||||
Вертикальное разрешение (A/D) | 8 бит разрешения (2 канала одновременно) | |||||||
Вертикальная чувствительность | 5mv/div ~ 5 В/div | |||||||
Триггер Тип | Края, пульса, видео, склона, альтернативного | |||||||
Режим триггера | Авто, нормальный, одноместный | |||||||
Уровень Запуска | ± 5 отделов от экрана центра | |||||||
Приобретение режим | Образец, пиковое Обнаружение и средний | |||||||
Линия/частота поля (видео) | Стандарт NTSC, PAL и SECAM | |||||||
Измерения курсор | В, и т между курсорами | |||||||
Автоматическое измерение | Vpp, Vavg, vamp, vrms, freq, период, Vmax, Vmin, Vtop, Vbase, выброс, Preshoot, | |||||||
Сигнала математика | , × ÷, ÷, Ффт | |||||||
Lissajou фигура | Пропускная способность | Полной пропускной способности | ||||||
Разность фаз | ± 3 градусов | |||||||
Связь Интерфейс | USB 2.0 | USB 2.0, LAN (опционально) | ||||||
Многофункциональный Интерфейс | Сигнал Тип | Синхронизированный вход/выход, пропуск/сбой, внешний триггерный вход | ||||||
Уровень Стандартный | TTL | |||||||
Питание | 5.0 В/1A | |||||||
Мощность потребление | ≤ 5 Вт | ≤ 5 w | ||||||
Габариты (Ш × В × Д) | 170 × 120 × 18 (мм) | 190 × 120 × 18 (мм) | ||||||
Вес (без упаковки) | Около 0.26 кг | Около 0.30 кг | ||||||
