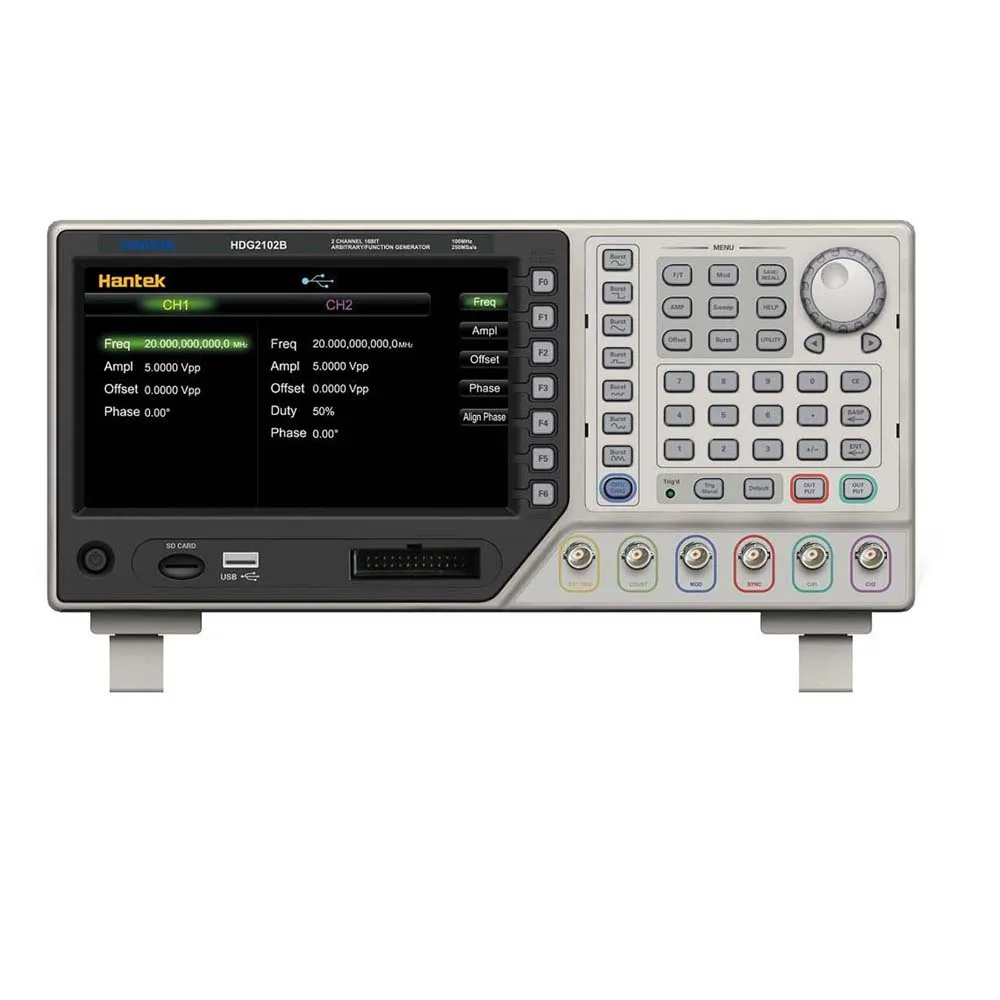

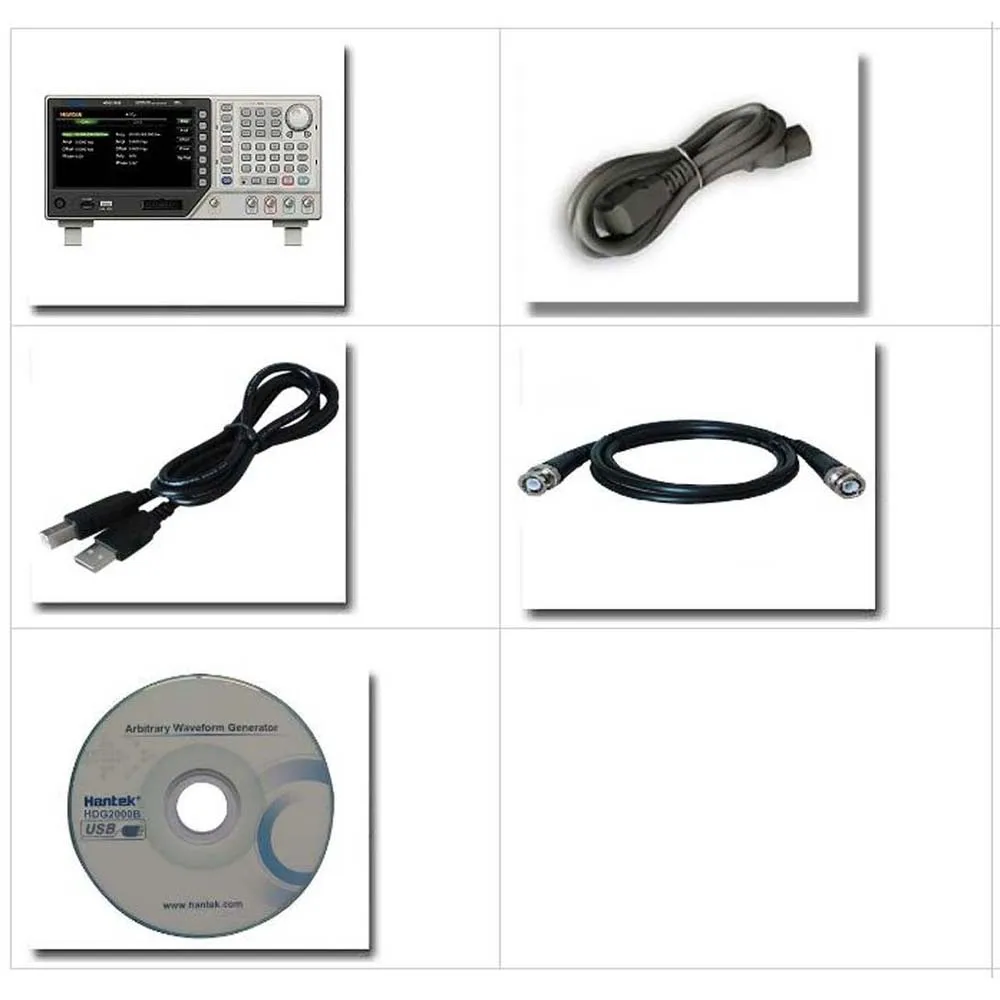

| Модель |
HDG2102B |
HDG2082B |
HDG2062B |
HDG2032B |
HDG2022B |
HDG2012B |
HDG2002B |
| Основные характеристики |
| Канал |
2. |
2. |
2. |
2. |
2. |
2. |
2. |
| Глубина памяти |
64 м |
64 м |
64 м |
64 м |
64 м |
64 м |
64 м |
| Frenquency |
100 МГц |
80 МГц |
60 МГц |
30 МГц |
20 МГц |
10 МГц |
5 МГц |
| Частота образцов |
250MSa/s |
| Разрешение напряжения |
16 бит |
| Цифровой выход |
Выход 16 каналов |
| Характеристика Frenquency |
| Стандартные формы сигнала |
Синус, квадрат, пандус, пульс, шум, Синк, экстенциальный подъем, экстенциальное падение, ЭКГ, Гаусс, авер синус, лорентц, двухтональный, постоянный ток |
| Синус |
1 Гц ~ Макс. |
| Квадратный |
1 Гц ~ 30 МГц |
1 Гц ~ Макс. |
| ПЛИС |
1 Гц ~ 15 МГц |
1 Гц ~ Макс. |
| Пандус/треугольник |
1 Гц ~ 4 МГц |
| Белый шум |
1 Гц ~ Макс. |
| Arb. |
1 Гц ~ 30 МГц |
1 Гц ~ 25 МГц |
1 Гц ~ 20 МГц |
1 Гц ~ Макс. |
| Разрешение |
1 Гц |
| Точность |
± 2ppm, 18 ~ 28°C |
| Синусоидальный спектр чистоты |
| Гармонические искажения |
Типичный (0dBm)DC-1MHz: <-60dBc; 1 МГц-10 МГц: <-55dBc; 10 МГц-100 МГц: <-50dBc |
| Полное гармоническое искажение |
<0.1% (10 Гц-20 кГц, 0dBm) |
Ложный сигнал
(Не-hormonic) |
Типичный (0dBm):≤10 МГц: <-65dBc;
> 10 МГц <-65dBc + 6 дБ/фаза спектра |
| Фазовый шум |
Типичный (0 дБм, 10 кГц смещение,) 10 МГц: ≤-115dBc/Гц |
| Квадратный |
| Время подъема/понижения |
<10 нс |
<11ns |
<12 нс |
<14 нс |
<16 нс |
<18 нс |
<18 нс |
| Overshoot |
<3%(100 кГц, 1Vpp) |
| Рабочий цикл |
≤10 МГц: 20.0% ~ 80.0%;
10 МГц ~ 40 МГц: 40.0% ~ 60.0%;
> 40 МГц: 50.0% |
8.0% ~ 92.0% |
| Non-симметри |
1% периода + 5ns |
| Джиттер (Rms) |
Типичный (1 МГц, 1Vpp, 50Ω)≤5 МГц: 2ppm + 500ps; > 5 МГц: 500ps |
| Рампа |
| Линейность |
≤1%(1 кГц, 1Vpp) |
| Симметрия |
0% ~ 100% |
| ПЛИС |
| Период |
33,33ns ~ 1 мс |
40ns ~ 1 мс |
40ns ~ 1 мс |
50ns ~ 1 мс |
50ns ~ 1 мс |
100 нс ~ 1 мс |
200ns ~ 1 мс |
| Пульс |
≥12ns |
≥14ns |
≥14ns |
≥16ns |
≥16ns |
≥18ns |
≥18ns |
| Время ведущего края |
≥8ns |
≥9ns |
≥10 нс |
≥10 нс |
≥11ns |
≥11ns |
≥12ns |
| Overshoot |
<3%(1VPP) |
| Джиттер (Rms) |
Типичный (1 МГц, 1Vpp, 50Ω)
≤5 МГц 2ppm + 500ps
> 5 МГц 500ps |
| Arb. Генератор сигналов |
| Длина волны |
Точка 64 м |
| Вертикальное разрешение |
16 бит |
| Частота образцов |
250MSa/s |
| Время подъема/падения |
Типичный (1Vpp):<6ns |
| Дрожание |
Типичный (1 МГц, 1Vpp, 50Ω)
≤5 МГц 2ppm + 500ps;
> 5 МГц 500ps |
| Амплитудная характеристика |
| Амплитуда Диапазон |
≤20 МГц: 2mVpp - 20Vpp;≤60 МГц: 2mVpp -15Vpp;≤80 МГц: 2mVpp -10Vpp;
≤90 МГц: 2mVpp - 5Vpp;≤100 МГц: 2mVpp - 2Vpp |
| Точность |
Типичный (Синус 1 кГц, отклонение 0 В, >10mVpp, авто); ± 1% от настройки ± 2mVpp |
| Амплитудная плоскостность |
≤10 МГц: ± 0,1 дБ;≤60 МГц: ± 0,2 дБ;≤100 МГц: ± 0,4 дБ |
| Разрешение |
1 мВ или 4 цифры |
| Сопротивление |
50 Ом |
| Характеристика смещения |
| Диапазон |
| Voffset | < Vmax - Vpp/2 |
| Точность |
±(1% настроек + 5мв + 0.5% амплитуды) |
| Характеристика модуляции |
| Тип модуляции |
AM, FM,PM,2ASK,2FSK,2PSK,PWM |
| AM |
|
| Несущая волноводная форма |
Синус, квадрат, пандус, Arb. (За исключением DC) |
| Источник |
Внутренний/внешний |
| Модулирующие формы сигналов |
Синус, квадрат, пандус, шум, Arb |
| Частота |
1 Гц ~ 500 кГц |
| Глубина |
0% ~ 120% |
| FM |
|
| Несущая волноводная форма |
Синус, квадрат, пандус, Arb. (За исключением DC) |
| Источник |
Внутренний/внешний |
| Модулирующие формы сигналов |
Синус, квадрат, пандус, шум, Arb |
| Частота |
1 Гц ~ 500 кГц |
| Отклонение частоты |
0 ~ 360 |
| PM |
|
| Несущая волноводная форма |
Синус, квадрат, пандус, Arb. (За исключением DC) |
| Источник |
Внутренний/внешний |
| Модулирующие формы сигналов |
Синус, квадрат, пандус, шум, Arb |
| Частота |
1 Гц ~ 500 кГц |
| Отклонение частоты |
0% ~ 120% |
| 2ASK |
|
| Несущая волноводная форма |
Синус, квадрат, пандус, Arb. (За исключением DC) |
| Источник |
Внутренний/внешний |
| Модулирующие формы сигналов |
Квадрат 50% рабочего цикла |
| Скорость кода |
1 Гц ~ 500 кГц |
| 2FSK |
|
| Несущая волноводная форма |
Синус, квадрат, пандус, Arb. (За исключением DC) |
| Источник |
Внутренний/внешний |
| Модулирующие формы сигналов |
Квадрат 50% рабочего цикла |
| Скорость кода |
1 Гц ~ 500 кГц |
| 2PSK |
|
| Несущая волноводная форма |
Синус, квадрат, пандус, Arb. (За исключением DC) |
| Источник |
Внутренний/внешний |
| Модулирующие формы сигналов |
Квадрат 50% рабочего цикла |
| Скорость кода |
1 Гц ~ 500 кГц |
| ШИМ |
|
| Несущая волноводная форма |
Синус, квадрат, пандус, Arb. (За исключением DC) |
| Источник |
Внутренний/внешний |
| Модулирующие формы сигналов |
Синус, квадрат, пандус, шум, Arb. |
| Скорость кода |
1 Гц ~ 500 кГц |
| Отклонение ширины |
От 0% до 100% ширины импульса |
| Характеристика разрыва |
| Количество разрывов |
1 ~ 2000000000 |
| Закрытый источник |
Внешний триггер |
| Источник запуска |
Внутренний, внешний или ручной |
|
