Характеристики

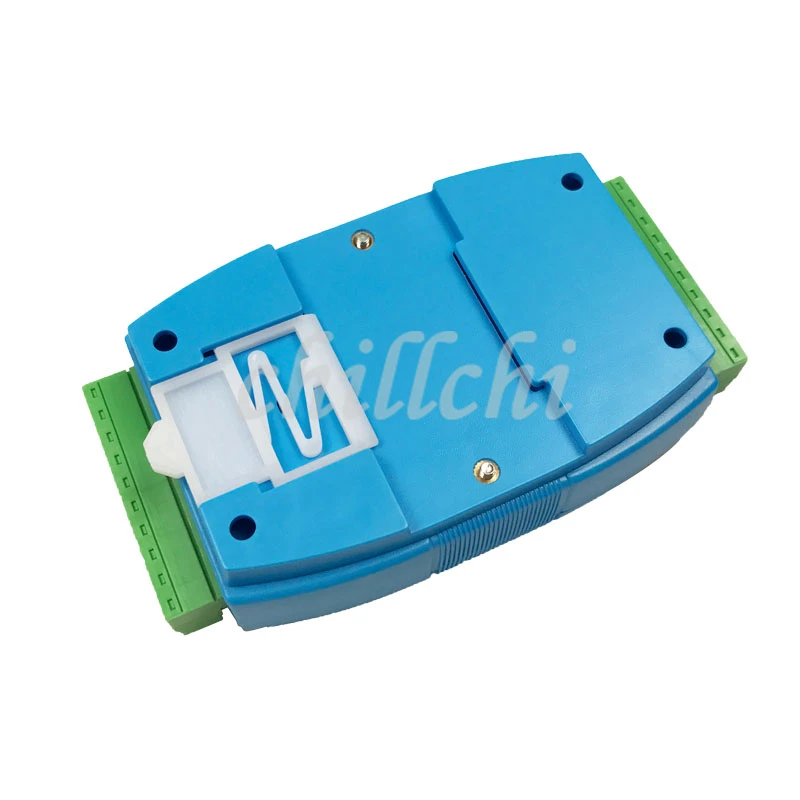

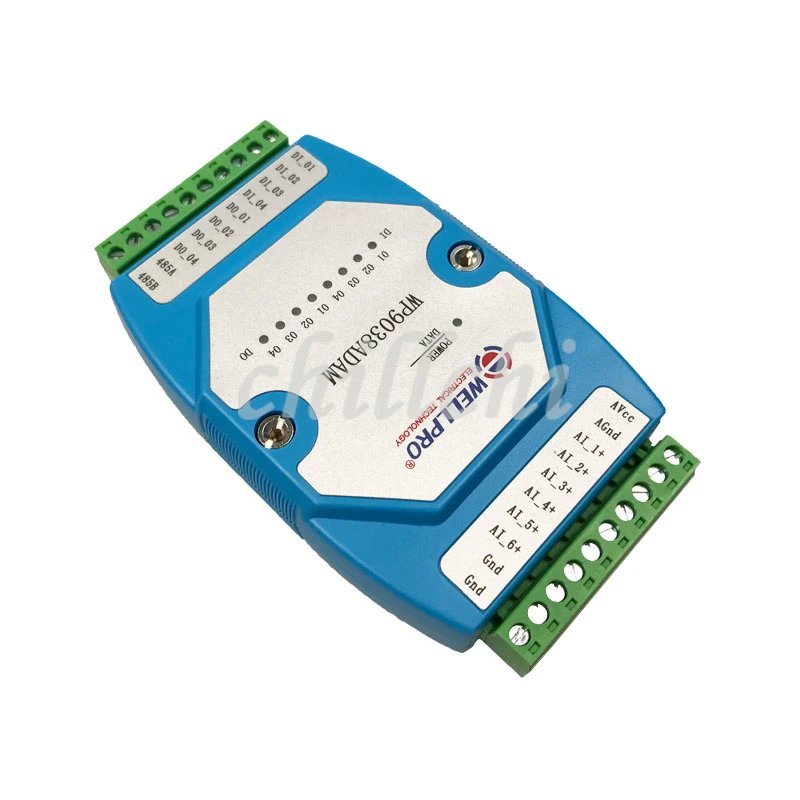

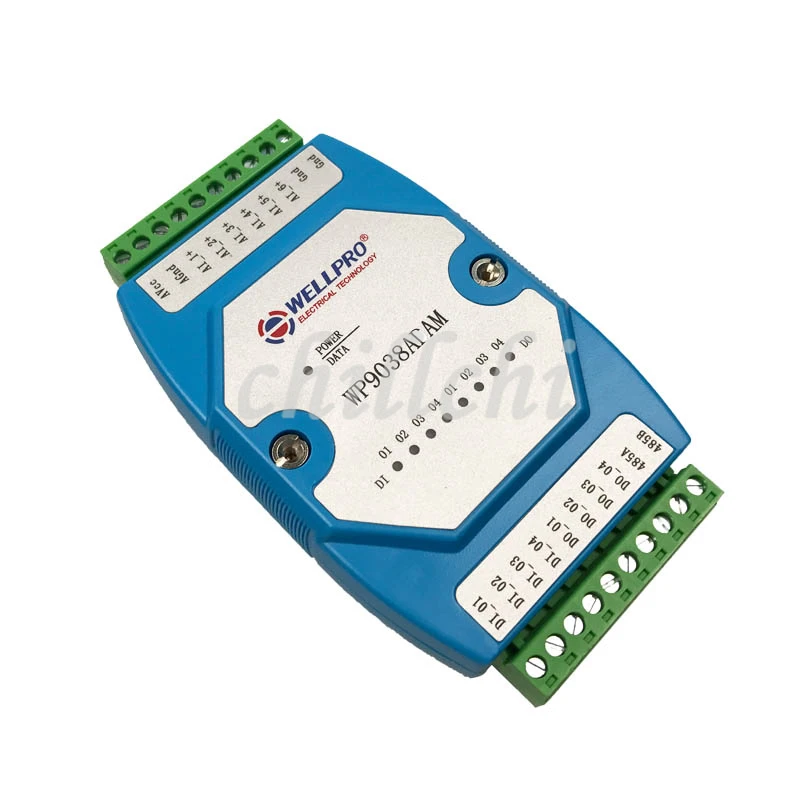

Модуль аналогового ввода 0-20 мА/4-20 мА 6AI / 4DI 4DO RS485 MODBUS связь | Электронные
История изменения цены
*Текущая стоимость 2 812,59 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-29-2026 | 3346.75 руб. | 3513.15 руб. | 3429.5 руб. |
| Mar-01-2026 | 3318.83 руб. | 3484.88 руб. | 3401 руб. |
| Jan-29-2026 | 2784.71 руб. | 2923.98 руб. | 2853.5 руб. |
| Dec-29-2025 | 3262.54 руб. | 3425.31 руб. | 3343.5 руб. |
| Nov-29-2025 | 2840.80 руб. | 2982.99 руб. | 2911 руб. |
| Oct-29-2025 | 3206.68 руб. | 3366.89 руб. | 3286 руб. |
| Sep-29-2025 | 3178.87 руб. | 3337.48 руб. | 3257.5 руб. |
| Aug-29-2025 | 3149.7 руб. | 3306.62 руб. | 3227.5 руб. |
| Jul-29-2025 | 3121.95 руб. | 3277.37 руб. | 3199 руб. |
Описание товара
И. Обзор продукта
L 6Односторонний аналоговый вход (тип постоянного тока 0-20 мА/4-20 мА) с использованием независимого чипа захвата промышленного класса AD 12
L 4Оптически изолированные Цифровые входы и четыре оптоизолированных цифровых выхода (выход с открытым коллектором транзисторов NPN)
L Использование RS485 MODBUS RTU стандартной связи, сетевое и конфигурационное программное обеспечение может быть, PLC, сенсорный экран и другие промышленные
L С индикатором состояния связи и ввода-вывода
L Защита от молнии цепи связи, конструкция с защитой от помех
L Приобретение сигнала и контроль могут широко использоваться в промышленных полевых устройствах
L Обычная трехлетняя гарантия
Во-вторых, основные параметры
L Аналоговый входПроход6Односторонний
L Тип аналогового входаDC-Тип 0-20 мА/4-20 мА
L Точность аналогового входа ± 0,02 мА
L 4 цифровых входных канала (активный низкий)
L 4 цифровых выходных канала (транзистор NPNОткрытый коллекторВыход, 500 мА)
L Диапазон рабочих температур-20 ~ 70
L Внешний источник питания постоянного тока 9 В ~ 30 В/2 Вт
L Изоляционная защита 1500VDC
L Стандартный Монтаж на DIN рейку или винтовой монтаж
L Размеры 125 × 73 × 35 мм

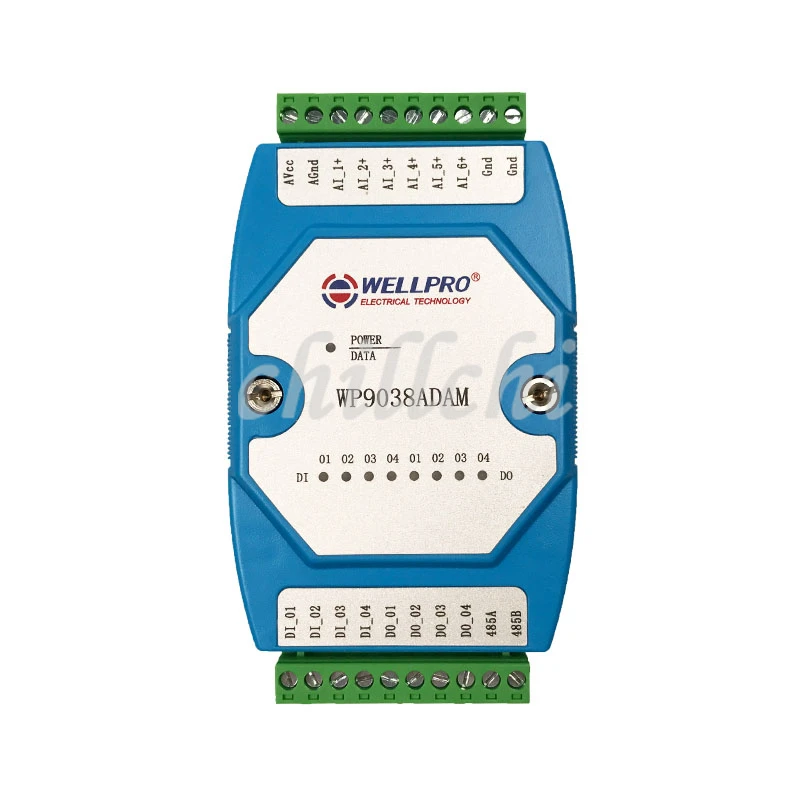

В-третьих, определение интерфейса
AVcc | Положительная клемма внешнего входа питания |
AGnd | Отрицательный внешний входной терминал питания |
AI_1 + | Первый положительный вывод аналогового входа |
AI_2 + | 2-канальный положительный вывод аналогового входа |
AI_3 + | 3-канальный положительный терминал аналогового входа |
AI_4 + | Статья 4 положительная клемма аналогового входа |
AI_5 + | 5-канальный положительный терминал аналогового входа |
AI_6 + | 6 аналоговых входов положительная клемма |
Gnd | Заземление сигнала, затем отрицательная сторона аналогового входа |
Gnd | Заземление сигнала, затем отрицательная сторона аналогового входа |
DI_01 | Первые цифровые входы |
DI_02 | 2 цифровых входа |
DI_03 | 3 цифровых входа |
DI_04 | Статья 4 Цифровые входы |
DO_01 | Первые цифровые выходы |
DO_02 | 2 цифровых выхода |
DO_03 | 3 цифровых выхода |
DO_04 | Статья 4 цифровые выходы |
485A | RS485Сигнал A + |
485B | RS485Сигнал B- |
В-четвертых, цифровая/аналоговая схема приложения
1Приложения цифрового ввода
2Цифровые выходные приложения

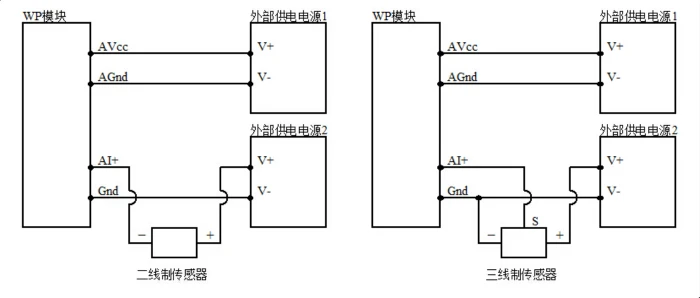

3Приложения для аналогового ввода
Пятое, инструкции по коммуникации
1?Описание параметров связи (заводские по умолчанию): 9600, N,8,1
Параметры | Объяснение |
9600 | Скорость передачи |
N (Без паритета) | Проверить цифру |
8 | Биты данных |
1 | Стоп-бит |
2?Команда сбора аналогового входного сигнала:
Отправка: 01 0300 00 00 06 C5 C8 (Чехлы/шестигранные)
Данные | Байт | Описание данных | Примечание |
01 | 1 | Адрес модуля | Адресный диапазон 01-FE |
03 | 1 | Код функции | 03-Чтение регистра |
0000 | 2 | Зарегистрированный адрес (тип 4x) | 0000-Начальный зарегистрированный адрес аналогового входа |
0006 | 2 | Длина считывания | 0006-Читать шесть регистров |
C5C8 | 2 | ЦПРКонтрольная сумма | Перед всеми данными CRC |
Получение:01 03 0C 07 69 00 00 00 00 00 00 00 00 00 00 00 00 00 00 B6 26(Чехлы/шестигранные)
Данные | Байт | Описание данных | Примечание |
01 | 1 | Адрес модуля | Адресный диапазон 01-FE |
03 | 1 | Код функции | 03-Чтение регистра |
0C | 1 | Количество байтов | 0C-Считывание длины 12 байт |
0769 0000 0000 0000 0000 0000 | 12 | Чтение данных | 0769-Считывает данные аналогового входного канала 1 0000-Считывает аналоговые входные каналы 2 данных 0000-Считывает данные аналогового входного канала 3 0000-Считывает данные аналогового входного канала 4 0000-Считывает данные аналогового входного канала 5 0000-Считывает аналоговый входной канал 6 данных |
B626 | 2 | ЦПРКонтрольная сумма | Перед всеми данными CRC |
Получите Описание инструкции. Текущие данные аналогового входного канала 1-«0769», преобразуются в десятичное число 1897 от имени формулы: I = (data * 20) /4095 = (1897*20) /4095 и asymp; МА, данные о токе других каналов 0 мА
3, Команда приема цифрового входного сигнала:
Отправка:01 02 00 00 00 04 79 C9(Чехлы/шестигранные)
Данные | Байт | Описание данных | Примечание |
01 | 1 | Адрес модуля | Адресный диапазон 01-FE |
02 | 1 | Код функции | 02Считывание входных битов |
0000 |
