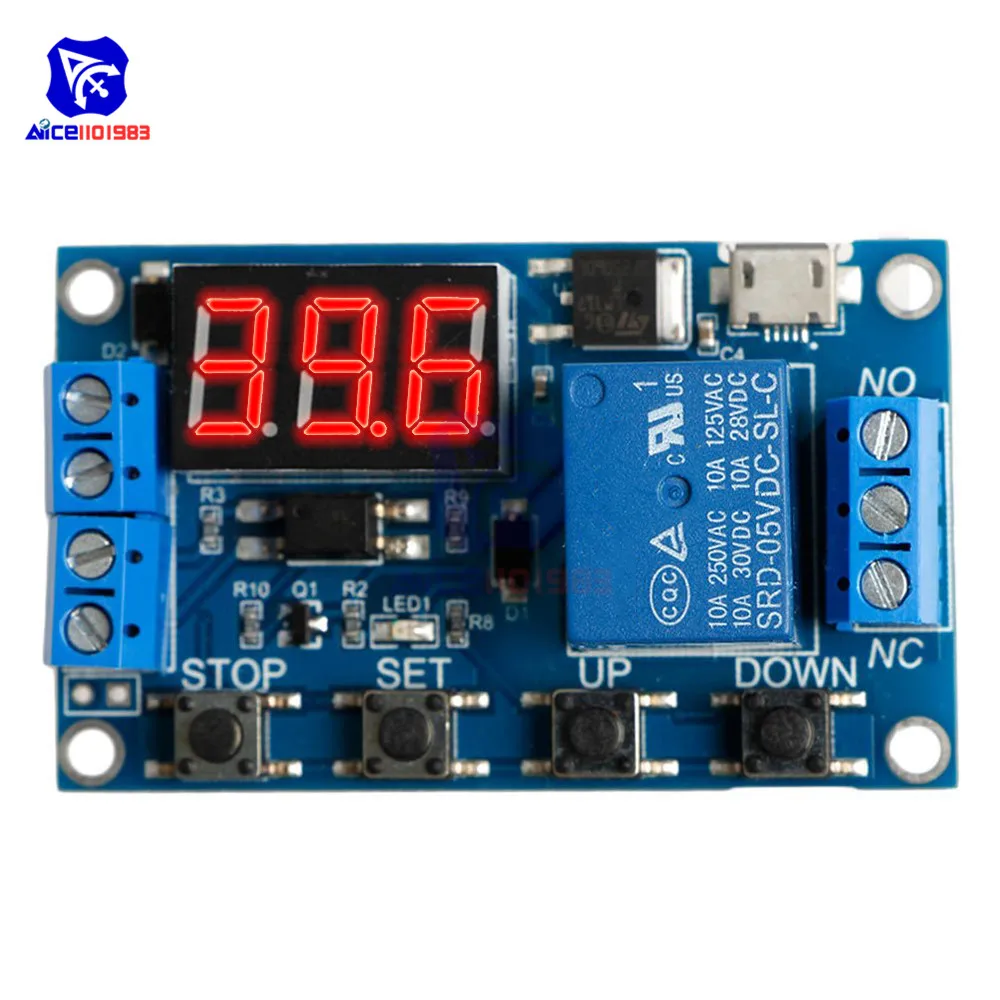

WS16 переключатель реле времени задержки модуль Micro USB 5 в светодиодный дисплей
127,92 руб.
Новое поступление
Новая и оригинальная интегральная схема L7915CV TO220 L7915 TO 220 7915 LM7915 MC7915 7915CV 10
105,83 руб.
AEAK мини солнечная батарея Lipo Зарядное устройство доска CN3065 литий Батарея зарядка
132,48 руб.
10 шт./лот LM324N LM324 DIP 14 в наличии|Интегральные схемы| |
50,25 руб.
Новый и оригинальный чипсет IC PM8953 0VV 8953 2 5 10 шт.|free| |
510,14 - 1 258,59 руб.
10 шт. транзистор 2SC2314 TO126 C2314 TO 126|Интегральные схемы| |
108,12 руб.
Радиопередатчик радиостанция Morse code радио беспроводной настенный
1 383,46 руб.
50 шт. XC6206P332MR SOT 23 XC6206P332 SOT23 XC6206 SMD(662K) 3 В/A положительное фиксированное напряжение LDO
53,30 руб.
Характеристики

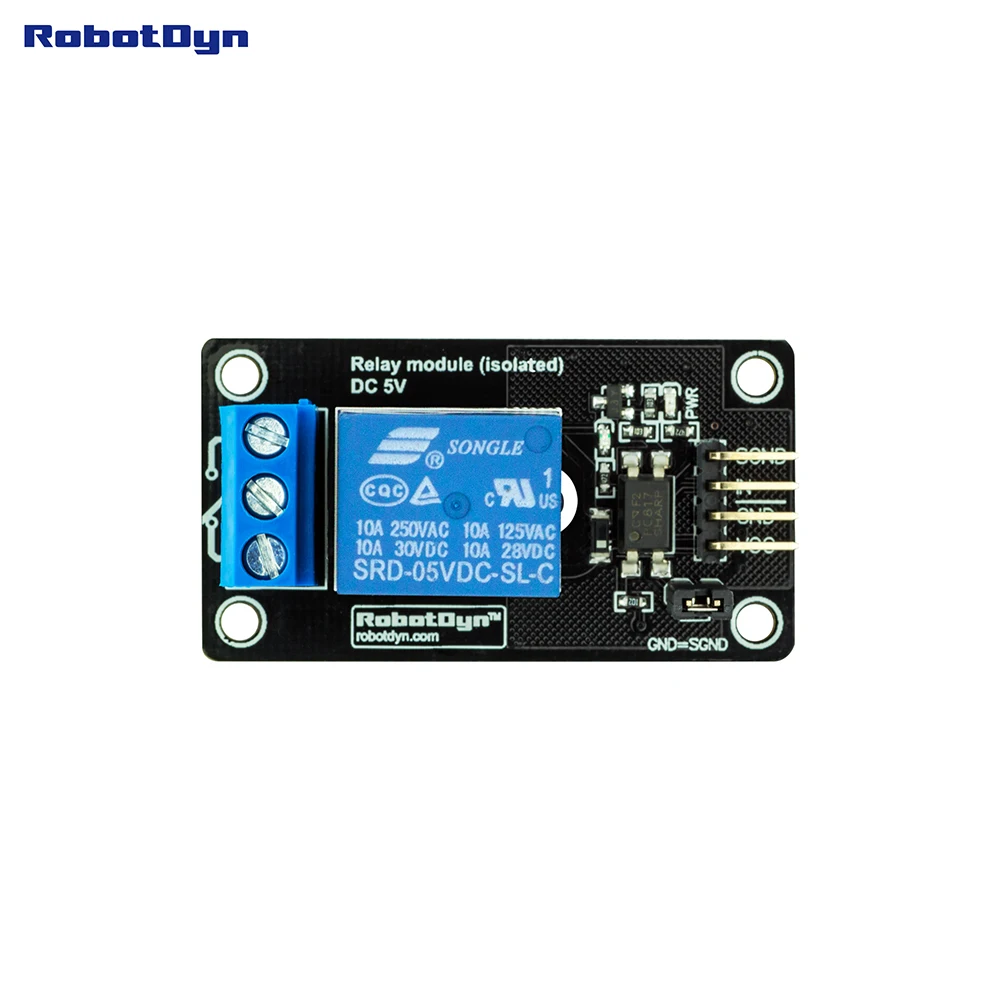

Модуль 1 реле 5 В|relay normally open closed|relay timer switch icmodule name |
История изменения цены
*Текущая стоимость 75,38 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 95.5 руб. | 97.89 руб. | 96 руб. |
| Jan-21-2026 | 77.69 руб. | 79.18 руб. | 78 руб. |
| Dec-21-2025 | 94.17 руб. | 96.30 руб. | 95 руб. |
| Nov-21-2025 | 93.5 руб. | 95.75 руб. | 94 руб. |
| Oct-21-2025 | 74.70 руб. | 75.58 руб. | 74.5 руб. |
| Sep-21-2025 | 92.16 руб. | 94.17 руб. | 93 руб. |
| Aug-21-2025 | 91.22 руб. | 93.54 руб. | 92 руб. |
| Jul-21-2025 | 90.51 руб. | 92.77 руб. | 91 руб. |
Описание товара
Релейный модуль предназначен для коммутации мощной нагрузки силами микроконтроллера.
Каждый канал имеет дополнительную светодиодную индикацию активности, и поступления питания.

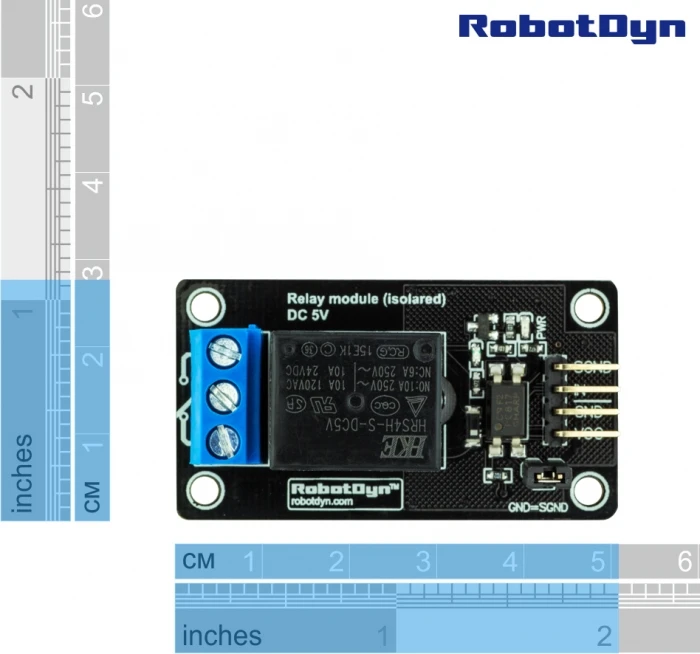

Компактные размеры и наличие отверстий крепления, позволяют установить модуль реле прямо в щиток управления электричеством.
Гальваническая развязка на надежной оптопаре pc817 от компании SHARP вкупе с раздельным питанием системы реле, позволяет предотвратить нежелательные последствия переключения нагрузки.
Диод, установленный параллельно реле,позволяет гасить самоиндукцию, что защищает транзистор от выброса тока с катушки.
Мощные реле фирмы HKE, коммутируют токи до 15А ампер, а их контакты позволяют выдержать безболезненно более ста тысяч переключений с нагрузкой. Дорожки платы, соединяющие реле и клеммы, имеют дополнительный слой припоя, для пропускания больших токов на линии нагрузки.
Все реле имеют два состояния (нормально закрыто NC и нормальный открыто NO), для каждого из которых имеется отдельный разъем. Это позволяет включать или выключать нагрузку по команде с микроконтроллера.
Характеристики:
- Кол-во реле: 1 шт.
- Питание: 5В
- Потребление канала в нагрузке от микроконтроллера: 5мА
- Материал платы: Текстолит
- Модель реле: HRS4H-S-DC5V
- Ток активности реле: 80мА
Подключение:
После чего подключить питание:

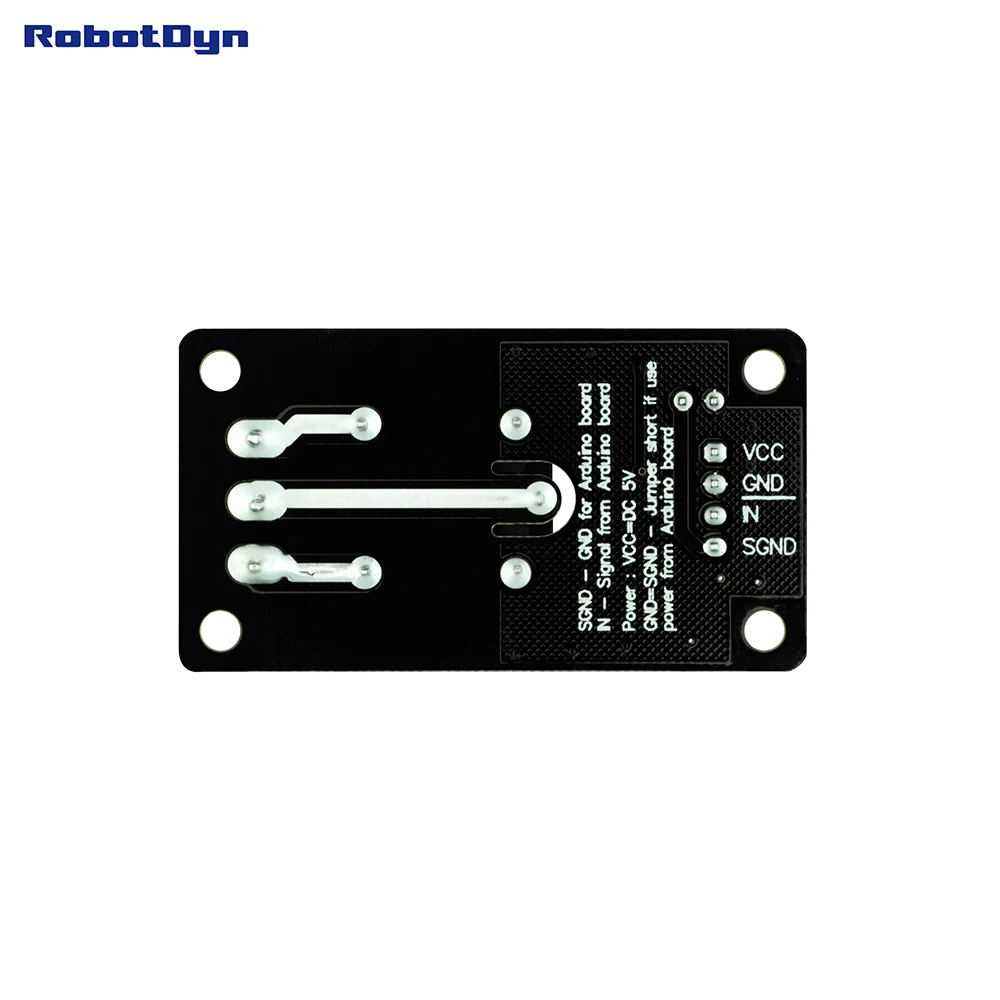

Способ 1, питание с Arduino: на контакты VCC (+5v) и GND (общий), замкнуть контакты SGNDи GND(если не требуется отдельное питание реле).
Способ 2, внешнее питание:Убрать перемычку с контактов GNDи SGND, подключить внешнее питание на контакты VCCи GND (5в), подключить контакты Arduino: GNDк GNDArduino.
Для управления, требуемые каналы реле (N1-N8)подключить к свободнымцифровым портамArduino.
Далее каналами можно управлять через код.
Примеры:
Пример 1 – Простая мигалка.
//Подключаем любой канал реле на вывод D10 Arduino
voidsetup() {
pinMode(10, OUTPUT); //Сконфигурируем вывод D10 как выход.
}
//В цикле будем менять состояние вывода каждую секунду.
voidloop() {
digitalWrite(10, HIGH); // Сделаем уровень вывода высоким , чем включим реле.
delay(1000); // Подождем секунду.
digitalWrite(10, LOW); // Сделаем уровень вывода низким , чем выключим реле.
delay(1000); // Подождем еще одну секунду и начнем цикл сначала.
}
После заливки вы увидите, как реле включается и выключается каждые пару секунд
