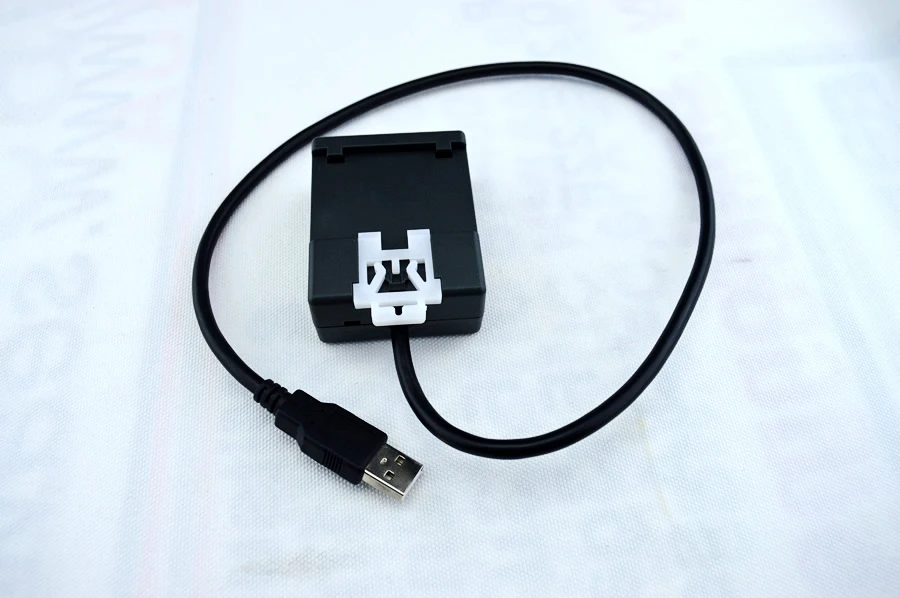

TSXCUSB485C: многофункциональный программируемый кабель с интерфейсом USB PLC и ведущим

---

TSXCUSB485C через USB интерфейс обеспечивает последовательное соединение и RS485 функция преобразования сигнала кабель программирования, кабель питания от USB порта, больше не от PLC TER питания, таким образом TER или AUX порт кабель связи и поддержка PLC или его. TSXCUSB485C может быть использован для Schneider Modicon TSX серии PLC или HMI и компьютерной связи. Он может напрямую подключить компьютер с помощью Премиум, микро, нано, Naza, Twido и других серий связи PLC. После замены различных адаптеров кабель также может подключить компьютер к OTB, XBTN/R/S, TSXSCA62 и другим коммуникациям.

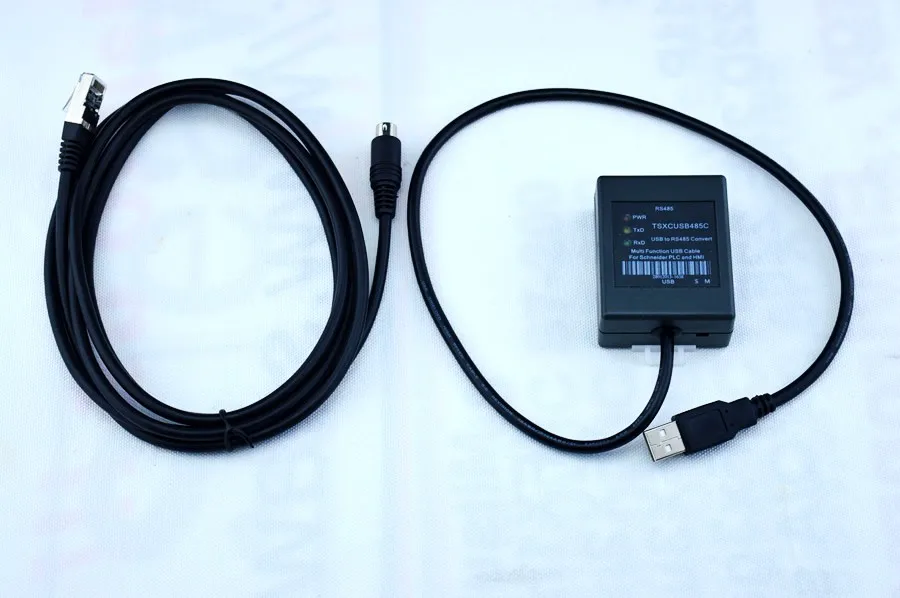

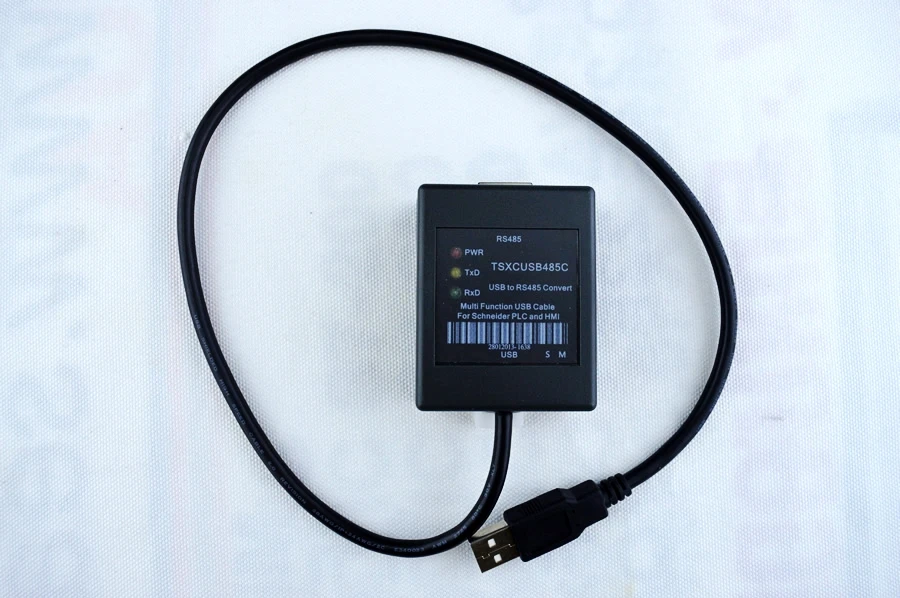

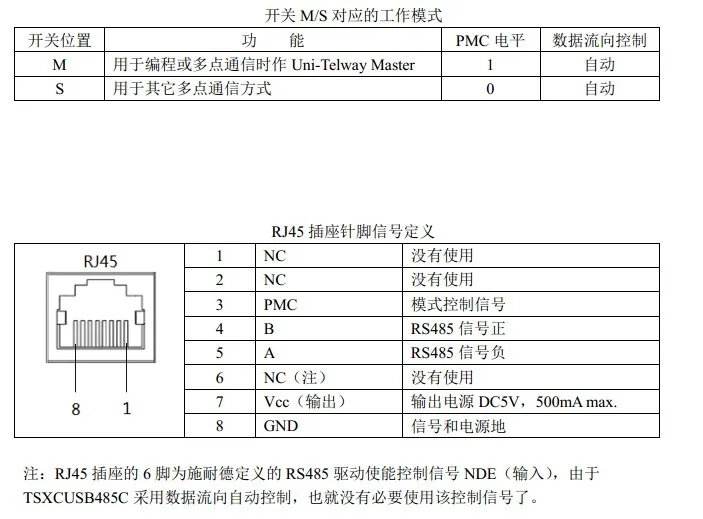

Кабель для программирования TSXCUSB485C является усовершенствованным продуктом TSXPCX3030. Коробка преобразования TSXCUSB485C снабжена тумблером, используется для выбора различных рабочих режимов, брошенных управлением приемопередатчика PLC RS485, преобразование трансивера данных с помощью автоматического управления потоком, может быть использован для нанесения многоточечных и точечных. Порт TER серии Schneider TSX PLC имеет сигнальный штырь PMC (управление режимом), который используется для определения работы порта терминала. Когда PMC высок, порт TER всегда работает в режиме Master-teleway (master station), и программирование PLC должно использовать этот режим. Когда PMC низкий, режим работы порта TER определяется конфигурацией PLC, которая обычно является подчиненным режимом. Структура продукта: Этот продукт включает адаптер TSXCUSB485C и кабель адаптера TSXCRJMD25 может быть непосредственно подключен к кабелю связи PLC. Выбирая различные могут быть соединены с сенсорным экраном и другим оборудованием связи, эти кабели являются прямыми через кабели, пользователь может сослаться на соответствующую схему проводки домашнего использования.       Характеристики и технические параметры: • Поддерживаемая операционная система Windows 2000/XP/Vista/Win7. Полностью совместим со спецификациями USB V1.1 и USB V2.0. Источник питания USB bus, потребление тока в корпусе составляет около 50 мА, максимум может обеспечить выходной ток 500 мА. Скорость передачи данных: 300 Мбит/с ~ 1 Мбит/с Автоматическая адаптация. С индикатором питания и сигналом передачи данных. Применяется для премиум, Micro, Naza, Nano, Twido и OTB, XBTN/R/S, TSXSCA62. Каждый продукт включает адаптер TSXCUSB485C и кабель TSXCRJMD25. Общая длина: 2,5 метров, arts & Crafts co., ltd. Адаптеры могут быть установлены на DIN35mm стандартный рельс. Рабочая температура: -40 ~ + 85 градусов по Цельсию. Способ использования: TSXCUSB485C необходимо установить два драйвера для использования: 1. Драйвер USB. 2. Schneider Uni-Telway driver или MODBUS driver. Эти драйверы включены в CD-ROM продажи продукта, пользователь также может загрузить последний драйвер на официальном сайте Schneider Inc, Установка очень проста, больше деталей здесь нет. Марта 2013, Schneider Inc до сих пор не оформили драйвер для поддержки 64 бит операционной системы. После установки драйвера Подключите компьютер и PLC к кабелю TSXCUSB485C и управляйте оборудованием в Windows Устройство TSXCUSB485 и его соответствующий серийный номер будут отображаться в устройстве. Как показано на следующей схеме, кабель соответствует корпусу в этом случае Серийный номер COM6.
