Генератор сигналов Mini DDS с функцией синтеза комплект сделай сам панелью

Генератор сигналов Mini DDS с функцией синтеза комплект сделай сам панелью

Мини DDS цифровой генератор сигналов с функцией синтеза DIY набор с панелью Синусоидальная квадратная Пилообразная треугольная волна

Типы выходного сигнала включают синусоидальную, квадратную, треугольную, положительную и отрицательную пилообразную, положительную и отрицательную лестницу, пользовательскую произвольную форму волны и сигнал управления Сервоприводом. Этот цифровой генератор функций синтеза DIY kit разработан специально для любителей электроники и студентов/любителей.

Особенности:
Параметры, включая частоту, диапазон, смещение и т. Д., все установлены цифрами, быстро и удобно для работы.
С функцией тонкой регулировки, и размер шага можно установить свободно.
Функция частотной развертки, частота начала-стоп, время и скорость могут быть установлены цифрами; Триггерный сигнал управляют запуском и концом частотной развертки, форма волны частотной развертки-это Выбранная форма волны.
С функцией триггера, можно использовать внешний сигнал для управления выходом и запуском и концом частоты развертки генератора сигнала.
Пользователь может свободно определять необходимую форму сигнала, может регулировать его частоту, диапазон, смещение и т. Д. После загрузки с ПК.
Под режимом сигнал сервопривода, может установить положение сервопривода свободно, может также работать назад и вперед любые разделы установки.

Пример:

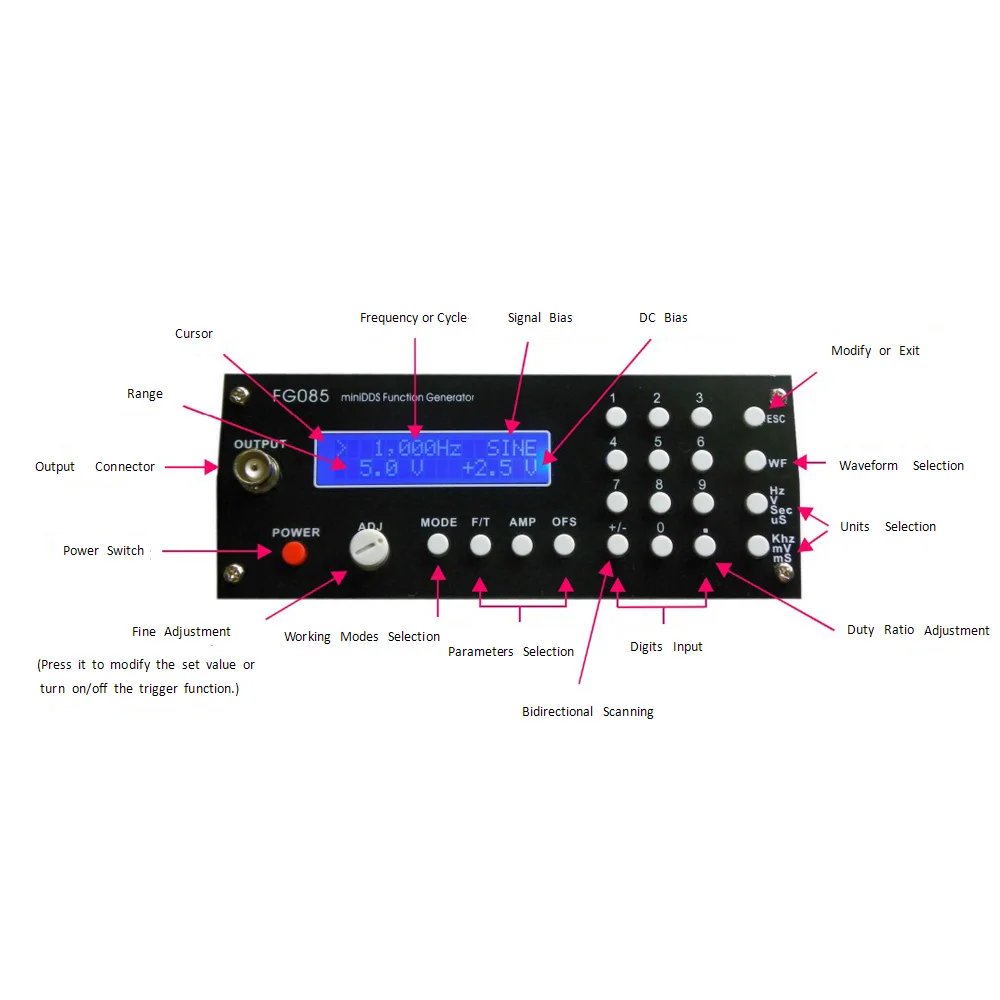

1. Выходная частота устанавливается на 5 кГц, ключевая операция: [F/T][5][кГц]
2. Выходная амплитуда устанавливается в 3 в пике, ключевая операция: [AMP][3][V]
3. DC смещение устанавливается на 2,5 V, клавиша: [OFS][+/-][2][5][V][.]

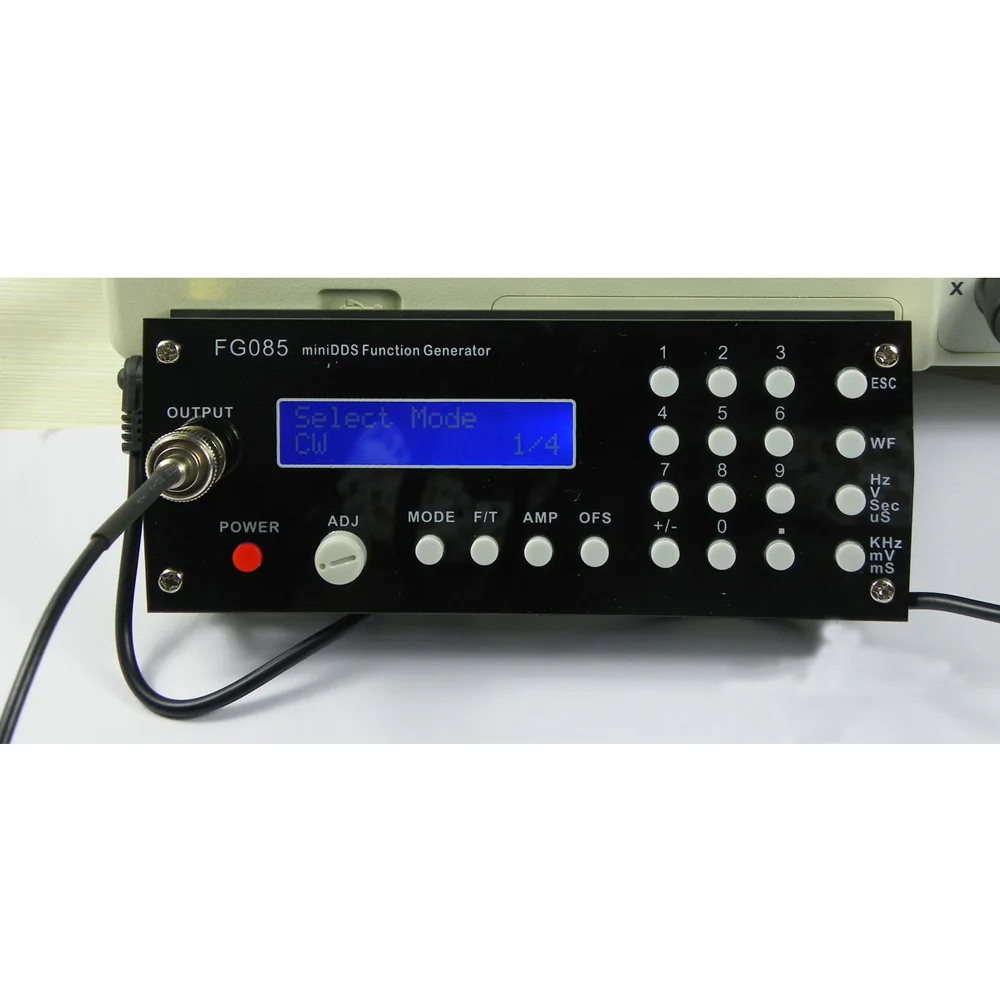

Основные Режимы работы:
Режим фиксированной частоты (CW)
Режим развертки (развертки)
Сигнал сервопривода (сервопривод)

Характеристики:

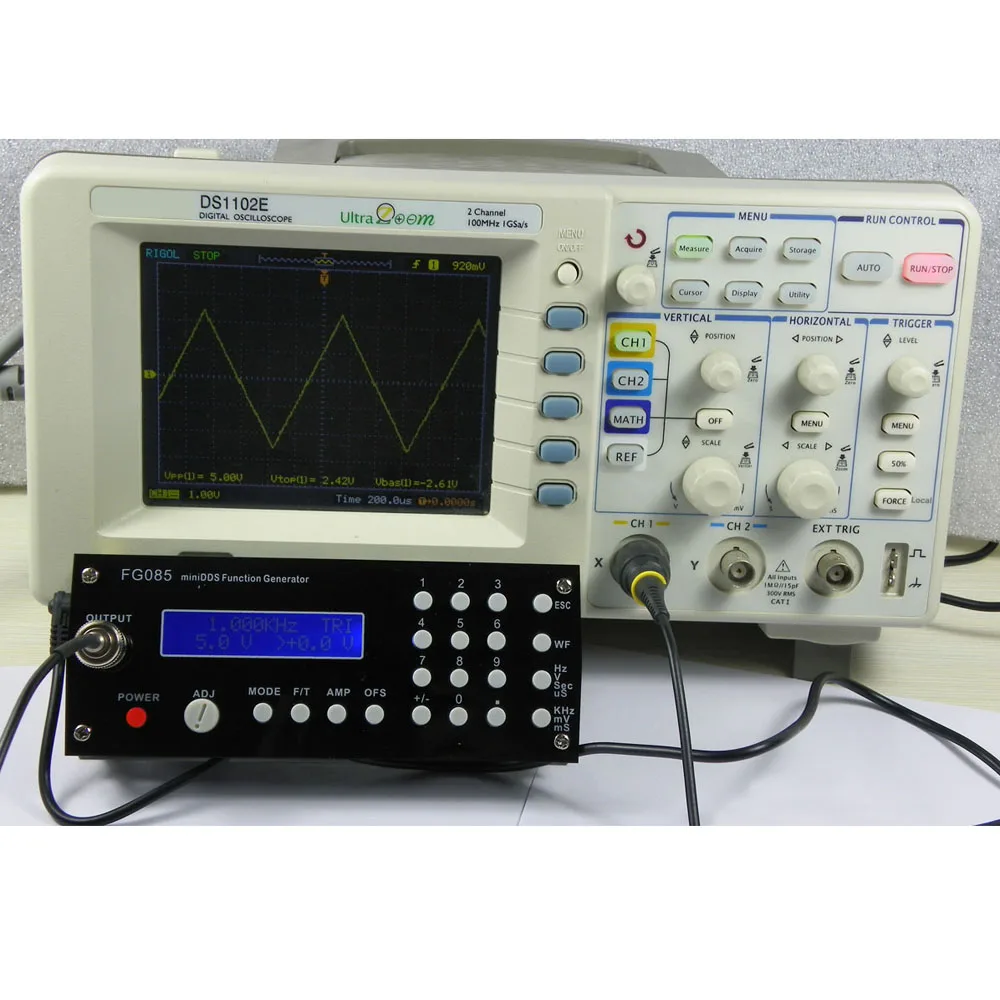

Типы выходного сигнала: синус, квадрат, треугольник, положительный и отрицательный пилообразный зуб, положительная и отрицательная лестница, пользовательские произвольные формы волны и сигнал управления Сервоприводом
Частотный диапазон: 0-200 кГц (синус)
Разрешение частоты: 1 Гц
Точность частоты: 0,149 Гц (при F> 40 Гц), 0,000596 Гц (при F <= 40 Гц)
Разрешение цикла: 1 мс
Амплитудный диапазон: 0-10 в pp
Амплитуда точность: 0,1 V
Диапазон смещения постоянного тока: от-5 В до + 5 В
Точность смещения постоянного тока: 40 мВ
Глубина памяти сигнала: 256 байт
Максимальная частота дискретизации: 2,5 Мбит/с
Триггер Вход уровень: высокая 3,5 V (мин.), низкая 1,5 V (макс.)
Когда Выходная задержка триггерной формы сигнала: менее 5us
Синхронный выход: уровень TTL
Выходное сопротивление: 50 Ом
Напряжение источника питания: 15 В постоянного тока
Ток подачи: <150 мА (без нагрузки)

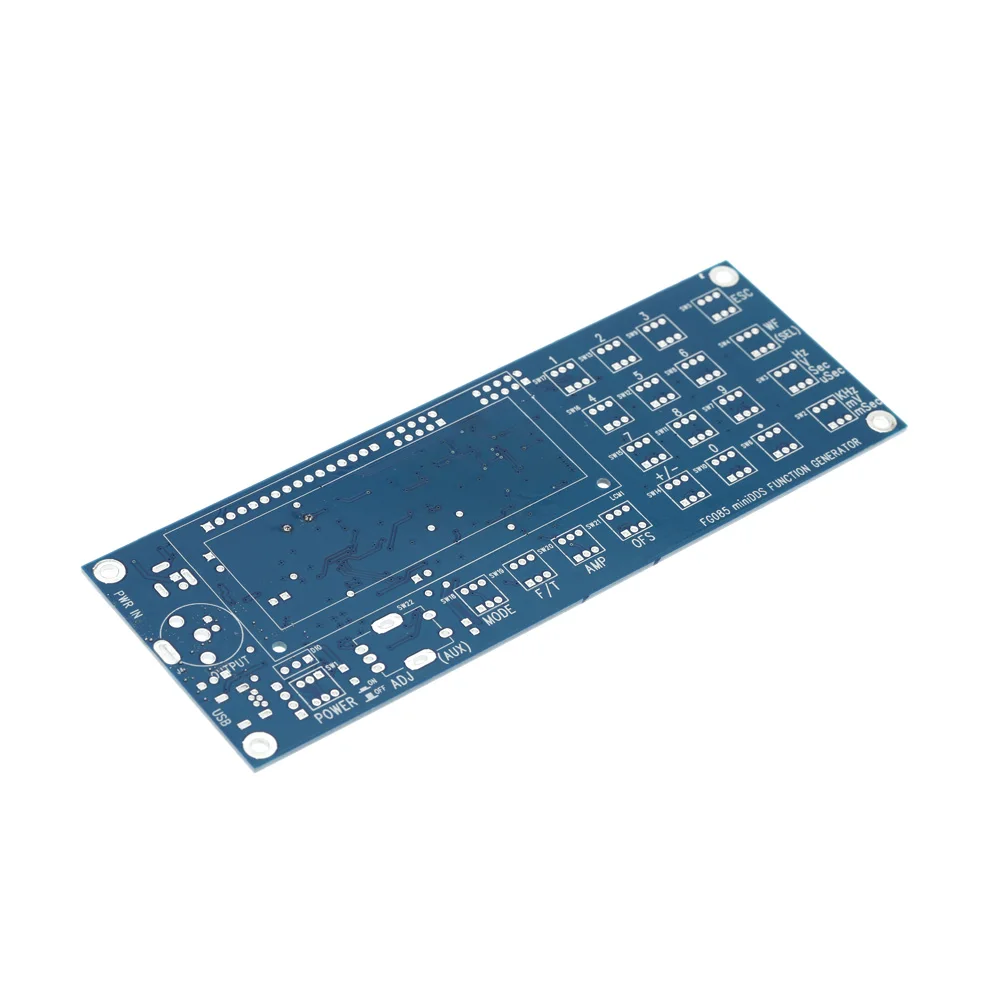

Печатная плата Размеры: 15,5*5,5 см/6,1 * 2.16in (Д * Ш * В)
Вес печатной платы: 32 г/1,14 унций
Размер экрана: 6,5*1,5 см/2,6 * 0.6in (Д * Ш)
Вес экранной доски: 31 г/1,09 унций
Панель Размеры: 15,5*6 см/6,1 * 2.36in (Д * Ш * В)
Посылка Размеры: 24*10*4,5 см/9,45*3,94 * 1.77in
Вес посылка: 194 г/6,85 унций

Посылка:

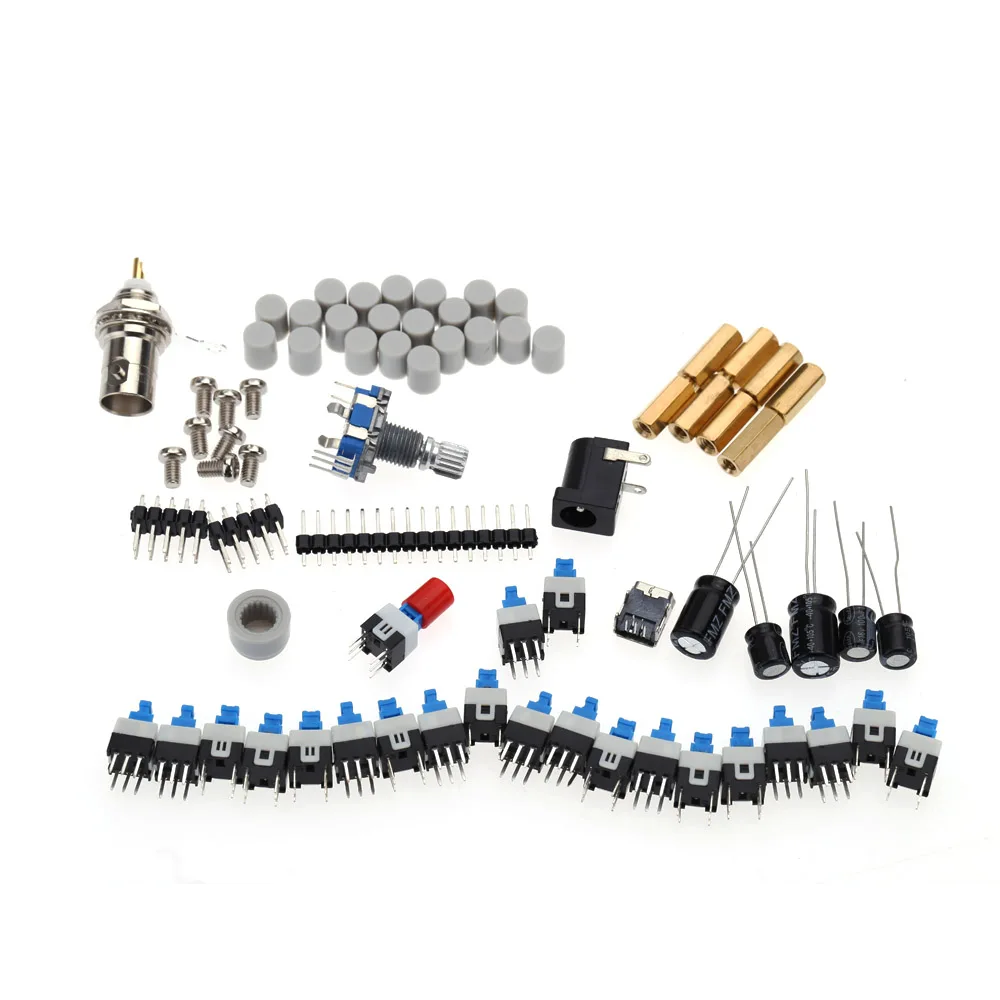

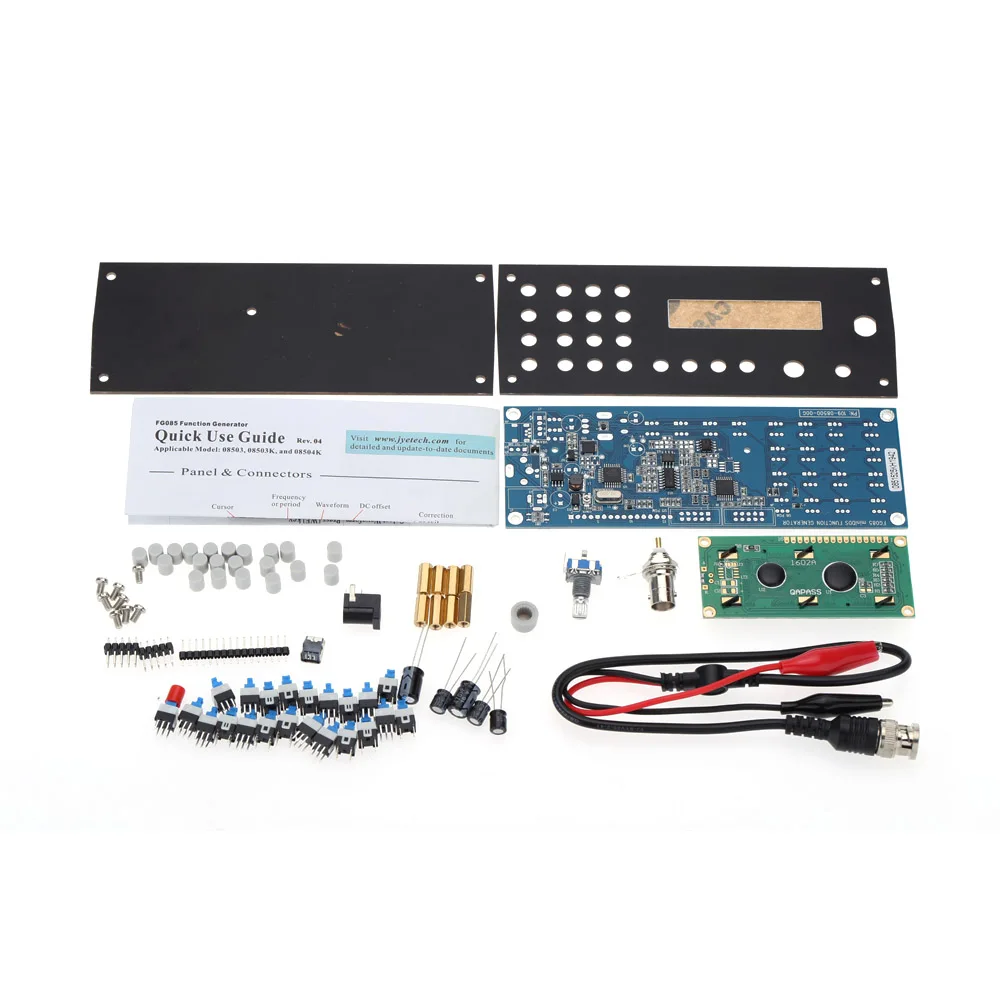

1 * DDS цифровой генератор функций синтеза с панелью
1 * Руководство пользователя (на английском языке)
