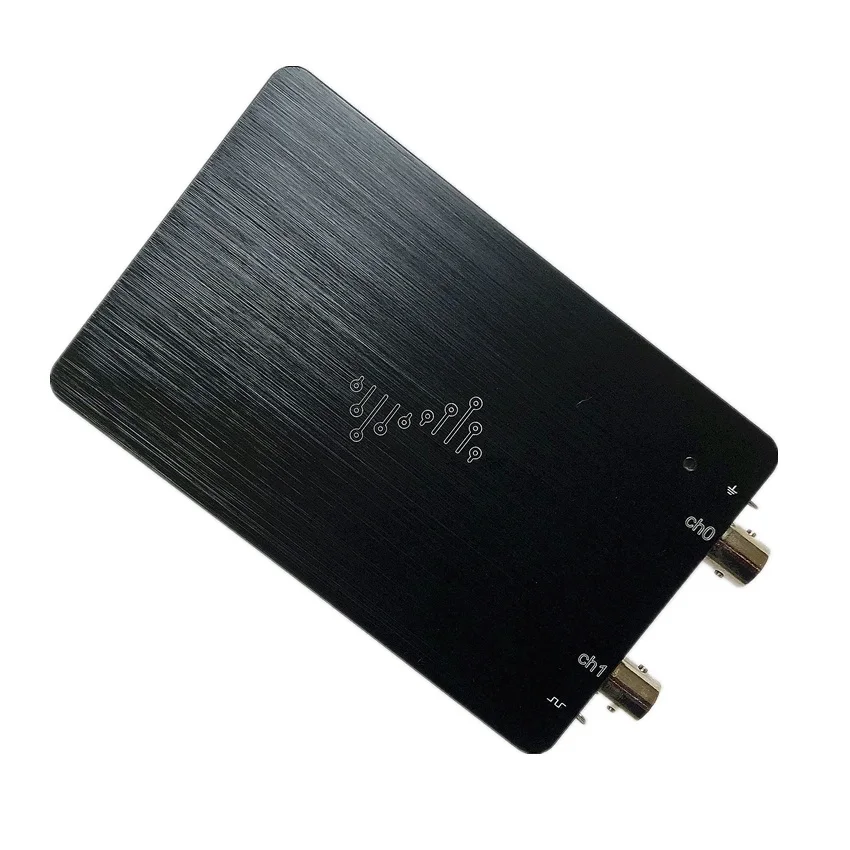

Портативный осциллограф DSCope U2B20 U2P20 U2B100 U3P100 USB цифровой двойной 200 мс/с частотой дискретизации 50 МГц аналоговая полоса пропускания с GUI FFT

Осциллограф DSCope

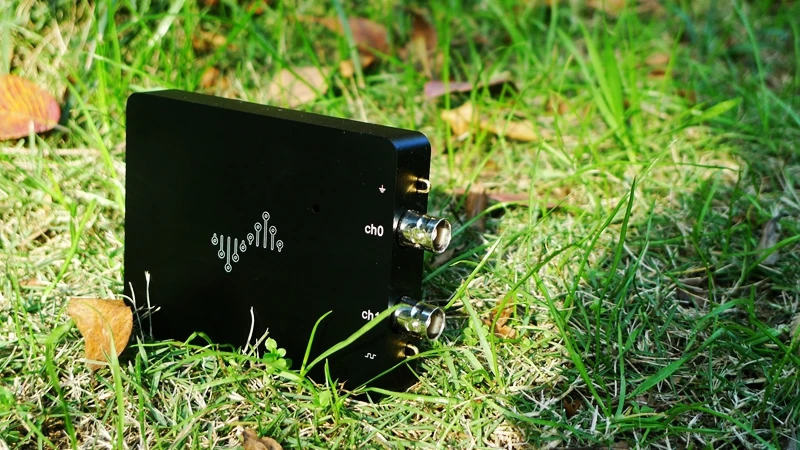

DSCope C20P-это цифровой осциллограф на базе USB, который имеет портативный размер, но мощная Производительность (частота дискретизации до 200 МГц). Благодаря простому в использовании и кросс-платформенному программному обеспечению DSView вы можете использовать свой любимый компьютер для отладки и анализа своих схем, наблюдения за аналоговой волной и ее частотным спектром в любом месте и в любое время.

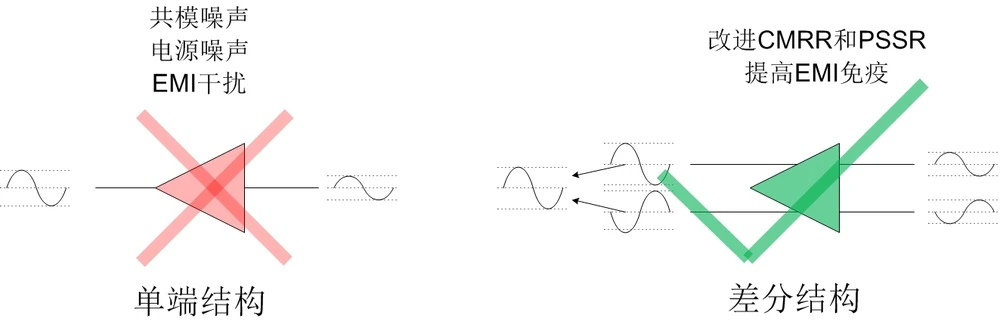

AFE DSCope полностью дифференциальная структура. И Единичная структура, по сравнению с выдающимся общим режимом шума и Подавлением Шума источника питания, уменьшая при этом помехи от EMI. Так что сигнал может быть более реалистичным для восстановления.

AFE DSCope полный счет полосы пропускания усиления плоскостности. Гарантированное усиление полосы пропускания для любого из тех же компонентов частоты. При взгляде на цифровой сигнал, он может лучше восстановить цифровой сигнал прыгающий, больше качества сигнала, чтобы сделать правильные суждения.

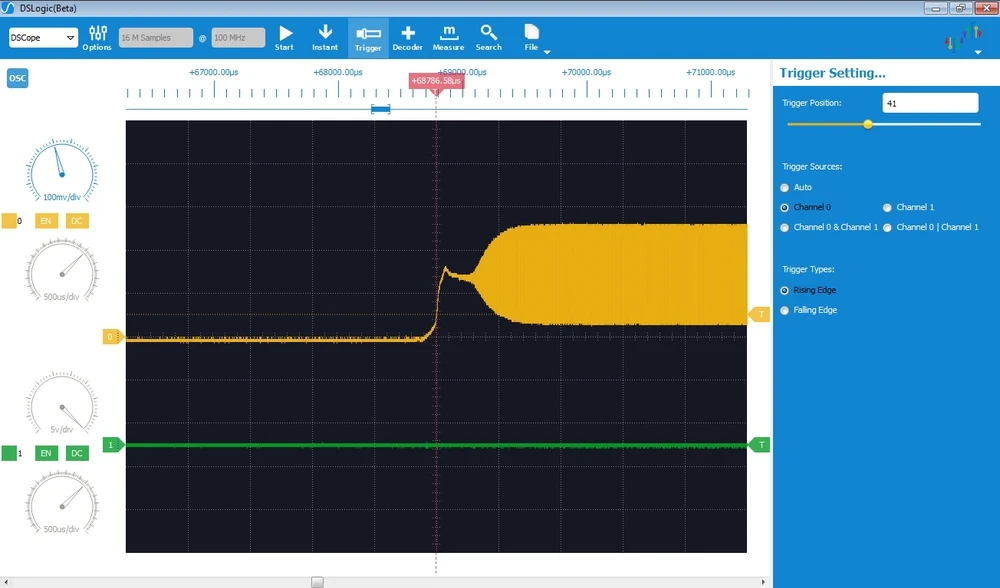

DSCope с отображением в реальном времени глубины памяти 1 м. Анализ глубины памяти осциллографа определяет способность высокочастотных и низкочастотных явлений, включая низкочастотный модуляционный сигнал низкочастотного шума и высокоскоростных сигналов. Что касается значения того, что студенты использовали объем, должен быть очень четким. DSCope оригинальная длинная глубина памяти (16M / 32M) однократная выборка. Таким образом, при наблюдении за деталями всего процесса приобретенной формы волны и определенной точки времени, насколько это возможно. Ниже отображен пассивный кристаллический осциллятор DSCope, электрический запуск всего процесса.

Программное обеспечение для ПК с открытым исходным кодом DSView

DSLogic / DSCope используют тот же ПК программное обеспечение DSView, также основанный на открытой архитектуре. Благодаря следующей библиотеки кодов с открытым исходным кодом: glib / libusb / libzip / boost / python / sigork. Не способствует использованию программного обеспечения с открытым исходным кодом, естественно, будет DSView.

Главное улучшение DSView-оптимизация логики работы пользовательского интерфейса. Это просто простота использования. Наша команда инженеров в то время, когда это было сделано, была также замучена A ,gilent / Tektronix / LeCroy... И т. Д. Интерфейс гангстерского инструмента (продукт высокий, но не использовать его очень легко). DSView, конечно, сейчас не лучшее использование программного обеспечения логического анализатора/осциллографа, но мы считаем, что мышление на основе продуктов с открытым исходным кодом (итеративное улучшение общественного сотрудничества), DSView будет более полезным. Мы надеемся, что вы примете участие и дадите нам много советов.

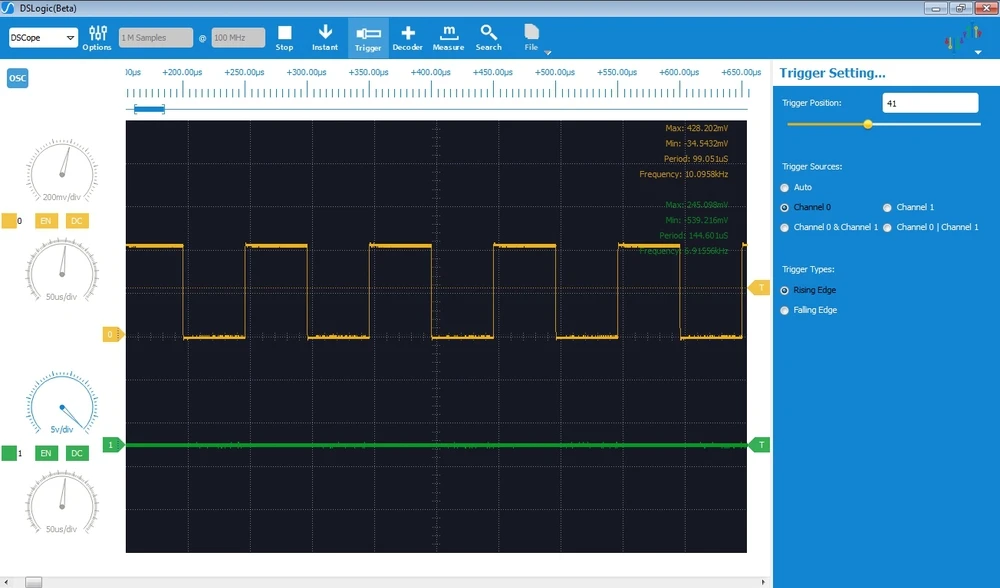

В следующем видео показаны курсоры DSView для часто используемой оптимизации операций (создание/перемещение/удаление/пропуск/перемещение и т. д.). Весь процесс без какого-либо меню операции, прямые клики для просмотра и перемещения могут быть завершены. В то же время, не ограничивает количество курсоров, сколько вы можете поместить очень необходимые курсоры. Вы можете перейти на наш веб-сайт (dreamsourcelab.com), скачать актуальную версию программного обеспечения, чтобы испытать некоторые основные операции в демонстрационном состоянии.

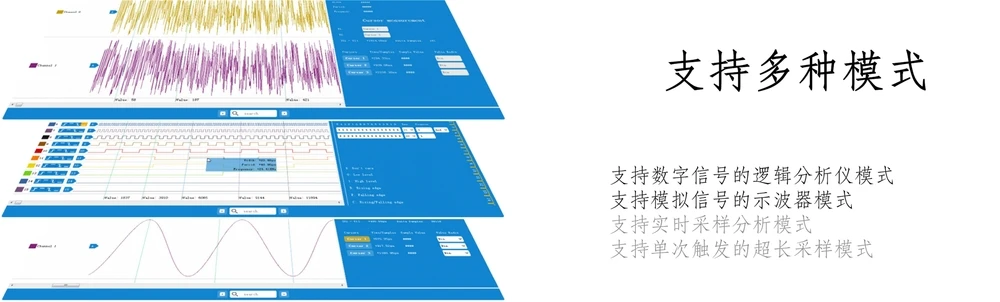

DSView поддерживает несколько режимов-логический анализатор/осциллограф/регистраторы данных и тому подобное. При подключении различных аппаратных устройств автоматически переходит в соответствующий режим работы. Например, при подключении DSView к ПК автоматически активирует интерфейс логического анализатора; При подключении DSCope к ПК DSView автоматически переключается на пользовательский интерфейс осциллографа.
