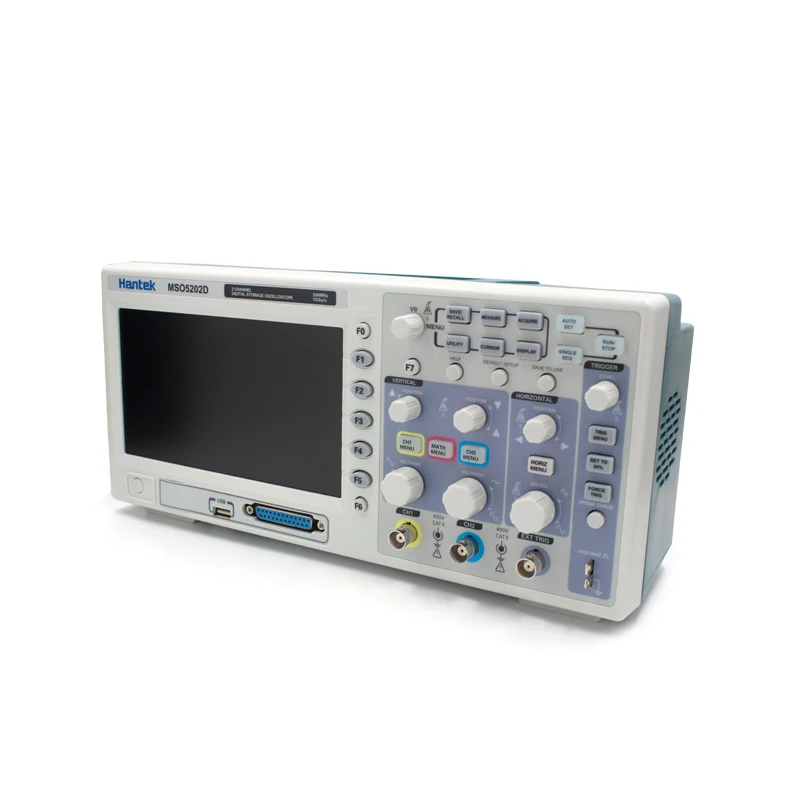

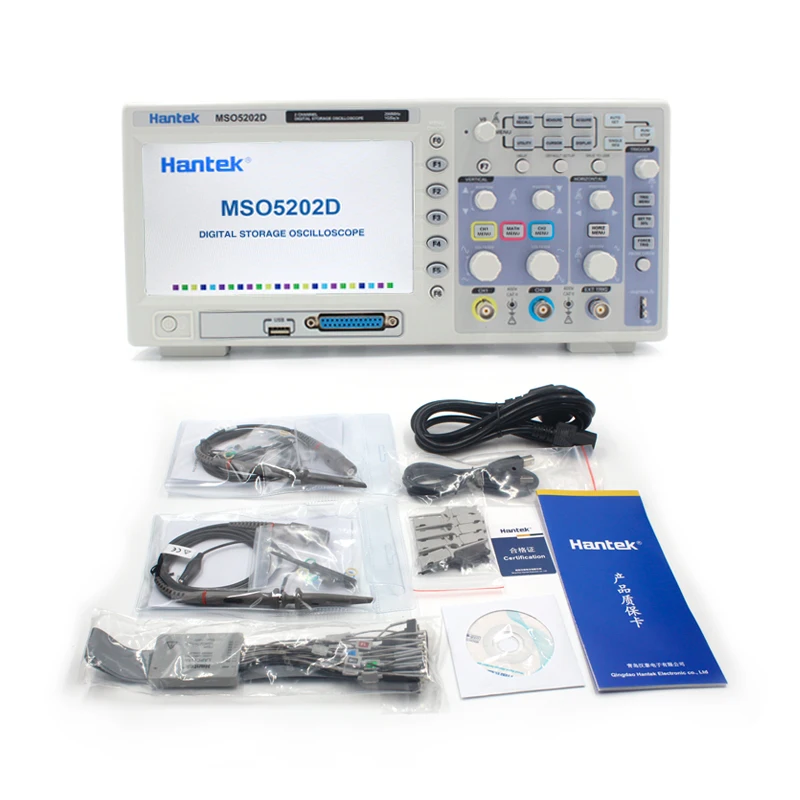

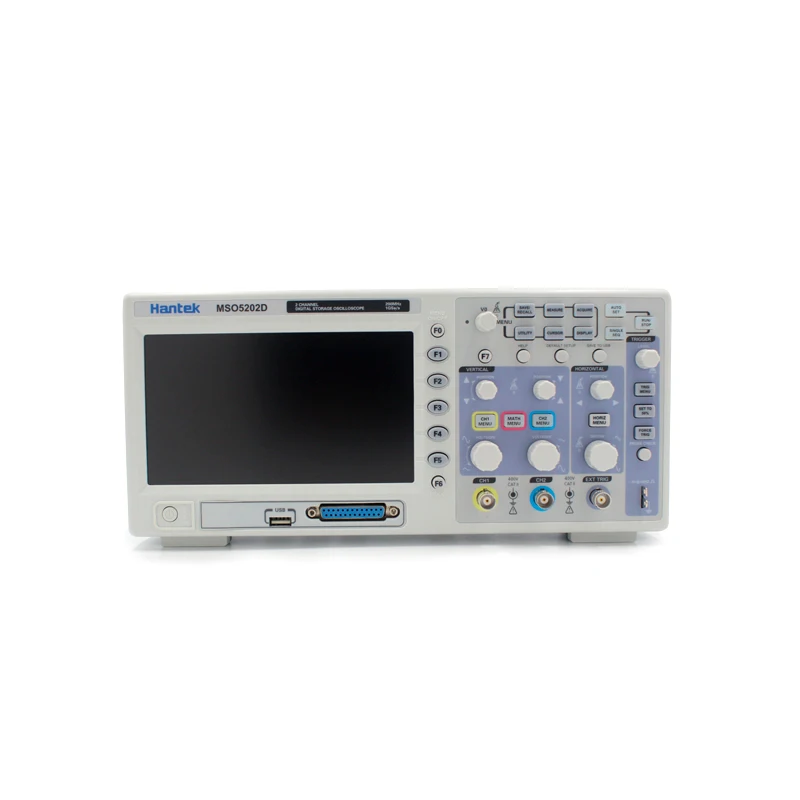

Осциллограф Параметры

По горизонтали

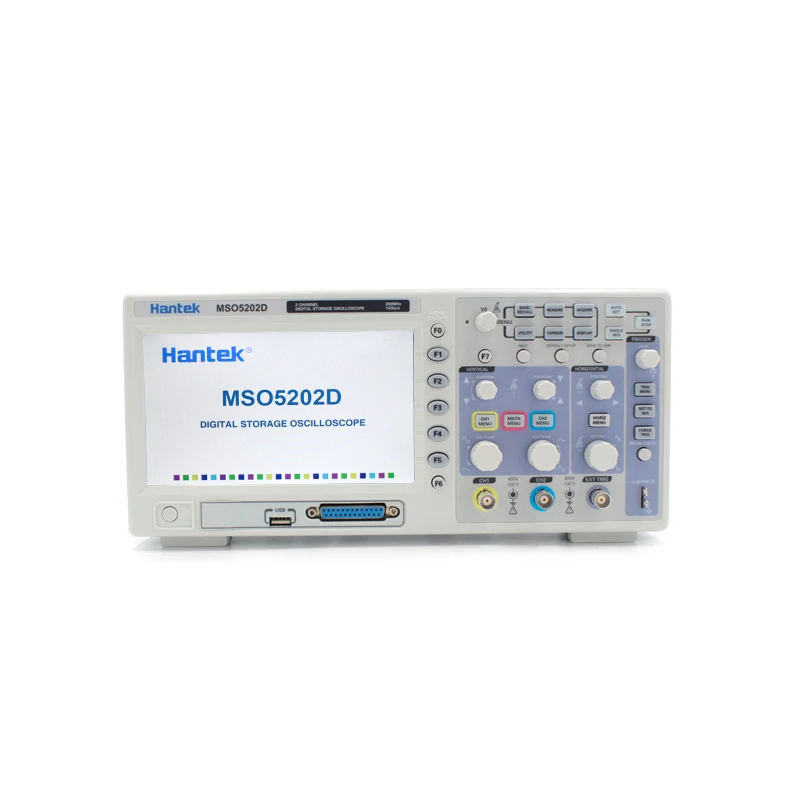

Модель

MSO5062D

MSO5102D

MSO5202D

Пропускная способность

60 МГц

100 МГц

200 МГц

Частота дискретизации диапазон

Макс. 1GS/s

Сигналов интерполяции

(Sin x) /x

Глубина памяти (образцы)

Одноканальный: максимум 1 м; Двухканальный: максимум 512K (4K, 16K, 40K опционально)

SEC/DIV диапазон

8ns/div-40s/div (шаг в последовательности: 2,4,8)

Частота дискретизации и точность времени задержки

50ppm в любом ≠& yen;1ms интервалы времени

Точность измерения времени Delta (Полная Полоса пропускания)

Одиночный, «пробный» режим

(1 интервал выборки + 100ppm × показания + 0,6 ns)

> 16 раз выше среднего

(1 интервал выборки + 100ppm × показания + 0,4 ns)

Интервал выборки = сек/див÷ 200

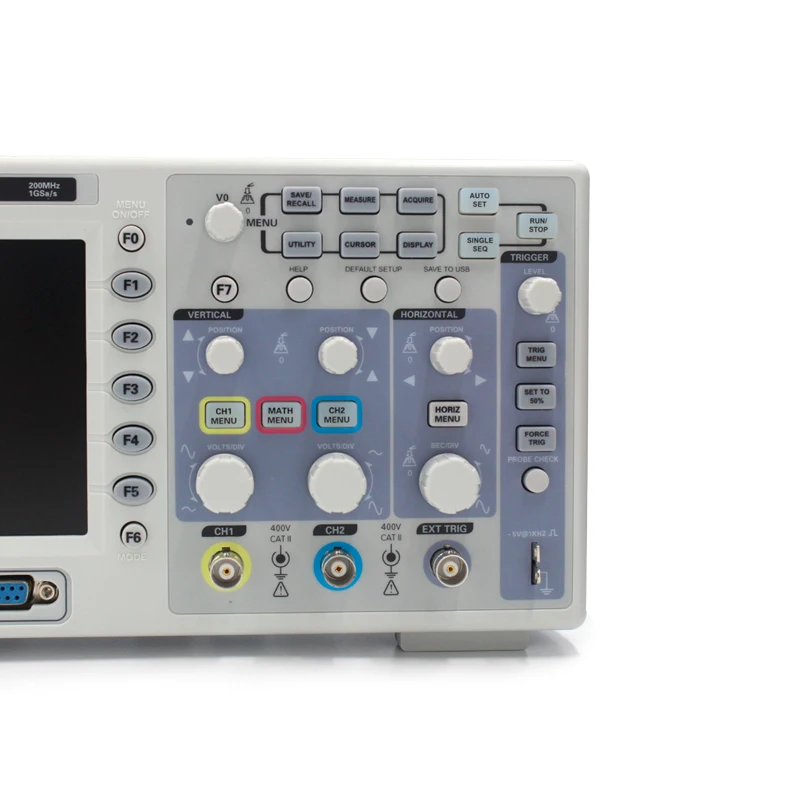

Вертикальный

Аналого-цифровой преобразователь

8-бит, каждый канал выборку одновременно

Вольт/DIV диапазон

2 мВ/деление ~ 5V/div при вводе с байонетным коаксиальным разъемом

Диапазон местоположения

400мв (2МВ/див ~ 20мв/див)

2 В (50 мВ/див ~ 200 мВ/див)

40V (500mV/div ~ 2V/div)

С алюминиевой крышкой, 50В (5V/div)

Дополнительный аналоговый лимит полосы пропускания (Типичный)

20 МГц

Низкочастотная характеристика (-3 дБ)

Â≠¤ 10 Гц на выход с байонетным коаксиальным разъемом

Время подъема на выходе BNC (Типичный)

60 МГц

100 МГц

200 МГц

Â≠¤ 5.8ns

<3.5ns

<1.8ns

Вертикальный получить точность

3% Для образца или среднего режима приобретения, от 5 В/див до 10 мВ/див;

4% для образца или среднего режима приобретения, 5мв/див до 2МВ/Див

Точность измерения постоянного тока

Средний режим приобретения

Тип измерения: âââ& yen;16 средний сигнал вертикального положения.

Точность: (3% × Чтение + 0.1div + 1 мВ), применимо к 10 мВ/div или выше единиц.

Тип измерения: âââ& yen;16 ненулевых вертикальных позиционных сигналов в среднем.

Точность: [3% × (показания + вертикальное положение) + 1% × вертикальное положение + 0.2div].

Для установки от 2mV/div до 200 мВ/div, + 2mV; Для повышения 200 мВ/div до 5V/div, + 50mV.

Напряжение измерения Точность повторяемости

Средний режим приобретения

В одном и том же настроек и условий окружающей среды, приобретение, â≠и иена; Напряжения шаг между двумя групп в среднем 16 выше сигналов: (3% × показания + 0,05 div)

TriggeR

Чувствительность триггера (тип триггера кромки)

Соединительная муфта

Чувствительность

Постоянного тока

Источник света

60 МГц

100 МГц

200 МГц

CH1

CH2

1div от DC до 10MHz, 1.5div от 10MHz до Full

1.5div от 10 МГц до 100 МГц, 2div от 100 МГц до полного

EXT

200 мВ от постоянного тока до 100 МГц

200 мВ от постоянного тока до 100 МГц, 350 мВ от 100 МГц до 200 МГц

EXT/5

1 В от постоянного тока до 100 МГц

1V от постоянного тока в переменный 100 МГц, 1,75 V от 100 МГц до 200 МГц

Переменного тока

Ослабляет сигналы ниже 10 Гц

HF отклонить

Ослабляет сигналы при превышении 80 кГц

LF отклонить

Такое же, как и ограничение соединения постоянного тока при частоте выше 150 кГц; Ослабляет сигналы при температуре ниже 150 кГц.

Триггер диапазон уровня

Источник света

Диапазон

CH1, CH2

8 делений от центра экрана

EXT

1,2 V

EXT/5

6V

Точность уровня триггера, типичная (точность для сигналов, имеющих время подъема и падения âââ& yen; 20ns)

Источник света

Точность

CH1, CH2

(0.2div × V/div) (в пределах 4 делений от центра экрана)

EXT

(6% настроек + 40мв)

EXT/5

(6% настроек + 200 мВ)

Установите уровень триггера до 50% (Типичный)

Для входных сигналов âââ& yen; 50 Гц

Видео вспышка триггера Тип

Источник света

Диапазон

CH1, CH2

Амплитуда 2 точек пик-пик

EXT

400mV

EXT/5

2В

Формат сигнала, частота поля и тип триггера видео

Любое поле или любая линия поддержки NTSC PAL и SECAM

Выравнивание диапазон

100ns-10s

Импульсный Ширина триггер

Режим

Когда <, >, =, или âââtrigger; Положительные или отрицательные импульсы.

ТРИГГЕРНАЯ точка

=: Срабатывает при падении пульса над уровнем триггера.

‰: если Пульс заужен, чем указанная ширина, точка триггера является краем падения; Или срабатывает, когда пульс длится дольше, чем время настройки ширины.

<: Срабатывает, когда длительность импульса меньше времени установки ширины.

> (Также называется триггером сверхурочной работы): Триггеры, когда пульс больше, чем Настройка ширины.

Диапазон

20ns ~ 10s

Склон

Режим

Когда <, >, =, или âââtrigger; Положительные или отрицательные наклоны.

ТРИГГЕРНАЯ точка

=: Срабатывает, когда наклон сигнала равен наклону.

‰: срабатывает, когда наклон волны не равен наклону.

<: Срабатывает, когда наклон формы волны меньше, чем настройка наклона.

>: Срабатывает, когда наклон формы волны больше, чем настройка наклона.

Диапазон

20ns-10s

Триггерный триггер

От подъема или падения; Время установки: 20-10 s

Альтернативные триггер

CH1

Внутренний триггер: edge, pulse, video или slop

CH2

Внутренний триггер: edge, pulse, video или slop

Триггер счетчик частоты

Считывания Разрешение

6bit

Точность (обычная)

30ppm (включая все отклонения частоты и 1 погрешность расчета)

Частотный диапазон

Соединение переменного тока, от минимального 4 Гц до указанной полосы пропускания

Источник света

Режим «ширина импульса» или «триггер края»: все доступные источники триггера

«Счетчик частоты» всегда измеряет источник срабатывания, даже когда приобретение осциллографа приостановлено из-за изменения состояния операции stateâââs, или когда одно приобретение завершено.

Триггер «ширина импульса» ââœâ: осциллограф вычисляет импульсы, окно которых имеет эффективную амплитуду, которая измеряет при 1 с и соответствует условиям запуска. Например, если импульсная линия PWM настроена на <режим, а ширина соответственно настроена на меньшее время, то узкий Пульс среди них-это тот, который будет рассчитан.

Режим «триггера кромки»: осциллограф вычисляет все края с достаточной амплитудой и правильной полярностью.

Режим «видео триггера»: «счетчик частоты» не работает.

Приобретение

Режим

Образец, определение пикового значения и среднее

Одиночный след

Режим приобретения

Приобретение времени остановки

Образец, пиковое значение обнаружения

Все коммуникации начинают одно приобретение одновременно

Средний

Все коммуникации начинаются до N раз приобретения одновременно, и N может быть 4, 8, 16, 32, 64 или 128

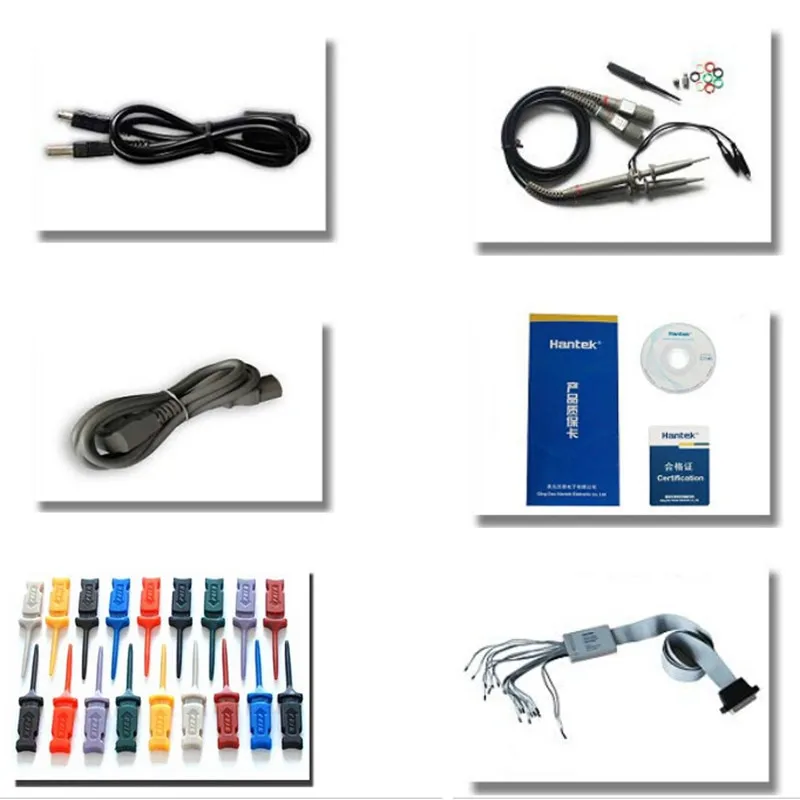

Вход

Вход муфта

DC, AC или GND

Входное сопротивление, соединение постоянного тока

1M & Icirc; • 2% для 20pF3 pF

Затухания зонда

1X, 10X

Поддержка затухания зонда коэффициенты

1X, 10X, 100X, 1000X

Макс. Вход Напряжение

Защита от перенапряжения Тип

Макс. Напряжение

Кот I и Кот II

Тип установки: 300 в_RMS(10 ×)

CAT III

150V_RMS(1 шт.)

Тип установки: занимает 20 дБ/десять лет как наклон, от 100 кГц выше начинает снижаться до âââ& yen; 3 МГц *, пиковое значение переменного тока составляет 13 В. Для форм несинусоидального сигнала пиковое значение должно быть менее 450 в. Более 300 в длительность смещения должна быть менее 100 мс. Уровень сигнала RMS (включая все компоненты постоянного тока, удаленные соединением переменного тока) должен быть ограничен 300 В. Если за пределами этих значений, это может повредить устройство.

Измерение

Курсоры

Разница между курсорами напряжения V; Разница между курсорами времени T; 1/T рассчитывается по Гц.

Автоматическая (32)

Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH frfffrlrlrfrlff

Общие

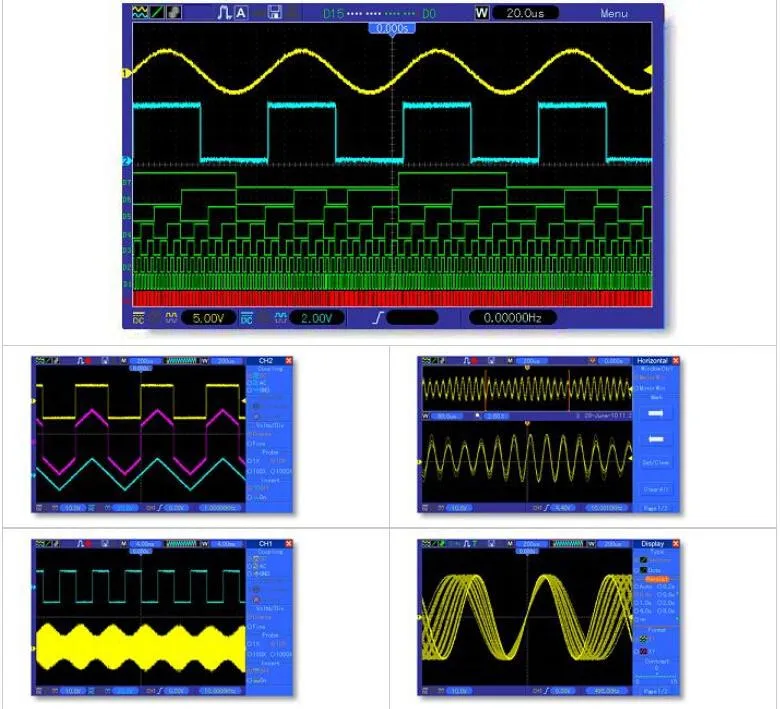

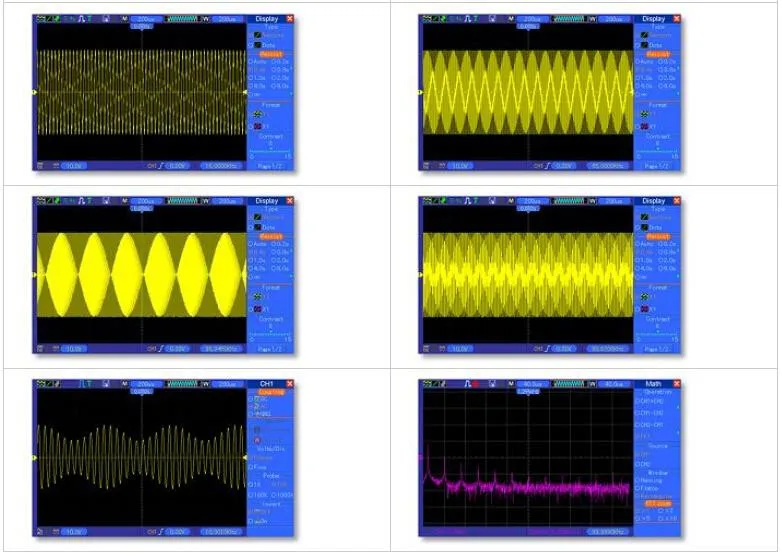

Дисплей

Тип

7⠀❠на тонкопленочных транзисторах на тонкоплёночных транзисторах, 64K true color ЖК-дисплей

Разрешение

800x480 точек

Контраст

16 передач с индикатором хода, чтобы показать регулировку

Зонд компенсатор Выход

Выходное напряжение (типичное)

Около 5Vpp вход âââ& yen; 1 M & Icirc;

Частота (обычная)

1 кГц

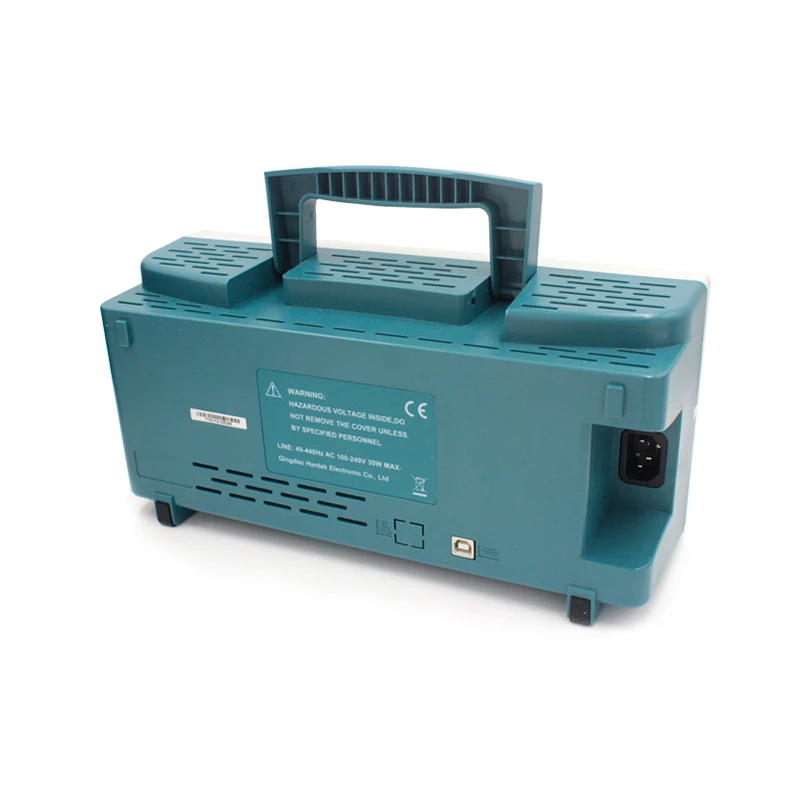

Питание

Напряжение

100-120VAC_RMS(10%),45 Гц до 440 Гц, CAT

120-240VAC_RMS(10%),45 Гц до 66 Гц, CAT

Мощность

<30W

Предохранитель

2A, рейтинг, 250V

Защита окружающей среды

Температура

Работа: от 32 до 122 (от 0 до 50)

Не работает: от-40 до 159,8 (от-40 до + 71)

Охлаждение Тип

Конвекционная печь

Влажность

+ 104 или ниже (+ 40 или ниже): â≠¤ 90% относительной влажности

+ 106 до 122 (+ 40 до 50) : âââ60% 60% относительная влажность

Высоту поверхности моря

Рабочие и не работает

3000 м (10000 футов)

Случайной вибрацией

50 Гц до 500 Гц: 0,31g RMS, каждый осевой: 10 минут

Не работает

От 5 Гц до 500 Гц: 2,46 г RMS, каждый осевой: 10 минут

Механическому воздействию

Рабочая

50 г, 11 мс, полусинусоидальная волна

Механические часы

Измерение

Длина

313 мм

Высота

142 мм

Толщина

108 мм

Вес

Не включая вес посылка и аксессуары

2,08 кг

Размер упаковки

Длина

395 мм

Ширина

410 мм

Высота

275 мм

Брутто Вес

Включая все аксессуары

Около 3,2 кг

Логический анализатор Параметры

Отобранный Каналы

16 (делится на 2 группы)

Макс. Вход сопротивление

200K (C = 10p)

Вход Напряжение диапазон

-60 В ~ 60 в

Материнскую плату диапазона значений

-8 В ~ 8 в

Макс. Частота дискретизации

500 МГц

Совместимость Вход

TTL, CMOS, ECL

Образец Глубина

512ksample

Курсоры

Разница между курсорами напряжения V; Разница между курсорами времени T; 1/T рассчитывается по Гц.

Измерение

Периода и частоты

Запись позиции

RefA

Refb

Триггер

Края

D0-D15 выбрать наклон (подъем или опускание края)

Импульсный Ширина

D0-D15 выбрать полярность импульса (положительный или отрицательный пульс), триггер, когда (=, ≠, >, <), триггер, ширина импульса

Код типа

D0-D15 выбрать тип кода (H, L, X)

Продолжительность

D0-D15 выбрать время и триггер, когда (завершение данных, запуск данных и задержка данных)

Очереди

D0-D15 выбрать определенный индекс данных (0-3) и тип кода (H, L, X)

Повторите

D0-D15 выбрать тип кода (H, L, X) и повторять
